直列四缸内燃机曲柄连杆配气机构

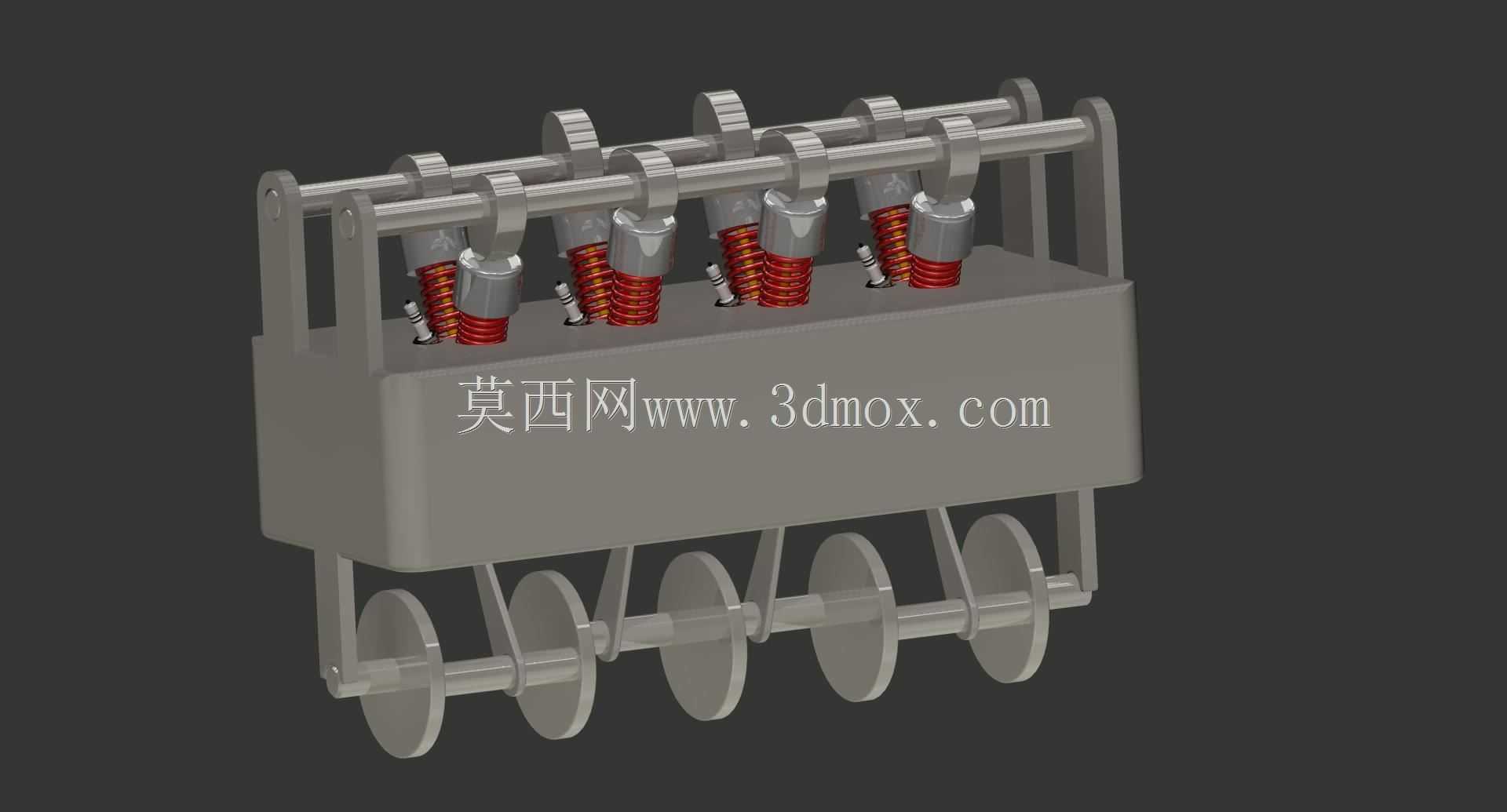

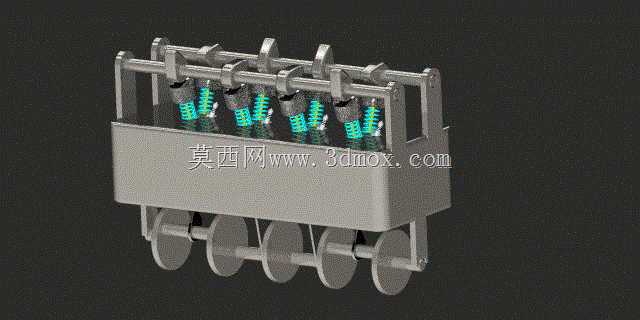

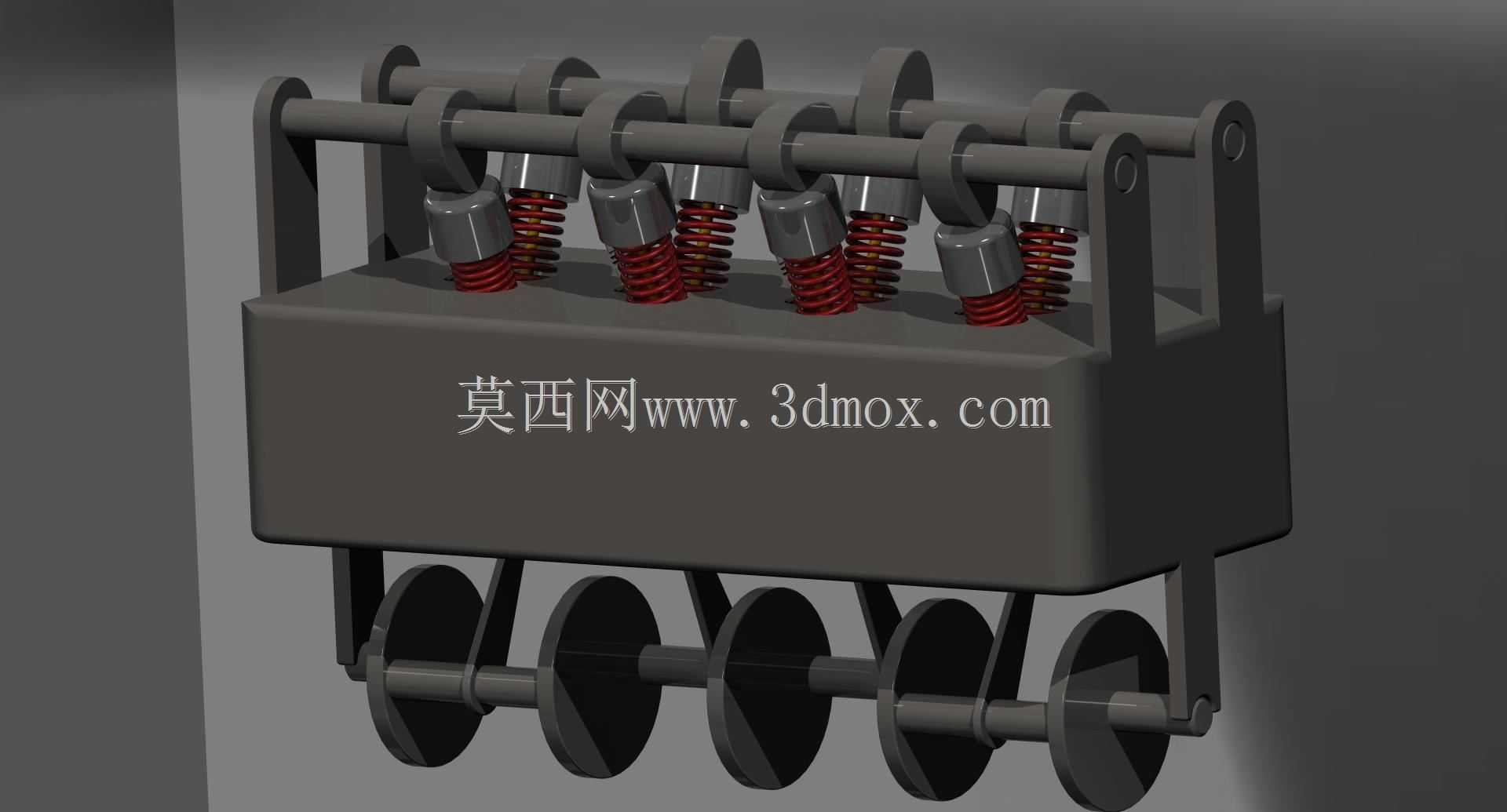

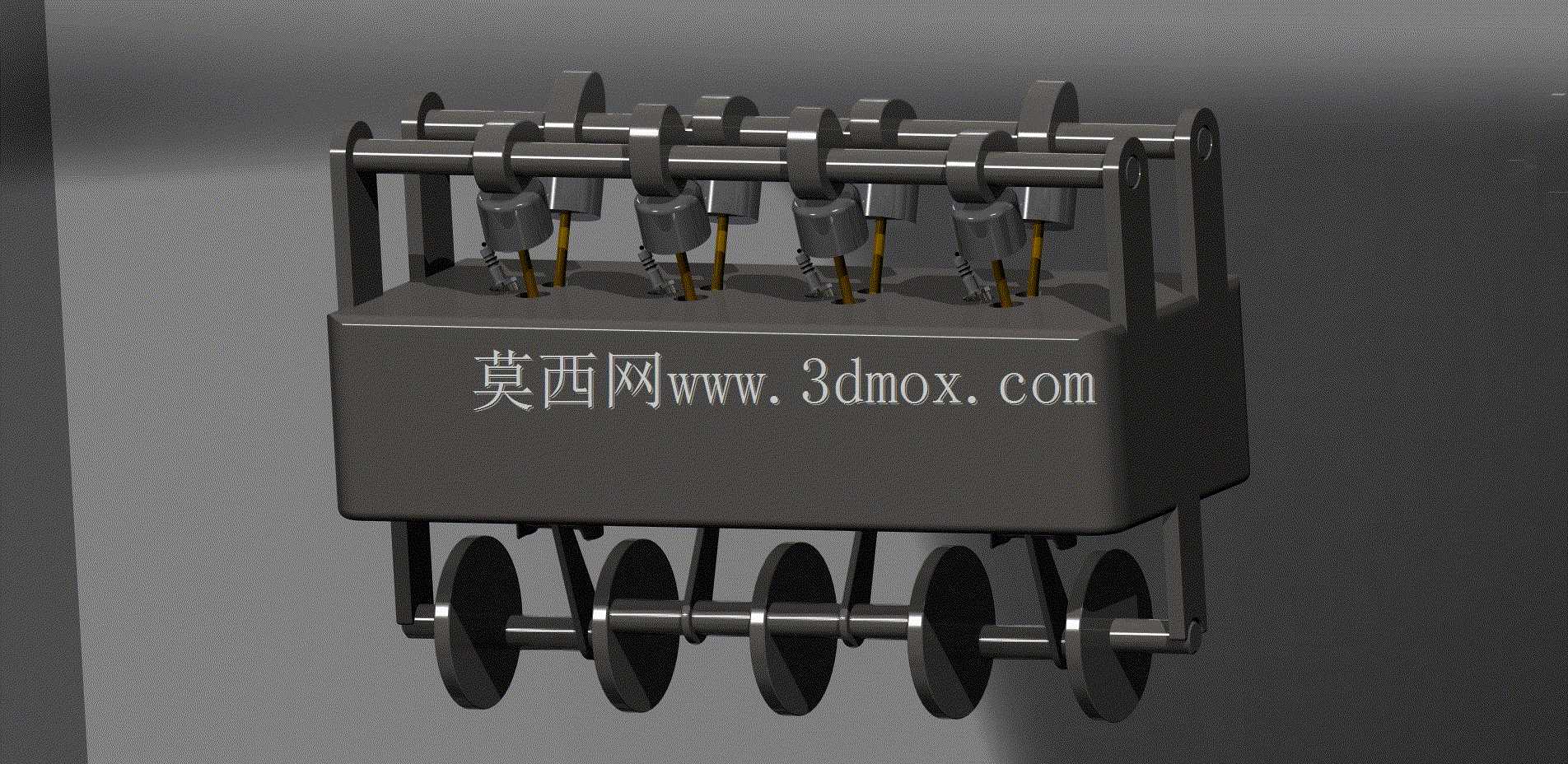

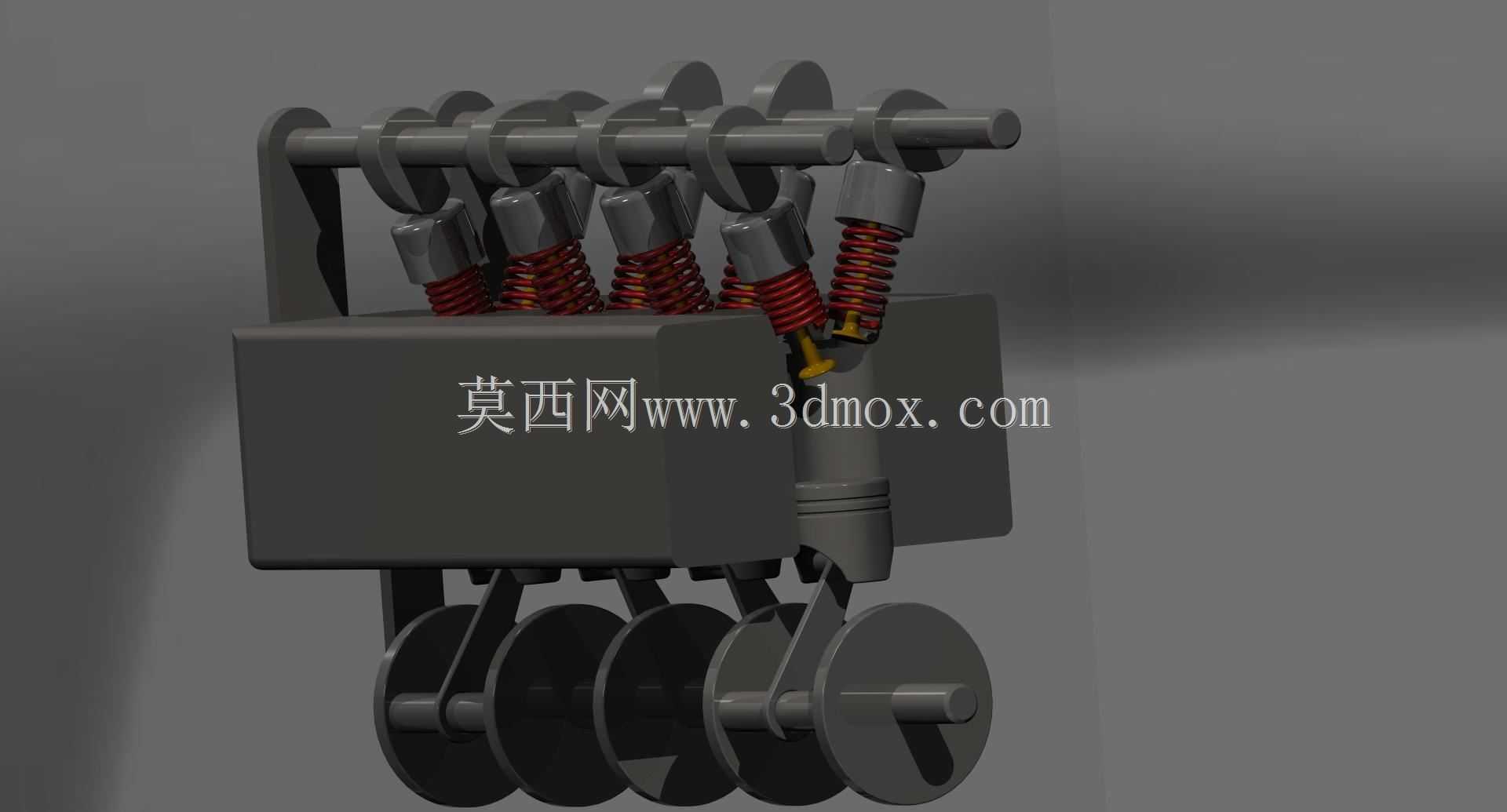

　　该模型以直列四缸四冲程内燃机为对象，重点呈现曲轴、连杆、活塞、气门、弹簧及凸轮轴之间的运动约束关系。结构采用常见的直列布置，四个气缸沿同一平面并列，曲轴通过连杆将活塞的往复运动转换为旋转运动；上部凸轮轴在旋转过程中驱动气门开闭，弹簧则保证气门复位，从而完整表达进气、压缩、做功、排气四个冲程的机械逻辑。

　　从实际用途看，这类结构广泛用于乘用车、小型工程机械、发电机组及农业装备的动力单元。模型没有停留在外观包覆层面，而是把发动机内部最核心的传动链暴露出来，便于在教学演示、方案评审、运动干涉检查和维修培训中说明动力如何产生、正时关系如何建立，以及各运动件在循环载荷下的相对位置变化。对于刚接触动力机械的结构工程师，这种简化但保留关键配合的模型能够快速建立曲柄半径、连杆长度、活塞行程与气门升程之间的空间概念。

　　设计思路上，模型优先保证机构运动关系清晰，而非追求整机外观细节。曲轴的曲柄销按四缸发动机常见的发火间隔进行相位布置，使连杆轴颈在旋转中形成可辨识的空间角度；连杆大头与曲柄销形成回转副，小头通过活塞销与活塞连接；活塞在气缸内沿轴向滑动，其裙部长度与导向段需要在侧向力作用下保持稳定。上部气门组件中，弹簧套设在气门杆外侧，凸轮轮廓与弹簧刚度共同决定气门开启和落座特性，虽然模型未给出详细型线，但已能表达凸轮—挺柱—气门—弹簧这一基本传力路径。

　　外形与安装边界方面，直列四缸结构在横向尺寸上具有明显的并列特征，缸体长度主要由缸心距决定，高度方向则受活塞行程、连杆长度、曲轴回转半径以及上部气门机构叠加影响。若将其用于教学台架或原理样机，需要在曲轴两端预留支撑与输出连接空间，在缸体下部预留油底壳或回油区域，在凸轮轴端部预留正时驱动位置；若布置进排气歧管、火花塞或喷油器，还需在缸盖周围保留相应接口与拆装空间。模型当前以展示内部机构为主，未细化冷却水道、润滑油道和外部附件，因此在用于真实产品设计时，还需要继续补充缸体壁厚、轴承座、止推定位、密封面及螺栓连接等工程细节。

　　从功能特性看，该结构的价值在于把四冲程循环中的时序关系可视化。曲轴每旋转两周，各缸依次完成一次工作循环，凸轮轴则以相应速比驱动气门按序动作；活塞在上止点和下止点之间的位置变化决定气缸容积变化，气门开闭时刻则决定换气效率。模型中弹簧的存在不仅是外形补充，更提示设计者必须关注气门落座冲击、共振转速和预紧力匹配；曲轴平衡块的形状则关系到旋转惯性力和往复惯性力的平衡。对于三维建模人员，这类模型适合用来练习装配约束、运动副定义、干涉检查和爆炸视图制作；对于设备选型人员，则可借助它理解发动机长度、高度与输出轴线位置，为机舱布置、支架设计和联轴器匹配提供直观依据。

　　在工程应用中，直列四缸方案之所以常见，是因为它在平衡性、制造成本、布置便利性和维修性之间取得了较好折中。相比单缸或双缸结构，四缸机型的输出更连续，扭矩波动更小；相比V型或水平对置结构，直列方案的缸体、缸盖和进排气系统加工更简单，整机宽度也更易控制。该模型保留了这种典型布局的骨架，能够用于说明动力核心如何把燃烧压力转化为曲轴转矩，也能作为进一步细化润滑、冷却、正时和附件驱动系统的基础。
