PG-SSO-2三线式霍尔位置传感器封装结构

　　在工业自动化的位置检测场景里，这类三线式霍尔传感元件的应用覆盖了极多细分工况，从流水线工位的工件到位判定，到小型执行机构的磁极位置反馈，再到消费电子、汽车电控系统里的非接触式位置采集，都能见到同封装规格元件的身影。它不需要和被测运动件发生机械接触，靠感应周边磁场的变化输出电信号，从根源上避免了接触式微动开关长期使用后的触点磨损、弹片疲劳问题，在高频往复动作的工位里，使用寿命远高于机械接触类检测元件。

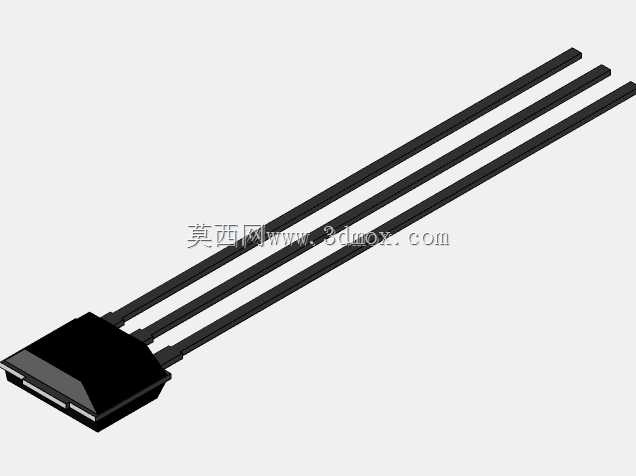

　　从元件本身的结构来看，黑色塑封主体包裹内部的霍尔感应晶圆与信号调理电路，三根平行引出的镀锡导线承担供电、接地、信号输出的接线功能。建模过程中首先要确认塑封本体的轮廓边界，其感应面的平面度直接决定实际安装后的气隙适配范围——这类元件的典型感应气隙通常在数毫米区间，安装时感应面与被测磁钢的平行度偏差，会直接改变磁场耦合强度，偏差过大时会出现信号触发阈值漂移、漏触发等问题。三根引线的出线方向与本体保持平行，在紧凑安装空间里可以顺着布线槽直接走线，不需要额外做弯折处理，不过布线时要注意和动力线缆保持间距，避免强电回路的电磁干扰串入信号回路，造成输出信号跳变。

　　实际选型与结构设计阶段，首先要明确被测磁钢的磁极方向与运动轨迹。霍尔元件分单极、双极、全极等不同触发类型，对应不同的磁场极性触发要求，若磁钢运动方向和元件感应面的敏感轴不匹配，哪怕气隙在标称范围内，也无法正常触发信号。安装固定方式上，这类塑封元件通常采用卡槽嵌入、点胶固定或者卡扣压合的方式，建模时要在安装位预留对应的定位槽，槽体内壁和元件本体之间保留微小的装配间隙，既方便生产时的插件作业，也能避免温度变化时塑封件和安装基座的热胀冷缩量不匹配，挤压元件本体造成内部晶圆损伤。

　　引线部分的建模不能只做视觉上的条状拉伸，要结合实际线束的弯折半径做结构校验。三根引线的导体直径、绝缘层厚度都有行业常规规格，在出线位置如果需要90度弯折布线，弯折半径不能小于线径的数倍，否则长期使用后绝缘层容易出现开裂，内部导体也会因反复弯折产生金属疲劳断裂。在有振动的工况下，引线根部还要做应力释放处理，比如增加护套或者点胶固定，避免设备运行时的持续振动拉扯引线和塑封本体的结合位置，造成引线脱焊、接触不良。

　　从电路适配的角度来说，三线式接线分别对应直流供电、信号输出与公共接地，供电电压要匹配元件的额定工作范围，输出端通常需要接上拉电阻才能和后端的控制器IO口电平匹配。建模时虽然不需要绘制内部晶圆的详细结构，但要在本体上预留清晰的引脚标识位置，方便生产组装时的接线校验，避免电源线和信号线接反造成元件烧毁。在多元件并排安装的场景下，还要注意相邻元件之间的间距，避免各自感应的磁场互相干扰，同时也要避让周边的强磁构件，比如设备上的电磁阀、磁吸固定座等，防止外部杂散磁场导致元件误触发。

　　这类元件的塑封外壳本身具备一定的防尘防潮能力，在普通工业车间环境下不需要额外做防护处理，但如果应用在有油污、切削液飞溅的机加工工位，就要在安装位增加遮挡护罩，或者选用带灌封加固的同规格型号，避免液体长期渗透进塑封本体和引线的结合缝隙，造成内部电路短路。三维建模时把这些安装边界、避让空间、护罩适配位置都同步体现出来，后续做整机装配干涉检查时就能提前发现布线冲突、维护空间不足等问题，减少样机试制阶段的结构修改次数。
