24毫米圆形拱廊式按钮结构设计

　　这款24毫米拱廊式圆形按钮的三维结构，主要面向设备面板、操作台、小型控制柜以及自助终端等需要频繁人工触发的场景。在实际工程应用中，按钮并不只是一个外观件，而是人机交互链路里最直接的执行入口。操作者通过按压顶部圆帽完成信号输入，后端设备再依据通断状态执行启动、停止、复位、模式切换等动作，因此其结构可靠性、按压手感、面板适配性以及接线便利性，都会直接影响整套设备的使用体验。

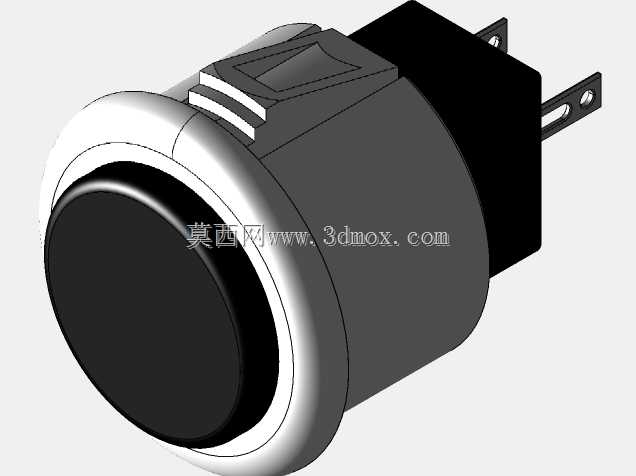

　　从外形上看，该按钮采用圆形拱面帽盖设计，顶部面积较大，边缘带有圆滑过渡，手指接触时受力分布更均匀。相比平面小按钮，这种拱廊式造型在盲操作或戴薄手套操作时更容易定位，也能减少长时间按压带来的局部不适感。帽盖下方设置环形安装法兰，用于贴合面板外侧；筒体部分穿过面板开孔，内部容纳按键主体、导向结构和接线端子。整体轮廓围绕24毫米安装规格展开，适合在标准面板孔位中布置，也便于多按钮并排安装时保持统一的视觉节奏。

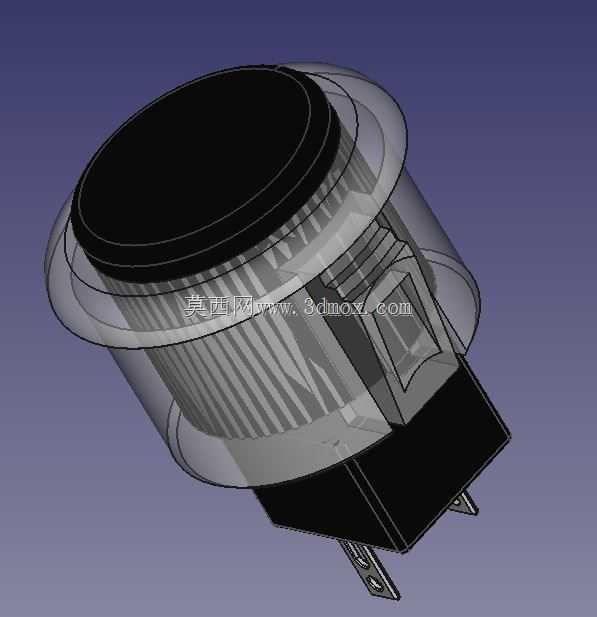

　　安装边界是这类按钮设计中必须优先确认的内容。面板外侧需要预留帽盖直径范围内的操作空间，避免相邻旋钮、指示灯或标牌遮挡按压区域；面板后侧则要为筒体、锁紧结构和插片端子留出足够深度。三维模型中可以看到底部带有两片插接式端子，这种结构适合与线束端子快速配合，装配效率高于螺钉压线方式，同时也要求控制柜内部预留插拔方向的空间。若面板后方走线较密，选型时应同步核对端子宽度、筒体高度以及导线最小弯曲半径，不能只看正面开孔尺寸。

　　结构设计上，该按钮把外观、导向、固定和接线集中在一个紧凑组件内。圆形帽盖承担接触面作用，中部筒体保证按压过程中的同轴运动，法兰面限定按钮在面板外侧的位置，后端端子则负责与电路连接。这样的布局有利于形成模块化部件：面板加工时只需完成对应圆孔，装配时将按钮从正面插入，再通过后侧结构固定，最后插接导线即可。对于批量设备生产而言，这种方式能够减少现场拧线和调整时间，也便于后期维护更换。

　　在功能特性方面，按钮的核心价值在于稳定传递按压力并保持明确的动作反馈。拱面帽盖不仅提升接触面积，也能在一定程度上引导压力向中心传递；筒体侧壁的结构造型用于增强刚性，避免按压时出现偏摆；底部端子位置与内部开关区域对应，使整体受力路径较短。工程人员在布局面板时，通常会把这类按钮用于启动、急停旁的辅助确认、计数触发、测试模式进入等位置。若用于高频操作工位，还需要结合按钮行程、按压力度和防护要求综合判断，而三维模型能够帮助设计者在开孔、间距、接线走向和壳体干涉检查阶段提前发现问题。

　　从建模角度看，该类零件需要重点表达旋转体轮廓、法兰厚度、筒体加强形态、端子伸出长度以及内部装配关系。圆形帽盖与筒体之间的层级关系决定了正面视觉效果，法兰直径决定面板覆盖范围，后侧插片的间距和长度则影响线束选型。把这些几何关系准确建立后，可以直接用于面板开孔校核、装配间隙检查和操作区域规划。对于结构工程师而言，这种模型的意义不在于复杂曲面，而在于把真实元件的安装约束完整呈现出来，让设备在设计阶段就能接近实际装配状态。

　　在不同使用场景中，24毫米规格具有较好的通用性。小型控制台可以单只使用，大型操作面板则可以成排布置；工业设备上可作为手动触发单元，非工业终端中也可用于人机交互输入。设计时需要注意按钮与面板材料厚度的匹配，法兰后侧到固定位置的夹持范围应覆盖实际板厚，端子后侧不能与柜内支架或线槽发生碰撞。若面板表面还要粘贴面膜或标识片，则应在帽盖与面板之间预留相应厚度，避免装配后帽盖运动受阻。

　　总体来看，这款拱廊按钮结构围绕圆形按压面、24毫米安装规格、穿板固定方式和插接端子展开，兼顾操作识别、面板装配和电气连接三方面需求。它适合在设备三维布局阶段作为标准控制元件调用，用于完成人机操作区的空间规划、干涉检查和接线路径确认。对从事面板设计、控制柜布置和小型设备开发的工程人员来说，准确的按钮模型能够减少样机试装次数，也能让操作面的排布更加合理。
