帕克Hals2仪表歧管阀结构设计

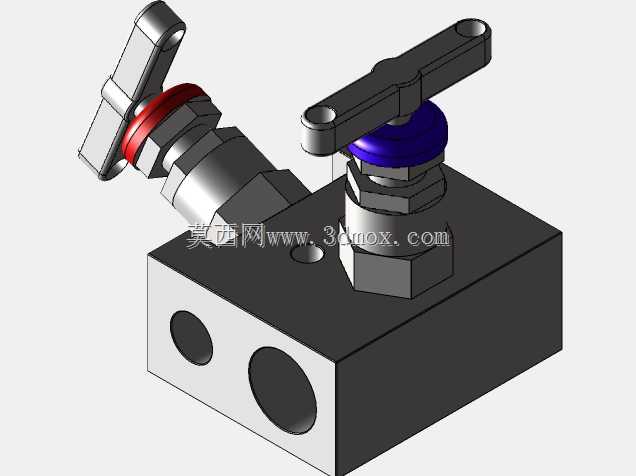

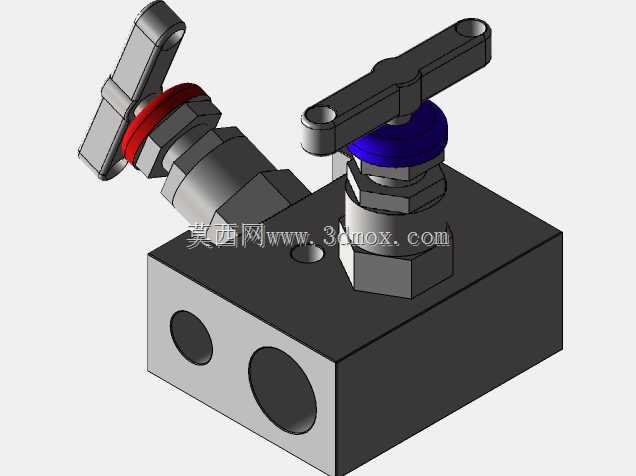

　　在仪表测量与取样管路中，这类双柄式歧管阀主要承担压力引压、隔离、排气和校准切换等任务，常见于化工、油气、电力及公用工程的变送器配套回路。模型呈现的是一种集成式阀块结构，阀体本体将多个流道集中在同一金属块内，相比分散接管的阀组，减少了外漏接头数量，也让现场布局更加紧凑。两个手柄分别对应不同的通断或泄放功能，操作时可通过手柄位置直观判断阀位，便于维护人员在狭窄的仪表支架旁完成隔离、排气和在线校准。从结构上看，阀体上的圆形接口用于与工艺管道或变送器引压口连接，接口位置和孔距直接决定安装边界。设计这类阀块时，首先要确认介质流向、接口规格和密封面形式，再在有限的方块空间内布置流道，避免孔道交叉过近造成壁厚不足。流道转折处应控制锐边和截面突变，

　　以降低压损并减少介质滞留；高压工况下还要对相交孔区域做强度校核，关注阀体材料在额定压力和温度下的许用应力。手柄与阀杆连接部分保留了明显的操作力臂，适合现场戴手套操作。阀杆端部的密封结构通常采用填料或复合密封，模型中蓝色与红色密封区域可用于区分不同功能端，也提示装配时密封件的安装位置。红色端常作为泄放或排气接口，在变送器投用前用于排出引压管内气体，或在校准时连接标准压力源；另一路则负责工艺侧与仪表侧的切断。集成阀块的底面和侧面需要考虑安装固定方式。若直接安装在仪表支架上，应预留安装孔或定位面，保证接管后不会因管路应力使阀体变形；若与变送器直接耦合，则要核对接口中心高，避免强行装配导致密封面错位。外形尺寸方面，

　　这类阀件通常控制在手可握持的范围内，宽度和高度既要容纳内部流道与阀杆行程，又不能遮挡相邻仪表的接线或显示窗口。三维建模时，阀体可先从方块毛坯开始，按接口坐标建立流道轴线，再通过布尔运算切除孔道。阀杆、压帽、手柄和密封件分别建立子装配，能够清晰表达运动关系与装配顺序。对于需要出工程图的场景，应重点标注接口螺纹规格、流道通径、安装孔位置、手柄全开全关角度以及关键密封面的粗糙度。实际选型中，还要结合介质腐蚀性选择阀体材质，普通工况常用不锈钢锻件，高温或含硫工况则需对应材料等级。阀座形式决定截断性能，软密封适用于较低温度且要求零泄漏的场合，金属硬密封更适合高温和含颗粒介质。维护上，填料压盖的压紧量需要适中，过紧会增大操作扭矩，

　　过松则可能外漏；手柄转动应无卡滞，全开全关位置应有明确限位。该模型把阀块、手柄、接头和密封件的相对位置完整表达出来，可用于仪表回路布置、安装干涉检查、操作空间校核以及阀组原理演示。对结构设计人员而言，它能帮助理解集成阀块内部流道与外部操作件的协调关系；对现场维护人员而言，可通过模型熟悉阀位切换顺序，减少误操作风险。整体设计强调功能集成、密封可靠和操作便利，在保证承压边界完整的前提下，尽量压缩外形占用空间，使仪表柜内或支架上的管路排布更整洁，也降低了多接头连接带来的泄漏隐患。
