帕克HLS5M内螺纹差压管汇阀组

　　该阀组面向差压测量回路中的取压、隔离、平衡与泄放需求，采用一体化金属本体结构，将多个截止操作点集中在同一安装面上，减少分散接头带来的外漏点与装配累积误差。本体上加工有贯通流道和侧向接口，接口规格为NPT1/2内螺纹，可直接与现场仪表引压管、变送器根部阀或工艺短节连接，适合在石油化工、电力辅机、气体分离、液压试验台等需要稳定取压的管路上使用。

　　从实际工况看，差压式流量、液位或过滤器堵塞监测通常需要同时取得高压侧与低压侧信号。若采用零散阀件拼装，管路走向复杂，支架数量多，后期排凝、排气和零点校验都不方便。该管汇把高压隔离、低压隔离、平衡及泄放功能整合到紧凑阀体内，操作人员可按顺序完成两侧切断、平衡导通和残压释放，避免单侧受压造成变送器膜盒冲击，也便于在不拆卸仪表的情况下进行在线检查。

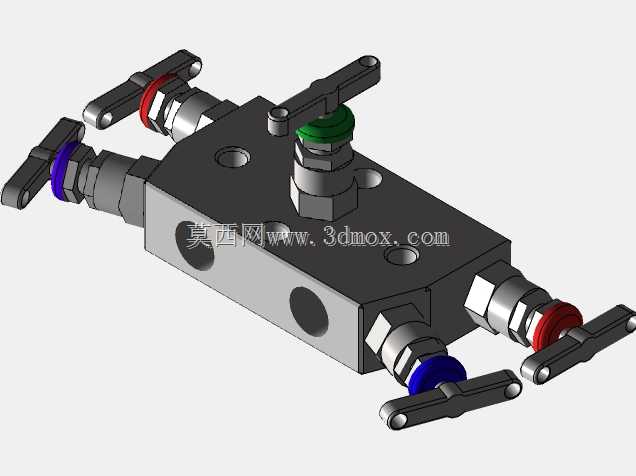

　　结构设计上，阀体以长方体金属块为基础，安装面平整，底部可贴附支架或墙板固定。多个针阀阀芯沿本体上表面布置，手柄采用不同颜色区分，便于现场识别高压、低压、平衡或排放操作位。阀芯与阀座采用锥面密封形式，手轮旋紧时形成线性接触，能够在小通径仪表回路中提供可靠截断；阀杆处设置密封填料结构，通过压盖保持预紧，在反复启闭后仍可维持较低外漏风险。

　　流道布置考虑了差压回路的对称性。高压侧与低压侧通道在本体内相对独立，平衡通道在两隔离阀之间建立可控连通，泄放口则用于检修前排出残液或残气。这样的内部走向缩短了引压路径，降低了接头数量，也使阀组整体外形更规整。对于需要伴热或紧凑布置的机柜内安装场景，集中式本体比分散管件更容易预留保温空间和操作间隙。

　　安装边界方面，NPT1/2内螺纹接口决定了其适配常见1/2英寸锥管外螺纹接头，装配时需控制螺纹旋入长度，避免过长螺纹顶碰内部流道或造成阀体应力。本体上的安装孔用于螺栓固定，设计支架时应保证安装面平面度，防止强行拧紧导致阀体变形。上方手柄需要预留旋转空间，侧向接口也应留出扳手拧紧和后期维护距离，不能紧贴墙板或其他管线。

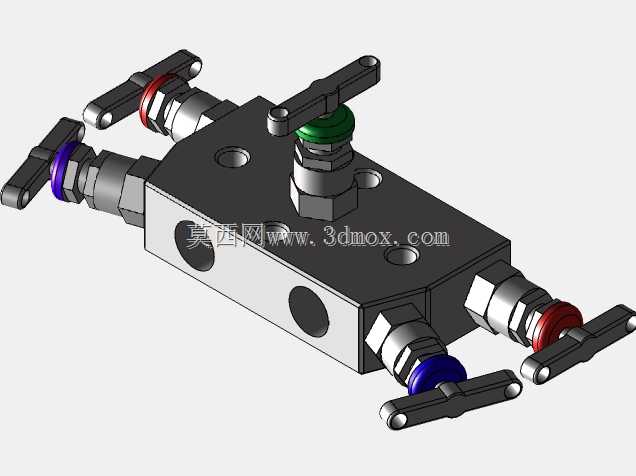

　　在选型与建模时，应重点核对接口中心距、手柄高度、排放口方向以及安装孔位置。三维结构中可直接看到各操作手柄的空间包络，这对仪表箱内布局、管线碰撞检查和维护通道校核很有价值。若用于高压或温差较大场合，还需结合材质、密封件和螺栓预紧方式评估；模型本身呈现的是阀组几何关系与装配构成，可作为管路布置、支架设计和操作空间校验的参考。

　　该类阀组并非用于大通径工艺截断，而是服务于仪表测量支路，因此设计重点不在大通流能力，而在密封可靠性、操作顺序清晰、安装紧凑和维护便利。一体化本体减少了潜在泄漏面，彩色手柄降低误操作概率，集中接口则让现场配管更加简洁。对结构设计人员而言，建模时需要保证内部流道与外部螺纹接口的对应关系，避免在装配中出现高低压侧接反；对设备维护人员而言，熟悉各手柄位置和启闭顺序，能够提高差压仪表投运、校验和排故效率。
