树莓派4B立式桌面收纳支架结构

　　这套结构的核心定位，是给树莓派4B开发板提供一套可直接放置在桌面的立式承载方案，同时把日常调试常用的USB接口收纳位整合到底座区域，避免开发板直接平铺在桌面带来的积灰、接口拉扯、散热空间不足等问题。从实际使用场景来看，这类支架多用于嵌入式开发工位、小型实验室测试台、个人创客桌面以及轻量化边缘计算节点部署场景，不需要额外打孔固定，也不需要搭配导轨或机柜安装件，直接放置在平整台面即可完成部署。

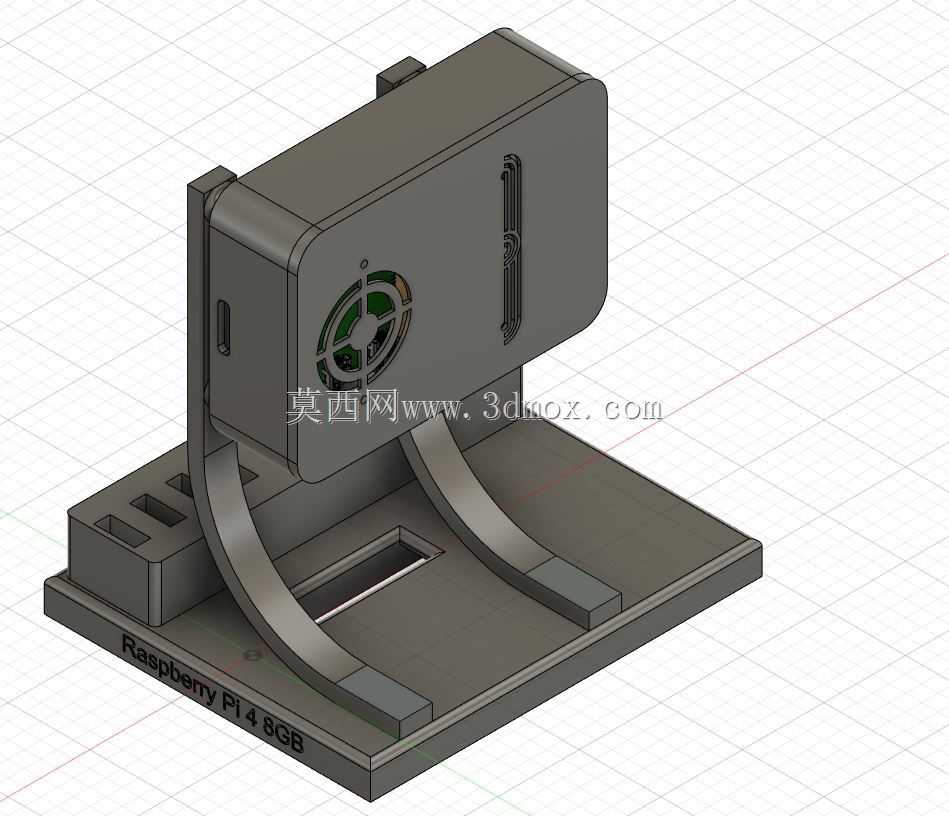

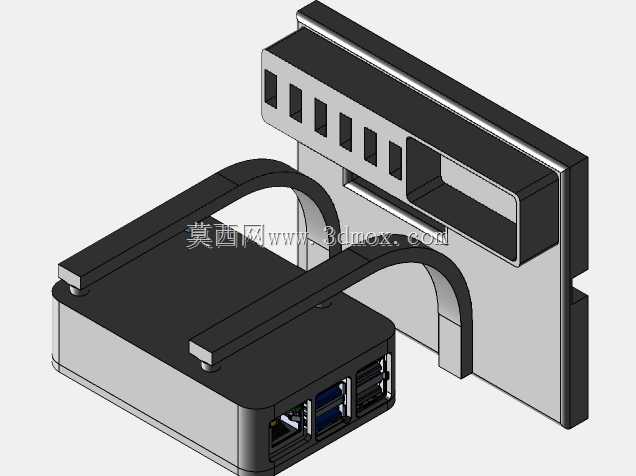

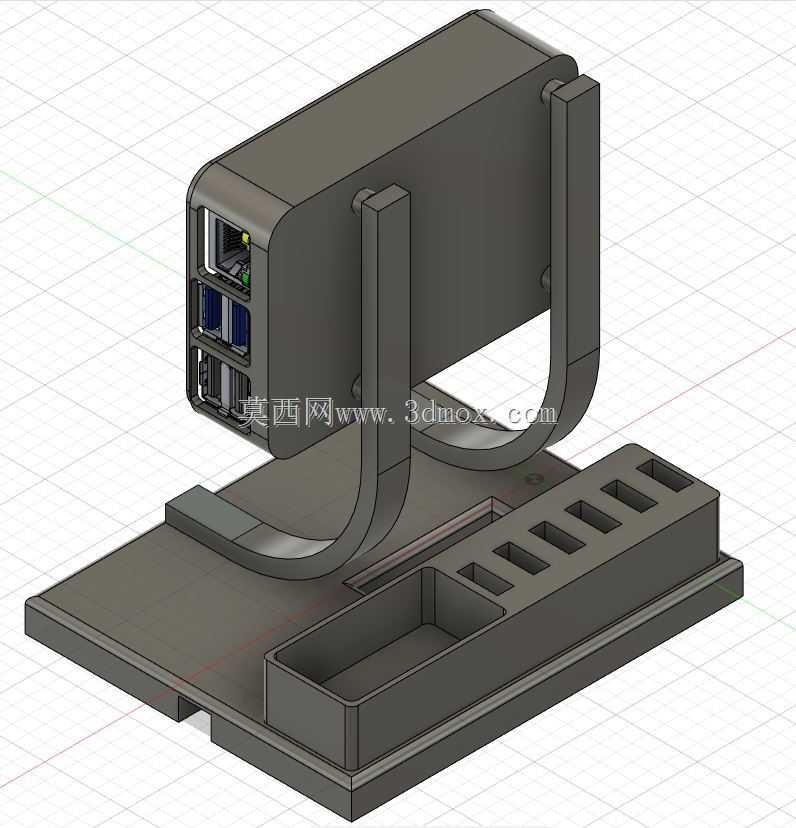

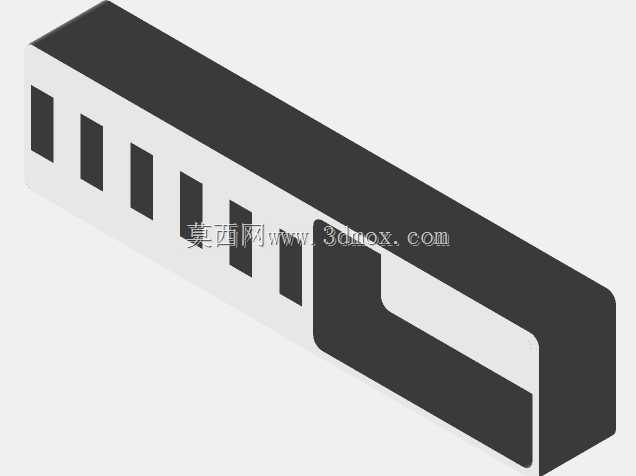

　　结构整体分为三个核心部分：底部一体化承载底座、双侧弧形支撑臂、后侧立式主机限位背板。底座采用平板式轮廓，边缘做了小幅加厚处理，用来降低整机重心，避免开发板插接线缆时出现侧翻。底座表面预留了长条形开槽，对应USB收纳区域，可将常用的短款USB接收器、蓝牙适配器、无线网卡等配件直接插入开发板接口后收纳在槽位内，减少外凸部件被误碰脱落的概率。底座前端刻印了开发板型号标识，同时在靠近支撑臂的位置预留了多组矩形镂空，一方面减少打印或加工时的材料消耗，另一方面给底部进风留出通道，配合开发板自带的散热风扇形成下进上出的气流路径。

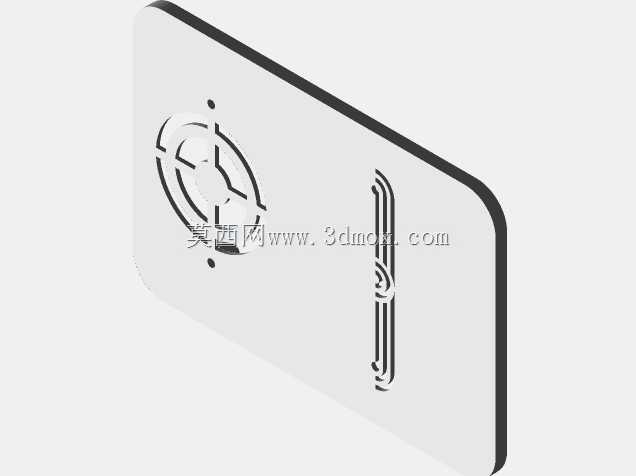

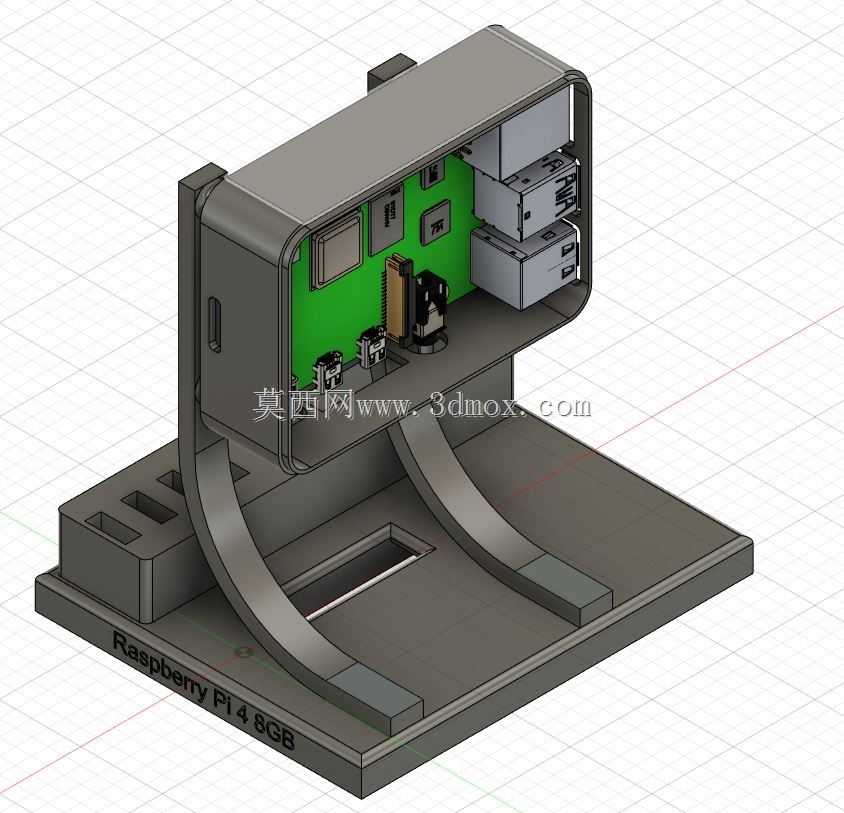

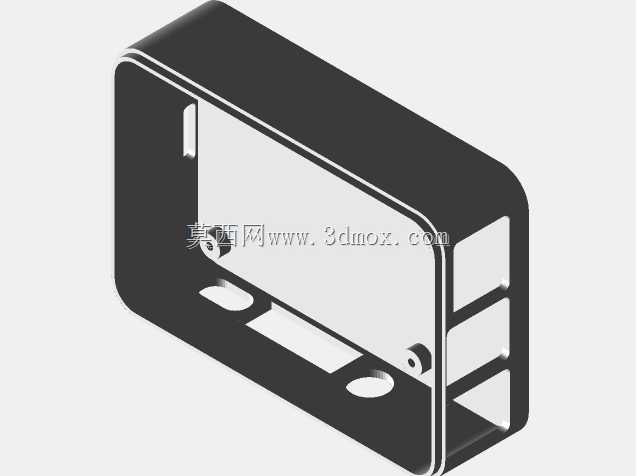

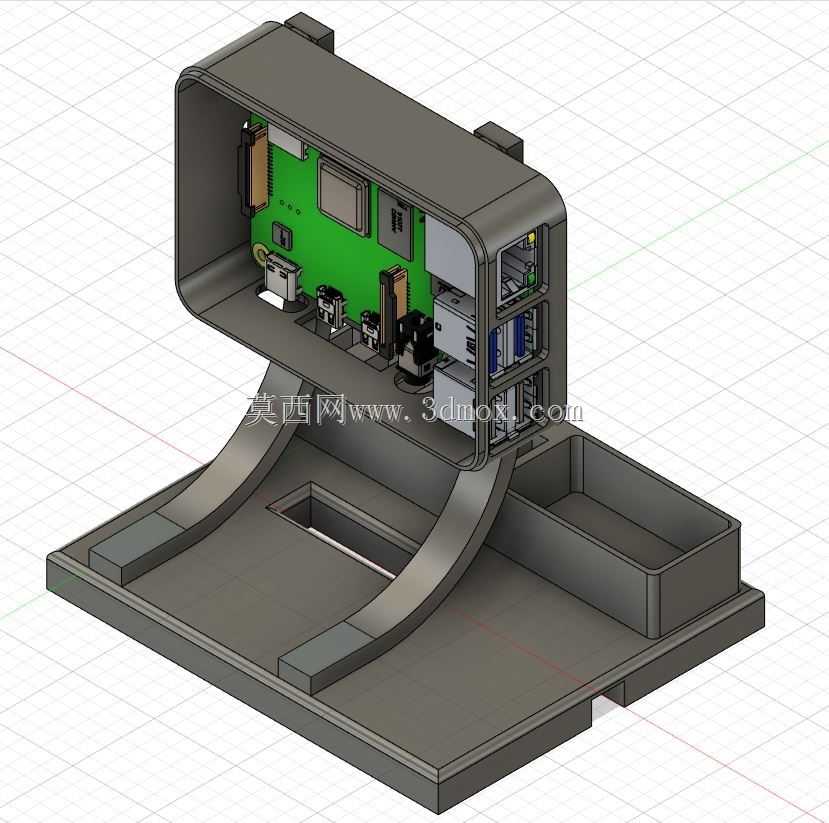

　　双侧支撑臂采用弧形过渡结构，从底座平面向上延伸后托住开发板底部两侧，同时与后侧背板连接形成三角受力结构。这种设计相比直板支撑，能分散开发板的重量载荷，避免长期使用后支撑部位出现应力发白或断裂。支撑臂与开发板接触的位置做了平面贴合处理，没有尖锐棱角，不会刮伤开发板PCB表面的阻焊层。后侧背板的尺寸完全匹配树莓派4B的主板轮廓，主板靠在背板上时，所有侧边接口都不会被遮挡，Type-C供电口、HDMI接口、以太网口、音频接口以及两侧的USB接口均保持完全外露，不影响任何外设的正常插拔。背板对应开发板处理器散热风扇的位置开设了圆形通风孔，风扇转动时的热风可直接从孔位排出，不会被背板阻挡形成热回流。背板侧面还预留了细长的走线槽，可将GPIO接线沿槽位整理引出，避免调试用杜邦线杂乱缠绕在主板周围。

　　从安装边界来看，整套支架的占地面积仅略大于树莓派4B主板本身，底座长宽尺寸控制在120mm×90mm范围内，整体高度约100mm，普通桌面显示器下方、键盘旁的空余空间都可放置。安装过程不需要螺丝或紧固件，直接将树莓派4B从上方沿支撑臂滑入，底部落在底座支撑位、背部贴紧背板即可完成固定，拆卸时向上抽出即可，维护内存卡或排线时无需拆解支架。结构所有壁厚均控制在2mm至3mm之间，既满足3D打印的成型强度要求，也适合采用亚克力切割或铝合金铣削加工，不同加工工艺下都能保证支撑刚性。底座底部可粘贴防滑橡胶垫，进一步提升放置稳定性，即使插接较硬的网线或HDMI线，也不会出现支架移位的情况。

　　设计过程中优先考虑了接口兼容性与散热效率，没有在支架上增加多余的装饰结构，所有开槽、镂空、曲面都服务于实际使用需求。立式放置的方式相比平铺，能减少桌面液体泼溅直接接触主板的风险，同时主板底部与桌面之间留出的空隙，也能避免桌面凝露对PCB造成影响。对于需要长期连续运行的树莓派4B应用场景，这种开放式支架结构不会封闭主板周围空间，环境空气可自由流通，配合自带风扇即可满足散热需求，无需额外加装散热外壳。
