VESA壁挂式双灯位电视背光支架

　　该结构件面向电视背部补光与氛围照明场景，核心作用是在显示设备后方提供稳定的双光源安装载体，通过抬高灯体位置形成均匀漫反射光带，降低屏幕与环境之间的明暗差。整体采用平板展开式钣金思路设计，主体轮廓可由激光切割一次成型，两翼向外延伸形成对称安装臂，臂端预留固定孔位，中部承载两个E27灯座，结构简洁，适合小批量定制加工。

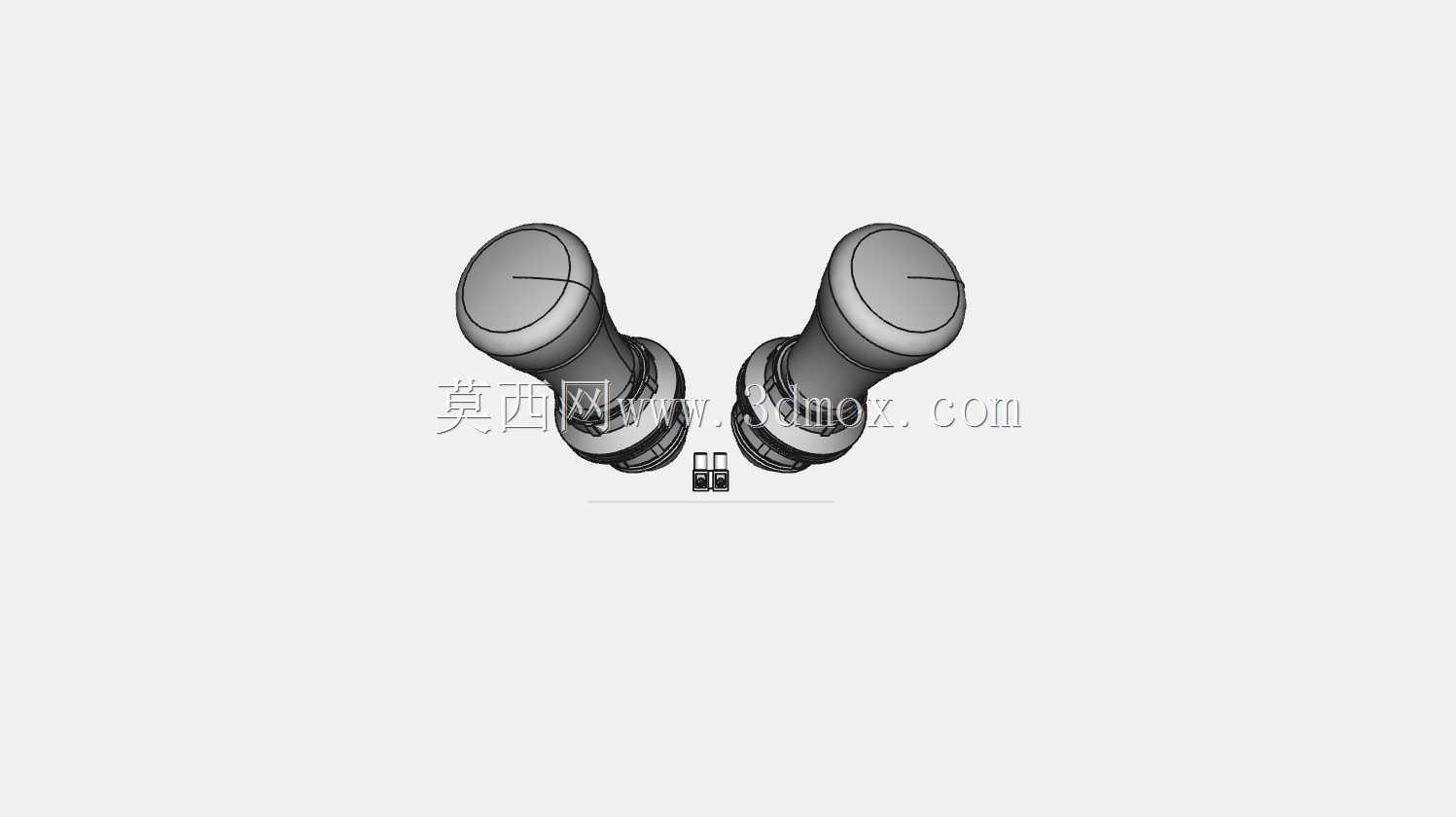

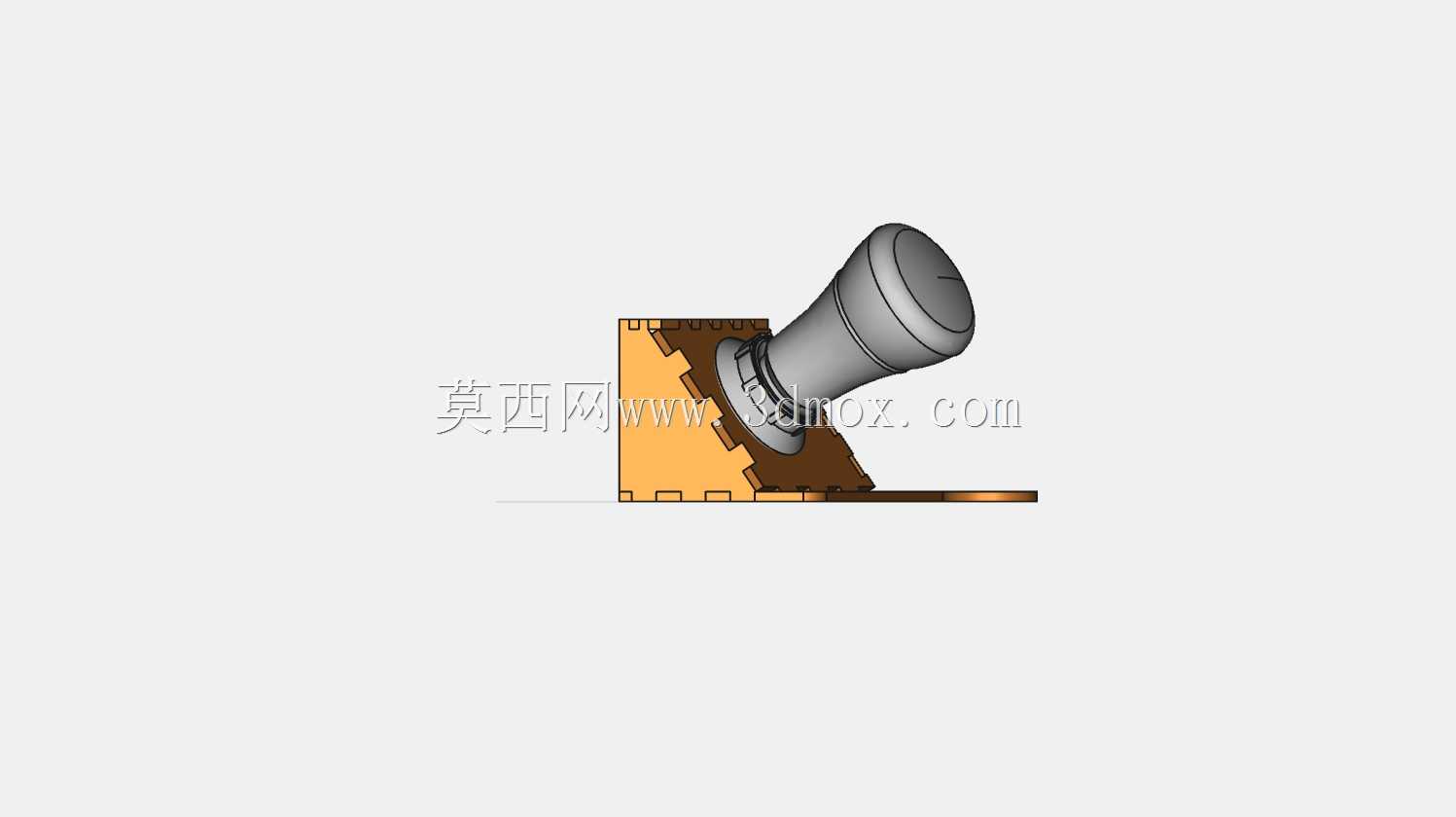

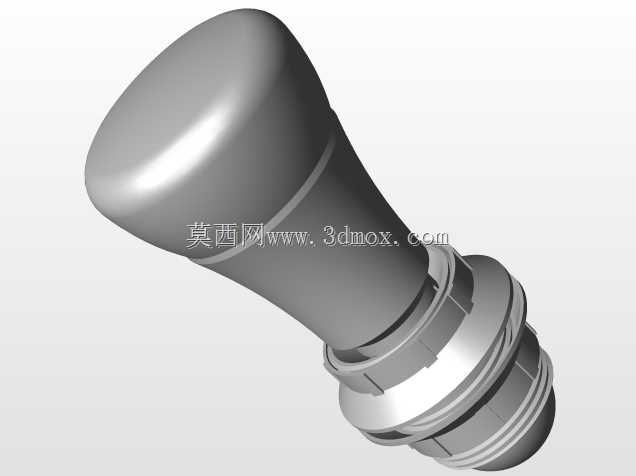

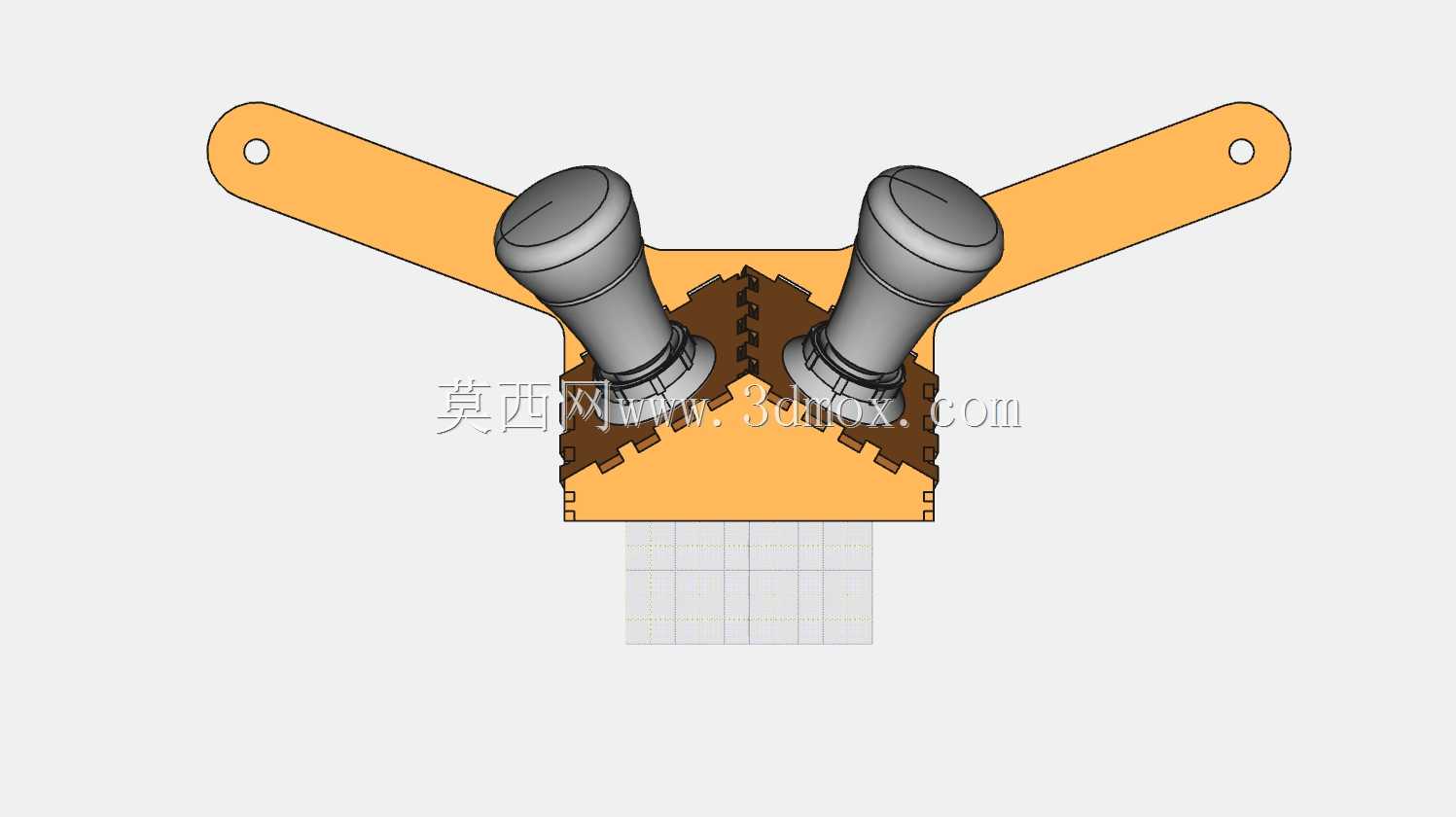

　　从实际使用边界看，支架以VESA400安装孔阵为适配基准，可直接贴合常见电视背部安装面，安装时无需对显示设备本体进行二次改造。两翼孔距与VESA孔位对应，能够覆盖400毫米级横向安装范围；中部灯座区域向外侧凸起，使灯泡轴线与电视背板保持一定距离，既给灯泡预留散热空间，也避免灯体直接贴靠塑料后盖。灯座开孔按E27规格布置，可兼容常规螺口灯泡，两个灯位呈对称角度分布，光线向电视后方两侧扩散，减少局部光斑集中。

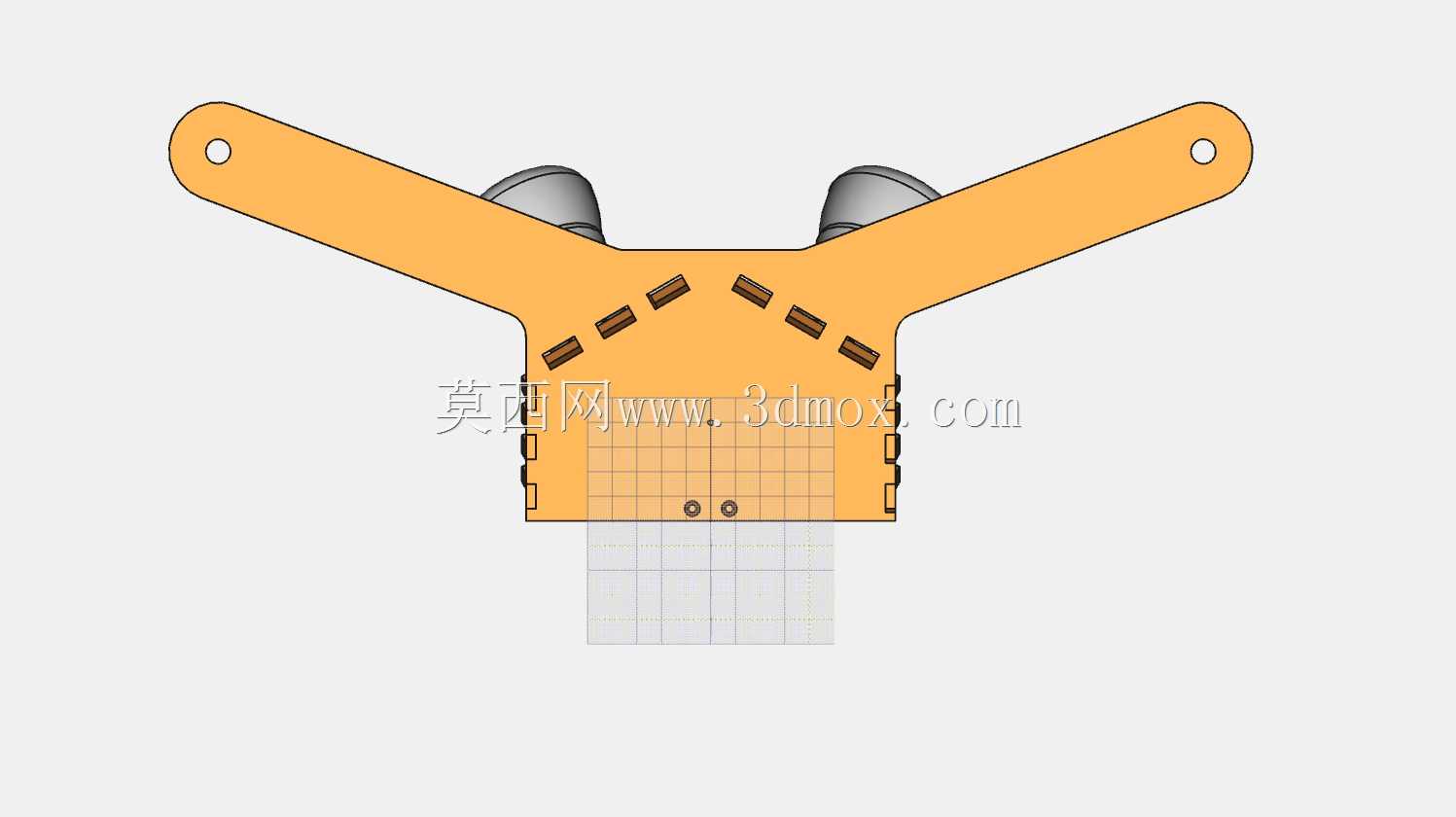

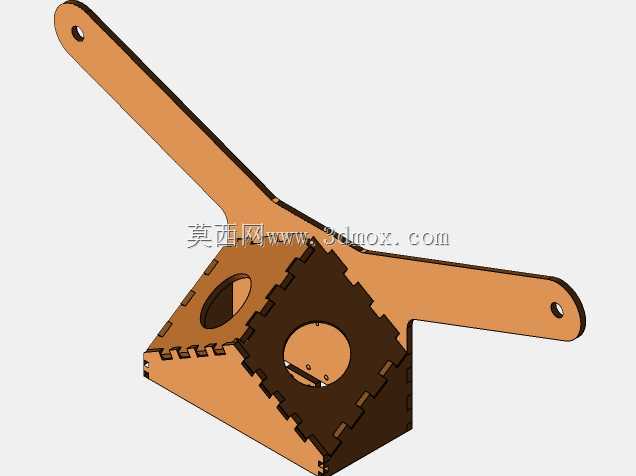

　　设计上没有采用复杂折弯或焊接框架，而是以单片板材作为主要受力件，目的是降低加工难度并提高装配效率。板材中部设置齿状与折线形定位区域，用于限定灯座安装方向并增加局部接触面积；两翼为长条形受力臂，端部圆孔承担主要拉拔载荷，孔边到板边保留足够安全距离，避免安装时出现应力集中。由于平板切割件本身存在公差累积，实际装配中相邻配合面可能无法完全自紧，因此需要通过胶接或附加紧固件补偿尺寸偏差，这一点在结构验证时应重点检查。

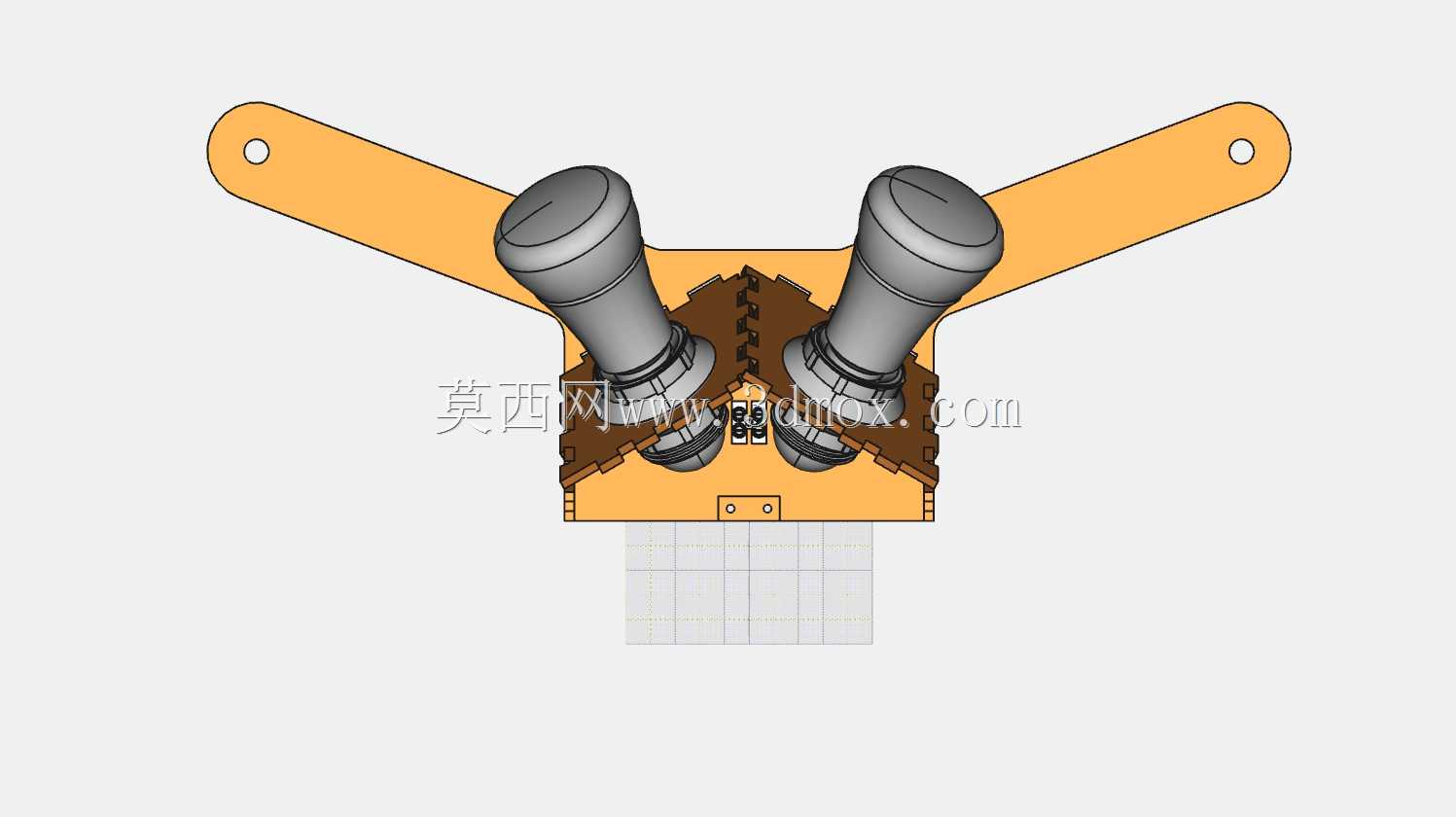

　　安装逻辑遵循先固定支架、再装入灯座、最后整体挂装的顺序。VESA安装通常采用M8规格螺丝，支架孔位应与对应螺丝直径匹配；若板材开孔按10毫米预留，则可兼容M8螺丝外加垫片或衬套，便于现场调整。灯座背部走线应沿支架平面布置，避免线缆被夹在电视与墙面之间。对于需要频繁维护灯泡的场景，支架中部应保留足够手指操作空间，灯泡周围不宜布置过高围挡，以保证更换时能够直接旋拧。

　　结构受力方面，电视背部支架不仅承受灯具自重，还会在搬运、震动或挂装倾斜时承受附加弯矩。两翼安装孔形成稳定支撑，双灯位位于两支点之间偏下位置，重心靠近安装面，有利于减小悬臂效应。板材厚度需结合灯泡重量与灯座材质确定，若采用普通钢板，应保证两翼在满载条件下不产生明显下挠；若采用铝板，则需适当加厚或加宽臂身。切割后孔边毛刺必须去除，防止划伤线缆和安装人员手部。

　　散热是该类背光支架不能忽略的工程问题。E27灯泡在封闭空间内会持续产生热量，支架与电视背板之间应保留空气流通间隙，不能将灯具完全贴死在塑料后壳上。双灯位对称布置有助于热量分散，但仍建议选用发热量较低的光源，并避免在灯体周围堆放线材或隔音材料。若长时间高功率使用，应检查支架表面温升及附近电视外壳温度，确保不超过材料允许范围。

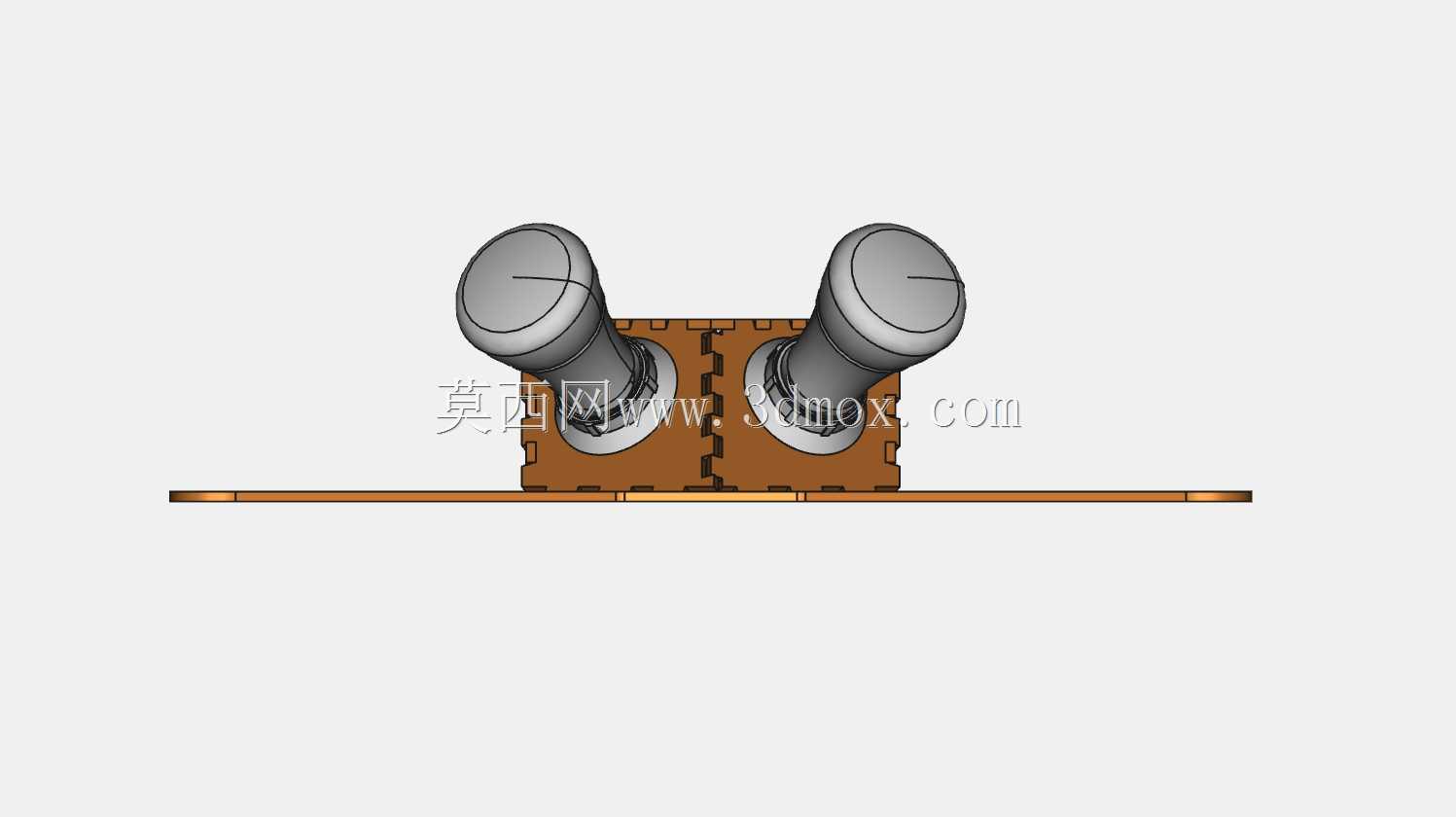

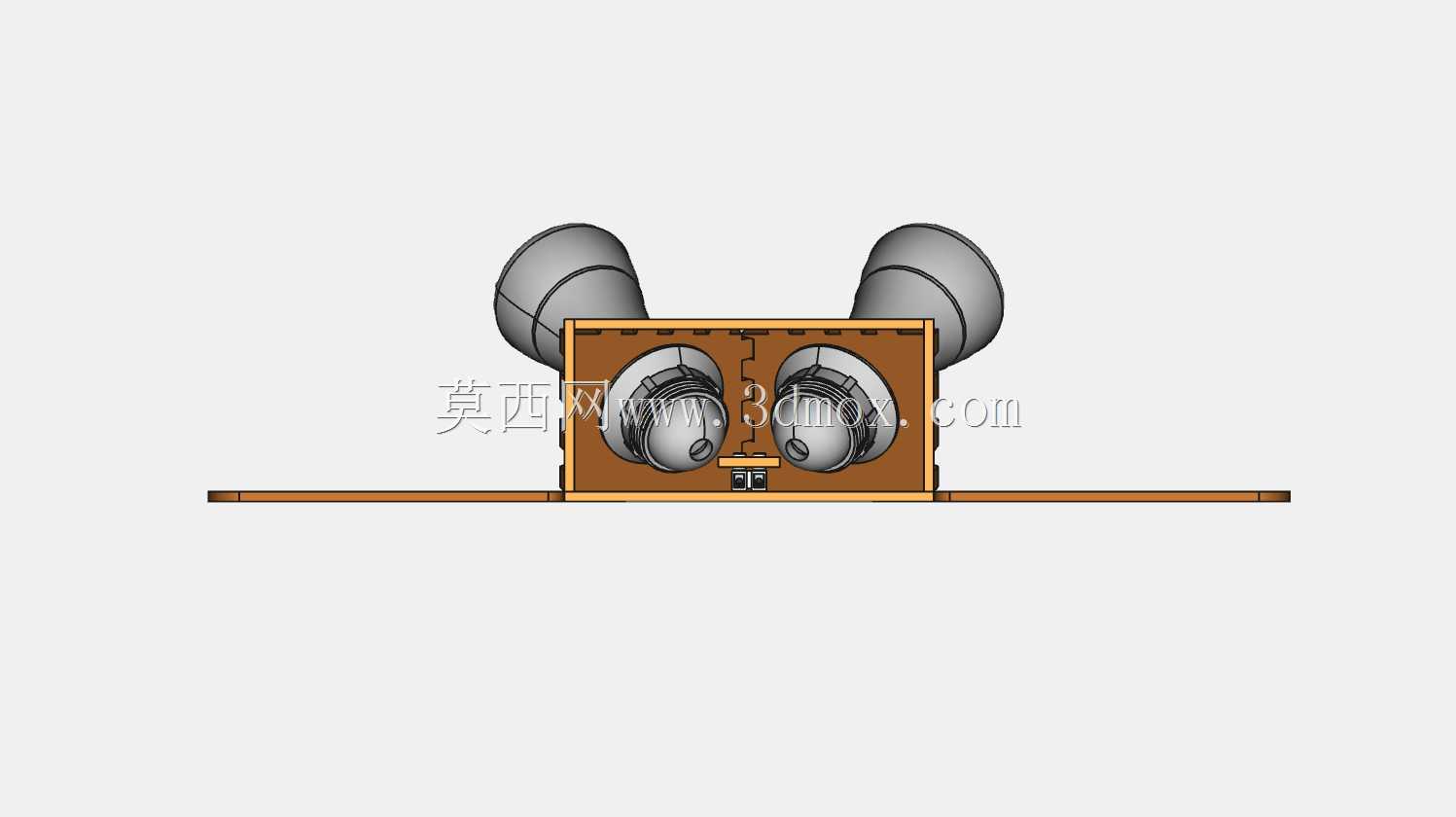

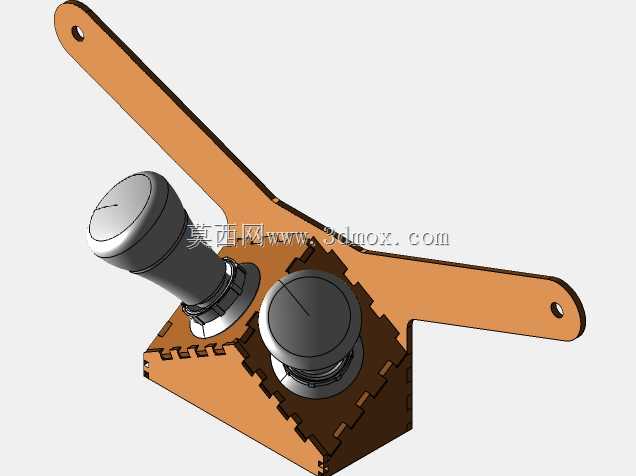

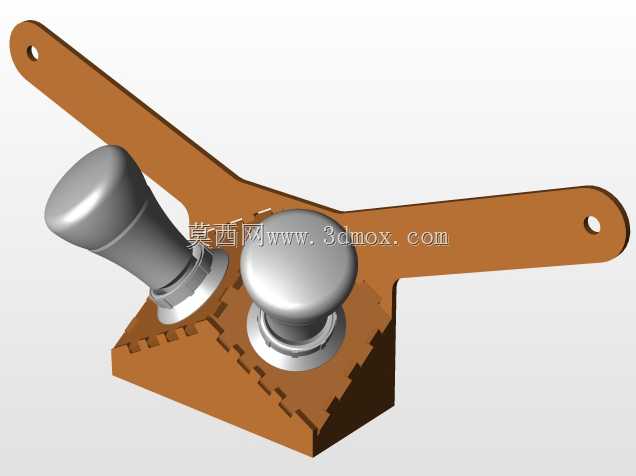

　　从建模角度看，该模型需要同时表达装配状态与平板展开状态。装配体中应体现灯座、灯泡、支架板以及安装孔位之间的相对关系；展开件则用于核对激光切割轮廓、孔位间距和材料利用率。齿形定位边、折线轮廓和端部圆孔属于关键尺寸，任何孔位偏移都会影响VESA对装。建模时应将安装基准面设在支架贴合电视的一侧，所有孔位、灯座中心和外形轮廓均以此基准标注，便于后续出图与加工。

　　该结构适用于家庭电视背景照明、桌面显示器后背光、展示屏氛围补光等场景，也可作为平板灯具支架的参考方案。其优势在于零件数量少、加工路径短、安装方式通用；局限在于平板件刚性有限，且对切割公差和胶接质量有一定依赖。若用于批量生产，可在两翼增加压筋或翻边以提升刚性，并将灯座定位结构改为冲压卡扣，减少后续装配中的手工调整工作量。
