F1在学校赛车单体壳车身结构

　　这个结构件对应的是F1在学校项目中赛车的主体承载部分，也就是学生方程式赛车的单体壳与前翼连接一体化车身。在实际赛事场景里，它承担着将前翼产生的下压力、侧向气流引导力以及碰撞时的冲击载荷传递到后轮悬挂安装点的作用，同时内部还要容纳压缩气体动力舱、舵机、电池组与走线空间，是整辆车的装配基准。

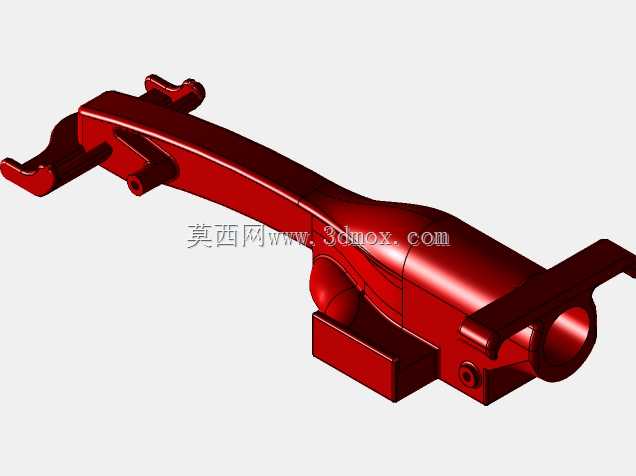

　　从外形上看，主体采用狭长的流线型截面，前段向两侧延伸出对称的叉形结构，那是前翼与前轮悬挂摇臂的安装接口。叉臂末端预留的凸台与孔位用于铰接悬挂上横臂，下方对应的平面则是转向节拉杆的固定面，这种上下分层的布置能在有限宽度内把前轮轮距控制在赛事规则允许的范围内，同时避免转向时拉杆与车身发生干涉。

　　车身中段的截面逐渐收窄并向上隆起，形成驾驶舱区域的轮廓。虽然学生级赛车不需要容纳真实车手，但这个隆起部分内部是动力核心的安装腔，侧面的圆形凸台用于安装侧箱导流板或者传感器支架。底部的方形凸台并非随意添加，它是整车与发射台或者测试工装对接的定位基准，在风洞测试和直线竞速起跑时，这个平面要与工装的支撑面完全贴合，保证每次起跑姿态一致。

　　后段上方伸出的水平翼面是尾翼连接主梁的一部分，下方的大直径圆筒结构是动力单元的排气/喷气出口。设计时把这个圆筒放在车身最后端且轴线与地面平行，是为了让压缩气体喷出时方向严格沿赛车纵轴，避免产生偏航力矩。圆筒周围的加强筋与车身主体平滑过渡，用来抵消喷射时的后坐力，防止长期使用后出口处出现应力开裂。

　　建模思路上采用了实体建模而非曲面薄壳，这更适合学生项目的加工方式——多数队伍会使用发泡材料或者树脂进行数控加工与3D打印。整体壁厚在非安装区域保持均匀，到了悬挂安装点和动力舱周围则局部加厚，把有限的材料重量用在承力位置。前叉与主体的连接处做了大圆角过渡，因为在碰撞测试中，直角交汇的位置往往是最先断裂的地方，圆角能把冲击载荷分散到更大的面积上。

　　安装边界方面，两侧前叉的外侧距离决定了前轮的最大允许轮距，设计时要给轮胎转向留出足够的跳动行程；车身底部到地面的距离要满足规则里的最小离地间隙要求，同时不能让下方的方形定位凸台在正常行驶中接触赛道。后部圆筒的内径需要与选定的动力气瓶喷嘴外径匹配，周边的孔位用于固定气瓶卡箍，孔位间距要和标准卡箍的安装尺寸一致。

　　在空气动力学层面，车身侧面的折线并非单纯的造型装饰，它构成了一个微弱的文丘里通道上沿，引导气流从车身下方快速流过，配合底板产生一定的地面效应下压力。前段叉臂之间的空缺让正面气流能够顺畅进入车底，而不是被车头推挤到两侧造成乱流。这种把承载结构、安装接口和气动外形融合在单一零件上的做法，减少了额外连接件的数量，也降低了装配误差累积对整车性能的影响。
