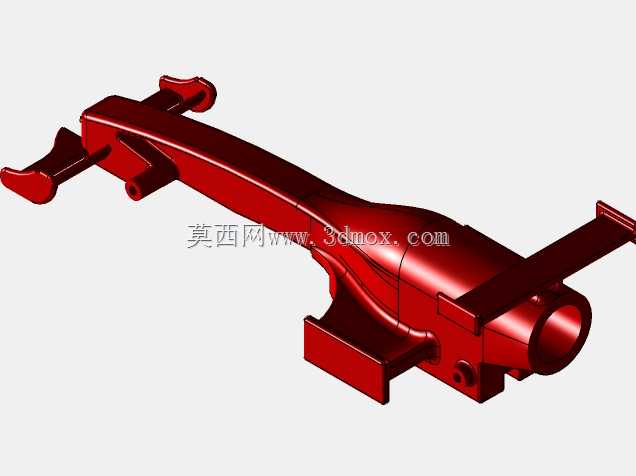

F1在学校赛车前翼主体结构设计

　　该构件为F1在学校项目赛车的前部核心承载与气动构件，对应小型竞速模型赛车的前翼安装基座与车头连接段，在整车布局中承担前端气流梳理、前轮附件连接、前翼片固定以及与车身主舱段对接的多重作用。这类构件多用于学生方程式竞技赛事的模型赛车制作，区别于全尺寸F1赛车的厚重碳纤维部件，该类小型模型构件更侧重加工便捷性、装配容错率与气动外形的快速迭代，常通过数控加工轻木或者工程塑料完成实物制作，三维模型可直接用于后续刀路生成、3D打印样件验证以及装配干涉检查。

　　从结构功能上看，构件沿赛车纵向呈狭长梁式布局，中部为流线型隆起的主体段，截面顺着气流方向逐步过渡，可降低前端迎风阻力，同时将正面来流导向两侧与车底区域。构件两端延伸出带安装位的翼端连接结构，用于固定前翼片或者端板，其上预留的凸台与孔位可匹配紧固件安装，保证翼片在高速行驶下不出现松动。构件下部设置两处块状支撑脚，用于将整个前翼总成支撑在车身前端的安装平面上，支撑脚的贴合面可分散装配应力，避免狭长主体在撞击或者气动载荷下出现弯折。构件右端为圆筒状对接接口，可插入车身前段的定位柱或者连接杆，实现前翼模块与车身主舱的快速定位与可拆卸连接，这种接口设计也方便在赛事调试阶段快速更换不同气动布局的前翼组件。

　　设计思路上，该构件优先保证纵向抗弯刚度，狭长主体通过变截面曲面造型提升结构惯性矩，在不增加壁厚的前提下减少高速下的形变。外表面连续顺滑的曲面没有突兀的直角转折，既符合空气动力学减阻需求，也便于后续轻木铣削或者塑料打印时的走刀与成型。两端的安装耳片做了局部加厚处理，对应紧固件穿孔位置设置了凸台，避免拧紧螺丝时出现应力开裂。下部支撑脚的位置避开了前轮转向与跳动的运动包络，不会与轮胎、转向摇臂产生运动干涉。圆筒对接段的内径与长度根据车身前端定位销尺寸匹配，装配后可限制前翼的上下、左右位移，配合侧向紧固件即可完成锁止。

　　从安装边界来看，构件整体沿赛车中轴线对称布置，安装后前端突出于车身头部，两侧延伸端不超出前轮外侧的赛事规则限定宽度。下部支撑脚的底面与车身前端安装面完全贴合，安装孔位与车身预设孔位同轴，装配后前翼上表面与车身底板保持设定的离地间隙与攻角。两端翼片安装位的孔距统一，可兼容同项目不同版本的前翼片互换。圆筒接口的轴线与赛车纵向中心线重合，插入后不会出现前翼偏摆，保证整车左右气动载荷对称。构件整体高度较低，不会阻挡车手座舱视线，也不会影响前部配重块的布置空间。在实际竞技调试中，可通过在支撑脚与车身之间增减薄垫片来微调前翼攻角，进而改变整车下压力分配，适配不同赛道的直道加速与弯道抓地需求。
