单缸四冲程内燃机教学演示结构

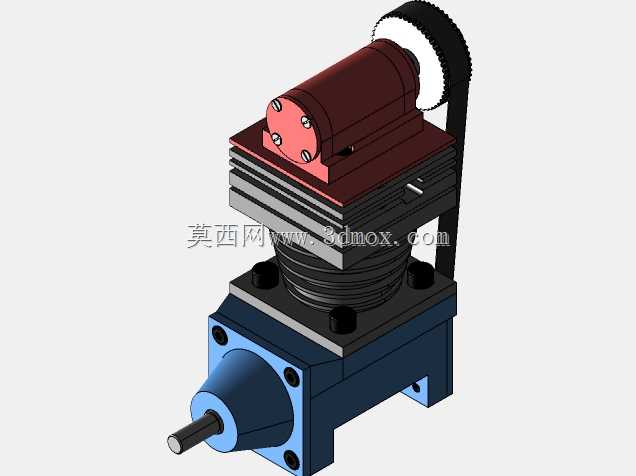

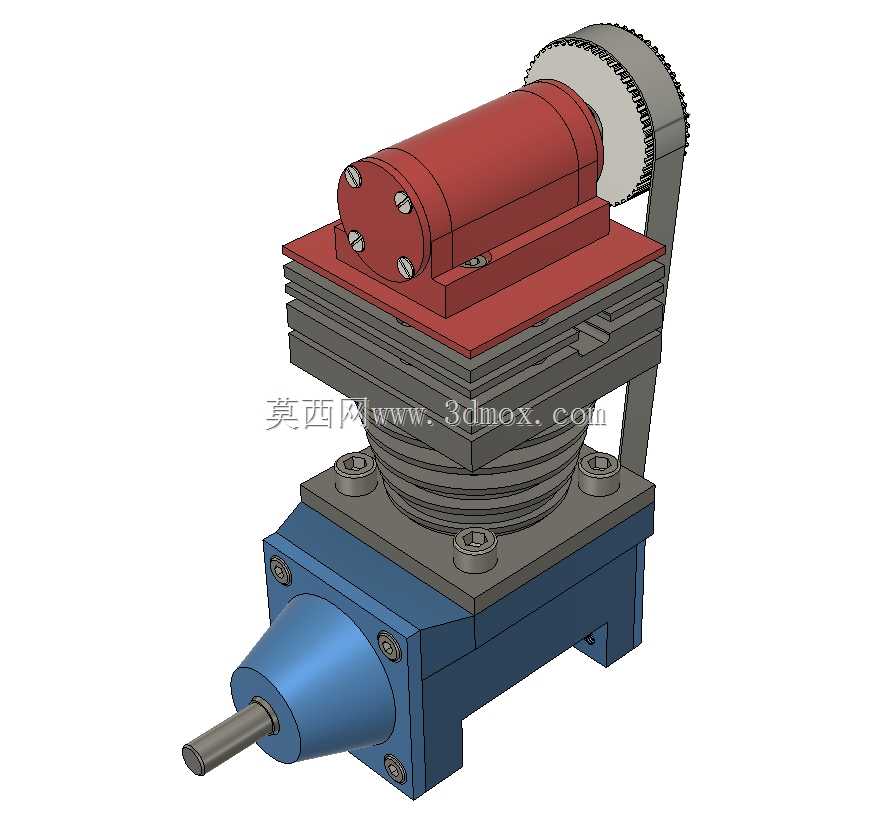

　　这套单缸四冲程内燃机结构常用于教学实验台、小型动力原理样机以及机械原理课程的拆装演示环节。在实际工程场景中，它不是直接面向量产装机的整机产品，而是把活塞往复运动、曲轴回转、气门开闭和带轮传动之间的配合关系集中呈现出来，帮助结构工程师验证运动干涉、梳理装配顺序，也便于设备选型人员理解小型动力单元的边界条件。模型中下部为曲轴箱基座，前端伸出动力输出轴，轴端保留了外接联轴器或带轮的安装空间。基座上方布置气缸体，散热鳍片沿缸体周向分层展开，既对应风冷发动机的典型冷却思路，也在视觉上强化了热区与支撑区的分界。气缸顶部为气门室罩，内部容纳凸轮、摇臂或顶杆相关配气逻辑；后侧通过同步带或齿形带将曲轴运动传递到凸轮轴端，

　　使气门开闭与活塞行程保持固定相位关系。这种布置在小型通用汽油机、航模发动机以及实验教学设备中十分常见，设计时需要重点核对活塞在上止点、下止点时的气门升程，避免气门与活塞顶发生碰撞。从结构设计角度看，基座承担全部支撑载荷，底部安装面需要预留螺栓孔与定位基准。若将其用于试验台架，应优先保证底面平面度和曲轴轴线与安装面的平行度，否则带轮传动会出现偏载，皮带寿命和转速稳定性都会受到影响。输出轴的伸出长度、轴径和键槽形式决定了外部负载连接方式；模型中轴端呈圆柱外伸形态，实际改型时可根据连接发电机、泵体或减速机构的需求补充扁位、键槽或螺纹孔。气缸与基座之间的分层结构体现了真实装配关系：缸体、垫片、曲轴箱和气门室盖各自独立，紧固件沿周向分布。

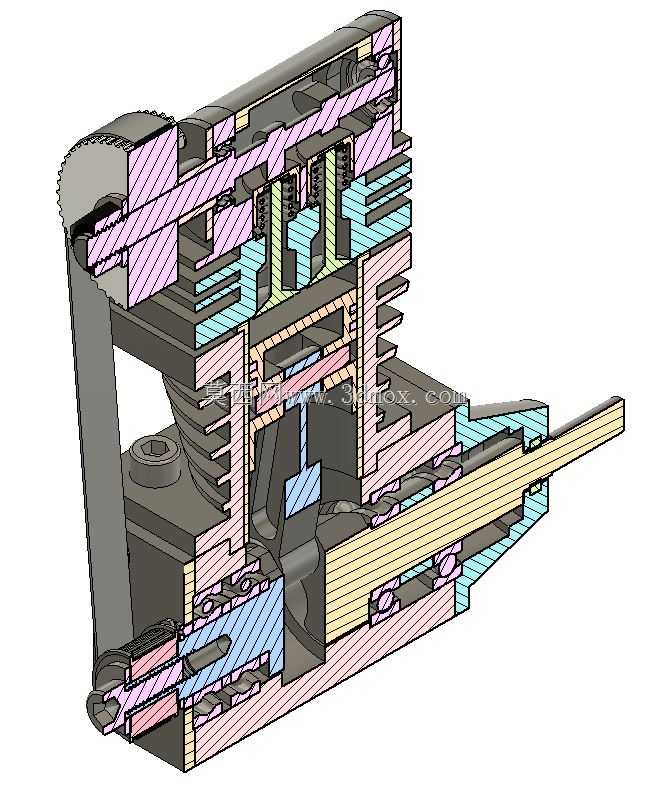

　　这种拆分方式有利于在三维环境中检查密封面压缩余量、螺栓扳手空间以及零件拆装路径。对于教学用途而言，分层清晰比追求极致外观更重要，因为学员需要通过剖切或爆炸视图理解吸气、压缩、做功、排气四个行程中各构件的动作顺序。带传动位于机体后侧，带轮直径差异隐含减速或正时传动比。若作为正时驱动，皮带齿形与带轮齿距必须匹配，张紧轮位置也要兼顾包角和装配可达性；若仅作为外部动力输出演示，则应核算皮带包角、轴承受力和侧向载荷，避免曲轴端因长期受拉而出现偏磨。模型顶部红色罩壳与黑色带轮形成明显分区，既方便识别功能模块，也能在渲染和装配指导中快速定位。散热鳍片的数量、高度和间距并非单纯装饰，它们直接影响风冷散热面积。在小型内燃机中，

　　鳍片过密会增加铸造或加工难度并阻碍气流，过疏则散热不足；设计时通常结合缸径、冲程、转速和预期热负荷确定。该模型把鳍片做成规则层叠结构，便于参数化修改，也适合后续进行热管理示意或CFD前处理。活塞、连杆、曲轴位于气缸和箱体内部，虽然外观上不可完全窥见，但外部尺寸必须为这些运动件留出足够包络空间。工程师在布置外形时，不能只按静止零件堆叠，还要让曲轴平衡重、连杆大头在整个旋转周期内都不与箱壁、螺栓凸台发生干涉。与此同时，曲轴前后轴承孔的同轴度、缸孔轴线与曲轴轴线的垂直度，是决定发动机能否平顺运转的关键几何公差。该结构还可作为进一步设计的基础骨架。例如，在前端增加飞轮可储存转动惯量，使四冲程循环中仅有的做功行程更平稳；在火花塞或喷油器位置增加点火或燃油系统元件，可扩展成完整的工作循环演示；在输出轴侧连接测功机或小负载，则能用于动力匹配试验。整机外形紧凑，上部为热源与配气区，下部为承力与输出区，后侧为传动区，这种功能分区也决定了外围罩壳、支架和检修口的布置方式。面向三维建模与设备开发人员，该结构的价值在于用较少的零件表达了内燃机最核心的运动链：活塞的直线往复经连杆转化为曲轴旋转，再通过带轮或齿轮将动力与正时信号传递出去。围绕这条主链，紧固件位置、密封面、轴承支撑、散热结构和安装边界都被明确表达，可直接用于原理讲解、方案沟通、装配验证或小型动力装置的概念设计参考。
