直列四缸四冲程发动机曲柄连杆机构

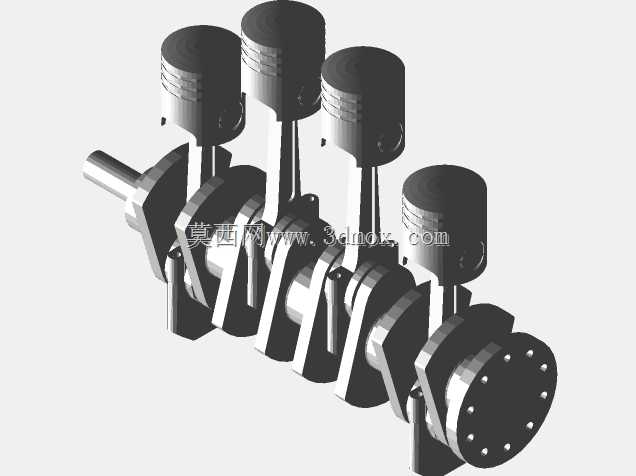

　　这套直列四缸四冲程动力核心的三维结构，完整呈现了活塞、连杆、曲轴与平衡配重之间的运动配合关系，是小排量乘用车、通用发电机组及小型工程机械动力单元中最常见的构型。在整机布置层面，四个气缸沿曲轴轴向依次排列，缸心距直接决定整机长度边界，设计时需要在相邻曲拐的重叠度、轴承宽度与冷却水套空间之间反复权衡；若缸心距过小，曲轴主轴颈与连杆轴颈的重叠长度不足，高负荷下圆角应力会快速攀升，而缸心距过大则会无端增加整机长度，给前置机舱的横置布置带来转向拉杆与散热模块的避让难题。

　　从实际功能看，该机构承担着将燃烧室内燃气爆发压力转化为旋转扭矩的核心任务。活塞顶面承受交变热负荷与机械负荷，环岸部分布置气环与油环，气环负责密封燃烧室高压气体，油环则刮除缸壁多余润滑油，二者的槽宽、侧隙与背隙直接影响机油消耗与漏气量。连杆采用大头剖分结构，剖分面通常设计为斜切口以满足缸径内的穿装要求，杆身截面多为工字形，在保证往复惯性力可控的前提下提升纵向抗弯刚度；连杆螺栓的预紧力、轴瓦的过盈量与油孔对位，是装配阶段必须严格控制的环节，任何错位都可能在高速运转时引发烧瓦或螺栓疲劳断裂。

　　曲轴部分的设计围绕发火顺序与平衡特性展开。四缸机通常采用1-3-4-2或1-2-4-3的发火间隔，使相邻做功气缸的曲拐夹角保持180度，从而获得均匀的做功间隔与较好的怠速平顺性。图中可见的扇形平衡块用于抵消旋转惯性力与一阶往复惯性力，四缸直列构型的一阶惯性力可自身平衡，但二阶惯性力仍会随转速升高而显现，部分机型会额外配置平衡轴模块。曲轴前端通常布置正时齿轮、带轮与扭转减振器，后端则连接飞轮与离合器，扭转减振器通过橡胶层或硅油阻尼吸收曲轴系的扭振，避免在常用转速区间出现共振峰值。

　　在三维建模过程中，各运动件的间隙校核是重点。活塞在上止点与气门的避让深度、连杆大头在曲柄臂上的摆动轨迹、曲轴平衡块与缸体主轴承座及机油泵壳体的最小间隙，都需要在装配体中进行动态干涉检查。活塞销与连杆小头的配合、连杆大头与轴颈的轴向间隙、曲轴止推片的定位面，共同决定了整机的轴向窜动量；窜动量过大会加剧离合器分离不彻底，过小则可能在热膨胀后出现卡滞。

　　安装边界方面，缸体上的主轴承座孔与主轴承盖形成对曲轴的回转支撑，轴承盖的螺栓孔位置、结合面平面度以及缸孔与主轴承孔的垂直度，是零部件加工与装配的基准。油道从主油道通向各主轴颈，再经曲轴内部斜油孔送达连杆轴颈，为连杆大头提供压力润滑，油孔的走向与孔径需要在保证曲轴强度的前提下满足流量需求。进排气侧、正时链室与油底壳的结合面则构成整机的密封边界，任何三维结构上的凸起或螺栓凸台，都必须在总布置阶段与周边附件留出足够的装配工具空间。

　　对于结构设计与选型人员而言，这类模型的价值不仅在于外观展示，更在于能够直观验证运动包络、支撑跨距与质量分布，从而在概念阶段判断刚度、平衡与润滑路径的合理性，为后续工程图绘制、CAE分析与样机试制提供可靠的几何基础。
