1:10比例混凝土搅拌车差速器结构

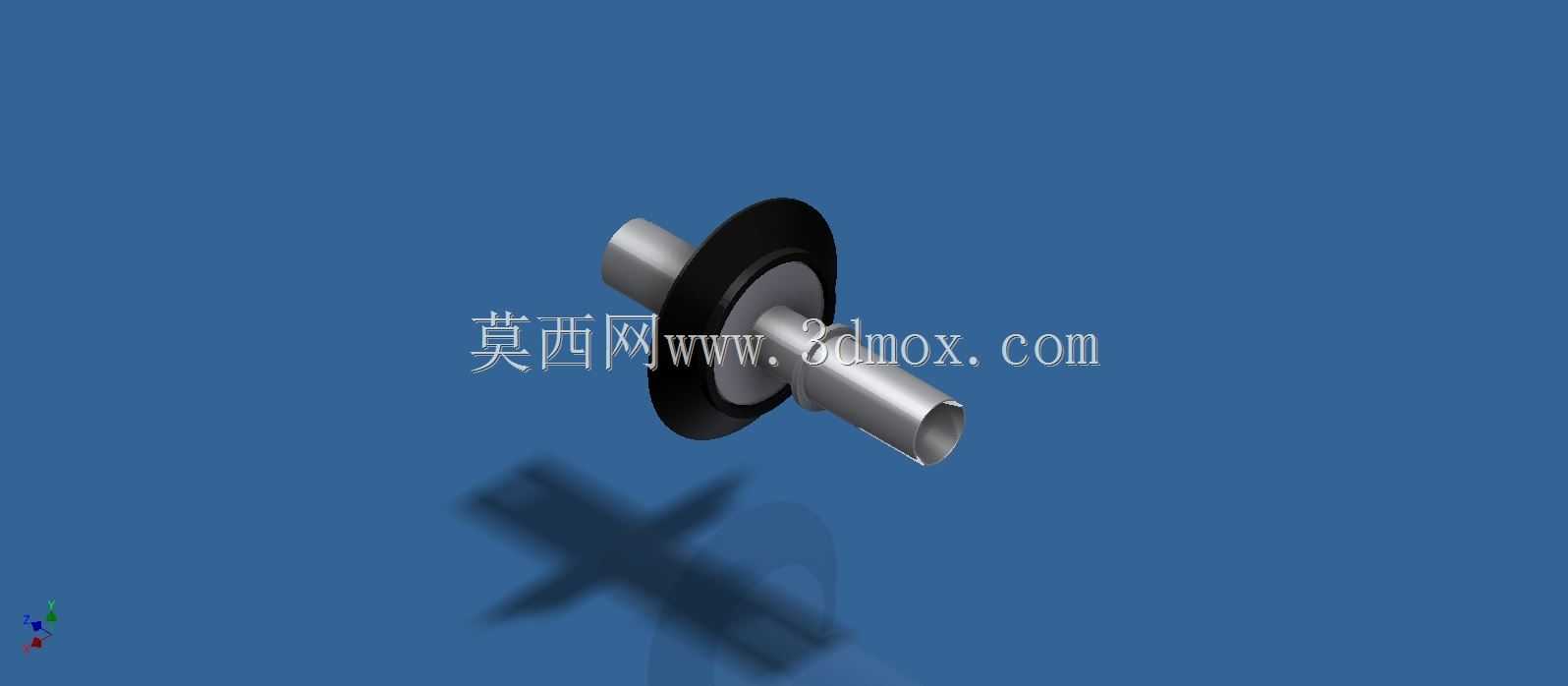

　　这套差速器模型按1:10比例构建，展示了混凝土搅拌车传动桥中核心差速单元的内部组成。模型将半轴、行星齿轮、十字轴、轴承位和壳体连接关系逐一拆开，便于观察动力进入主减后如何分配到两侧输出端，以及车辆转弯时左右轮速差如何通过行星轮自转实现补偿。

　　在工程车辆应用中，差速器不是孤立零件，而是驱动桥总成的一部分。它位于主减速器从动齿轮之后，接收经盆角齿减速增扭后的扭矩，再通过左右半轴传递给轮毂。对混凝土搅拌车这类重载、低速、频繁进出工地的车辆而言，差速器需要兼顾直线行驶稳定性、转弯灵活性和非铺装路面的通过能力。模型把这些功能对应的结构关系集中呈现：壳体承担齿轮支撑和润滑油腔边界，十字轴限定行星齿轮位置，半轴齿轮与输出端连接，垫片区域则提示磨损调整和轴向间隙控制的重要性。

　　从设计思路看，差速器的关键不在外形复杂，而在运动关系和载荷路径是否清晰。动力从盆齿传入差速器壳后，壳体带动十字轴和行星齿轮公转；直线行驶时，行星齿轮与半轴齿轮之间没有明显相对自转，两侧输出近似等速；转弯时内侧车轮阻力增大，行星齿轮绕十字轴自转，使外侧半轴转速升高、内侧转速降低，从而减少轮胎滑移。模型采用爆炸视角，正好把这种“公转传递扭矩、自转吸收速差”的逻辑表达出来。

　　尺寸与安装边界方面，该比例模型可用于教学展示、车桥结构验证或缩比样机方案沟通。实际建模时需要重点核对几处配合：差速器壳与主减从动齿轮的安装止口、轴承颈与圆锥滚子轴承的配合直径、十字轴轴颈与行星齿轮孔的间隙、半轴齿轮花键或法兰输出位置，以及左右壳体合箱后的同轴度。若用于进一步装配设计，还应预留桥壳内部空间、制动端连接面和半轴抽出方向，避免齿轮外径与桥壳内壁、润滑油道或加强筋发生干涉。

　　对于结构设计人员，这类模型的价值在于帮助判断齿轮布置是否合理。行星齿轮数量、球面垫片厚度、半轴齿轮支撑跨度和壳体刚度，都会影响差速器在冲击载荷下的耐久性。重载车辆起步或工地脱困时，齿轮啮合区会承受短时高峰载荷，若壳体刚性不足，十字轴孔位变形会导致行星轮偏载，进而出现点蚀、卡滞或异常磨损。模型中各零件按装配顺序展开，也适合用来检查维修拆装路径：先退出半轴，再打开桥壳或轴承盖，随后取下差速器总成，最后分解十字轴、行星轮和半轴齿轮。

　　从选型角度看，差速器需要与主减速比、桥壳承载级别、轮胎滚动半径和整车总质量匹配。混凝土搅拌车还存在上装搅拌负载和重心偏置问题，驱动桥在转弯、颠簸和坡道起步时受力更复杂，因此差速器壳体通常采用较高强度结构，齿轮参数也偏向承载能力而非单纯轻量化。该模型虽然是缩比件，但保留了这些工程特征，可作为理解开式差速原理、车桥布置和零部件接口关系的直观参考。

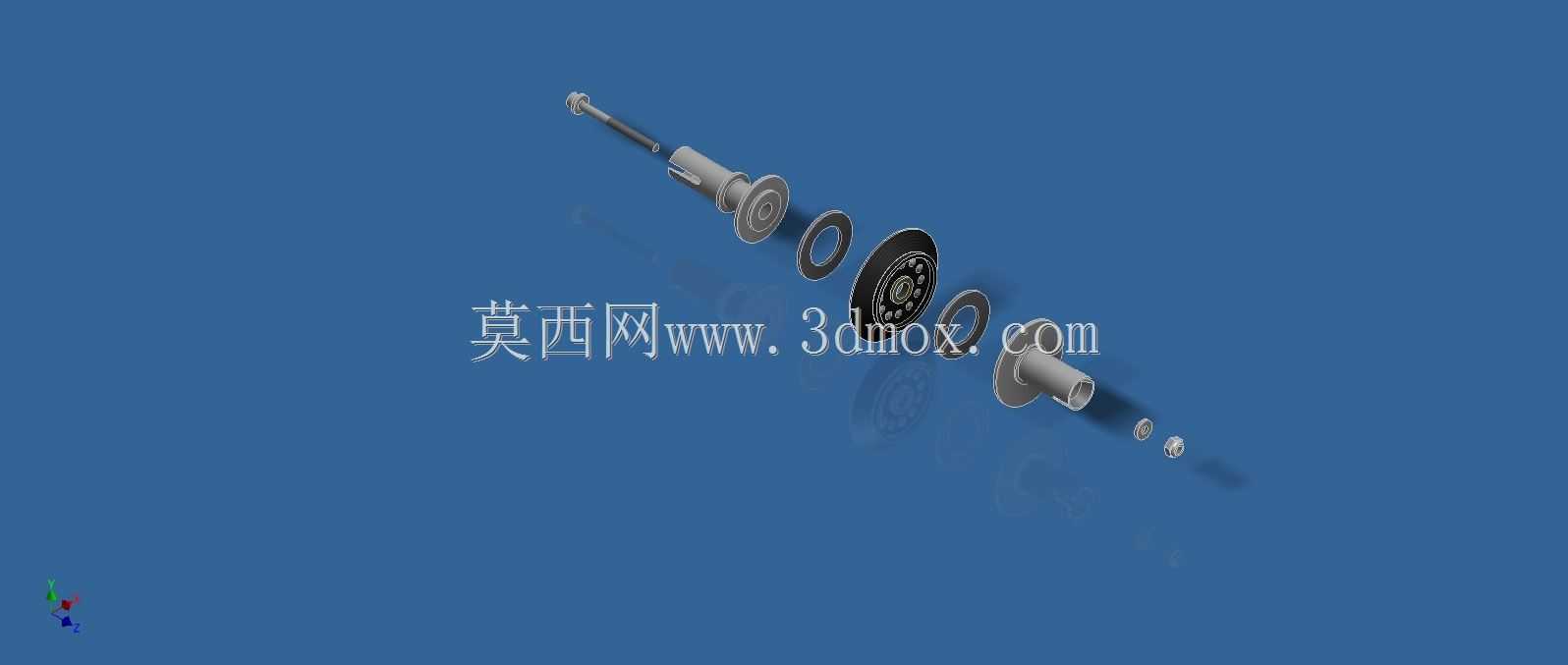

　　建模表达上，爆炸图没有把零件随意散开，而是沿实际装配轴线布置，这对工程沟通很重要。观察者可以顺着轴线看到输入、差速、输出三段关系，也能识别轴承、垫片、紧固件在总成中的位置。若后续用于有限元分析，可重点关注差速器壳轴承座、十字轴孔和法兰连接区；若用于运动仿真，则可施加左右轮不同阻力矩，验证行星齿轮自转与半轴差速输出是否符合预期。整体来看，该模型把混凝土搅拌车驱动桥中最基础也最关键的差速功能拆解到位，适合用于结构学习、装配校核和方案展示。
