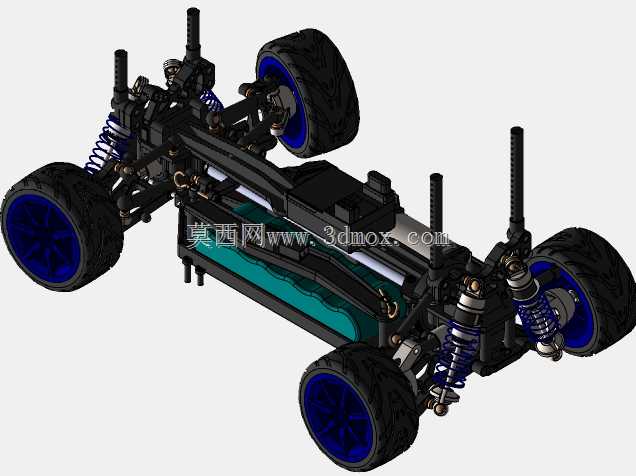

这套结构的核心并不是追求外观覆盖件的完整度,而是把一辆四轮遥控模型车最影响行驶表现的行走系统、传动系统和支撑系统完整呈现出来。实际做模型车开发时,很多问题都出在底盘布局和悬挂匹配上:轮距过窄会让高速过弯侧倾明显,避震行程不足会让飞坡落地时避震器直接触底,传动轴角度过大则会在大行程压缩时出现卡顿甚至扭断。这个模型把这些关键部位都做了独立拆分,能够直接观察各部件在极限姿态下的相对位置,对前期校核干涉很有帮助。
从使用场景看,这类底盘主要面向非铺装路面行驶,包括砂石地、草地、土路以及带有起伏落差的小型跳台。和平跑车架不同,越野底盘需要兼顾抓地、通过性和冲击吸收能力,因此四个车轮都采用了独立摇臂结构,并通过可调式螺旋弹簧避震器与车架连接。避震器上端固定在车架中部的立式支柱上,下端连接下摆臂,这种布置能够让车轮在上下跳动时保持相对稳定的外倾角变化,减少轮胎接地面的损失。模型中弹簧与阻尼筒做了分离式表达,可以清楚看到预压调节位置、安装耳座方向以及摇臂铰接点的空间关系。
传动部分采用中置动力向后桥和前桥分配的形式,中央传动轴沿车架纵向布置,两端通过万向节连接前后差速器总成。这样的设计在遥控模型车里很常见,优点是结构紧凑,动力传递路径短,同时能够适应悬挂跳动时接杯角度的变化。需要注意的是,中央传动轴与前后差速输入轴之间的夹角不能过大,否则高速运转时会产生额外振动,也会加速十字销和接杯磨损。建模时如果只看静止状态,很容易忽略悬挂压缩到底和拉伸到顶两个极限位置,这个结构把轮组、摇臂、传动轴和避震器全部装配在一起,正好可以用于检查全行程内的运动干涉。
车架主体采用上下分层的布局思路,下层承担主要抗弯和抗扭任务,上层布置电子设备安装位,包括电池仓、接收机位以及舵机固定区域。电池仓位于车架中部偏低位置,这种布置有助于降低整车重心,减少急加速和急刹车时的俯仰趋势。前后防撞和车壳柱位置也预留出来,说明设计时已经考虑了后续外壳装配和落地碰撞防护。四个车轮带有明显的越野胎纹,轮毂内侧留有较大空间,能够容纳六角结合器和轮轴锁紧结构,轮胎外径和宽度也比普通平跑胎更大,目的是在松软路面获得更大接地面积。
从安装边界看,前悬挂转向节处集成了轮轴、轴承位、转向摇臂和避震下支点,部件集中但层次清楚。转向拉杆从舵机方向延伸至转向节,通过球头扣连接,能够在车轮上下运动时避免转向角度被强行拉扯。后悬挂结构与前悬类似,但省去了转向执行部分,主要负责驱动力输出和侧向支撑。前后摇臂与车架之间的铰接销保持同轴,装配时需要控制销轴与衬套之间的间隙,间隙过小会影响悬挂回弹顺畅度,过大则会让车轮在弯道中出现虚位。
在结构设计思路上,这类模型车并不只是把真实汽车按比例缩小,而是要在有限尺寸内解决冲击、传动效率和维修便利性三个问题。避震器采用外露立式安装,便于更换弹簧和调整阻尼;差速器外壳做成独立组件,能够单独拆解维护;车壳柱采用高位布置,既给轮胎跳动留出空间,也能避免车壳在大行程下摩擦轮胎。模型中还能看到多处螺丝孔位和定位凸台,这些细节决定了实物装配时的工艺顺序:先装差速和轴承,再合入摇臂与传动轴,最后安装避震器和电子设备,若顺序颠倒,很多紧固件会被周边零件挡住。
对于三维建模从业者来说,这个结构的价值在于它不是单一零件展示,而是一个包含运动关系的装配体。检查重点应放在轮心高度变化时传动轴长度补偿、避震器压缩方向与摇臂弧线的匹配、转向极限下轮胎与车架边缘的安全距离,以及电池、舵机等部件在车架上的维护空间。把这些关系处理好,后续无论做仿真分析、3D打印验证还是加工改装件,都会减少反复修改的成本。
