HitecD930大扭矩数字舵机结构设计

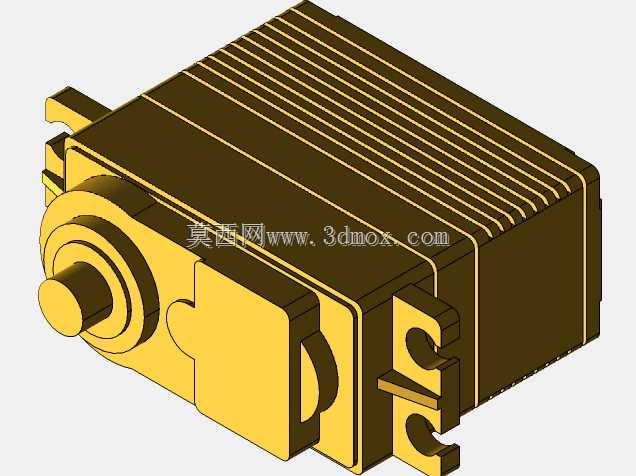

　　做机器人关节和小型舵机控制机构选型时，最先要卡的不是标称扭矩，而是安装边界与输出轴的配合公差，这台Hitec D930的壳体测绘思路，就是从装机干涉校核倒推出来的。拿到实物先扫壳体外形，顶部的散热鳍片不是装饰件，连续堵转或高频摆动时，金属壳上的纵向筋条把内部驱动板和减速组的热量导到外表面，鳍片间距留得足够宽，装配后即使贴在碳纤机架上，也不会把散热通道完全堵死。壳体两侧的安装耳是最容易被忽略的受力点，耳座上的通孔中心距、孔边到壳体侧壁的距离都按实测绘出，装机时穿M3螺丝，耳座背面做了沉台，螺丝头不会凸出来刮擦连杆，也能避免拧紧时壳体局部应力集中开裂。输出轴端的台阶尺寸直接决定摇臂适配性，轴径、D形切边位置、轴伸长度都按实物还原，

　　配套标准金属舵机摇臂时，轴向不会窜动，周向也不会打滑；轴根部的轴承位藏在前端盖里，建模时把轴承外圈的配合公差按过渡配合预留，前盖和主壳体的止口对齐，装配后减速齿轮组的同轴度能控制在合理范围，不会出现扫齿或卡滞。从实际使用场景看，这类大扭矩舵机多用于仿生机器人腿部关节、航模舵面控制、小型自动化设备的角度切换机构，内部集成直流电机、金属齿轮减速组、位置反馈电位器与驱动控制电路，外部PWM信号输入后，内部电路比对目标角度与当前反馈位置，驱动电机转动，经多级齿轮减速后带动输出轴转到指定角度，保持位置时靠电机堵转力矩锁止，金属壳体既承担结构支撑，也起到电磁屏蔽和散热作用。建模过程中没有只做外观曲面，而是把内部齿轮腔的壁厚、螺丝柱深度、

　　出线口位置都做了还原：壳体四周的装配螺丝柱从主壳一直延伸到前盖，拧紧后整个箱体刚性足够，大扭矩输出时不会出现壳体开合变形；尾部出线槽留了圆角，线材弯折时不会被锐边割破绝缘层，槽宽适配常规舵机三线护套，不会压线。做机构装配仿真时，把输出轴的摆动范围按实际机械限位设定，两侧耳座的安装孔可直接对接标准舵机机架，不用额外打孔转接；顶部鳍片的高度也做了校核，相邻两个舵机并排安装时，鳍片之间保留散热间隙，不会互相贴合积热。很多新手画舵机模型只画个方块加输出轴，实际装机才发现螺丝孔位对不上、壳体凸起和旁边的连杆打架，这个测绘模型把所有外部装配特征都做准，用来做设备总装时，能直接在三维里检查运动包络：输出轴带摇臂摆动到极限角度时，摇臂和壳体鳍片、

　　安装耳之间的安全间隙一目了然，提前避开结构干涉。壳体侧面的定位凸台也按实物做出，部分专用机架会靠这个凸台做周向定位，防止舵机在大扭矩反作用下自身转动；前端盖和主壳体的分型面平整，装配后没有错位台阶，既减少灰尘进入齿轮腔，也让外观更规整。从传动设计角度看，多级减速齿轮全部藏在密闭腔体内，输出轴轴承承受径向载荷，壳体的刚性直接影响齿轮啮合间隙，模型里保留的壳体壁厚和加强筋，正是为了让受力路径从安装耳均匀分散到整个箱体，避免局部变形导致齿轮啮合异响、寿命缩短。
