蜗杆传动齿轮啮合关系演示结构

　　这套演示结构核心用于直观呈现蜗杆与蜗轮类传动副的齿轮啮合约束逻辑，在传动机构开发、职业技能实训、机械原理教学场景中都有很高的实用价值。日常做非标传动方案选型时，很多设计新人容易混淆蜗杆传动的啮合侧隙、传动比匹配、运动方向约束逻辑，单纯翻阅机械设计手册的二维示意图很难建立空间啮合认知，这个实体化的演示结构刚好能把抽象的齿轮配合关系转化为可观察的空间形态。

　　从结构组成来看，整套部件仅包含两个核心传动件：一个是轴线水平布置的圆柱蜗杆，杆身加工出连续螺旋齿面；另一个是轴线与蜗杆空间垂直的盘状蜗轮，轮缘分布对应啮合的弧形齿槽。两个零件的轴线在空间中呈90度交错布置，这也是圆柱蜗杆传动最典型的安装特征，和平行轴圆柱齿轮传动、相交轴锥齿轮传动的轴线布局有本质区别。设计时特意将两个零件采用不同配色区分，蜗杆做通体红色处理，蜗轮采用红蓝四等分色块标识，转动过程中可以通过色块位置清晰判断蜗轮的转角变化，快速核算蜗杆头数与蜗轮齿数对应的传动比关系。

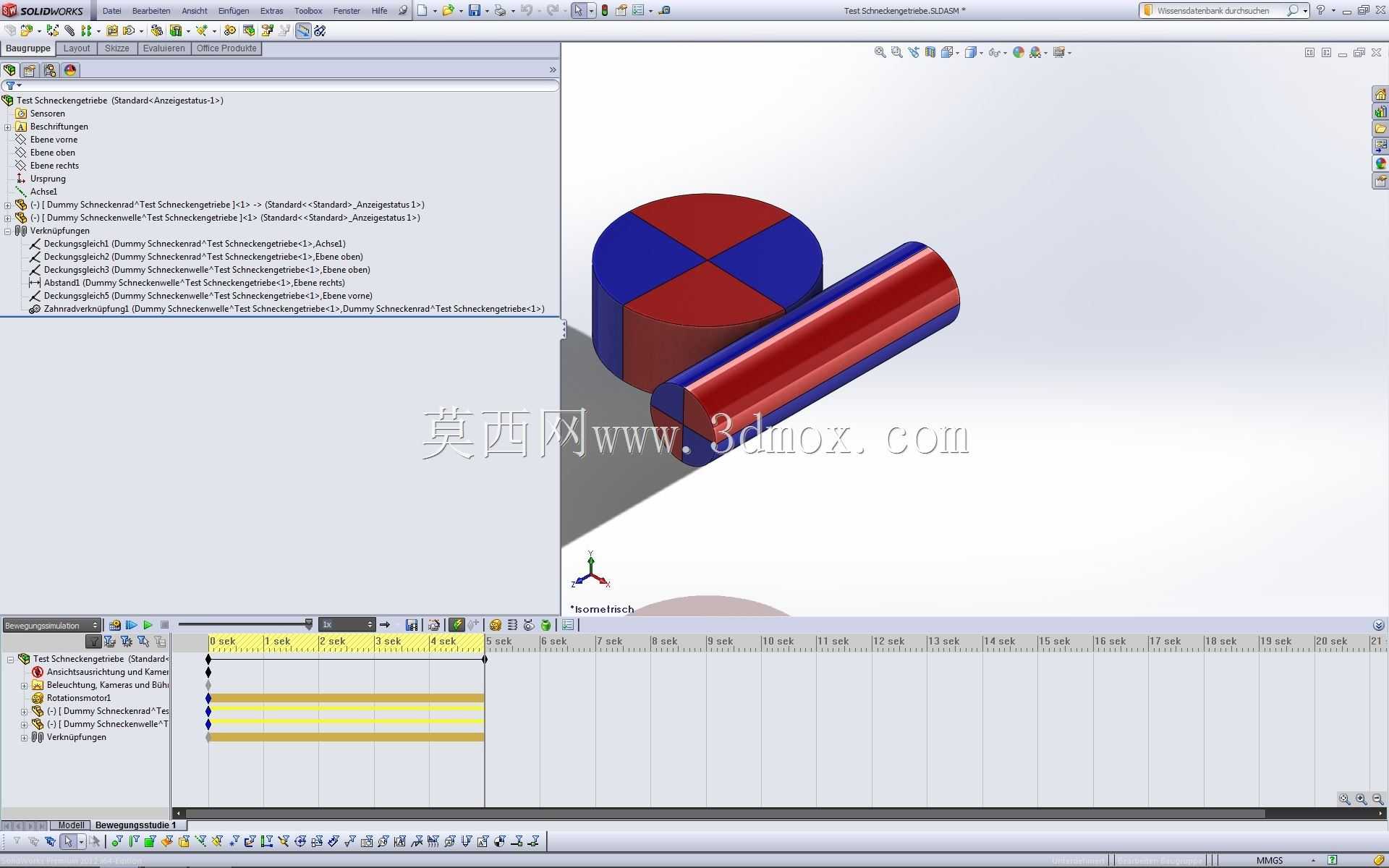

　　建模过程中，齿面的配合约束是整个结构的核心难点。蜗杆的螺旋齿面属于空间曲面，建模时先通过螺旋线扫描生成基本齿廓，再按照啮合方程修正齿面接触区域，避免出现齿面干涉；蜗轮的齿槽并非普通直齿结构，而是要根据蜗杆的螺旋包络轨迹生成弧形凹面，保证啮合时齿面为线接触而非点接触，这直接决定了传动的承载能力与平稳性。完成零件建模后，在装配环境中添加机械配合里的齿轮齿条约束，将蜗杆的旋转运动映射为蜗轮的定比转动，同时锁定两个零件的中心距，还原真实传动副的安装边界。

　　实际设备应用中，这类蜗杆传动结构常被用在需要大传动比、自锁需求的工位，比如小型输送线的分度机构、自动化设备的升降驱动、工装夹具的锁紧机构。它的核心优势是单级传动比远大于普通圆柱齿轮，结构紧凑体积小，且当蜗杆导程角小于当量摩擦角时具备反向自锁特性，停机后蜗轮端无法带动蜗杆转动，可避免负载下坠引发安全事故。但设计选型时也需要注意，这类交错轴传动的摩擦损耗更大，传动效率普遍低于平行轴齿轮，不适合长时间连续高功率运转的场景，且啮合侧隙会随磨损逐步增大，高精度分度场景需要增设消隙结构。

　　从安装边界来看，两个传动件的中心距是核心安装尺寸，加工时箱体上的两组轴承孔位置度必须严格控制，中心距偏差过大会导致齿面啮合侧隙异常，偏差过小会出现卡滞、磨损加剧，偏差过大则会产生冲击、反向回程间隙超标。同时两轴线的垂直度公差也需要严格约束，轴线偏斜会让齿面接触区域偏移，无法实现全齿宽啮合，大幅降低承载寿命。演示结构中省略了两端的支撑轴承、箱体、密封件等外围部件，只保留核心传动啮合件，目的就是让观察者直接看到齿面的接触状态，理解装配公差对传动性能的影响。

　　在做传动方案验证时，通过这个三维结构可以直接做运动仿真，观察不同蜗杆头数下蜗轮的转向变化、转速匹配关系，也能模拟不同中心距偏差下的齿面干涉情况，提前排查二维设计中容易忽略的空间结构问题。对于教学场景而言，它可以把机械原理课本上的啮合公式、传动比计算转化为可视化的运动过程，帮助学习者快速建立空间传动的设计思维，避免在实际项目中出现轴线布局错误、齿形匹配失误等基础问题。
