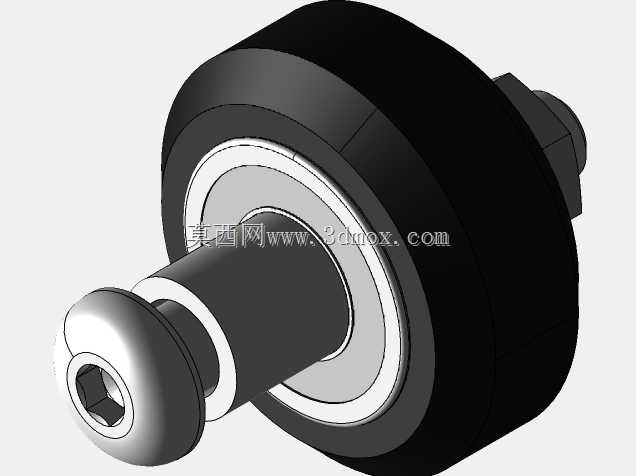

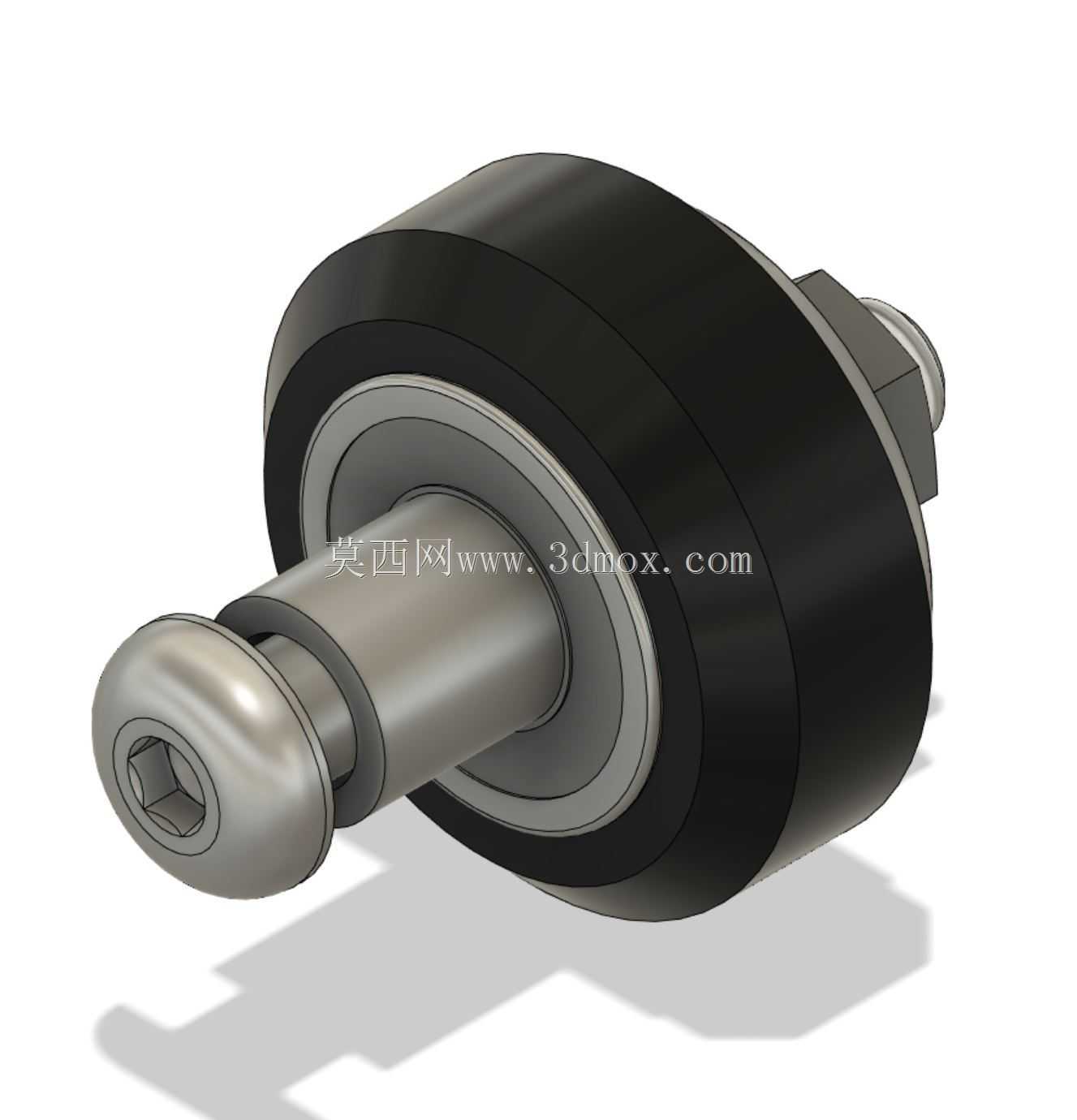

该从动滚轮组件主要应用于桌面级FDM熔融沉积成型设备的X轴运动滑台,作为打印头承载滑车沿X向线性导轨运动的核心支撑与导向部件,承担滑车自重、打印头组件重量以及运动过程中的径向载荷,同时通过滚轮与导轨型面的贴合约束滑车的横向窜动,保证打印头在X向全行程运动过程中的位置精度与运行平顺性。
从实际设备运行工况来看,X轴滑车需要在打印作业中频繁进行往复加减速运动,部分高速打印工况下瞬时加速度可达0.5G以上,这就要求滚轮组件既要具备足够的径向承载能力,又要保证转动阻力极低且运行过程无卡滞、无明显跳动。该组件采用包胶滚轮+内嵌滚动轴承+阶梯安装轴+轴向锁紧螺钉的组合结构,黑色外圈为聚氨酯类包胶材质,这类材料具备适当的硬度与弹性,既能与金属导轨表面形成足够的摩擦驱动力,又可以吸收运动过程中的微小振动,降低打印过程中的振纹风险,同时避免金属滚轮直接接触导轨造成的导轨磨损与运行异响。
设计过程中首先需要匹配对应设备的X轴导轨截面尺寸,滚轮外圈的型面需要与导轨的圆柱/平面配合面完全贴合,保证接触应力均匀分布,避免局部应力集中造成包胶层过早老化或凹陷。内嵌的标准滚动轴承被完全包裹在包胶轮内部,轴承内圈与阶梯安装轴的轴颈形成小间隙过渡配合,安装轴的轴肩对轴承内圈形成轴向定位,防止轴承在轮体内发生轴向窜动。组件的轴向锁紧采用内六角沉头螺钉,螺钉穿过安装轴的中心通孔后可直接固定在滑车的安装立板上,这种贯穿式锁紧结构可以让整个滚轮组件的安装定位完全依托滑车的安装基准面,不需要额外的卡簧或锁紧螺母进行轴向固定,既压缩了组件的整体轴向尺寸,也减少了装配过程中的零件数量。
安装边界方面,该组件的轴向总长度由安装轴的伸出长度、轮体宽度以及锁紧螺钉的头部厚度共同决定,设计时需要保证轮体内侧与滑车安装板之间预留0.2-0.5mm的间隙,避免轮体转动过程中与安装板发生摩擦剐蹭;径向方向上,轮体的外圆直径需要与滑车的安装孔位、相邻导向轮的中心距匹配,保证滚轮压合在导轨上时,包胶层存在合理的预压量,预压量过大会导致转动阻力增大、电机负载升高,预压量过小则会出现滑车与导轨之间的间隙,打印过程中产生晃动,直接影响成型件的尺寸精度与表面质量。
从结构细节来看,安装轴的一端设计为球面过渡结构,既可以避免装配过程中尖锐棱边划伤操作人员或导轨表面,也可以在滑车进行维护拆装时起到导向作用。轮体两侧的金属挡边可以对轴承形成轴向防护,避免打印过程中产生的塑料粉尘、碎屑进入轴承滚道内部,延长轴承的维护周期。这类滚轮组件通常在同一台X轴滑车上配置3-4个,分别布置在导轨的上下或两侧,通过偏心安装轴与该类固定轴的配合,可以精确调整滚轮与导轨之间的预紧力,最终实现滑车全程无旷量、低阻力的线性运动。
在建模过程中,需要重点保证轴承安装位的同轴度、轮体圆柱面与安装轴轴线的径向圆跳动公差,这些形位公差直接决定了滚轮转动时的径向跳动量,若跳动过大,会导致打印头在X向运动时出现周期性的高低起伏,在打印件表面形成规律性的波纹缺陷。同时包胶层的厚度也需要经过校核,厚度过小会导致吸振能力不足、轴承承受的冲击载荷增大,厚度过大则会降低轮体的径向刚性,高速运动时容易产生形变,影响运动精度。
