3D打印机X轴滑块用螺栓式滚轮总成

　　该滚轮总成主要面向桌面级FDM设备X轴运动滑台的支承与导向需求，用于在型材导轨或光轴上承担滑台及打印头组件的径向载荷，并将滑动摩擦转化为滚动摩擦，以降低运动阻力、提高定位平顺性。在实际装机场景中，这类部件常成对或成组布置于运动托架两侧，通过偏心调节或垫片调整形成对导轨的适度预压，抑制滑台在高速启停、加减速及换向过程中的晃动与间隙。

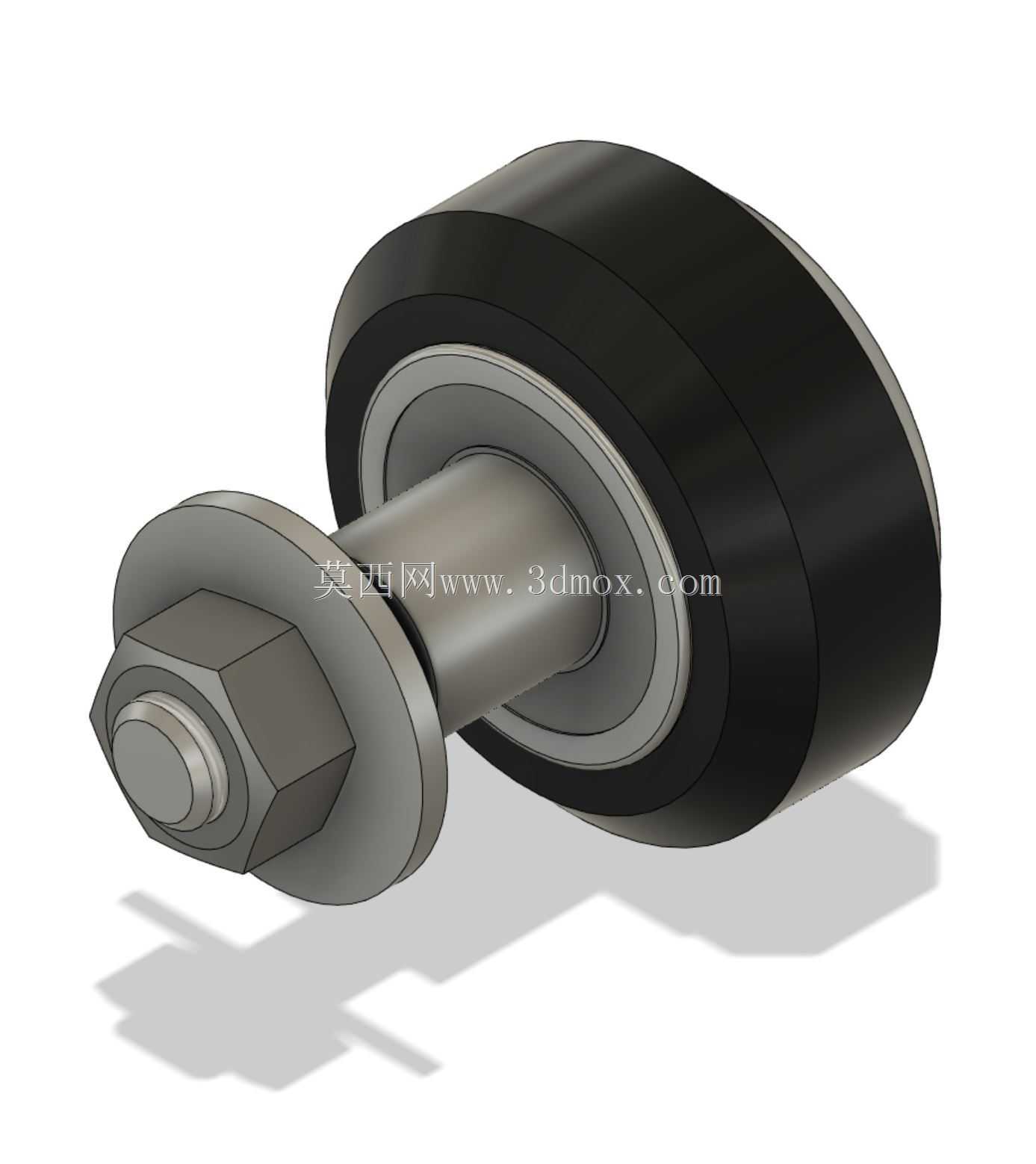

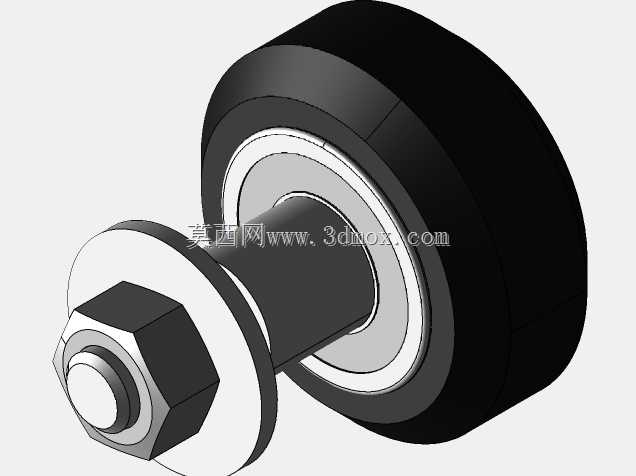

　　从结构组成看，总成由外圈滚动体、内轴紧固件及垫圈等部分构成。外圈采用较大直径的圆柱工作面，以增大接触线并降低接触应力，表面材质通常兼顾耐磨性与适当弹性，能够在运行中吸收微小振动，同时避免对导轨面造成过度压伤。中部内置回转支承，使外圈可绕固定轴顺畅旋转；轴件一端采用六角头与螺纹结构，便于直接穿过滑台安装孔并以螺母锁紧，另一端通过轴肩与平垫控制轴向位置，形成结构紧凑的悬臂式支承。

　　设计思路的核心在于把支承、导向与安装接口集成在一个独立组件内。相比分开采购轮子、轴承、螺栓再现场配装的方式，这种总成在建模阶段就明确了同轴度、轴向限位和锁紧关系，能够减少装配误差累积。外圈宽度与直径的比例经过权衡：较宽的轮面有利于提高承载稳定性和抗倾覆能力，而较大的外径则能在相同线速度下降低转速，改善滚动接触状态。轴件长度需覆盖轮体、轴承、两侧垫圈以及滑台板厚，并预留足够的螺纹啮合长度，以保证锁紧后不会因振动松脱。

　　在安装边界方面，重点关注的是轴径与滑台孔的配合、螺母锁紧空间以及外圈与周边结构的运动包络。六角头与螺母需要预留扳手操作空间，避免与同步带、带轮、线缆拖链或打印头支架发生干涉。轮体外圆与导轨接触面之间应保留可调间隙或预压量，装配时通过拧紧程度、偏心衬套或调整螺钉控制接触压力；过紧会增大转动阻力并加速磨损，过松则会导致滑台漂浮、打印表面出现振纹。轴向方向上，垫圈与轴肩决定轮体的窜动量，合理的微小间隙可保证外圈自由转动，同时限制不必要的轴向偏移。

　　建模时需要分别处理回转体、六角特征和装配关系。外圈可通过草图旋转生成，再依据实际材料分区表达外观；轴件采用旋转或拉伸形成主体，并在端部切除或添加螺纹修饰以表达六角头与螺母连接；垫圈作为独立零件有助于后期修改板厚或调整预紧。装配中应保证轴承内外圈与轴、轮体的同轴关系，并在工程图中标注关键尺寸：总宽、轮径、轴径、螺纹规格、六角对边尺寸以及安装孔位要求。对于运动仿真，可将外圈设置为绕轴旋转副，检查滑台沿X轴往复运动时是否与相邻构件产生干涉。

　　在使用维护层面，这类滚轮总成的寿命与预紧状态、导轨清洁度和润滑条件密切相关。3D打印车间中容易积聚粉尘和材料碎屑，若进入轮面与导轨之间，会造成滚动阻力波动并影响打印质量。结构设计时应尽量让轮面暴露但便于擦拭，必要时在周边预留除尘或刮屑空间。选型阶段则需根据滑台质量、打印头重量、加速度目标和导轨形式确定轮径、数量及布置跨距；跨距越大，抗俯仰和偏摆能力越强，但也会增加滑台尺寸与惯量。

　　总体而言，该模型不是孤立的外观零件，而是一个服务于直线运动系统的功能单元。它把承载、回转、锁紧和导向整合为一体，适合在结构设计阶段用于验证X轴托架布局、安装空间和运动干涉，也可作为类似轻型输送机构、平移滑台或导引装置的参考结构。
