莫利手动夹紧定位机械机构

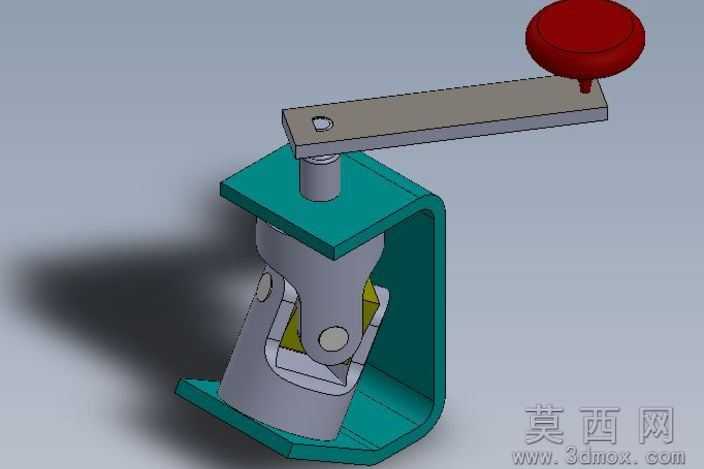

本作品为手动操作的夹紧定位类机械机构，采用三维建模软件完成全参数化设计与装配搭建，整体结构紧凑，操作逻辑直观，可作为小型工装夹具的参考设计方案。建模过程中首先完成各零部件的独立参数化绘制，对C型安装基座、旋转驱动轴、摇臂组件、夹紧执行块、联动铰接件等核心部件分别进行结构细化，严格匹配各部件的装配公差与运动间隙，确保后续装配后运动无卡滞。材质渲染阶段，对C型基座赋予青绿色金属烤漆材质，模拟工业工装常用的表面处理效果；摇臂采用哑光灰铸铁材质，还原金属构件的磨砂质感；顶部操作旋钮设置为亮红色哑光塑料材质，既符合工业操作件的醒目标识要求，也通过色彩区分提升了模型的视觉层次感；内部铰接销轴、联动块分别赋予抛光金属与黄铜材质，清晰区分不同功能的构件。结构设计上采用摇臂旋转驱动的联动夹紧逻辑，操作人员转动顶部带红色旋钮的摇臂时，驱动轴带动内部的偏心铰接结构运动，推动下方的夹紧执行块沿导向轨迹下行，实现对放置于基座底部工位的工件的快速夹紧定位，反向转动摇臂即可松开工件，整个运动行程经过精准测算，夹紧力稳定，操作行程符合人体工学，无需额外动力源即可完成手动夹紧作业。设计过程中重点优化了铰接部位的受力结构，对销轴连接位置做了应力分散处理，避免长期使用后出现结构变形，同时简化了整体零件数量，降低后续加工制造的难度与成本，各部件均采用常规机械加工工艺即可生产，具备较强的实际落地可行性。模型装配阶段严格按照实际机械装配流程完成配合约束，转动副、移动副的约束设置完全匹配真实机构的运动逻辑，可直接用于运动仿真演示，直观展示夹紧机构的工作过程，也可作为机械原理教学的演示案例，帮助理解手动夹紧机构的联动逻辑与结构设计要点。
