紧凑型工控设备钣金安装机箱结构设计

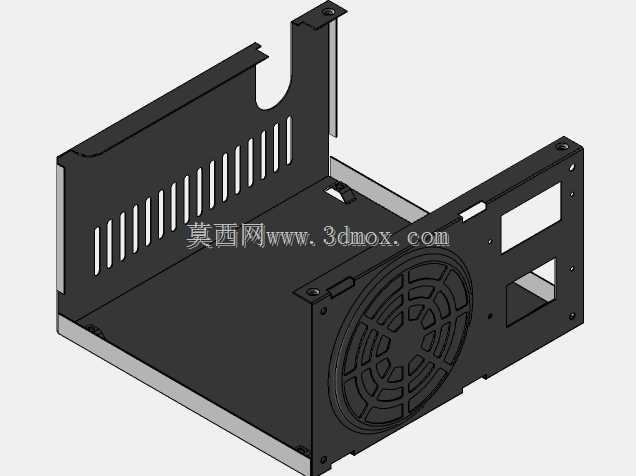

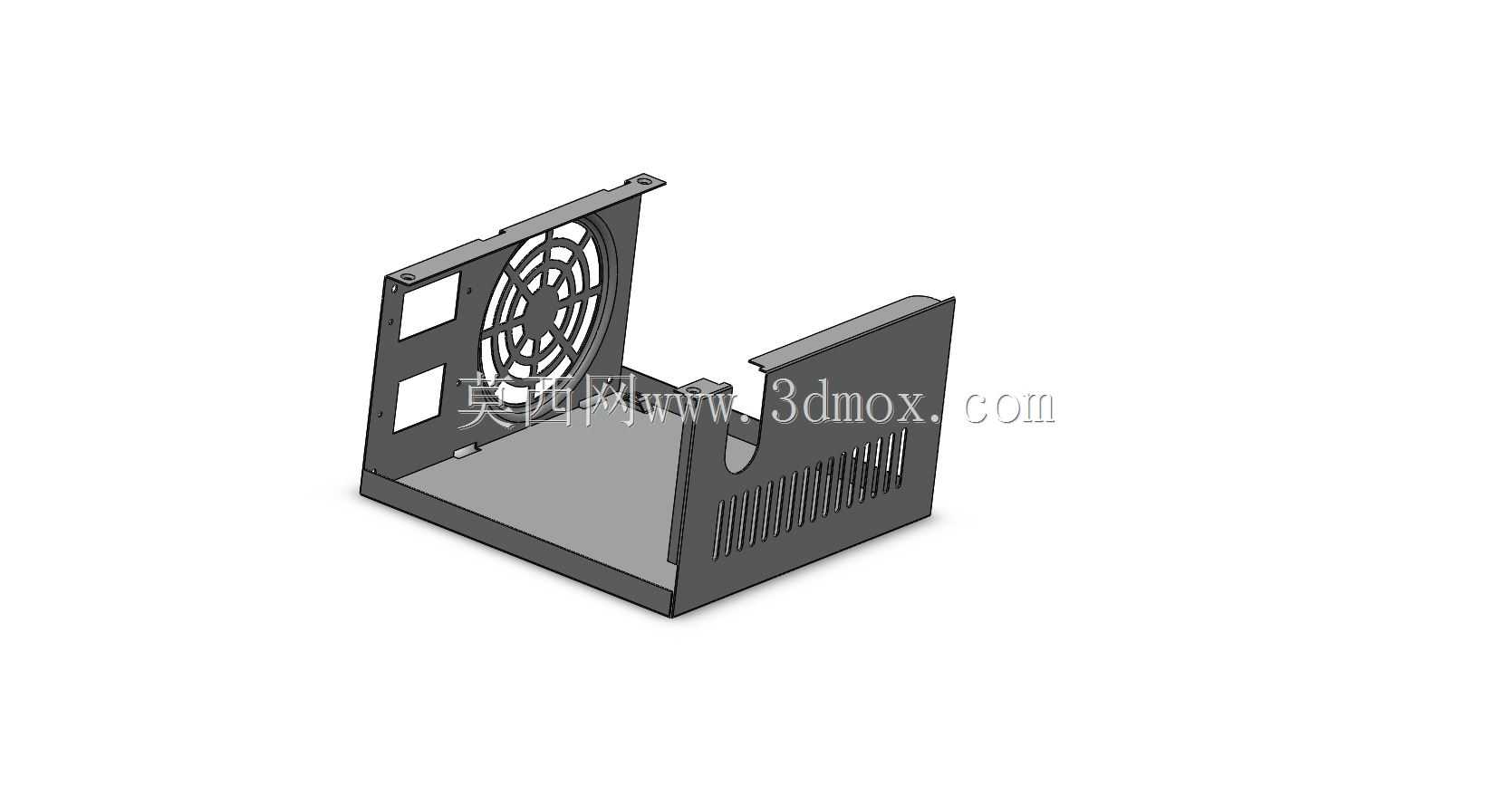

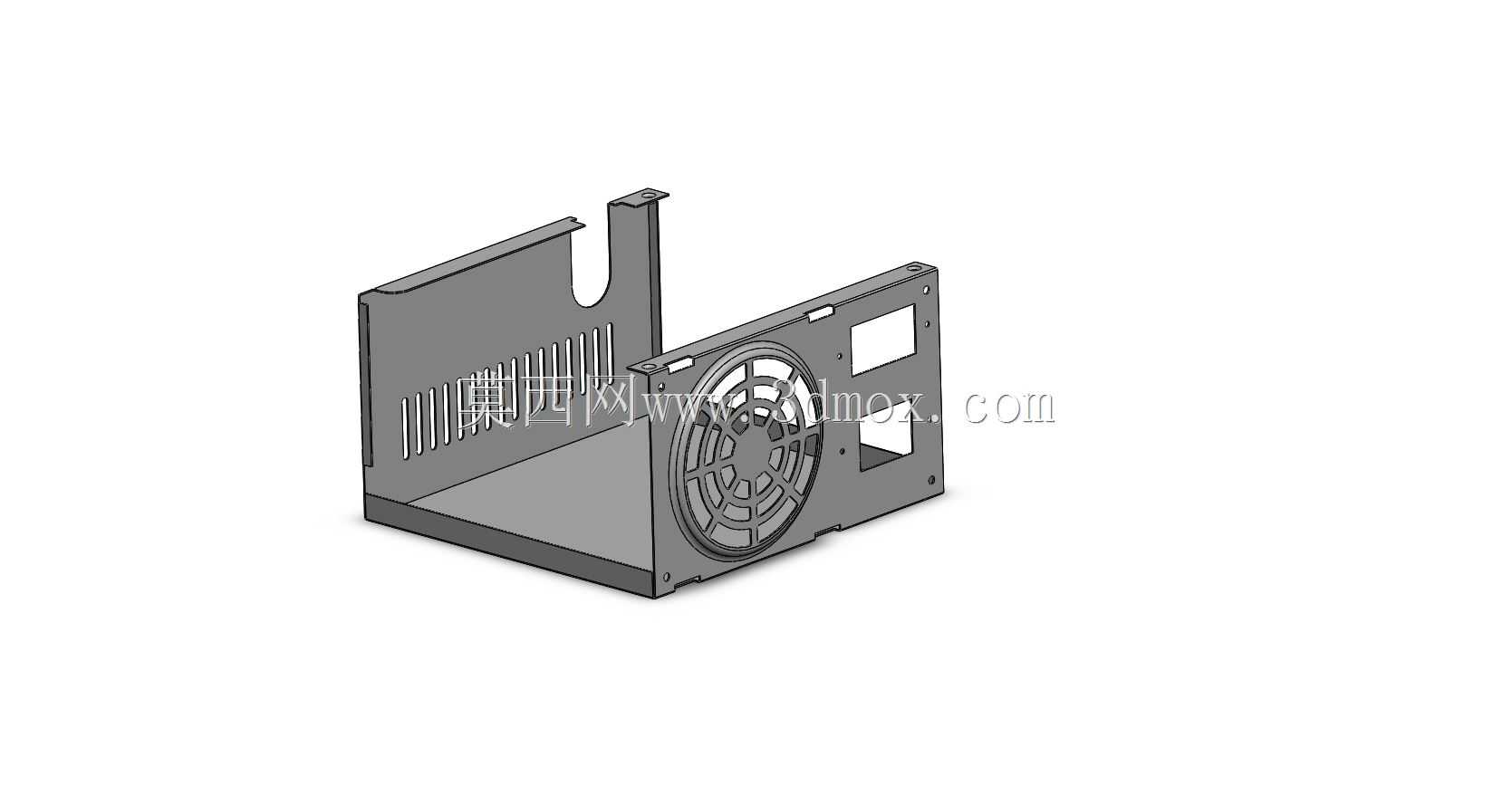

　　在工业传感配套、小型嵌入式控制单元的部署场景中，这类紧凑型钣金安装壳体的使用覆盖了设备内置安装、狭小控制柜内集成、桌面式小型控制终端搭载等多个工况，核心作用是为内部的控制电路板、传感处理模块、小型供电单元提供物理防护，同时兼顾散热、接口拓展、快速安装的实际需求，避免内部电子元件受外力磕碰、粉尘侵入、电磁干扰影响运行稳定性。从结构设计逻辑来看，该壳体采用分体式钣金折弯拼接的成型思路，主体基材选用常规冷轧钢板，折弯处预留均匀的工艺圆角避免应力集中，拼接边设计有内嵌式卡扣定位结构配合螺丝锁付，既可以减少装配时的对位难度，也能保证壳体拼接后的整体刚性，避免长期受振动出现接缝松脱的问题。壳体侧面预留的长条形通风栅格，

　　是结合内部发热元件的排布位置设计的，栅格的开孔宽度控制在2.5mm，既可以保证通风截面积满足自然对流散热的需求，也能避免较大尺寸的杂物落入壳体内部接触电路板，栅格的排布方向顺着内部气流的流动路径设置，从风扇安装位进风后可以顺着栅格方向形成顺畅的流道，带走核心芯片、供电模块工作时产生的热量。风扇安装位的开孔采用标准80mm轴流风扇的安装孔距，四个角预留M3螺丝的沉头安装位，安装风扇后扇叶与壳体内部元件预留至少10mm的安全间隙，避免扇叶转动时碰擦线材或元件引脚，风扇位旁的方形开孔是为电源接口、信号输出接口预留的安装位，开孔尺寸匹配常规DB型接口、DC电源接口的安装公差，边缘做折边处理提升开孔处的结构强度，避免插拔接口时造成钣金变形。

　　壳体上部延伸出的L型安装支架，是为了适配不同的安装场景设计的，支架上预留的两个长条形安装孔，可以兼容不同孔距的安装面，不管是固定在设备内部的安装梁上，还是固定在控制柜的安装板上，都可以通过长孔调整安装位置，降低安装面的加工精度要求，支架与主体壳体的连接采用点焊加螺丝锁付的双重固定方式，即使长期受设备运行的振动影响，也不会出现支架断裂、壳体移位的问题。从安装边界尺寸来看，该壳体的整体轮廓控制在180mm120mm80mm的范围内，属于紧凑型的小型设备壳体，安装时不需要占用过大的柜内空间，壳体底部预留四个凸起的支撑脚，安装时可以让壳体底部与安装面之间留出3mm的间隙，避免安装面的凝露直接接触壳体造成锈蚀，

　　同时也能减少壳体与安装面之间的振动传递。壳体内部的四个角预留了电路板安装柱，安装柱的高度统一为15mm，电路板安装后与壳体底部留出足够的走线空间，方便内部线材的排布与固定，安装柱上压铆M2.5的铜螺母，不需要额外使用螺母就可以直接锁付螺丝固定电路板，提升装配效率。在细节设计上，壳体的所有外露边缘都做了去毛刺处理，钣金拼接处的缝隙控制在0.3mm以内，既可以提升整体的外观质感，也能避免装配或维护时锋利的边缘划伤操作人员，壳体表面采用哑光黑色喷塑处理，喷塑层厚度控制在60-80μm，具备基础的防锈、防刮擦能力，适配工业场景下的复杂使用环境。这类壳体的结构设计没有冗余的装饰性结构，所有的开孔、折弯、支架结构都围绕实际使用需求展开，在保证结构强度的前提下尽可能压缩整体体积，同时兼顾装配效率、维护便利性、散热性能与安装适配性，不管是用于小型传感信号处理单元的外壳，还是作为嵌入式工控模块的安装载体，都能满足常规工业场景下的使用要求，结构设计的公差设定也匹配常规钣金加工的工艺能力，不需要特殊的加工工艺就可以实现批量生产，有效控制加工成本。
