工业级警报器防护外壳结构设计方案

　　这款警报器外壳的结构设计，核心围绕工业现场传感告警设备的实际部署需求展开，在做三维结构拆解时最先敲定的是内部元器件的排布边界：主控板、声光告警模块、接线端子排的安装位全部在底座内部预留了足够的走线与散热空间，没有为了追求外观紧凑压缩元器件的安全间隙。从实际应用场景来看，这类壳体多用于厂区设备状态监测、消防预警节点、环境参数超限告警等工位，多数部署在车间墙面、设备侧方支架或者流水线旁的立柱上，因此外壳的安装孔位做了隐藏式内凹设计，既可以通过壁挂支架固定，也能直接用膨胀螺丝贴合安装面固定，不会出现固定件外露积灰、被误碰松动的问题。

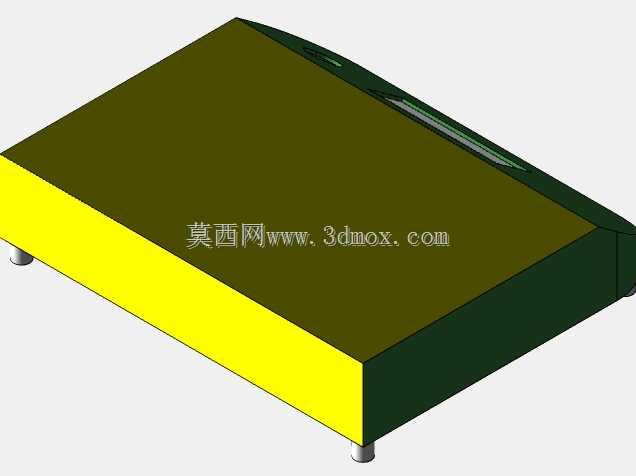

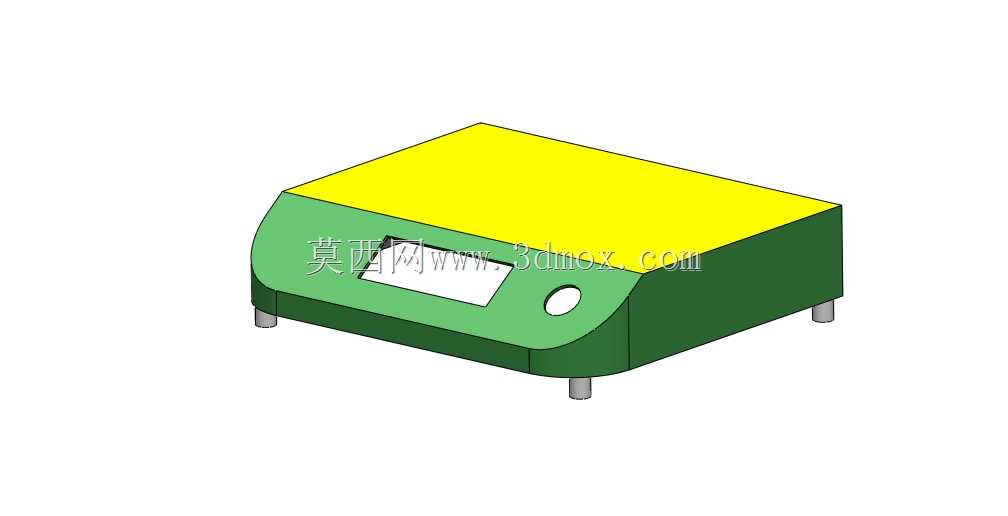

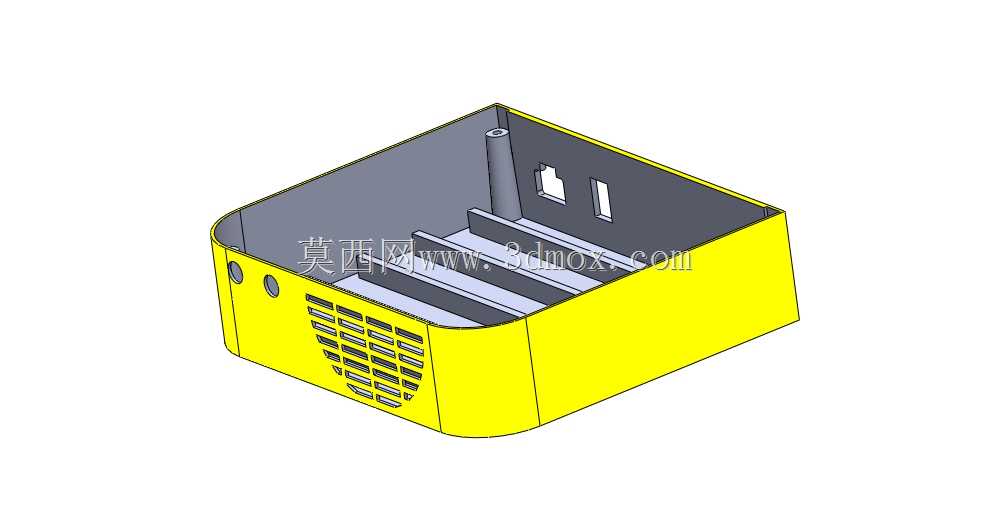

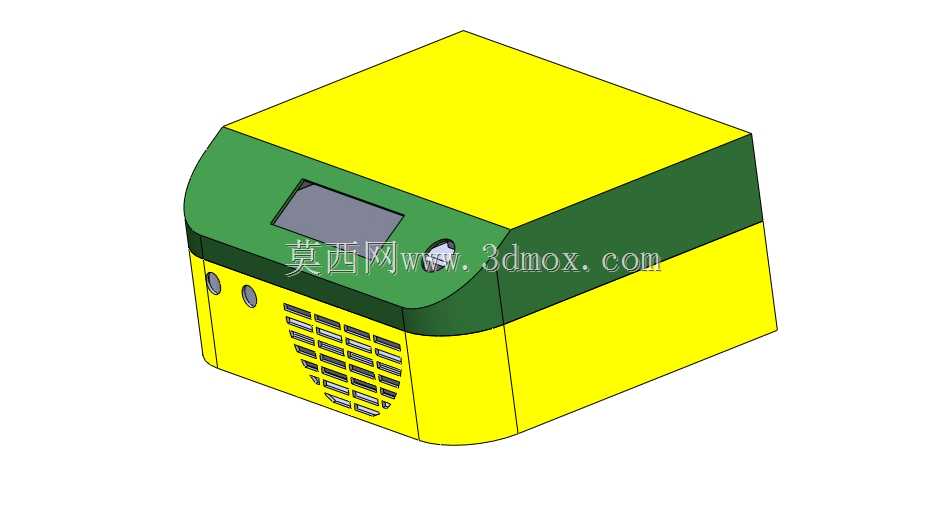

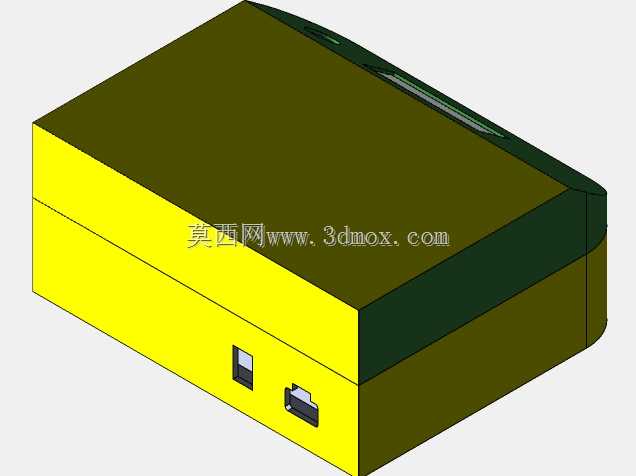

　　外形上采用上下分色的拼接结构，下部主体为方正的腔体，上部操作面做了斜切过渡，这个斜角不是单纯的造型设计：现场操作人员站立在设备前方1.2到1.8米的位置时，视线刚好垂直落在斜面上嵌入的显示屏窗口上，不需要俯身或者仰头就能读取告警代码、运行参数，窗口周边做了0.8毫米的凸边，后续粘贴透明防护面板时可以直接定位，打胶密封后能达到IP54左右的防尘防泼溅等级，适配车间多粉尘、偶尔有切削液飞溅的环境。正面下半部分的格栅开孔是出声通道，内部对应蜂鸣器或者扬声器的安装柱，开孔的条缝宽度控制在2毫米以内，既保证告警音传出的声压级没有明显衰减，也能阻挡较大的金属碎屑、飞虫进入腔体内部，格栅后方还预留了防尘棉的卡槽，后期维护时可以直接拆开前面板更换防尘棉，不需要拆解整个壳体。

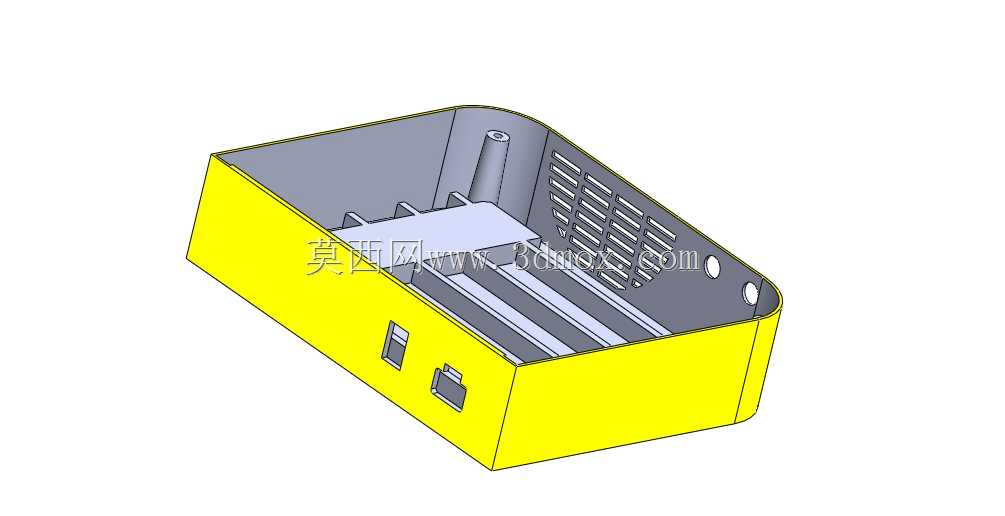

　　壳体侧面预留了两个圆形的接线孔，对应电源进线和信号出线，孔位做了翻边处理，后续安装防水格兰头时可以直接咬合，不需要额外增加密封垫片。上下壳体的连接采用侧边卡扣加内部螺丝的双重固定方式，日常调试时只需要掰开侧边卡扣就能掀开上盖，不需要完全拧下所有螺丝，避免小零件在车间现场掉落丢失；长期固定使用时再拧上内部的紧固螺丝，防止非授权人员随意拆开改动内部接线。

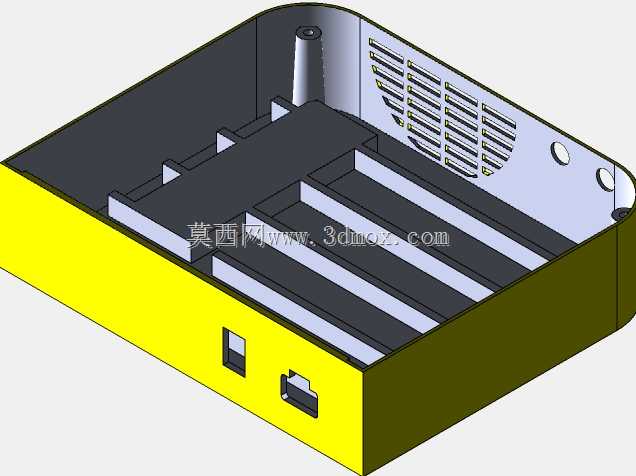

　　在建模阶段特意核对了安装边界尺寸：壳体整体宽度控制在180毫米，深度160毫米，高度120毫米，这个尺寸刚好适配市面上绝大多数标准壁挂安装支架的孔距，不需要单独定制转接件。内部腔体的有效安装深度留了70毫米，除了放置常规的警报器主控板，还能额外加装小型的接线端子模块或者无线传输单元，给后续功能升级留足冗余。外壳的棱角全部做了R3到R5的圆角过渡，一方面是注塑或者钣金折弯加工时避免应力集中导致壳体开裂，另一方面也能防止现场安装维护人员被尖锐棱角划伤。上部操作区除了显示屏窗口，还预留了一个圆形的按键孔位，可以安装消音按键或者状态指示灯，不用额外在壳体上二次开孔破坏防护性能。

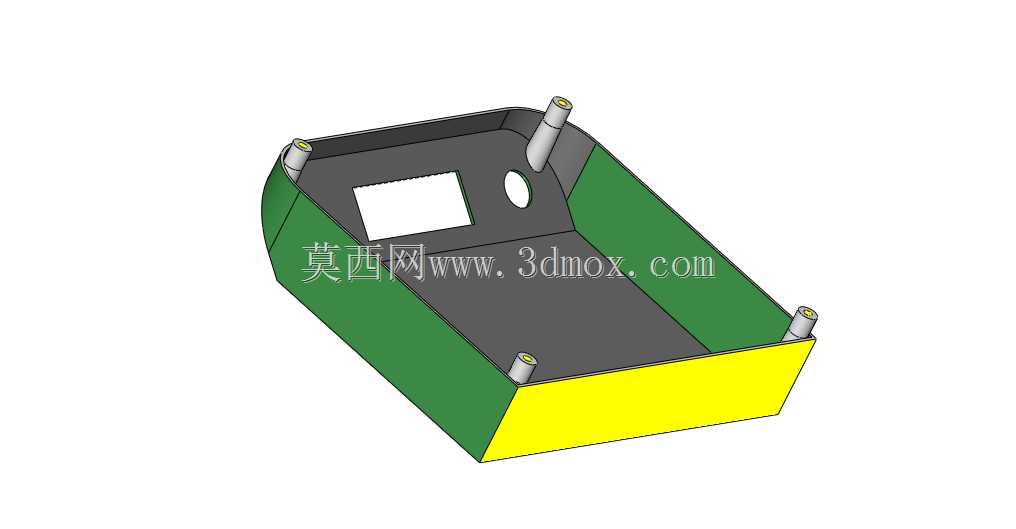

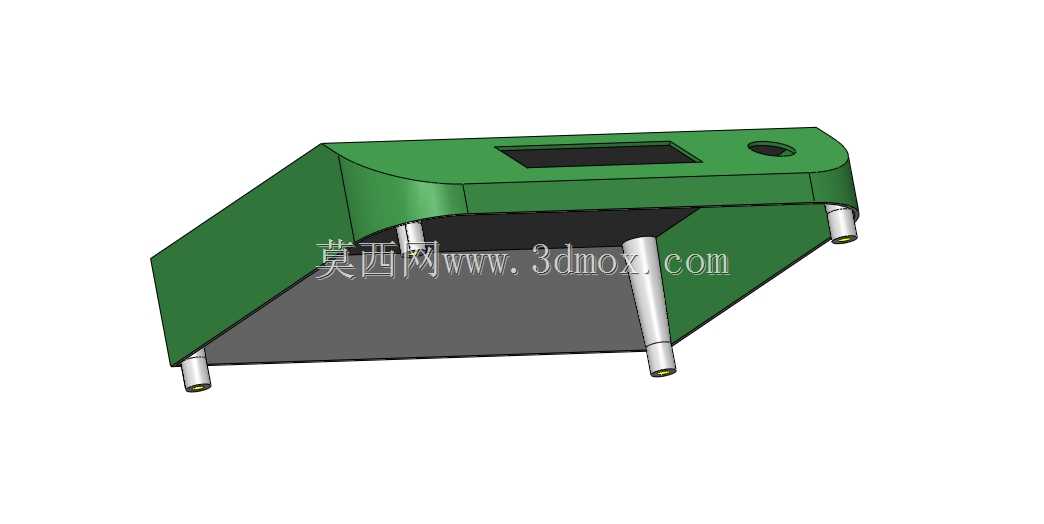

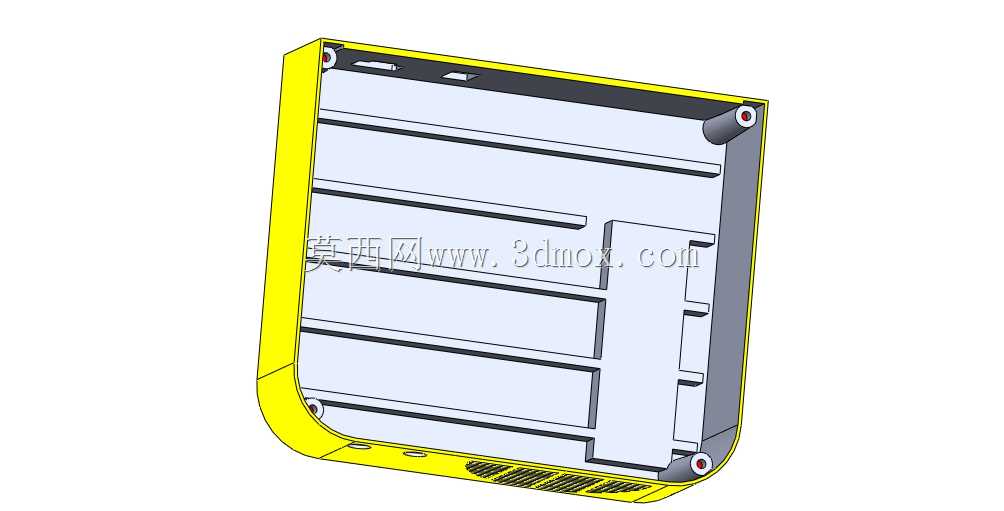

　　从结构强度角度考虑，壳体底座的四个角都做了加厚的安装柱，螺丝柱的根部加了加强筋，即使用M4的螺丝拧紧固定，也不会出现柱体开裂的问题。上下壳体的合模面做了错位的止口结构，上壳的凸边刚好嵌入下壳的凹槽内，配合防水胶条可以进一步提升密封性能，即使现场用高压水枪近距离冲洗设备外侧，也不会有水渗入腔体内部。整个壳体的设计没有多余的装饰结构，所有造型特征都服务于安装、操作、防护的实际需求，没有为了外观特效增加不必要的加工成本，开模或者钣金折弯时的工艺性都经过了核对，拔模斜度控制在1.5度，折弯圆角匹配板材厚度，不会出现加工时无法脱模、折弯开裂的问题。
