机器人无线射频遥控手持终端结构

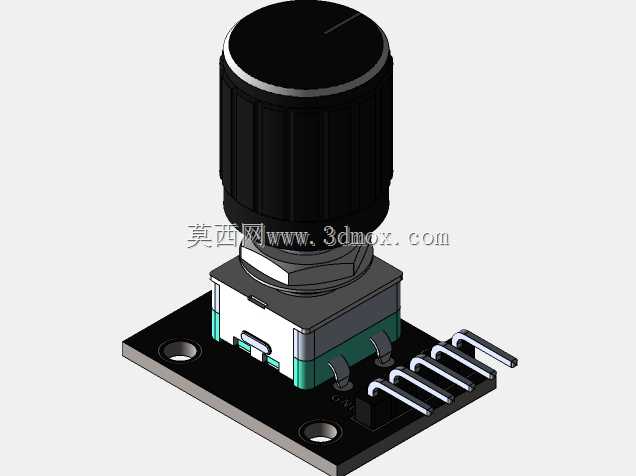

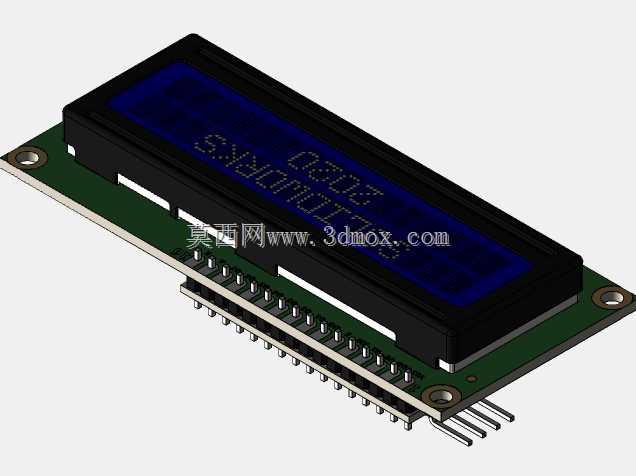

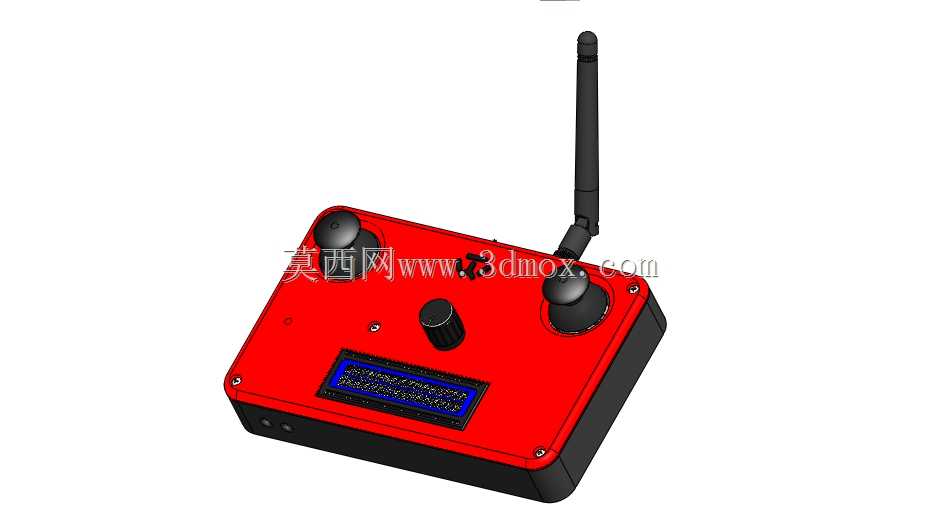

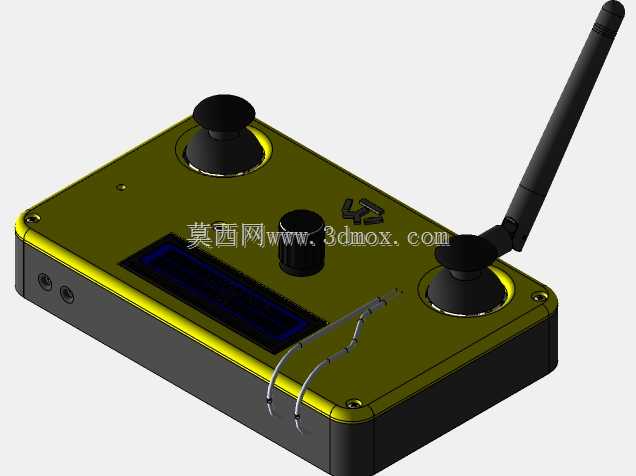

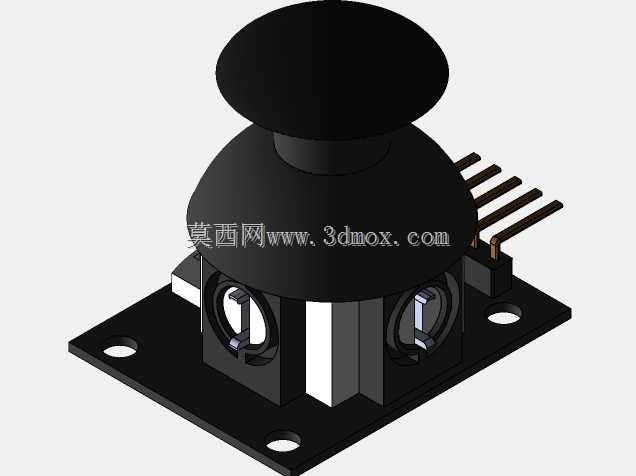

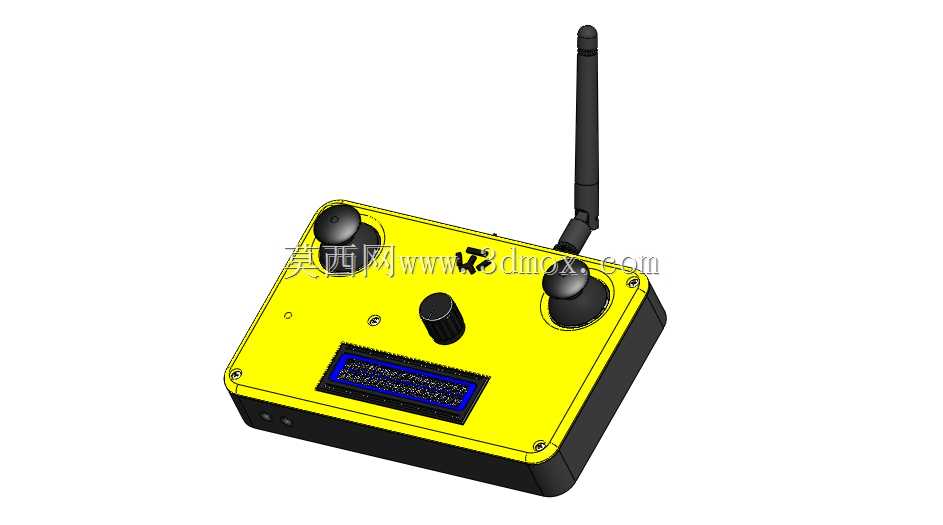

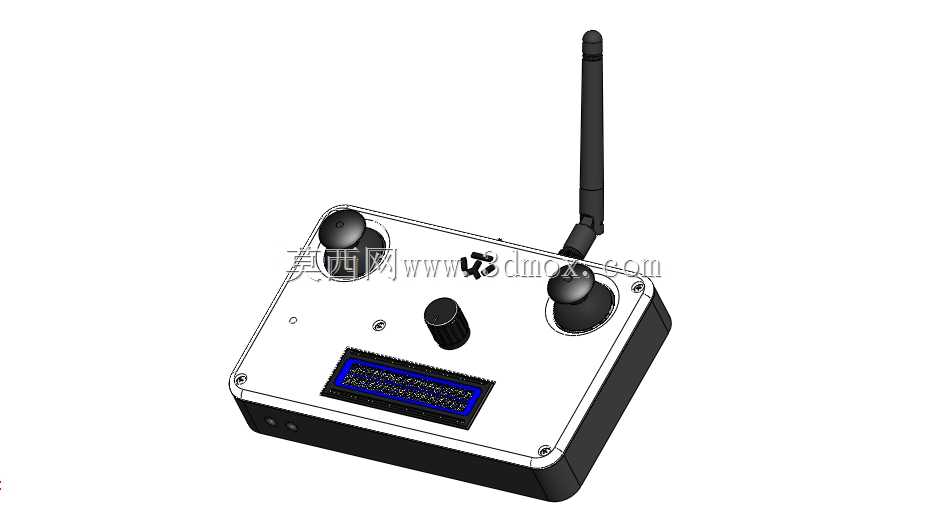

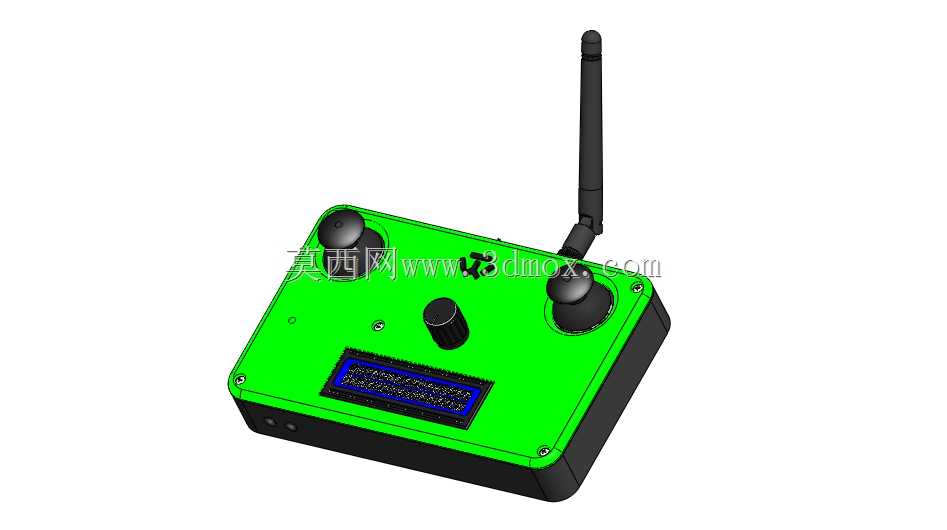

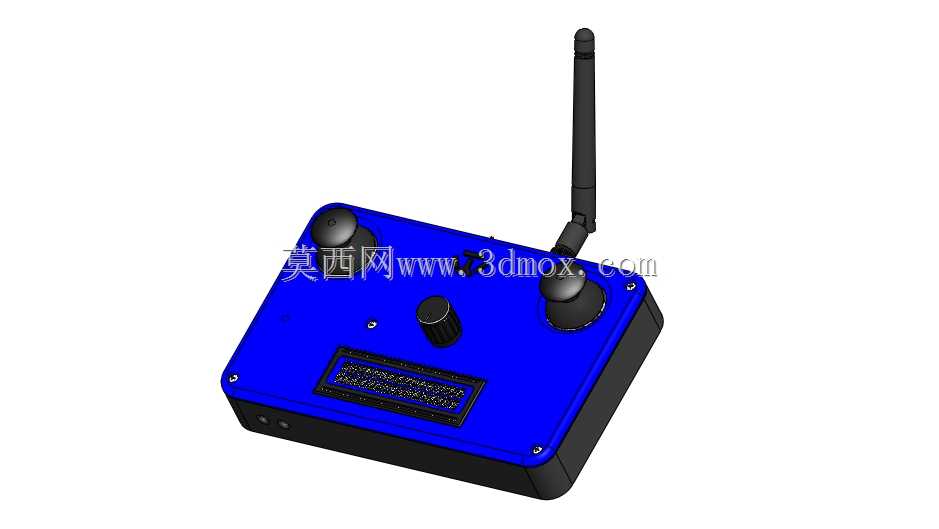

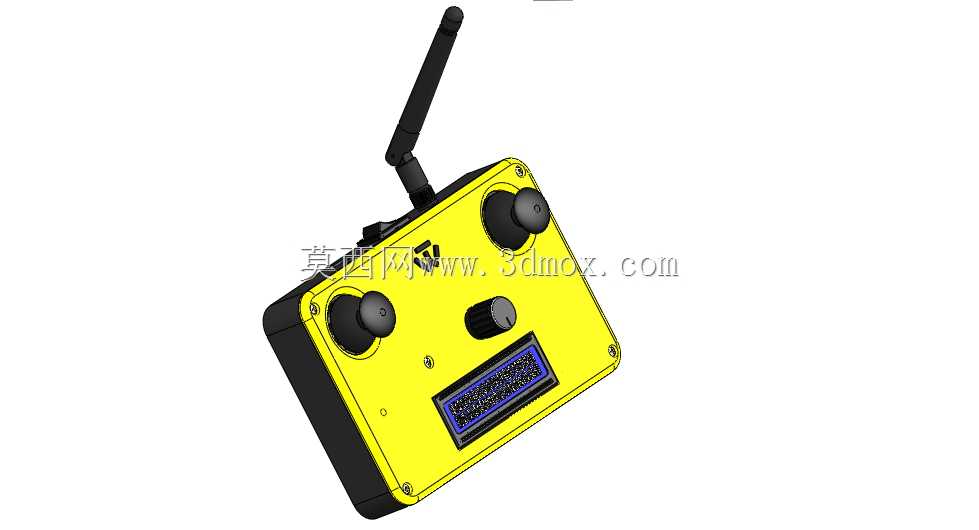

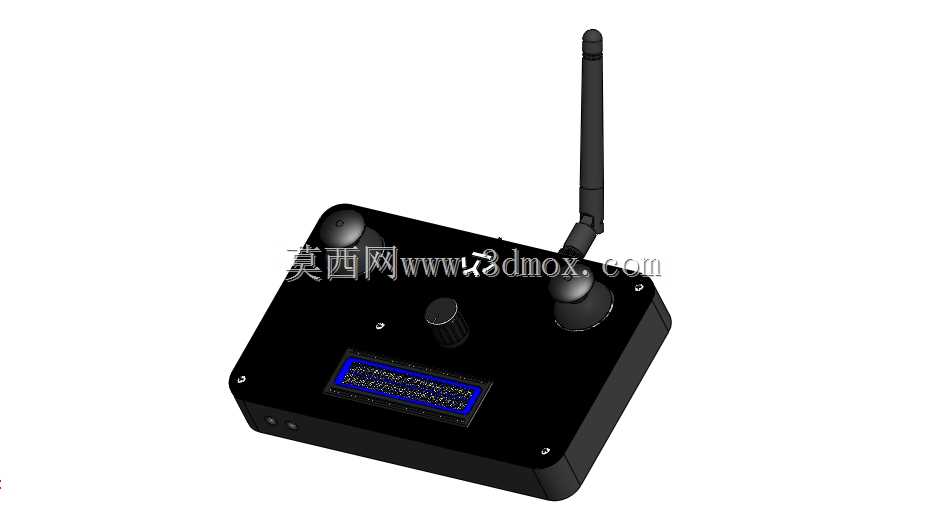

　　该手持终端面向移动机器人、巡检平台、小型作业装备的近程无线操控场景，核心作用是在人员与设备之间建立低延迟的指令链路，把摇杆、旋钮和按键输入转换为控制信号，经外置天线发送至车载接收端。实际使用中，操作者不必固定在控制柜旁，可根据现场观察位置调整站位，在设备调试、任务接管、应急干预和短距离示教环节都能直接介入。整机采用上红下黑的盒式布局，红色上盖承担操作识别与面板承载功能，黑色底壳负责握持、防撞和内部器件封闭，这种配色在车间、试验场和户外环境中更容易被快速定位，也能区分操作面与安装底面。顶部布置两根摇杆和一个旋钮，摇杆用于速度、方向或双轴运动比例输入，旋钮适合模式切换、参数微调或单通道连续调节；面板中部嵌入显示窗口，可用于回传状态、

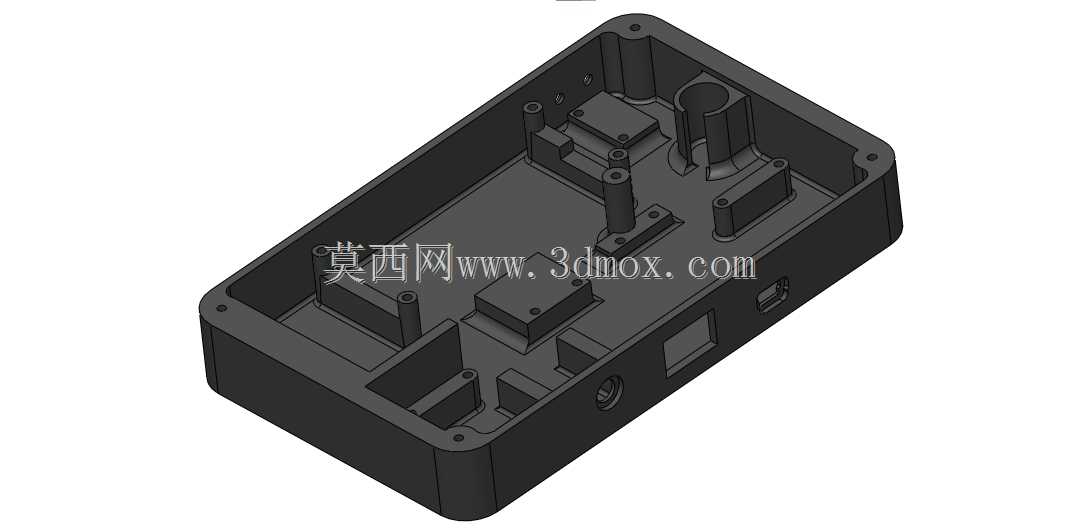

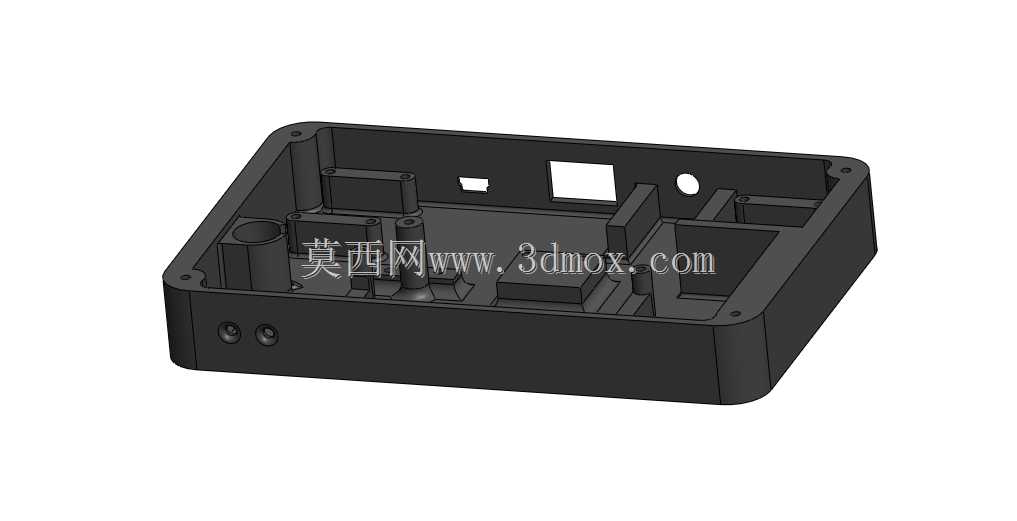

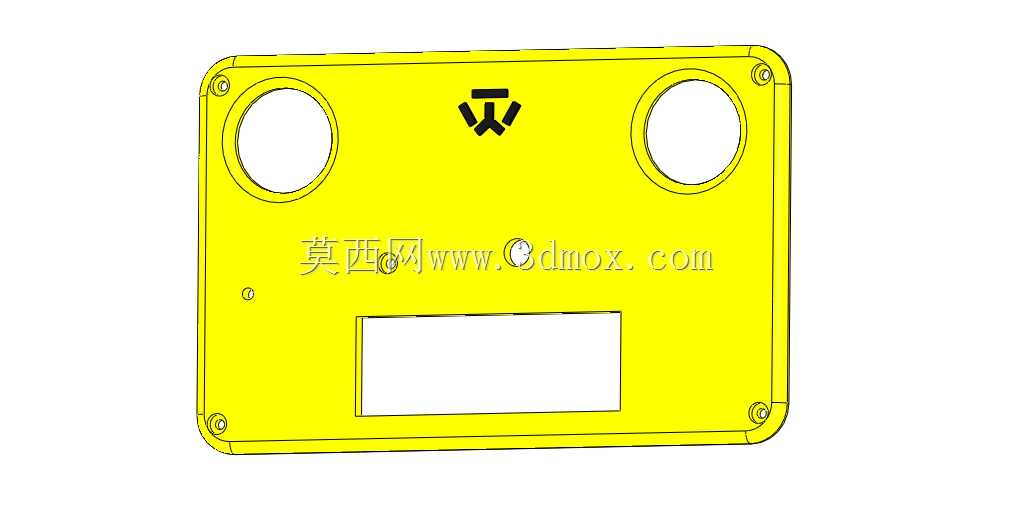

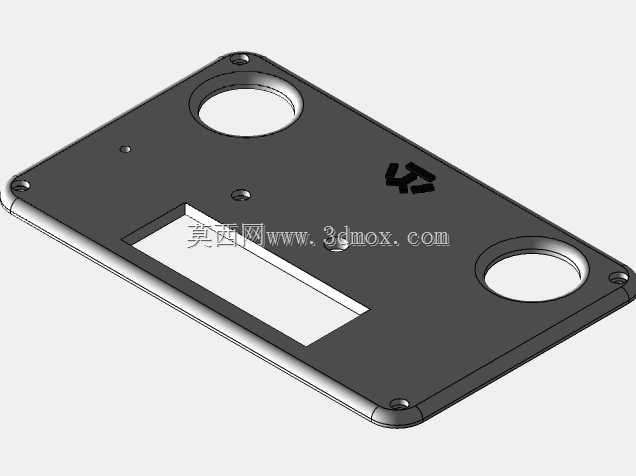

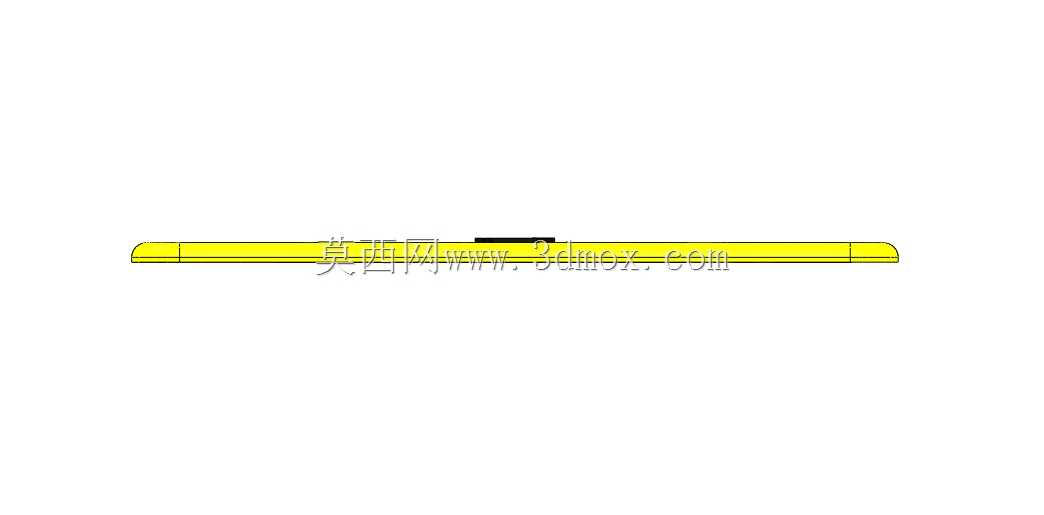

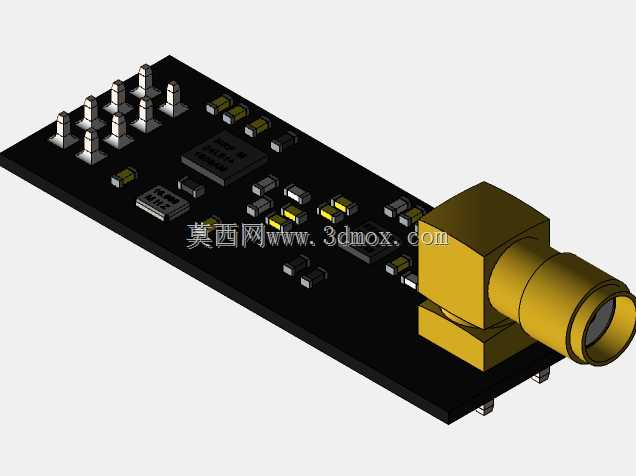

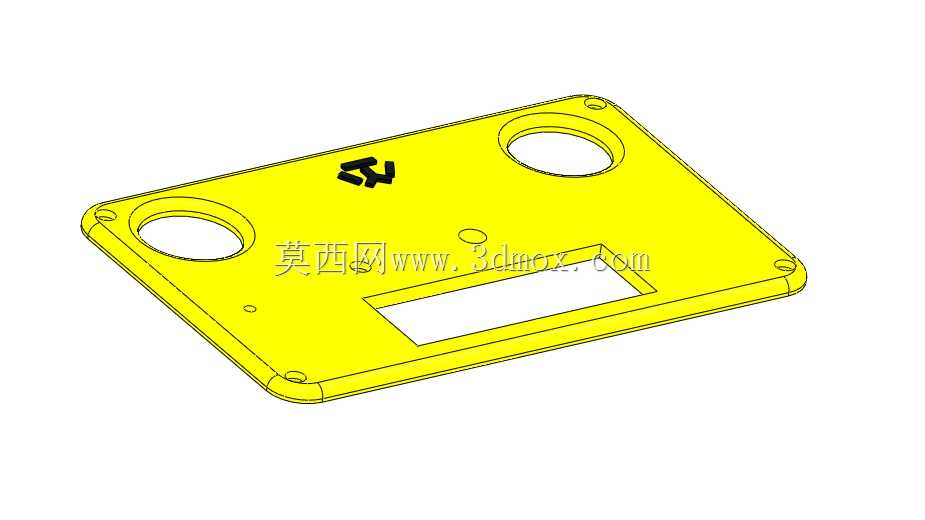

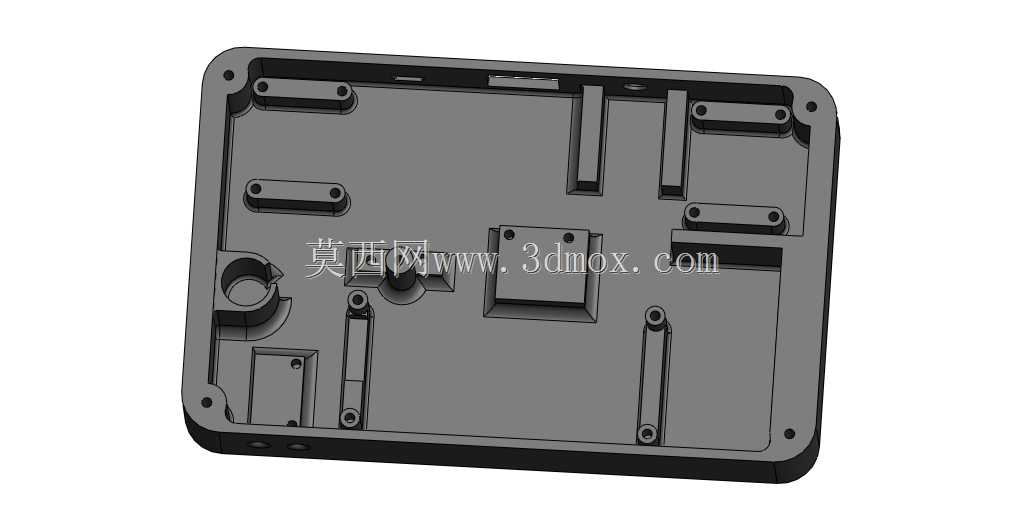

　　通道、电量或报警提示。外置棒状天线位于壳体一角并通过铰接座连接，能够在收纳、运输和不同握持姿态下调整角度，避免天线竖直突出造成磕碰，同时改善发射方向的适应性。从结构设计角度看，上盖与底壳采用分体面框配合螺钉柱固定，周边预留连续止口，既能提升装配定位精度，也能为内部电路板、电池和接插件形成封闭腔体。摇杆根部需要在面板上预留足够的运动包络，旋钮下方设置定位凸台，显示窗口周围做下沉边框，便于安装透明镜片或显示模组并控制缝隙。壳体边角做圆弧过渡，底部宽度和厚度按单手握持边界控制，使拇指能够自然覆盖主要操作件，其余手指可依托底壳侧面承托。外置天线座应靠近壳体边缘布置，减少内部金属件和电路板对射频信号的遮挡，同时在铰接位置保留穿线空间，

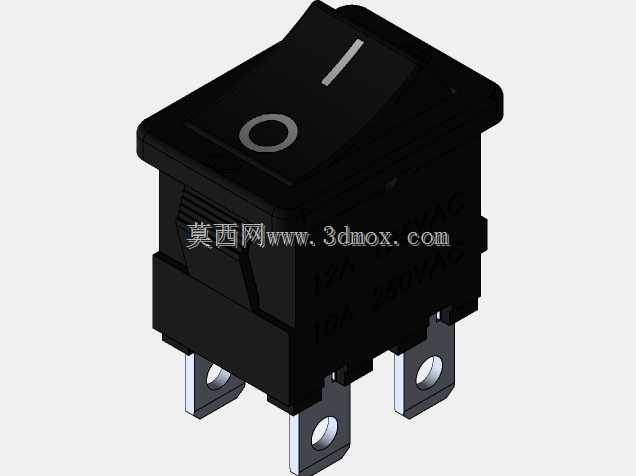

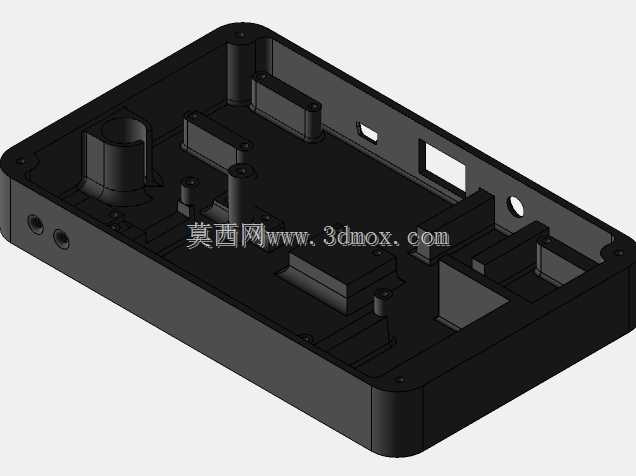

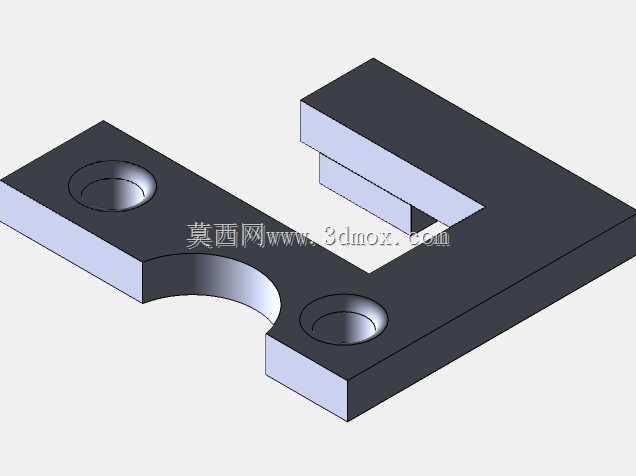

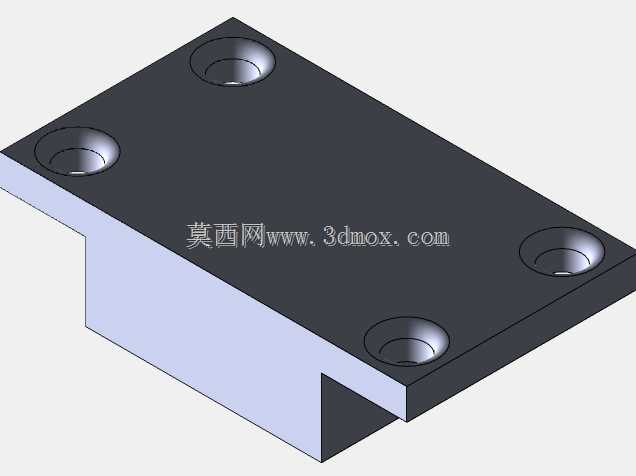

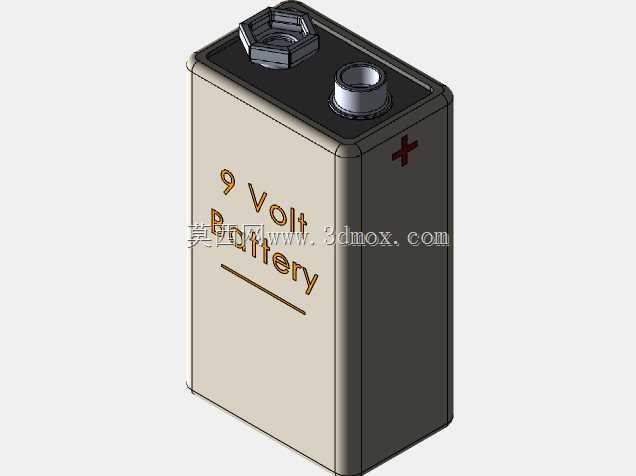

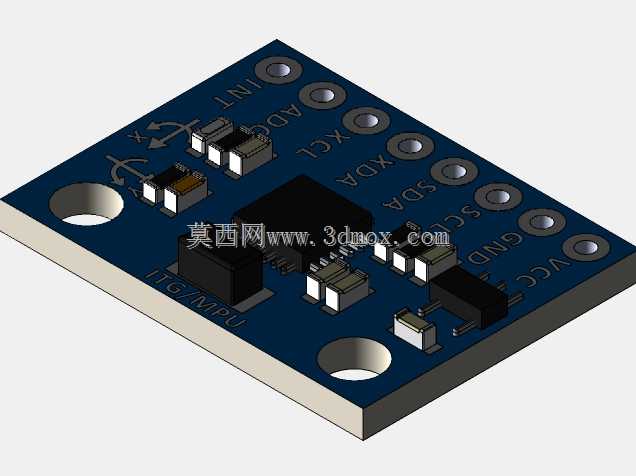

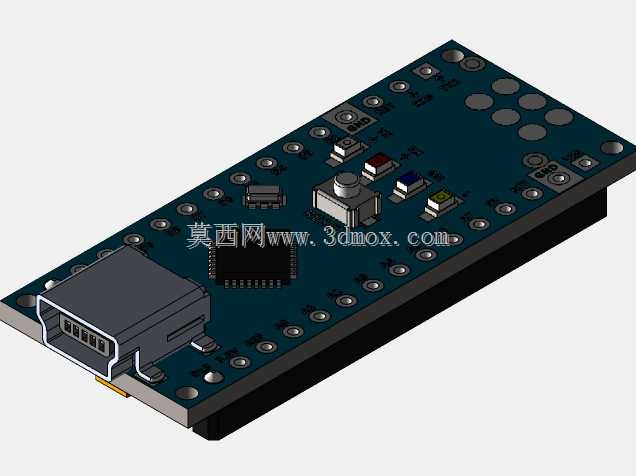

　　避免线缆在反复弯折后出现疲劳断裂。面板螺钉孔位于四角和长边关键位置，装配后可让上下壳均匀压紧，降低局部翘曲风险；底壳侧面可根据需要预留接口、开关或充电口的开孔边界，开孔位置应避开内部电池和主板的高密集区。安装与使用边界方面，该终端不属于机架固定式设备，其尺寸约束主要来自手持操作、包装运输和桌面放置。长宽需保证双手拇指操作范围，厚度需兼顾电池容量、摇杆行程和握持舒适度；天线折叠后不应超出主体轮廓过多，直立状态下要考虑顶部净空，防止在狭窄空间内被横向撞击。显示窗口下沉深度和镜片厚度需兼顾可视性与抗冲击要求，摇杆帽高出面板的尺寸要兼顾操作手感与误触概率。内部结构上，主板宜固定在上盖或底壳的独立柱位，电池通过筋位或胶框限位，

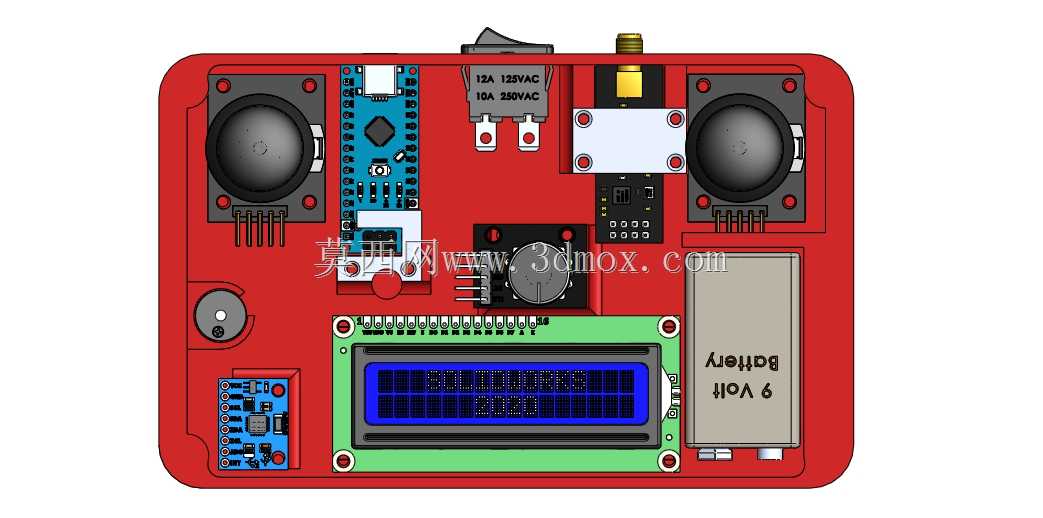

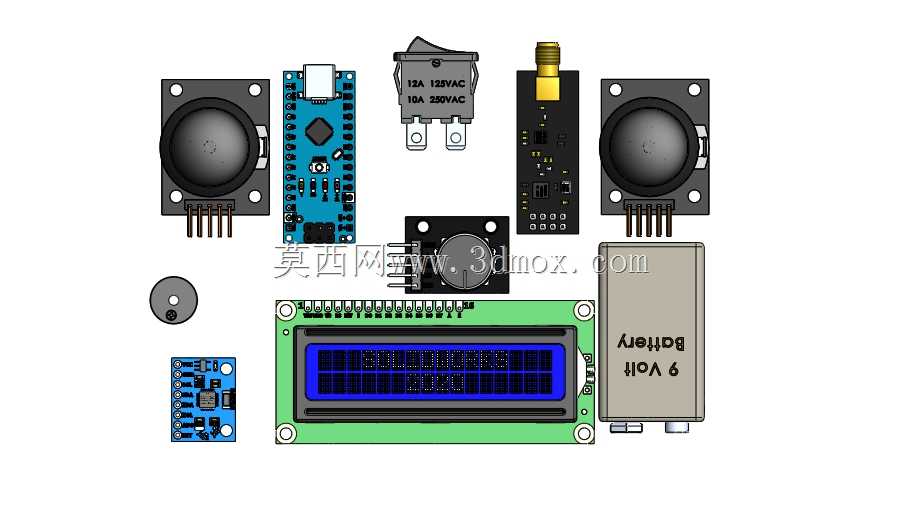

　　天线馈线沿壳体内侧走线并预留弯曲半径。整机重心应尽量落在掌心区域，避免顶部摇杆和天线集中过重导致长时间握持疲劳。底壳可设置局部平面或防滑垫，使设备临时放置时不易滑动；壳体材料需兼顾强度、耐候性和表面着色稳定性，红色上盖适合采用辨识度高的工程塑料，黑色底壳则可侧重耐磨和抗污。该结构方案把比例输入、状态显示、无线发射和手持防护整合在同一壳体中，适用于需要人工随时接管的机器人系统，也可为同类遥控终端的面板排布、天线布置、内部堆叠和握持边界设计提供直接参考。
