传感器安装支座结构设计与建模

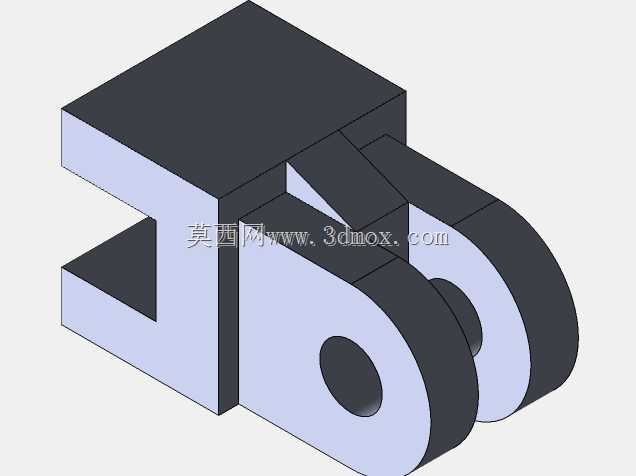

　　该零件属于传感器安装与定位用的支撑连接件，常见于自动化检测工位、流水线定位装置、设备状态监测点以及实验测试台架中。其核心作用是为接近开关、光电传感器或小型检测元件提供稳定的安装基准，使传感器在长期运行中保持既定的空间位置与检测方向，避免因振动、装配偏差或维护拆装造成检测距离漂移。从结构形式看，零件由块状基体、侧向伸出的连接臂以及带孔安装耳组成。左侧块状区域可作为传感器主体的容纳或贴合面，内部与侧面的台阶、凹槽用于限制元件周向转动，并为紧固件提供操作空间；右侧悬臂结构将安装孔延伸至指定检测位置，使传感器能够避开设备主体干涉，靠近被测运动部件。两块带孔耳板分别承担固定与调节功能，孔位分布兼顾螺栓穿过、销轴铰接以及位置微调的需要。

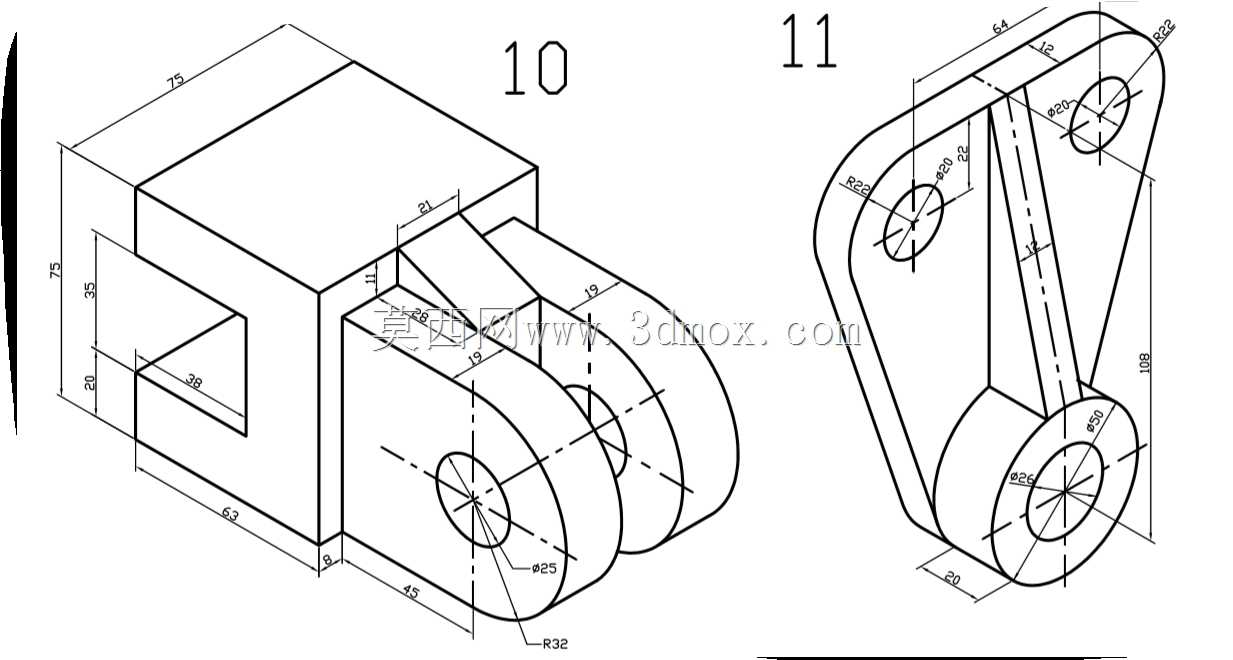

　　设计思路上，这类支座不能只按静态受力判断，还要结合现场检测工况处理刚性、可达性与装配顺序。块状基体需要保证传感器贴合面平整，减少安装后歪斜；悬臂长度决定检测点与基体的距离，过长会降低固有频率，在设备启停或冲击振动下引发微颤，过短则无法满足检测距离要求，因此在转折处设置加强过渡，使载荷能够顺畅传递到固定端。孔位周边保留足够壁厚，避免螺栓预紧时局部应力集中，同时控制耳板间距，使紧固件拧紧后两侧受力均匀。外形尺寸方面，图中给出的长度、高度、孔径与板厚构成了明确的安装边界。基体部分占据较大空间，适合贴近设备立板或型材表面固定；伸出臂沿斜向延伸，端部圆孔用于连接传感器或调节螺杆；下方同轴孔组可作为旋转支点，允许支座在小范围内调整角度，

　　以适配不同被测面的朝向。实际布置时，需要核对螺栓头与螺母的回转空间，保证工具能够进入侧面操作区域，同时确认传感器接线端不会与基体棱角发生摩擦。若安装在运动设备附近，还应预留线缆弯曲半径，避免反复弯折。从加工与建模角度看，该零件适合采用铣削方式完成，基准面应优先选择与设备贴合的底面或背面，再以此建立孔位坐标系。建模时先搭建主体块，再切出悬臂轮廓与孔系，最后处理圆角和倒角。圆角并非单纯装饰，它能降低尖角处的应力集中；倒角则用于去除毛刺并引导装配。对于需要频繁调整检测角度的场合，下方铰接孔与上方长槽或圆孔配合，可形成简单的角度调节机构；对于固定工况，则可通过配钻销钉孔实现定位锁死。该结构还体现了传感器支座设计中常见的矛盾：

　　一方面希望零件紧凑，减少对设备空间的占用；另一方面又要保证足够的支撑跨度和紧固件操作空间。块状基体与斜向臂的组合正是在这两者之间取得平衡，使传感器既能够前伸到检测位置，又不必把整个支座做得过大。零件表面无需复杂曲面，所有特征均以平面、圆柱孔和圆弧过渡为主，便于检验尺寸，也便于在维护时快速复制备件。在整机装配中，这类支座通常位于设备边缘、导轨侧方或执行机构附近，工作环境可能伴随切削液、粉尘或周期性振动。因此结构上应避免形成积液凹槽，贴合面尽量连续，连接孔位置要考虑密封或垫圈放置。若用于高频检测场景，支座自身的刚度会直接影响信号稳定性，任何微小松动都可能导致触发位置偏差。通过加厚转折区、缩短悬臂自由长度、增加螺栓接触面积，可以显著提升整体可靠性。三维建模过程中，应重点检查孔轴配合、相邻零件间隙以及安装工具的运动路径。尤其是侧向凹槽与伸出臂之间的空间，容易在装配传感器时与接线接头发生干涉；端部孔的中心高则决定检测元件能否对准被测特征。将这些边界条件纳入模型后，零件不仅是一个可视化的壳体，更能直接服务于现场安装、加工出图和机构校核。
