皮带轮支撑座组件结构设计

　　这套支撑组件的核心作用，是在狭长安装空间内为从动滚轮提供稳定回转支点，常见于轻工输送线、检测设备张紧机构以及小型皮带换向位置。实际产线运行中，皮带长期受拉力会出现松弛，支撑座既要承受滚轮传递的径向载荷，也要抵消皮带跑偏带来的侧向分力，因此底座与立板之间设置了加强筋，避免悬臂轴端在反复载荷下出现摆动。

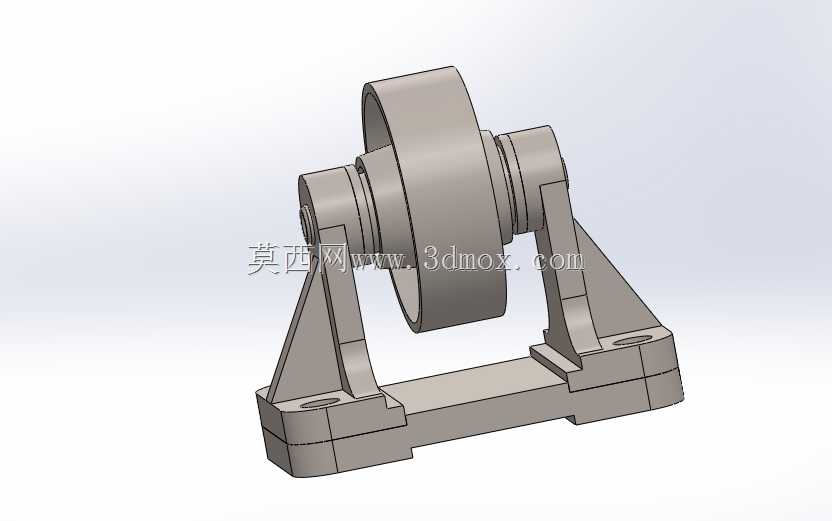

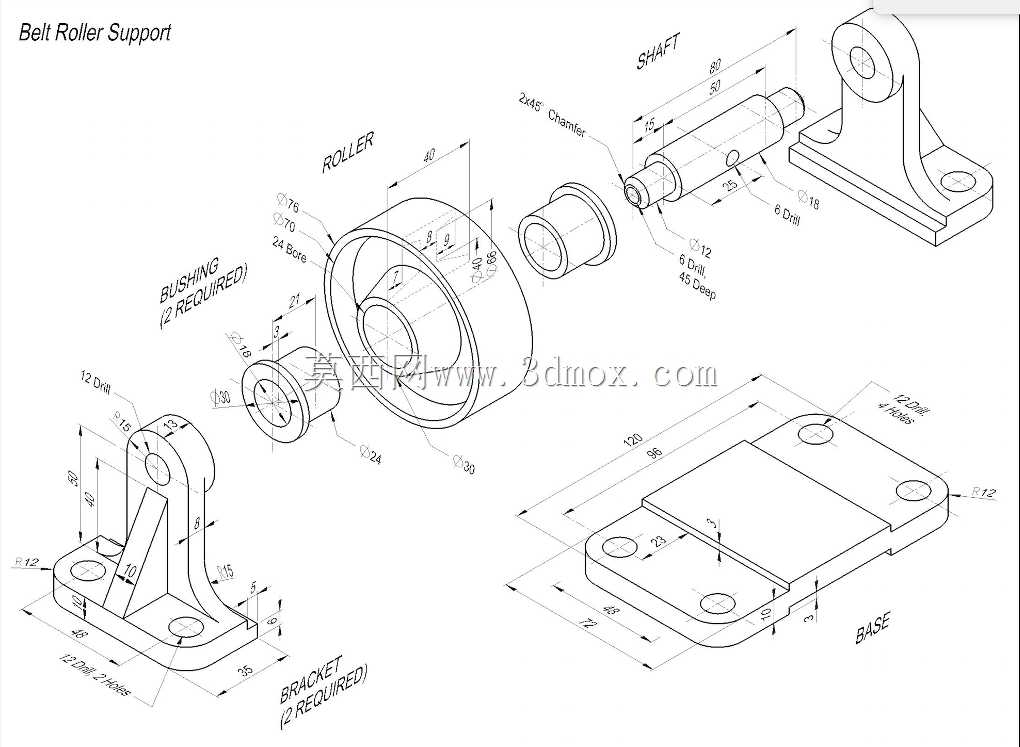

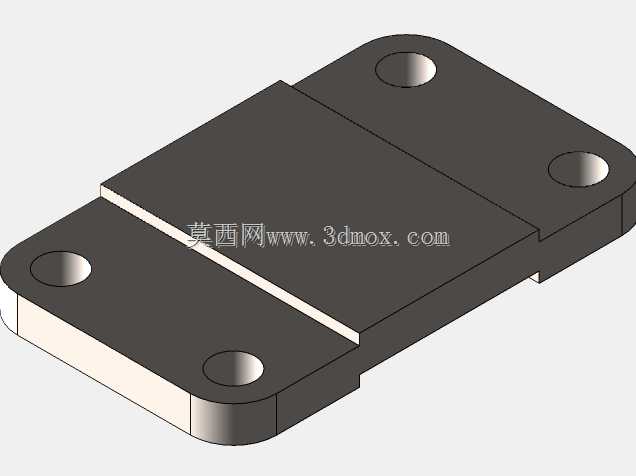

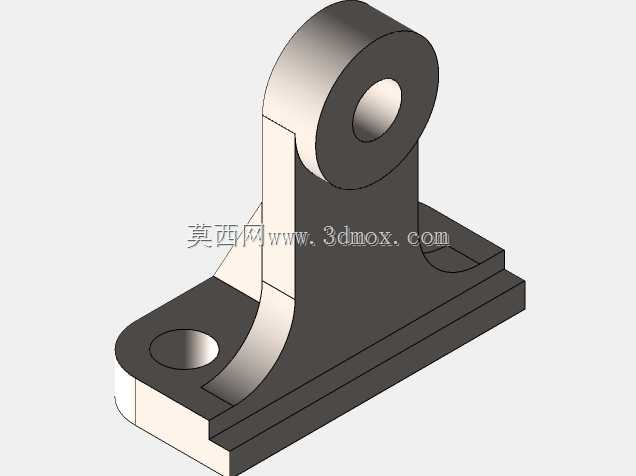

　　从结构拆分来看，组件包含底座、立式支架、芯轴、衬套以及滚轮。底座采用平板式安装面，四个安装孔分布在四角，孔位间距与安装边界在图中已经明确，现场固定时可直接匹配台面螺纹孔，不需要额外加工转接板。立式支架从底板向上延伸，顶部开出同轴孔用于穿入芯轴，筋板沿受力方向布置，把轴端载荷直接传导到底板，减少立板根部的应力集中。

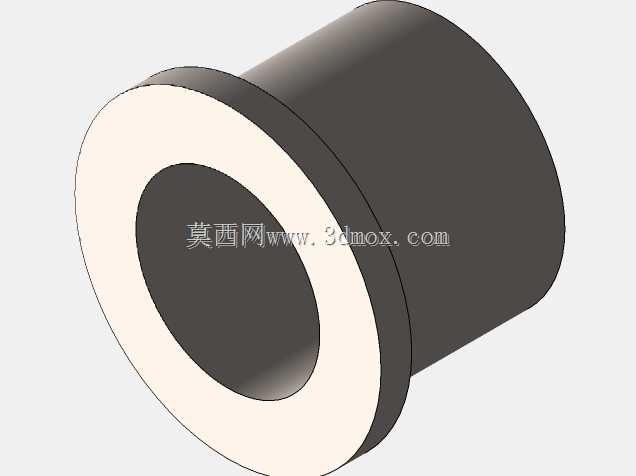

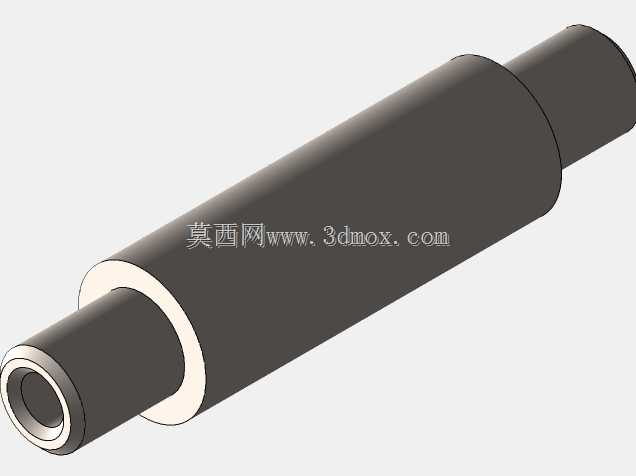

　　芯轴是整组机构的定位基准。轴段按功能分成几部分：中间段与滚轮内孔配合，两端轴颈穿入支架孔位，轴端倒角用于装配导向。为了控制滚轮转动时的窜动，各轴段长度与衬套宽度相互约束，装配后滚轮位于两支板中间，皮带运行面不会与支架发生摩擦。衬套嵌入滚轮两端，一方面降低芯轴与滚轮之间的磨损，另一方面在维修时只需更换衬套，不必整体报废滚轮。

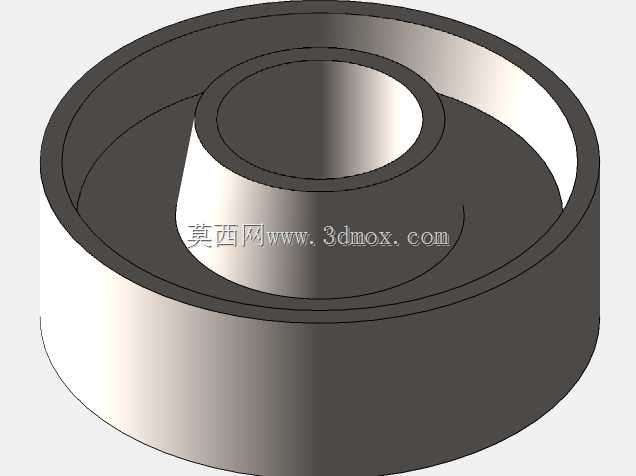

　　滚轮外圆直接接触皮带，其宽度、直径和圆角都影响皮带寿命。直径过小会使皮带弯曲应力增大，宽度不足则容易造成皮带边缘受力不均；图中滚轮端面与内孔之间保留了清晰的配合关系，外圆表面按光滑接触面处理，可减少运行噪音和皮带磨损。对于需要张紧调节的场合，该结构也可以在底座安装孔处预留微调量，通过移动支架位置改变皮带预紧力。

　　建模时需要重点处理装配基准链。先确定底座安装面，再建立支架孔轴线，芯轴与支架孔保持同轴，滚轮绕芯轴旋转，衬套与滚轮内孔采用过渡或小间隙配合。各零件的倒角、退刀结构和孔深不能省略，这些细节直接影响后续出工程图和加工可行性。若用于三维校核，还应在皮带包角位置施加径向力，检查支架变形量以及安装孔周边应力，确认底板厚度和筋板高度是否满足工况。

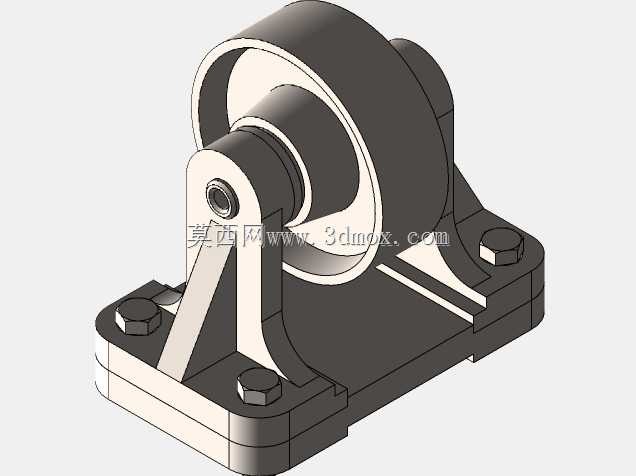

　　现场布局方面，这类支撑件通常安装在设备框架侧面或输送线端部，安装边界由底板长度、宽度以及支架高度共同决定。由于整体高度较低，它适合布置在设备内部紧凑空间；四角孔位让固定受力更均衡，即使皮带拉力方向存在小幅偏角，底座也不易翘曲。对于需要频繁维护的工位，芯轴可设计成可拆卸形式，松开紧固件后即可抽出，方便更换衬套或滚轮。

　　从选型角度看，设计人员不能只关注滚轮能否转动，还要核对皮带宽度与滚轮宽度的匹配关系、轴径与载荷的匹配关系，以及支架高度是否给皮带留出足够包角。若载荷偏大，可加大底板厚度、提高轴径或增加筋板；若用于轻载检测设备，则可在保证刚性的前提下适当减重。该组件结构典型、配合关系清晰，适合作为传动支撑类零件建模练习，也可作为小型输送机构的基础模块进行参数化修改。
