水处理浮式取水作业平台结构设计

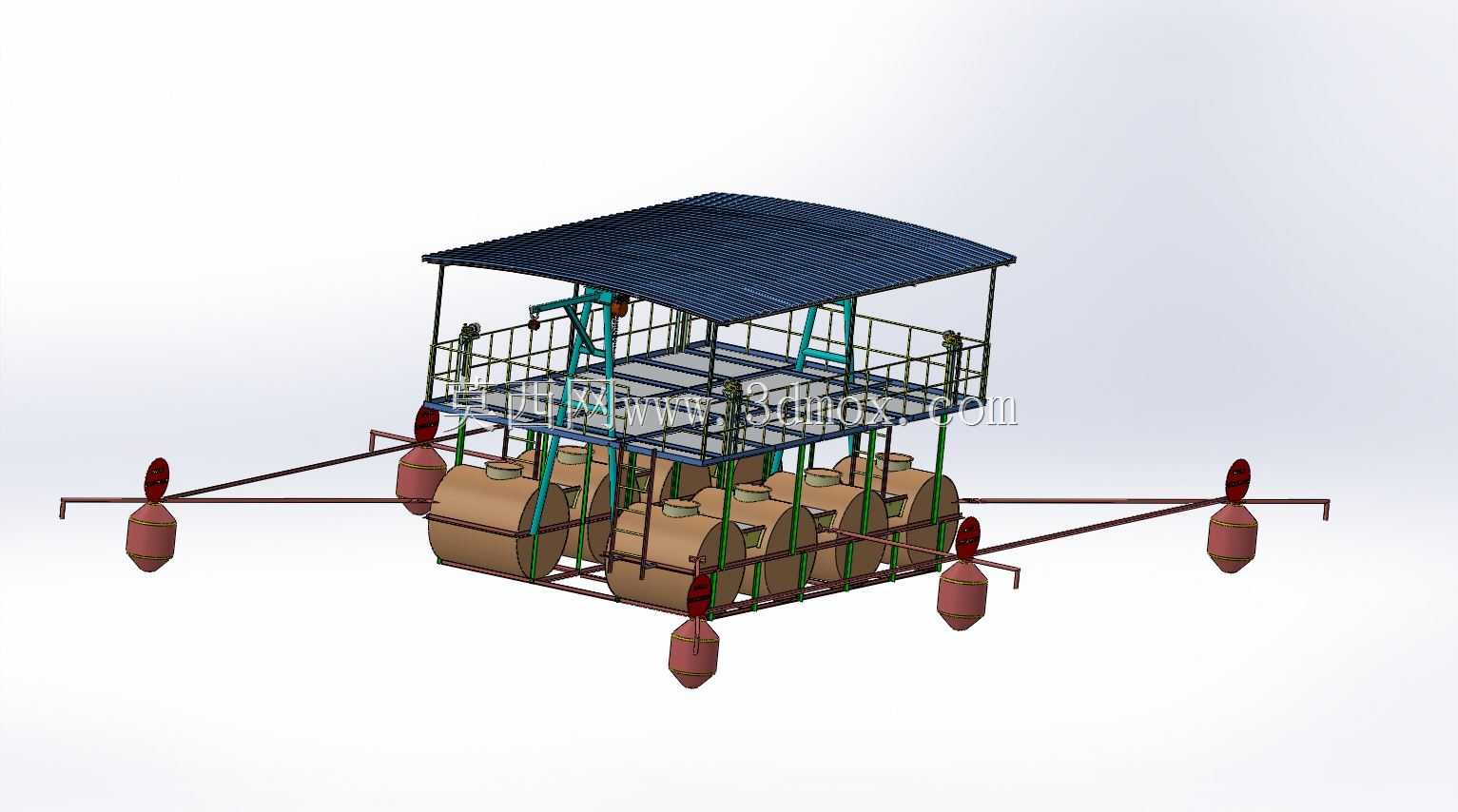

　　这套浮式取水结构的核心定位，是服务于敞开水域的水处理原水提升作业，常见于江河、湖泊、水库等岸边不具备固定泵房建设条件的场景。相比传统岸基固定式取水构筑物，浮式平台可随水位涨落自动调整高程，无需根据丰水期、枯水期的水位差反复调整取水口位置，也能避免岸坡坍塌、泥沙淤积掩埋取水头部的问题，在水位变幅较大的内陆水域、滨海潮汐区域都有较强的适配性。整套结构的浮力单元采用多组卧式浮筒分散布置，浮筒沿平台框架的横向、纵向均匀排布，单个浮筒独立承载局部载荷，即使单组浮筒出现轻微破损渗漏，剩余浮力仍可维持平台整体姿态稳定，不会出现瞬间倾覆的风险。浮筒与上部承载框架之间采用抱箍加紧固件的连接形式，现场可根据作业载荷增减浮筒数量，

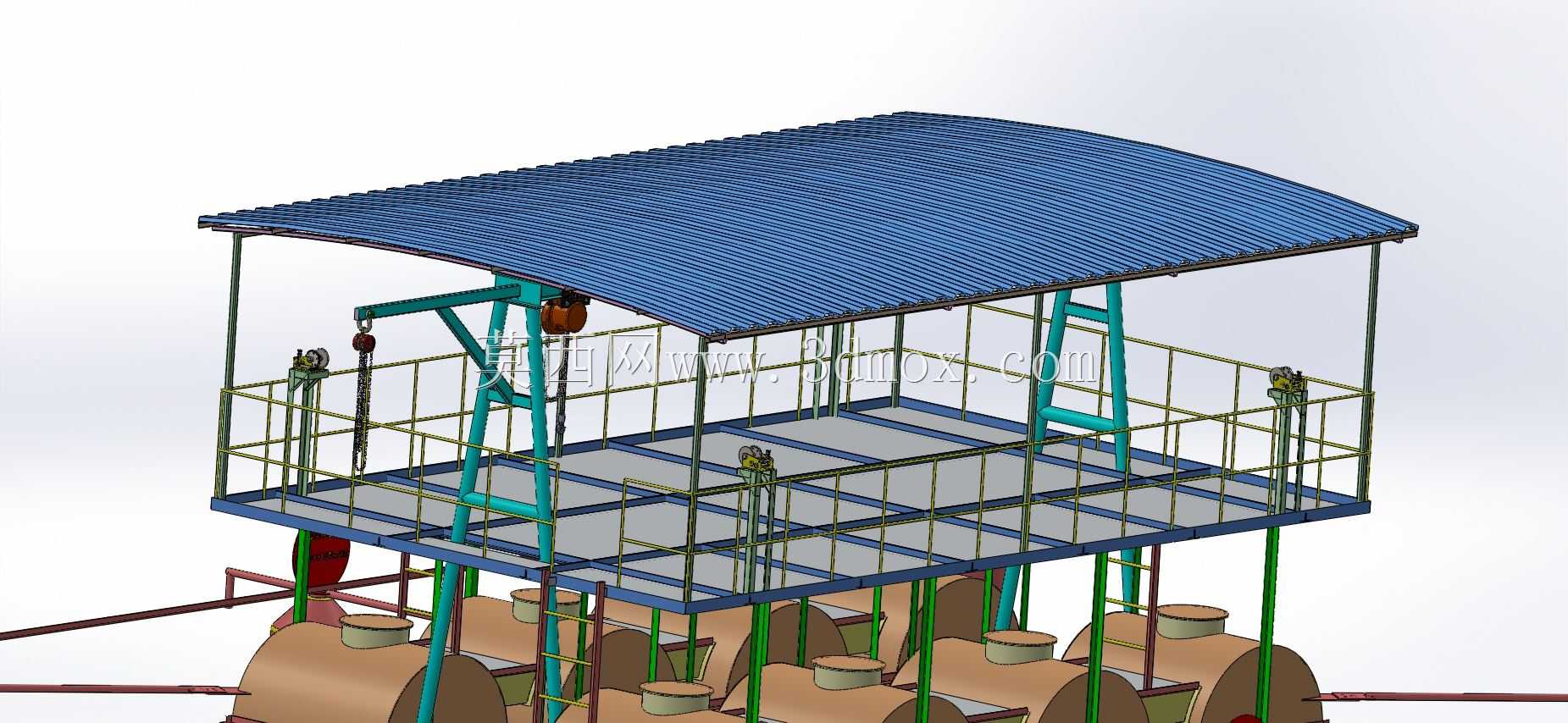

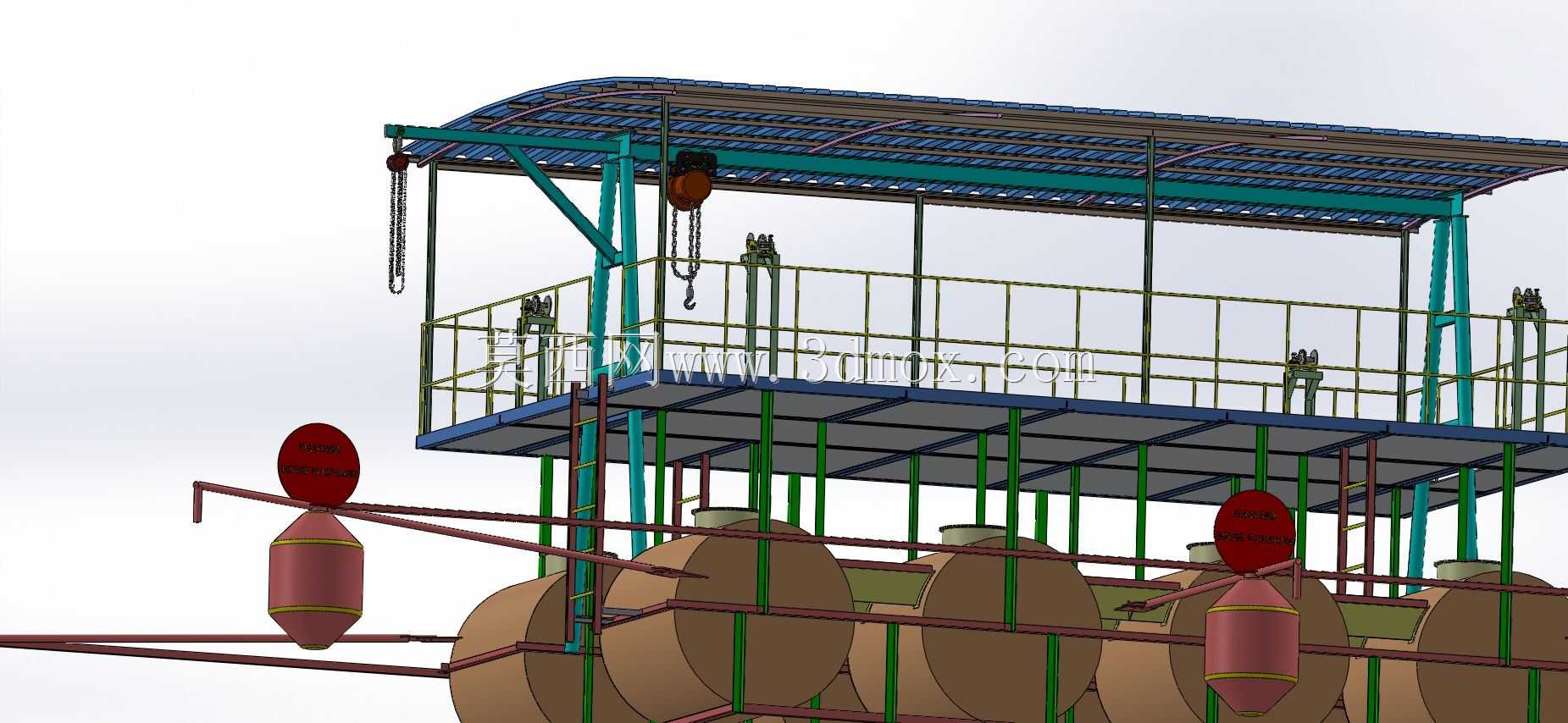

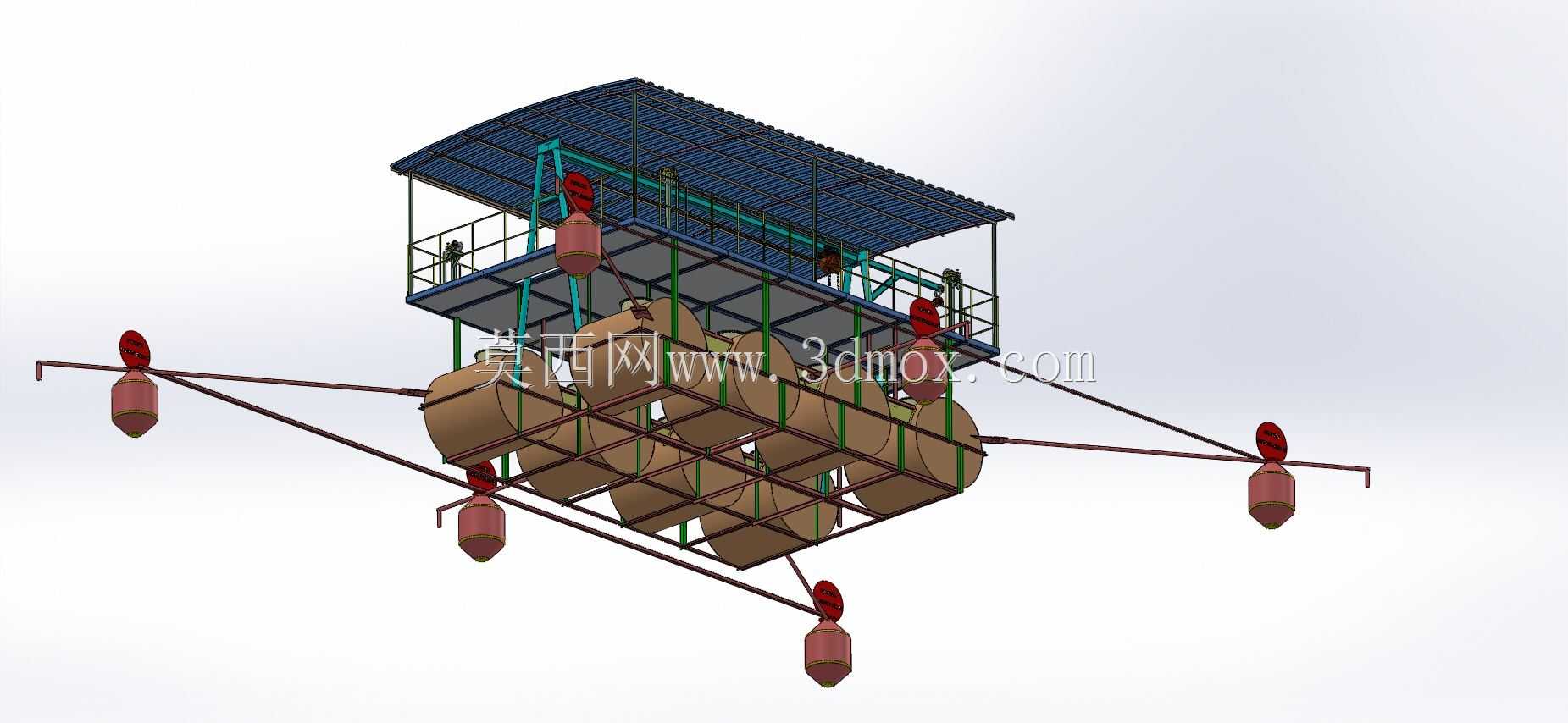

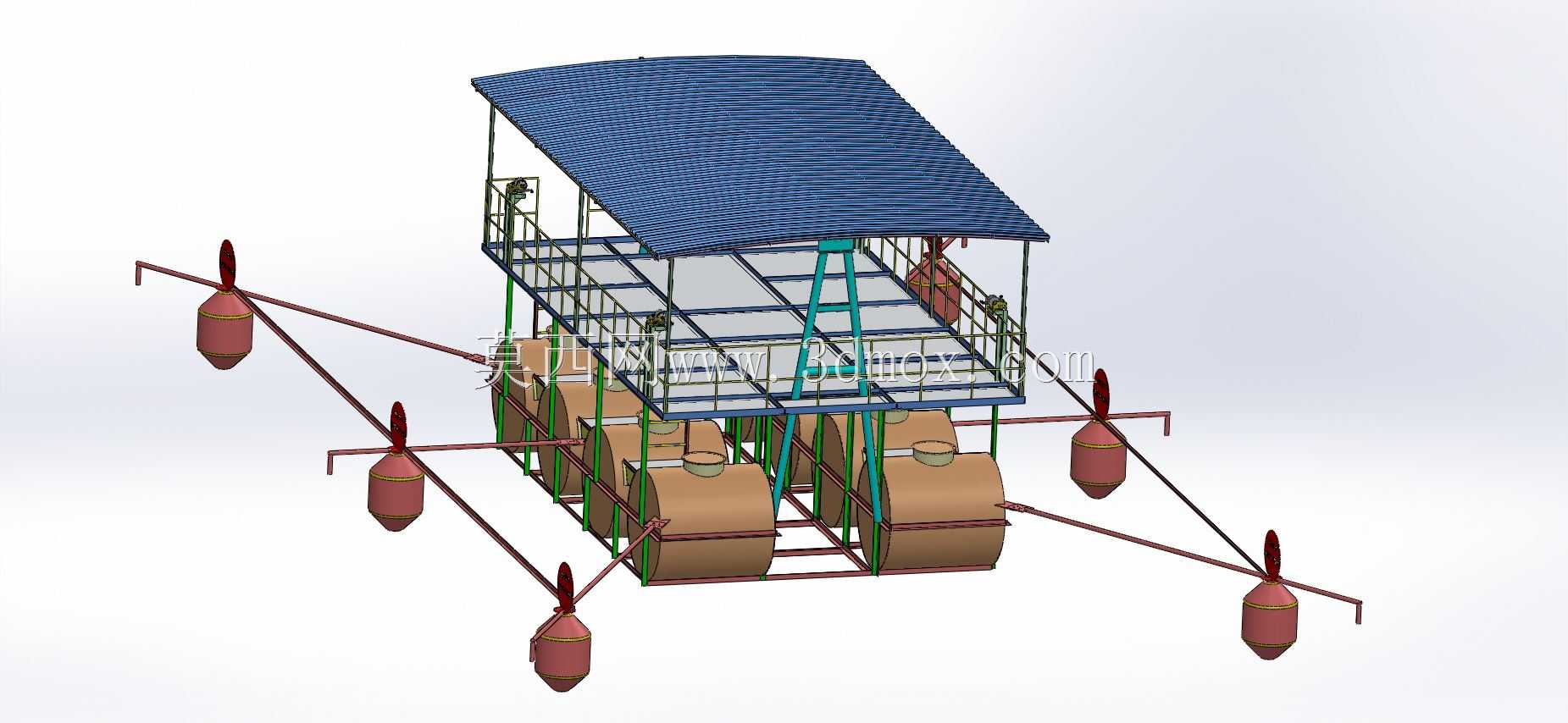

　　也能在浮筒达到使用年限后单独更换，无需整体拆解平台结构。平台上部设置双层作业空间，底层为设备安装区，用于布置取水泵组、管路、阀组及配套电控设施，所有设备的安装基座都与主框架直接焊接固定，可抵消水泵运行时产生的持续振动，避免长期运行出现连接螺栓松动、管路焊缝开裂的问题。顶层为带遮阳顶棚的操作巡检区域，四周设置防护栏杆，巡检人员可在顶层完成设备状态检查、阀门操作、日常维护作业，顶棚可遮挡露天环境下的强日照与降雨，降低户外环境对电气元件的侵蚀，也为巡检人员提供基本的作业遮蔽条件。平台的外围框架向四周延伸出多根平衡支撑杆，杆端设置辅助浮体，进一步扩大平台的水线面支撑宽度，降低人员在平台边缘走动、设备启停产生偏载时的横摇与纵摇幅度，

　　保证作业面的平稳性。框架上还预留了系泊点，可通过锚链、缆绳与水底锚块或岸基固定桩连接，约束平台在水流、风力作用下的漂移范围，同时保留随水位升降的竖向自由度。设计阶段按照全尺寸1:1完成各零件的建模与装配校验，主框架采用型钢焊接结构，建模时同步核对了型钢的截面规格、焊缝预留间隙、各层平台的标高差，确保浮筒安装位、设备基座、栏杆立柱、顶棚支架的所有连接点位无干涉。浮筒的选型匹配了平台整体自重、设备满载重量、人员及检修工具的附加载荷，同时预留了足够的干舷高度，避免波浪涌上作业甲板。平台的横向与纵向外伸尺寸，决定了现场运输与下水的边界条件：整体宽度控制在常规陆路运输的限界范围内，可在工厂完成预装配后整体转运至现场，也可拆解为框架分段、浮筒、

　　顶棚等部件，在岸边简易场地完成组装后滑移下水，无需大型吊装设备配合。取水管道从平台底层沿支撑结构接入水下，管口设置在水面以下足够深度，既避开表层漂浮杂物，也减少水位下降时管口露出水面的概率，管路与平台之间设置柔性连接段，抵消水流波动、平台小幅摇摆产生的管路位移，避免硬连接位置出现疲劳断裂。整套结构没有复杂的特殊传动部件，维护点集中在浮筒外观检查、系泊缆绳磨损检查、紧固件防松复检几个方面，适合长期在无人值守的野外水域连续运行，结构形式也可根据取水规模、搭载设备的重量调整浮筒数量与框架尺寸，适配不同流量的取水需求。
