立式小型台钻结构设计

　　在机加工、维修装配、教学实训以及小型五金件试制场景中，这类立式小型钻床常承担孔加工任务。它的核心用途并不局限于钻孔，在实际生产中也可通过更换刀具完成镗刀扩孔、铰刀精加工孔等工序，适合对中小尺寸工件进行孔位修正、预制孔扩大和精度提升。

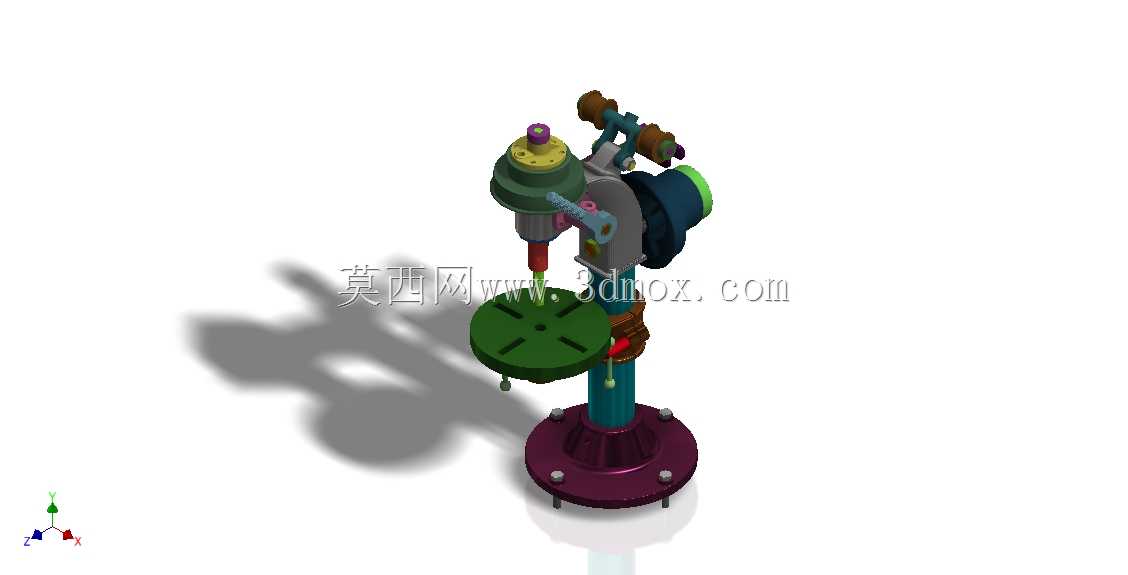

　　从结构布置看，模型采用立柱支撑、机头悬置、工作台居中、底座落地的经典形式。底座为圆形法兰式安装面，预留紧固孔位，可通过螺栓固定在工作台或专用支架上，保证钻削过程中的稳定性。立柱承担主轴箱和工作台的竖向载荷，同时为升降调节提供导向。工作台位于主轴下方，盘面开设T形槽或径向槽，用于装夹压板、平口钳或简易夹具，方便工件快速定位。

　　主轴系统是设计重点。主轴箱内部需要容纳传动、进给和锁紧相关结构，外部布置操作手柄、电机或动力连接部位。模型中可见主轴沿竖直方向进给，钻头装夹部位位于主轴下端，工作时刀具旋转并向下进给，对放置在工作台上的工件施加切削力。手柄位置靠近操作者一侧，符合手动进给时的施力习惯；机头侧面的动力部件与主轴形成传动连接，使整体布局紧凑。

　　设计这类设备时，需要同时考虑刚性、操作空间和维护便利性。底座直径决定设备占地边界，也影响抗倾覆能力；立柱高度决定最大加工开口，即工件可放入主轴与工作台之间的空间；工作台尺寸限制单次装夹工件的平面范围；主轴行程则决定可钻孔深度。若用于较厚材料，应校核主轴伸出长度、导向长度和钻头容屑空间；若用于批量小件，则要关注工作台槽距、夹具安装便利性以及排屑方向。

　　孔加工过程中，切削力主要沿主轴轴向传递，经主轴箱、立柱、工作台最终传到底座。因此立柱与底座连接处、主轴箱与立柱夹紧部位、工作台支撑部位都需要有足够接触面积和锁紧能力。模型在这些位置通过法兰、抱箍、调节手轮和紧固件表达了实际结构关系，便于后续在三维环境中检查干涉、调整操作手柄转角，并评估工件装夹后是否与机头或立柱发生碰撞。

　　该钻床的功能特性在于工序适应性强。对于精度要求一般的孔，可直接钻孔；对于已有孔需要扩大直径或修正位置偏差的情况，可采用镗削方式；对于尺寸精度和表面质量要求较高的孔，则可在钻孔或扩孔后使用铰刀进行精加工。不同刀具长度、直径不同，模型中主轴到工作台的可调空间为刀具更换和工件取放留出了余量。

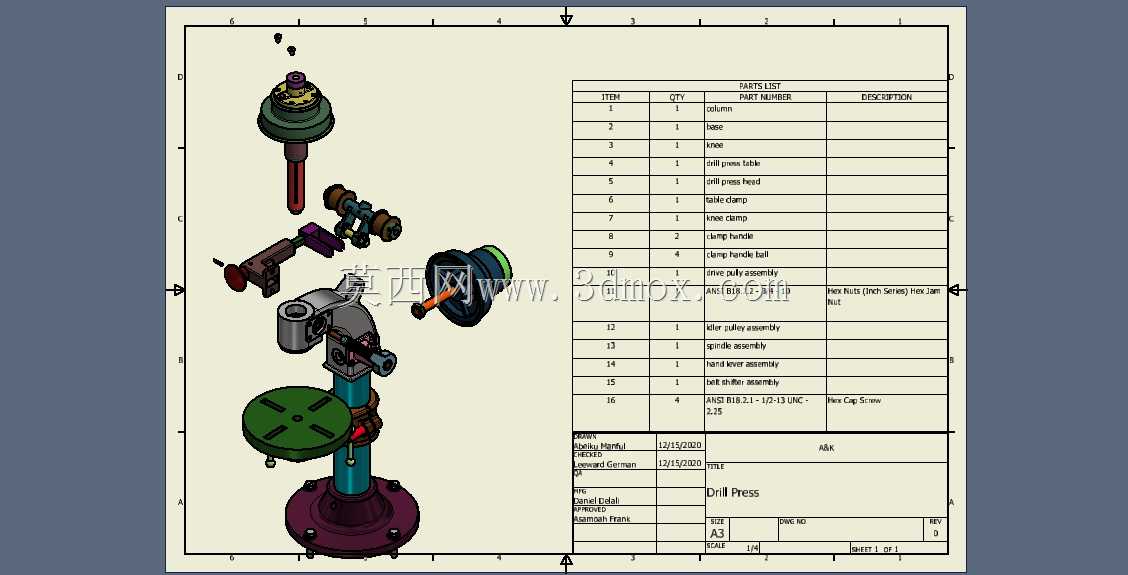

　　从建模角度看，该作品适合用于设备布局展示、夹具方案验证和教学演示。底座、立柱、工作台、主轴箱、操作手柄、动力部件和刀具之间的装配关系清晰，能够表达手动钻床的工作原理。进行产线布置时，可依据底座占地和上部回转轮廓预留操作与维护空间；进行工装设计时，可在工作台面上叠加夹具模型，检查压板、螺栓和工件是否与刀具轨迹冲突。

　　外形与安装边界方面，设备最高点位于主轴箱上部操纵件，最大外伸轮廓来自机头侧面动力部件和操作手柄。安装时不仅要关注底座投影面积，还要预留手柄转动空间、工件上下料空间以及钻头更换空间。工作台下方的支撑和调节结构决定了其升降范围，立柱上的锁紧位置则影响不同高度工件加工时机头的固定可靠性。

　　整体而言，这类小型立式钻床结构并不复杂，但对孔加工工序的支撑非常直接。它把动力输入、旋转主轴、手动进给、工件支撑和床身稳定集中在紧凑立式结构中，既适合单件修配，也能在简单工序中承担稳定的加工作业。三维模型完整呈现了各部件相对位置和装配逻辑，可作为机械结构认知、工装校核和设备选型参考。
