机床悬臂式数控操作终端结构设计

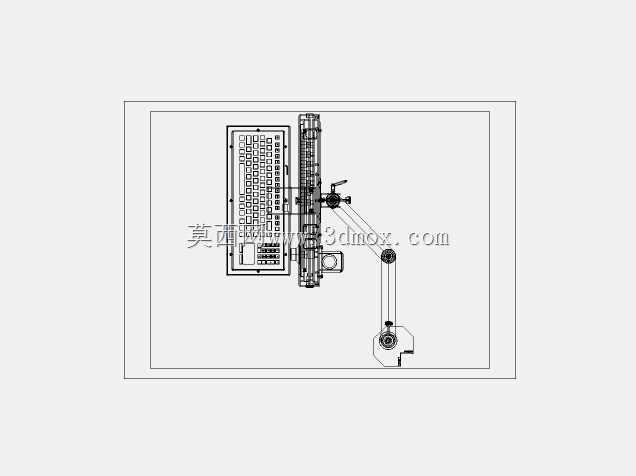

　　这套操控终端的结构方案，最初是为中小型立式加工中心、数控车床的工位改造做的适配设计。车间里不少老旧机床的原生操作箱固定在床身侧方，操作工上下料、对刀、观察切削状态时总要反复侧身移步，既耽误节拍也容易因视线偏离加工区出现误判，因此把显示与输入单元做成可悬停、可多角度调整的悬臂结构，能直接覆盖操作人员在工位上的常用活动范围。整套装置分为显示主机、集成键盘托、悬臂支撑组件、床身连接座四个部分，没有多余装饰件，所有外轮廓都做了工业场景下的防撞倒角处理。显示单元的外壳采用薄钢板折弯拼焊结构，正面嵌入工业级液晶面板，屏幕周边预留了密封胶条安装槽，可适配车间内存在切削液飞溅、金属粉尘弥散的环境；屏幕下方排布物理按键与急停接口，相比纯触屏方案，

　　戴劳保手套操作时也能准确触发功能，不会因屏幕沾油、沾铁屑出现触控失灵。键盘托与显示主机采用一体化下翻式连接，托板表面预留键盘嵌入槽与走线缺口，不用时可向上翻折贴合主机正面，减少设备非工作状态下的占用空间，也能避免铁屑直接堆积在按键缝隙里。悬臂部分采用两节可转动臂杆结构，臂杆内部为中空走线腔，显示单元的供电线、信号传输线全部从臂杆内腔穿行，外部没有裸露线缆，既不会被工件、刀具挂蹭，也能延缓切削液雾气对线束外皮的腐蚀。臂杆与显示主机的连接关节、两节臂杆之间的连接关节、臂杆与底座的连接关节均设置阻尼调节结构，调整角度时可单手拉动，松手后能稳定停在设定位置，不会因设备运行产生的轻微震动出现下垂、偏移。底座部分设计为抱箍式安装结构，

　　可直接固定在机床床身的圆形立柱或方管支架上，安装孔位预留了多组调节余量，不需要对原有床身做大面积焊接、打孔改造，现场装配时只需匹配立柱尺寸调整抱箍锁紧位置即可。从安装边界来看，显示主机的屏幕可视区域朝向可在水平方向三百六十度回转，垂直方向可在负十五度到正七十度区间俯仰调整，两节臂杆完全展开后，操作终端可从安装立柱向外延伸出足够距离，操作工站在机床安全门外、或蹲在工件装夹位置旁都能清晰看到屏幕参数；臂杆完全收回时，整套终端可贴靠在机床侧方，不会占用上下料通道，也不会干涉刀库换刀、防护门开合的运动路径。结构设计过程中，各转动关节的载荷都做了冗余校核，显示主机连同键盘托的整体重量完全由悬臂关节承担，长期使用不会出现关节变形、

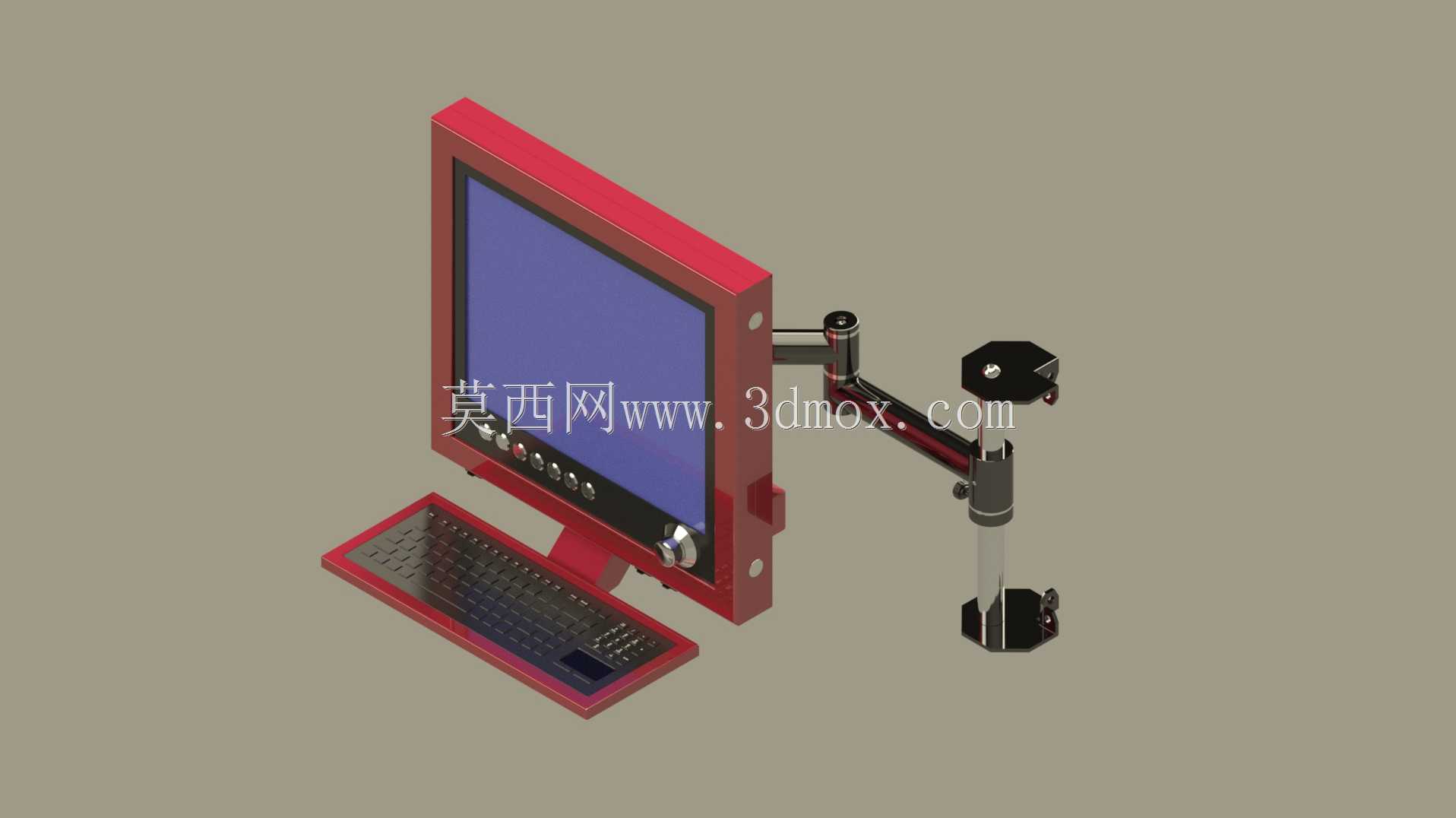

　　定位失效的问题。外壳的红色涂装属于高可见度安全色，在车间照明环境下能让操作人员快速定位操作位，也和多数机床的灰、白主色调形成区分，避免走动时误碰。这类悬臂操控终端不止适用于切削机床，在自动化焊接工位、冲压生产线、装配检测工位上，只要需要操作人员就近读取设备参数、输入运行指令，都可以通过更换底座连接形式完成适配，中空臂杆也可兼容不同类型的通讯线缆，不用额外增设外部拖链。
