西门子5毫米规格8WA12工业连接器

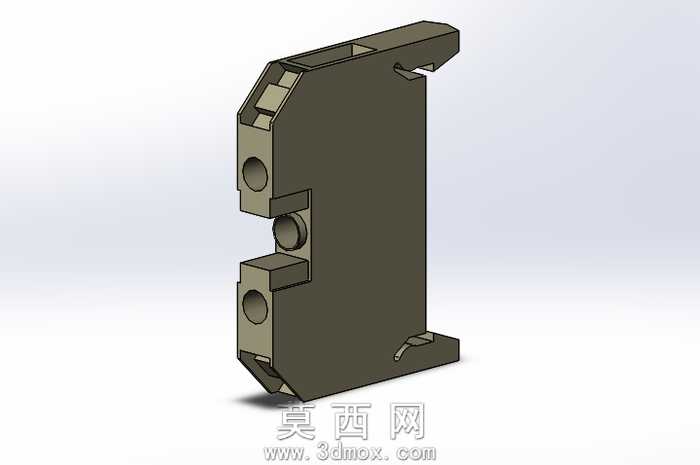

本模型为西门子系列8WA12规格5毫米间距工业连接器，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循实物测绘尺寸，对产品的每一处结构细节都做了1:1还原。模型主体采用模块化结构设计，整体为适配标准导轨安装的卡扣式基座，侧边设置三处圆形定位孔位，用于接线端子的固定与导电部件的定位安装，中部预留的圆形装配位用于内置导电连接组件，底部的弹性卡扣结构经过单独的特征建模，可实现与标准电气安装导轨的快速卡装与拆卸，无需额外紧固件即可完成固定。建模阶段对产品的拔模斜度、圆角过渡、壁厚均匀性都做了参数化约束，还原了注塑成型零件的工艺特征，避免出现尖锐棱角与壁厚突变的不合理结构。材质渲染部分，基座部分采用哑光深灰工程塑料材质，还原PA66玻纤增强材料的磨砂质感，侧边的安装定位结构采用浅灰硬质工程塑料材质，金属导电部位预留了金属材质的赋予通道，渲染时通过环境光遮蔽效果突出结构的层次感，对卡扣的弹性形变特征也做了静态结构的示意呈现。设计思路上，该连接器主打小间距电气回路的快速连接需求，紧凑的外形结构可大幅节省电气柜内的安装空间，模块化的结构设计支持多件并排拼接扩展，可根据实际接线需求灵活调整使用数量，模型的所有特征均保留可编辑参数，方便后续根据不同的使用场景调整孔位间距、卡扣尺寸、整体外形等参数，可直接用于电气柜布局装配仿真、产品宣传渲染图制作、安装指导演示动画制作等场景，模型的装配关系完整，可直接导入各类三维装配环境中做干涉检查与装配验证。
