符合DIN471标准的轴用弹性挡圈设计

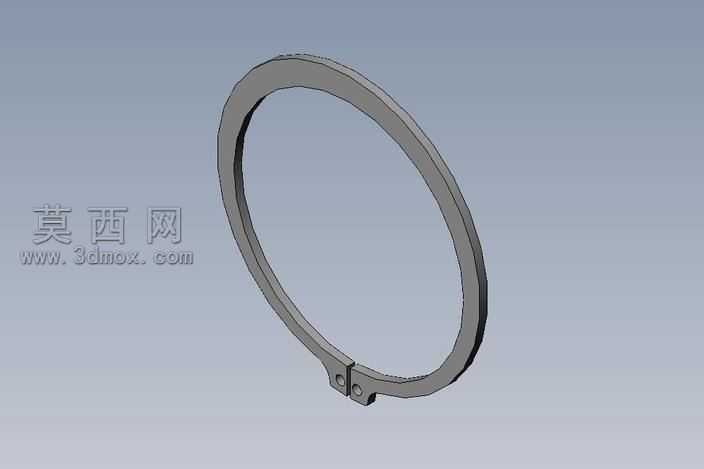

本模型为符合DIN471标准的轴用弹性挡圈，采用三维参数化建模方式完成，建模过程严格遵循德标DIN471中对应规格的尺寸公差要求，保证模型各部位尺寸与实际工业生产的标准件完全匹配。建模时首先绘制挡圈的环形主体截面轮廓，通过拉伸命令生成基础环体结构，随后对开口处的安装耳位进行单独特征构建，精准还原两个带孔安装耳的相对位置、孔径大小与倒角细节，确保实际使用时卡簧钳可以顺利插入孔位完成挡圈的撑开与安装操作。模型的环形截面采用等厚设计，边缘处添加了符合标准要求的微小圆角，既还原了真实挡圈的冲压成型工艺特征，也避免了尖锐棱边在装配时划伤轴类零件表面的问题。材质方面模拟了常规弹性挡圈常用的65Mn弹簧钢材质，渲染时赋予模型哑光银灰色金属质感，表面添加细微的冲压纹理与氧化层质感，还原真实五金零件的视觉效果。结构设计上，该挡圈为开口式弹性结构，依靠自身的弹性变形卡入轴类零件预设的卡槽内，主要作用是限制轴上零件的轴向位移，防止装配在轴上的轴承、齿轮、套筒等零件发生轴向窜动，是机械传动、装配结构中极为常用的轴向限位标准件。建模过程中对挡圈的开口间隙、环体内径与卡槽的配合公差、安装耳的强度结构都做了精准还原，既可以用于机械装配的虚拟仿真验证，也可作为非标设备设计时的标准件调用模型，帮助设计人员快速完成装配结构的布局设计，减少重复绘制标准件的工作量，同时模型的细节精度满足装配干涉检查、运动仿真等各类工业设计场景的使用需求。
