皮带链条传动用单槽滑轮结构

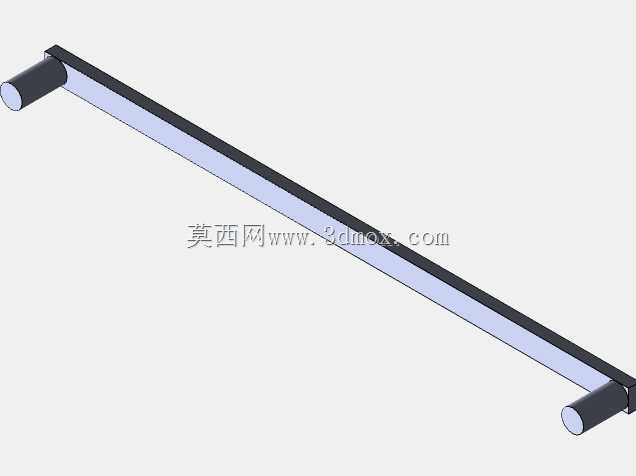

　　该轮体结构面向轻载皮带与链条复合传动场景设计，常见于小型输送线、实验台架、轻工包装辅机、教学演示装置以及桌面级自动化设备的动力传递支路。在这类工况中，动力源往往通过小功率电机输出，经一级或两级带传动减速后再驱动链条执行直线或回转动作，轮体既要承担皮带的张紧与导向，也要在部分布局里作为链条张紧轮或过渡轮使用，因此结构上没有采用复杂的辐板式设计，而是以实心圆盘为主体，兼顾加工便利性与低速工况下的刚性需求。

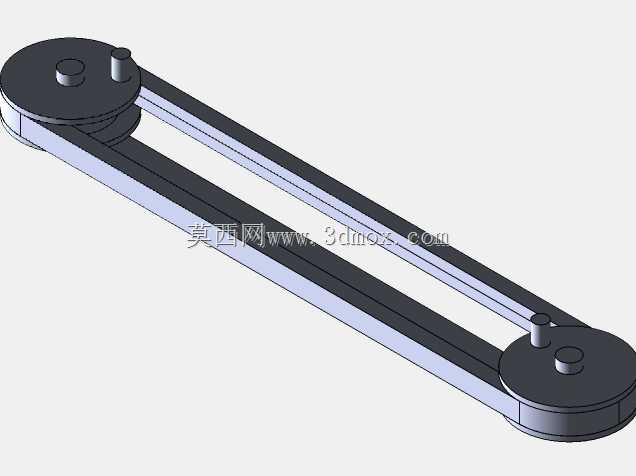

　　从实际使用角度看，轮缘开设的环形槽是核心功能面。槽型轮廓直接决定皮带的对中性与运行稳定性，槽底圆弧与两侧斜面需匹配对应皮带的截面形态，避免皮带在运行中出现跑偏、翻转或局部挤压磨损。若该轮同时用于链条导向，槽宽还需预留链条侧板的游动间隙，防止链节在啮合过渡时与槽壁发生硬摩擦。设计时通常先确定传动中心距、所需包角以及皮带的最小弯曲半径，再反推轮缘外径与槽深；外径过小会加剧皮带弯曲疲劳，过大则会增加整体安装空间与转动惯量，对频繁启停的轻载设备并不友好。

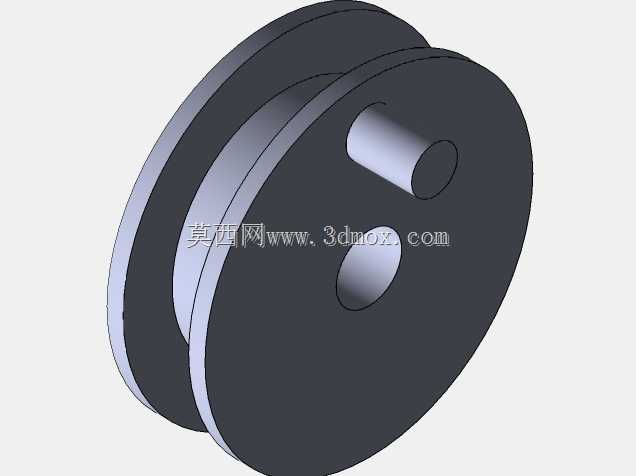

　　轮体中心设置的通孔用于安装转轴或轴承组件，孔的尺寸与公差需与轴系配合统一考虑。若采用键连接传递扭矩，孔内需预留键槽并校核挤压强度；若用于无动力张紧或导向，则可直接安装滚动轴承，使轮体随皮带或链条自由转动。图中轮盘侧面额外设置的圆柱凸台，可作为轴向定位面，用于抵住轴承内圈、套筒或机架侧板，限制轮体在轴向上的窜动。这种凸台与轮盘一体加工的方式，省去了额外的定位套，减少了装配零件数量，但在建模时需注意凸台外径不能超过皮带或链条的运动包络，否则会在运行中与传动件发生干涉。

　　安装边界方面，轮体的轴向厚度决定了机架两侧支撑板的最小间距。设计机架时，除了容纳轮体本身厚度，还要预留轴承、套筒、锁紧螺母以及张紧调节的余量。径向边界则由轮缘外径决定，设备外壳或防护罩内壁需与轮缘保持安全间隙，既避免运行中触碰，也为皮带张紧后的上下跳动预留空间。若该轮作为张紧轮使用，其安装轴通常固定在可调滑槽或摆动支架上，此时轮体中心孔与支架的位置精度要求相对降低，但轮盘端面与支架平面的平行度仍需控制，以防止皮带受到侧向力而早期损坏。

　　从建模思路看，这类零件适合采用旋转特征生成主体轮廓，再对中心孔、凸台和局部安装结构进行切除或附加拉伸。轮槽部分应优先通过草图一次成型，保证槽底圆弧与两侧斜面连续相切，避免后续倒角或圆角造成型面突变。对于需要出工程图的场景，轮槽截面、中心孔公差、凸台定位尺寸以及端面跳动要求都是标注重点。由于该类轮体常采用棒料直接车削加工，实心结构在小批量生产中成本更低，也便于通过数控车一次装夹完成大部分型面，减少二次装夹带来的同轴度误差。

　　在设备维护层面，这种简洁轮体的优势在于故障点少。轮面磨损后可直接通过车削修复或整体更换，中心轴承若采用标准件，也能快速替换。需要注意的是，皮带与链条共用传动布局时，张紧力不能相互干扰；若同一轮体同时接触两种传动介质，应分别校核其载荷方向，避免轴承受力叠加后寿命大幅缩短。对于长期运行的设备，还可在轮盘侧面设置减重孔以降低惯量，但在轻载、低速且尺寸较小的场合，实心圆盘反而更有利于抑制振动并保持运转平稳。
