ST品牌TOP3型三端双向可控硅外壳

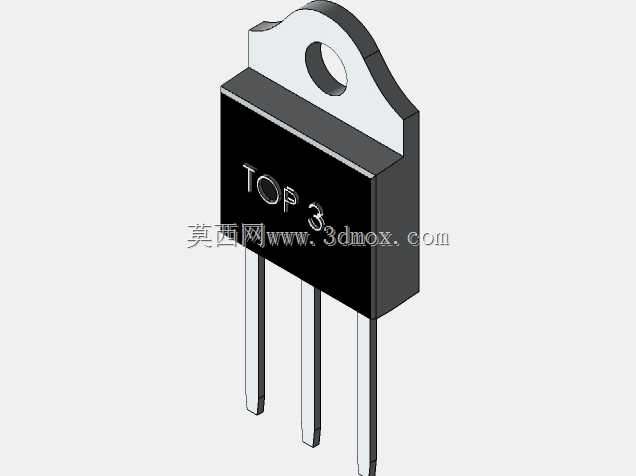

　　TOP3 封装常见于中小功率三端双向可控硅、晶闸管及部分功率半导体器件，典型应用集中在家电控制板、灯光调光、电机调速、固态继电器、电源开关和工业温控回路中。这类器件需要同时承担电气连接、散热传导、绝缘隔离和机械固定四项任务，因此外壳结构不能只按外观件理解，而应作为功率回路中的热机接口来处理。模型完整还原了黑色塑封主体、顶部安装耳、圆形固定孔以及三根直插引脚，能够直接用于电路板布局校核、散热器干涉检查、装配空间预留和产品外观展示。

　　从实际选型角度看，TOP3 外壳的价值在于安装方式明确。器件背部通常紧贴散热器或金属机壳，顶部带孔凸耳用于螺钉锁紧，保证塑封体与散热面之间形成稳定压力。若压力不足，导热界面材料无法充分贴合，结到壳的热阻会明显升高；若锁紧位置偏斜，又可能造成塑封体局部应力集中，长期温循后出现裂纹。建模时保留安装耳厚度、孔位中心距和凸耳过渡圆角，正是为了让结构工程师在数模中提前判断螺钉规格、垫圈尺寸以及工具操作空间，而不是等到样机阶段才发现批头与周边电容相碰。

　　引脚部分采用三引脚并列直插形式，适合波峰焊或手工焊接。引脚间距、伸出长度和截面尺寸直接影响 PCB 孔位设计。孔径过小会造成插装困难，孔径过大则容易在焊接时形成锡洞或降低引脚抗弯折能力；引脚伸出长度还关系到焊接后剪脚空间以及器件离板高度。对于需要通过安规距离校核的电源类产品，模型中引脚根部与塑封体底部的交接区域必须准确，因为这里决定了器件本体到印制板走线、到相邻元件以及到接地散热片的实际爬电距离。

　　塑封主体采用近似长方体的黑色实体，表面印有器件标识区域。该区域在三维模型中并非单纯装饰，它对应生产过程中的激光印字或丝印位置。结构工程师在整机布局时需要确认标识方向，便于产线检验、维修识别和防错插装。顶部安装耳从主体向上延伸，并带有一个完整通孔，这种造型兼顾了零件强度与材料用量。耳片与主体连接处的圆弧过渡可以降低注塑和装配应力，避免在螺钉压紧时沿根部断裂。

　　散热设计是 TOP3 器件应用中不可回避的环节。虽然模型展示的是外壳，但其背面平面度、主体高度和安装孔位置决定了散热器接触面的加工要求。在交流调压或电机驱动场景下，双向可控硅导通后会产生持续损耗，热量必须通过背面迅速传出。若电路板周边空间狭窄，工程师还需结合该模型评估绝缘片、导热垫、护套和压线卡的叠加尺寸。外壳高度过低会限制绝缘件选型，过高则可能顶到外壳或线束，数模能够把这些边界条件一次性暴露出来。

　　建模思路上，这类封装适合采用实体与钣金思路结合的方式处理。塑封体和安装耳可视为一体注塑结构，通过拉伸、倒角和圆角完成主体；引脚则按细长金属件建立，保持根部加宽或平直过渡，以反映真实冲压引线框形态。固定孔需要保留真实壁厚，不宜做成简单贴图；引脚末端可保持平直切断面，便于在装配中与 PCB 焊盘对齐。若用于运动仿真或自动化插件设备开发，还可以在该模型基础上补充引脚微小拔模斜度和塑封体分模线，以提高吸嘴取件、径向插件和视觉定位的仿真可信度。

　　外形边界方面，使用时应重点控制总高、总宽、引脚中心距、安装孔中心到塑封体背面的距离以及引脚末端到安装耳顶端的距离。这些尺寸共同决定器件在 PCB、散热器和机壳之间的装配包络。对于多块板叠装或导轨电源类产品，TOP3 器件往往是板上较高的元件之一，其顶部安装耳还会占用螺钉垂直空间，因此在机柜布局中不能只按元件本体高度预留，而要给螺丝刀、紧固垫圈和绝缘护套留出操作余量。

　　在测试夹具和老化座设计中，该外壳模型同样具有参考意义。夹具需要压住塑封体而不是直接压引脚，同时让三个电极与测试探针可靠接触。若定位槽只按长宽方盒加工，忽略顶部安装耳，器件放入后会发生偏斜；若避让槽过大，又会导致测试压力不稳定。准确的三维外形可以帮助夹具工程师设计凸台、沉槽和侧向定位面，使器件在测试、分选和包装过程中保持一致姿态。

　　总体来看，这个 TOP3 外壳模型不是复杂曲面产品，但它体现了功率器件封装在电气、热设计和机械装配之间的平衡。对结构设计人员而言，它可用于检查安装孔与散热器的匹配；对硬件工程师而言，它可用于确认 PCB 焊盘、走线间距和周边元件高度；对工艺人员而言，它可用于评估插件、焊接和锁付工序的可达性。把这些工程约束纳入早期三维布局，能够减少样机反复改板，提高功率控制类设备的装配可靠性。
