四槽AA电池仓结构件设计方案

　　在手持检测仪器、便携传感终端、小型工控示教器这类需要离线供电的设备里，电池仓的结构合理性直接影响整机的供电可靠性与装配效率。这款四槽AA电池架，就是针对多节五号电池串联供电场景开发的独立仓体结构，可直接嵌入设备壳体内部，省去工程师从零排布电池触点、设计限位筋位的重复工作。

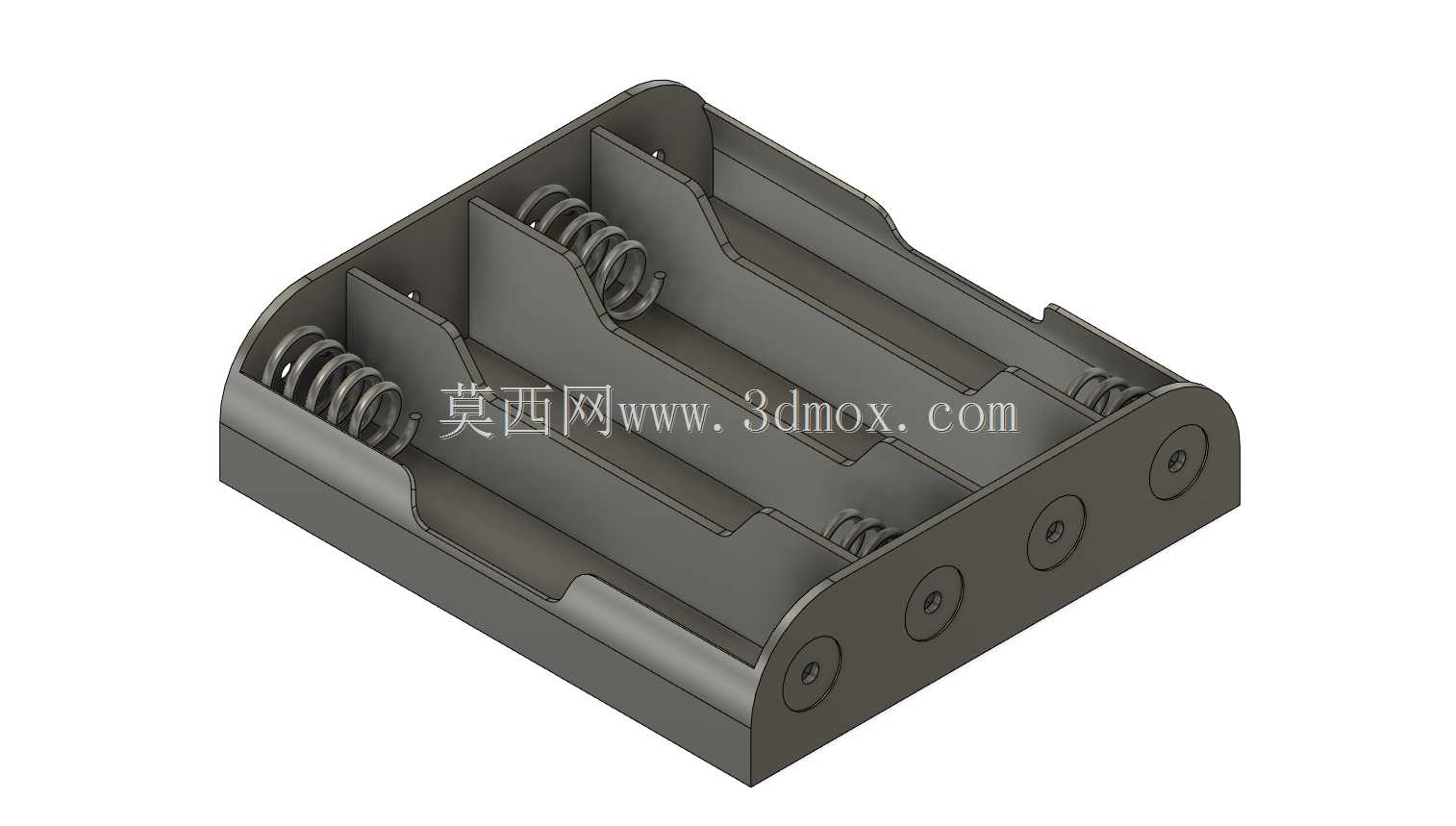

　　从实际使用场景来看，这类四节AA电池架常被用于需要6V直流供电的便携仪表、户外传感节点、小型机器人控制板、老式手持测距设备中。四节五号电池沿仓体平行排布，仓体两端分别布置弹簧负极与固定正极触点，电池装入后依靠弹簧预紧力顶住端面，即使设备发生跌落、晃动，也不会出现触点松脱断电的问题。仓体侧壁做了分段式限位挡边，每节电池的径向位置都被独立约束，不会在仓内左右窜动，也避免了多节电池互相挤压导致外皮磨损的风险。

　　设计思路上优先考虑了装配与维护的便捷性。仓体整体采用一体式注塑成型方案，底部预留了多组沉头安装孔，可直接通过自攻螺丝固定在设备壳体内的安装柱上，孔位的分布避开了电池正负极的走线路径，装配时不会出现螺丝干涉电池的问题。触点弹簧的安装位做了沉台定位，弹簧装入后不会发生径向偏移，弹簧压缩行程控制在合理区间，既保证足够的接触压力，又不会因为压缩量过大导致电池装入困难、长期使用弹簧疲劳失效。正极触点采用内嵌式固定结构，与仓体端面的定位槽过盈配合，不需要额外打胶固定，适合批量组装作业。

　　外形尺寸与安装边界方面，仓体整体为长方体布局，长度方向适配四节AA电池并排布置的总长度，宽度方向覆盖四节电池的并列直径，高度方向略高于电池半径，既保证电池完全落入槽内，又不会过度占用设备内部的垂直空间。底部的安装孔位间距符合常见便携设备的内部立柱排布习惯，结构工程师在做整机堆叠时，只需要在壳体上预留对应大小的凹槽与安装柱，即可完成电池仓的固定，不需要额外修改仓体本身的结构。仓体端部预留了触点接线的避让空间，导线可以从仓体侧面或底部引出，连接到主板的电源输入端口，走线过程不会被电池挤压。

　　细节结构上，仓体的槽位边缘做了圆角过渡，没有尖锐的毛刺棱角，更换电池时不会刮伤电池外皮，也不会划伤操作人员的手指。相邻电池槽之间设置了加强筋，既提升了整个仓体的结构强度，避免长期使用后槽位变形，又起到了电池分隔的作用，防止多节电池在仓内发生移位短路。弹簧的选型匹配AA电池端面的接触面积，弹簧线径与圈数经过校核，长期反复压缩后仍能保持稳定的弹力，保证接触电阻处于较低水平，减少供电过程中的压降损耗。

　　对于结构设计从业者来说，这类成熟的电池仓结构可以直接复用在同类便携设备中，只需要根据整机的内部空间微调安装孔位与出线方向，就能快速完成电源供电部分的结构设计，大幅缩短产品开发周期。在选型过程中，需要重点核对仓体的整体长宽高是否符合设备内部的预留空间，安装孔位是否与壳体的安装柱匹配，同时确认触点的载流量满足整机的工作电流需求，避免大电流工作时触点发热。仓体的材质通常选用耐温、绝缘性能良好的工程塑料，能够适应不同工况下的环境温度变化，不会因为长期受热出现变形、绝缘性能下降的问题。

　　在实际装配过程中，先将弹簧与正极触点分别压入仓体两端的定位位，再将仓体通过螺丝固定在壳体内部，完成导线焊接后即可装入电池测试。这种独立式电池架相比直接在设备壳体上做电池槽的方案，结构强度更高，触点装配更方便，也更便于后期的维护更换，当仓体出现损坏时可以直接整体替换，不需要修改整机壳体结构。
