1/2英寸常闭型电磁控制阀结构

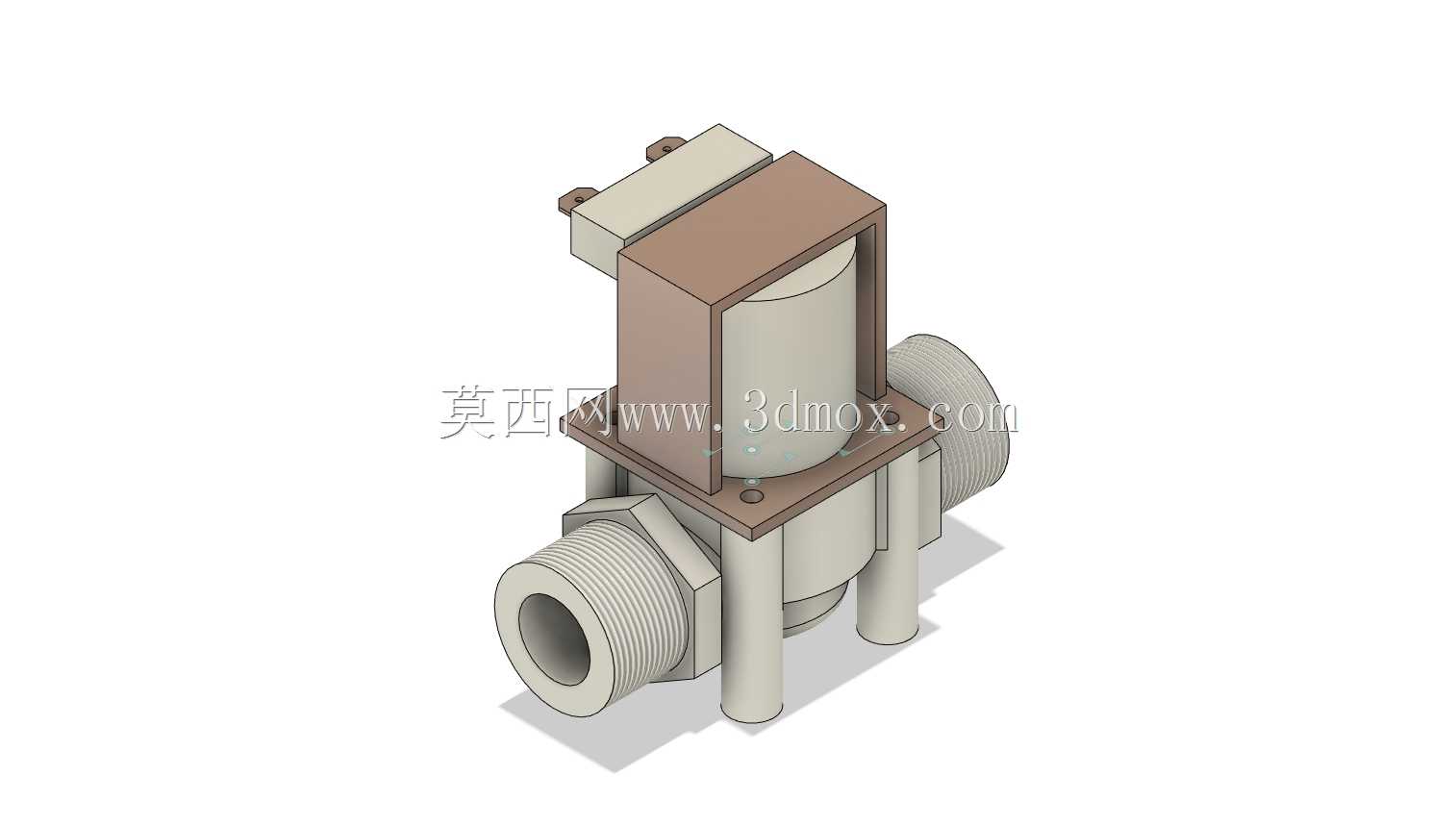

　　这款1/2英寸规格的电磁阀，核心定位是中小通径流体管路的自动通断控制，在民用净水设备、小型给排水系统、自动化灌溉支路、低压气动回路、小型化工加药管路中都有广泛适配空间。从结构布局来看，整体采用直动式常闭设计思路，阀体下部为流体贯通腔，两侧外螺纹接口直接对应1/2英寸管路标准，无需额外转接接头即可完成管路对接；上部为电磁驱动单元，通过金属支架与阀体基座刚性连接，既保证电磁部件与流体腔的密封隔离，也为线圈工作时的散热预留了侧向流通空间。

　　从实际选型适配角度看，这类阀的安装边界需要重点关注三个维度：首先是管路轴向安装空间，两侧螺纹接口的同轴度直接决定管路对接后的密封可靠性，建模时已将外螺纹的有效旋合长度、端部倒角纳入结构，现场安装时可预留对应扳手操作空间，避免与周边管路、支架发生干涉；其次是上部电磁头的竖向高度，该部分包含线圈骨架、铁芯与防护外壳，在电控柜内或狭小设备舱内布置时，需要预留顶部接线与散热间隙，不能直接将电磁头紧贴封闭腔体顶面；第三是支架底部的支撑柱结构，四个向下延伸的圆柱支脚既可以在阀体安装时起到定位支撑作用，也能让阀体底部与安装板面之间留出空隙，避免管路凝露、介质渗漏时积液浸泡阀体密封面。

　　功能设计上，常闭结构的核心逻辑是断电状态下依靠内部弹簧压紧密封塞，阻断两侧流体通路，电磁线圈通电后产生电磁吸力克服弹簧力，带动铁芯提升密封塞，流体即可在阀腔内贯通。这种设计的优势在于控制逻辑简单，失电状态自动切断管路，符合多数流体系统的安全设计要求；驱动部分与流体腔采用分体密封结构，介质仅与阀体下部流道及密封件接触，电磁线圈部分不接触介质，既降低了介质对线圈的腐蚀风险，也方便后续针对不同介质更换密封材质，无需改动上部电磁驱动结构。

　　建模过程中，结构细节的还原直接影响后续工程出图与装配验证：两侧外螺纹的牙型、螺距严格匹配1/2英寸管螺纹标准，流道内壁做了顺滑过渡，减少流体通过时的局部阻力与湍流噪音；电磁头外壳的矩形防护结构兼顾了内部线圈的包裹防护与安装定位，侧面与支架的连接孔位保证了电磁单元的装配同轴度，避免铁芯动作时出现卡滞；阀体与支架连接的法兰面预留了密封件安装槽，可根据介质特性选配橡胶或四氟密封垫，保证静态与动态工况下的密封可靠性。

　　在设备集成场景中，这类阀通常作为末端执行元件搭配液位传感器、流量控制器或时序控制模块使用，比如净水设备中根据滤芯制水需求控制进水通断，灌溉系统中按照分区时序控制支路供水，小型气动系统中控制气缸的气路通断。设计时没有采用复杂的先导结构，整体结构紧凑、零件数量少，一方面降低了加工与装配的复杂度，另一方面也减少了内部故障点，提升长期运行的稳定性；阀体下部的支撑结构也支持两种安装方式，既可以通过两侧螺纹直接串接在管路中，也可以借助支脚与安装板固定，降低管路承重带来的接口变形风险。

　　从结构工程视角看，该模型完整还原了直动式电磁阀的核心装配关系，流道、驱动、支撑、连接四个功能模块划分清晰，各部分尺寸边界明确，既可以作为中小通径电磁阀选型时的空间校核参考，也能为同类流体控制阀的结构设计提供布局参照，帮助设计人员在设备布局阶段提前预判安装空间、管路对接与维护操作的可行性。
