六自由度仿生关节机械臂结构设计

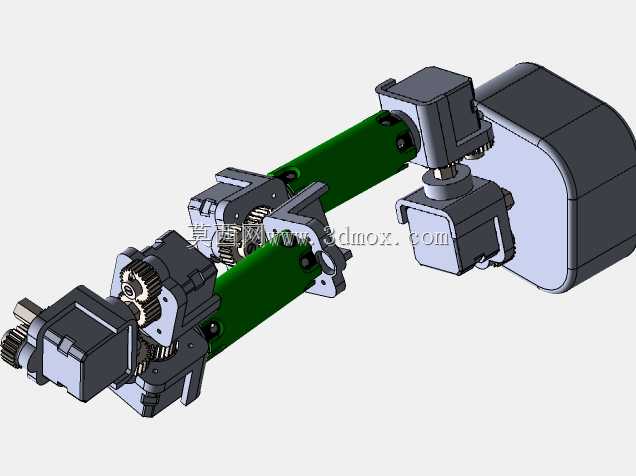

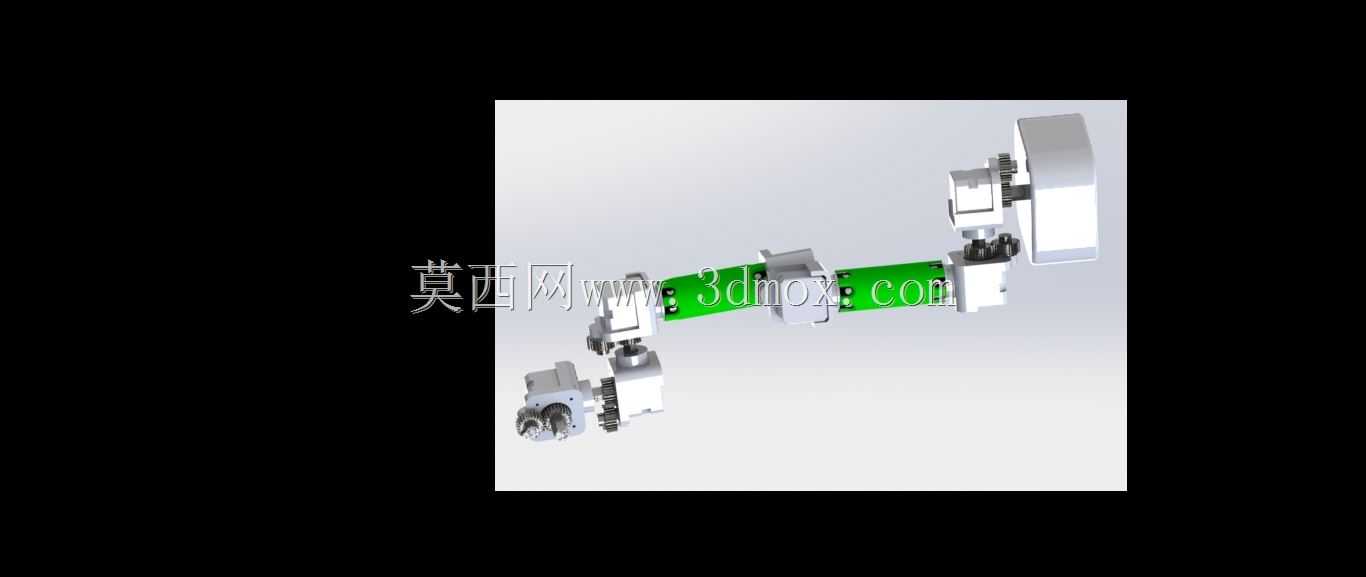

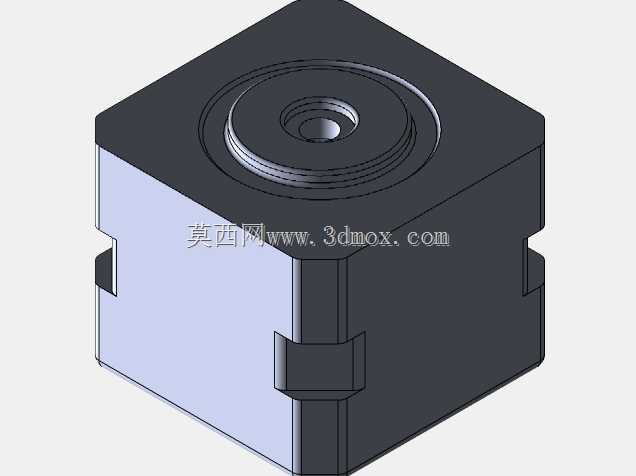

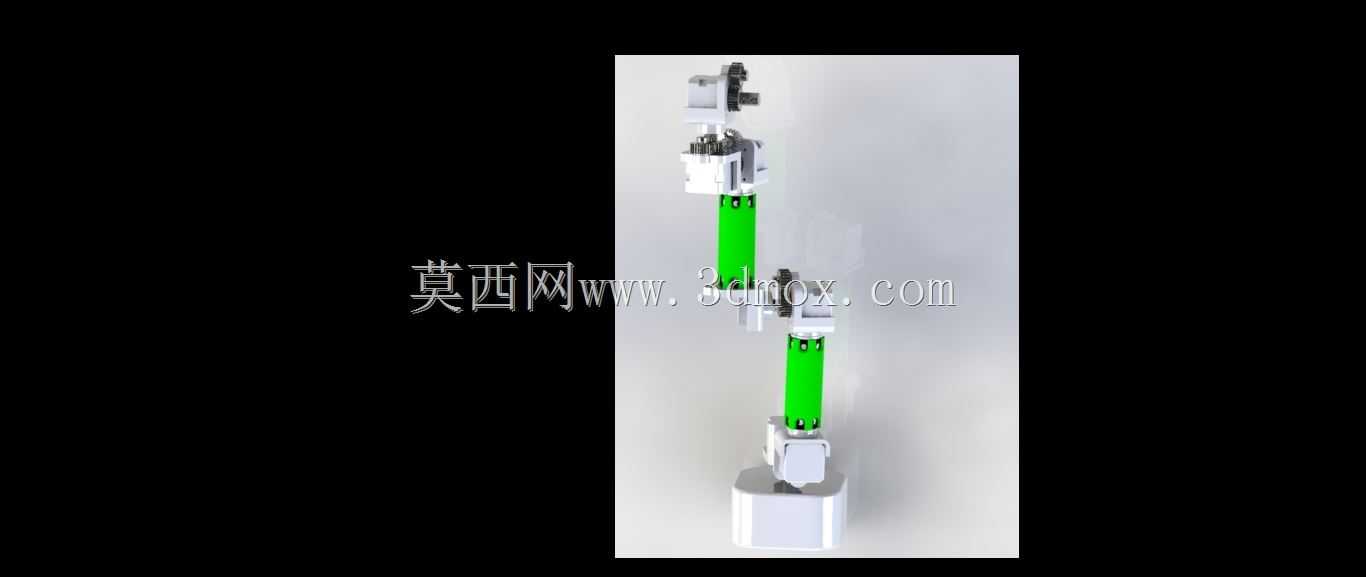

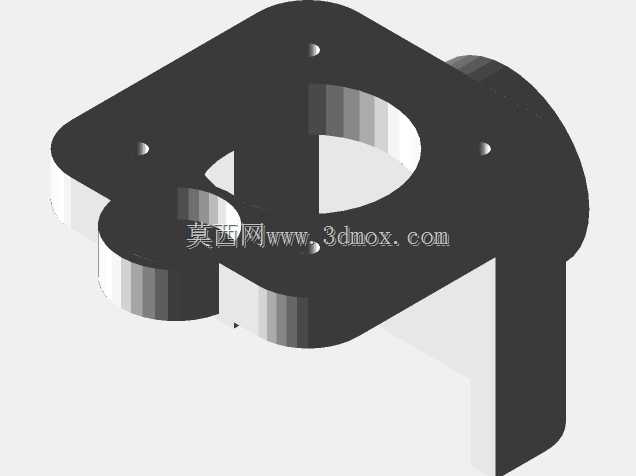

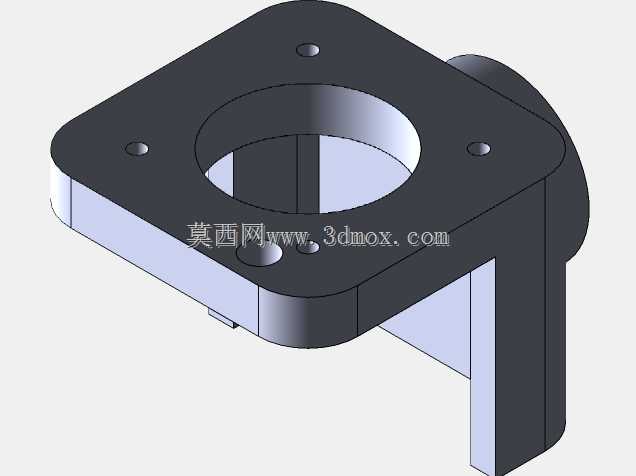

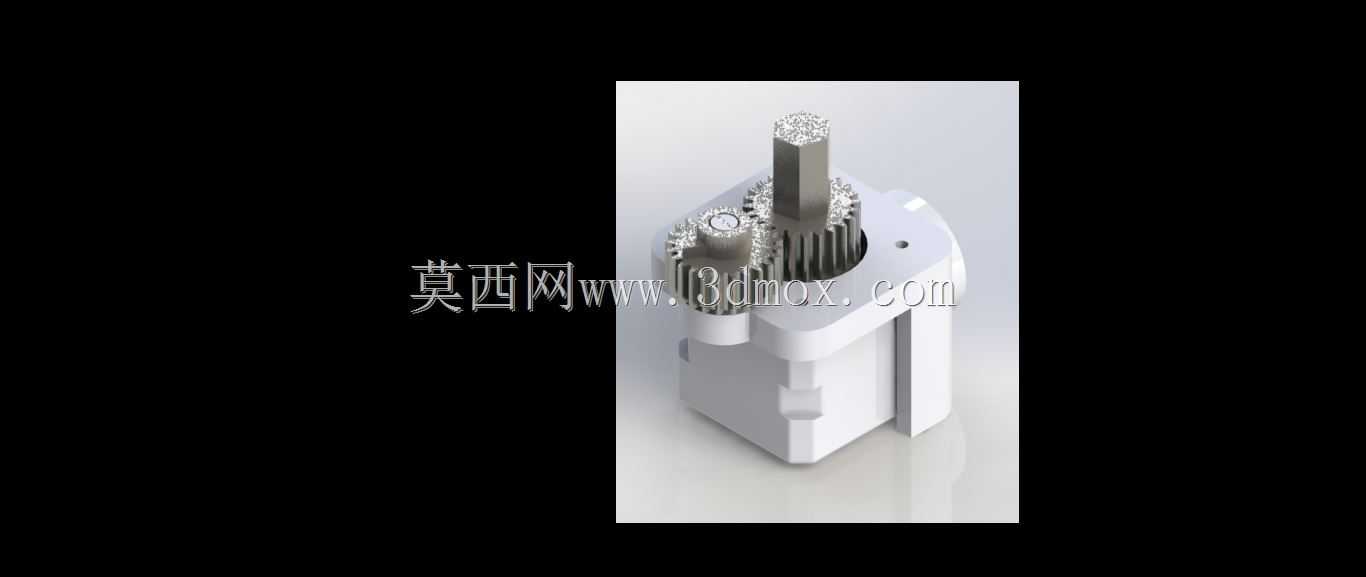

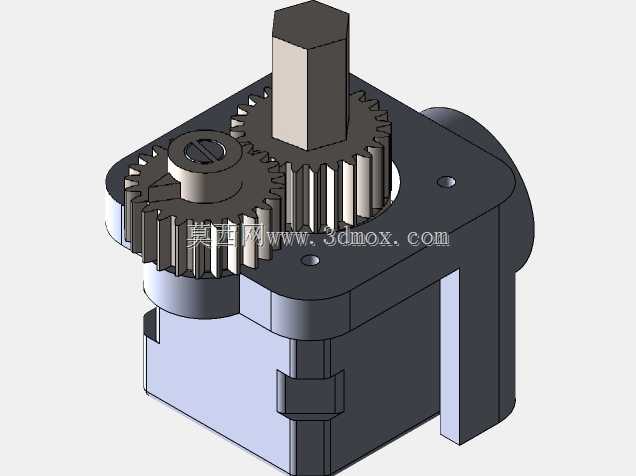

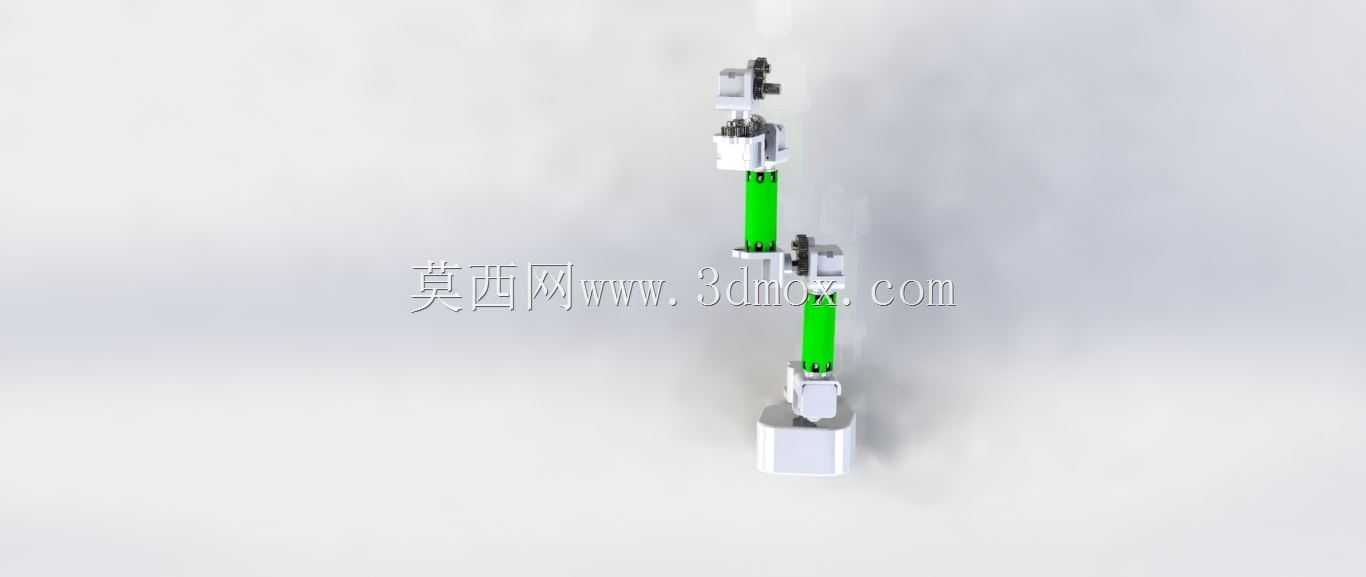

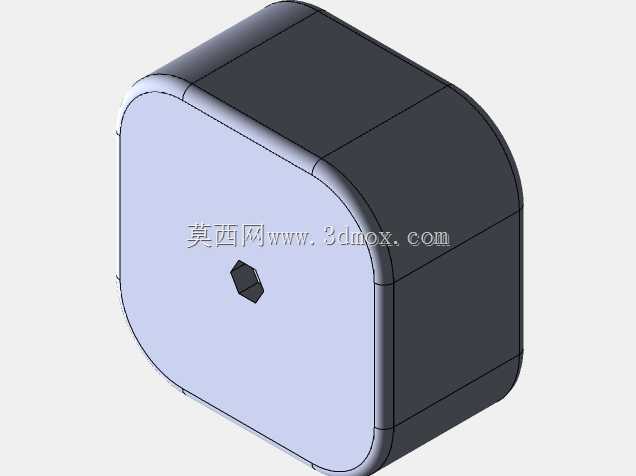

　　该机械臂的结构构型脱胎于仿生肢体的运动逻辑，整体采用串联式关节布局，从底部基座到末端执行器依次设置回转、摆动、旋转等多组运动副，完整覆盖三维空间内的位姿调整需求。不同于常规工业焊接机械臂的粗壮构型，该方案的臂杆采用分段式细长设计，相邻关节之间的连杆长度经过比例校核，既保证了工作空间内的可达范围，也控制了臂杆自身的转动惯量，适配轻载场景下的高速启停动作。底部基座为整体式安装座，底面预留平整安装面，可直接通过螺栓固定在工作台面或专用支架上，基座内部容纳第一轴的驱动与传动组件，输出端连接第一节大臂，承担整臂的水平回转动作。大臂与基座之间采用交叉布置的铰接结构，关节处集成步进电机与齿轮减速组，动力经齿轮副减速后传递至臂杆，

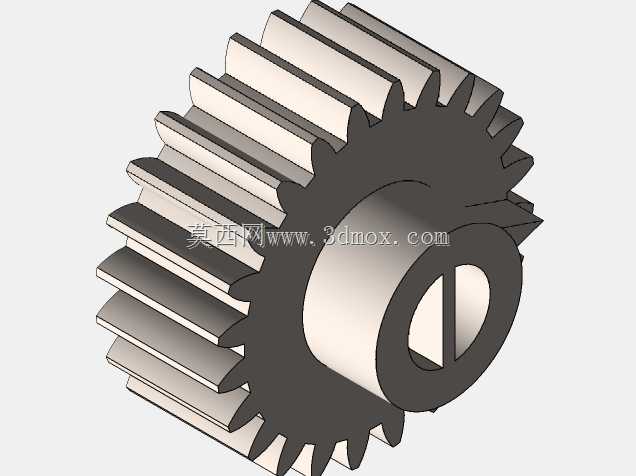

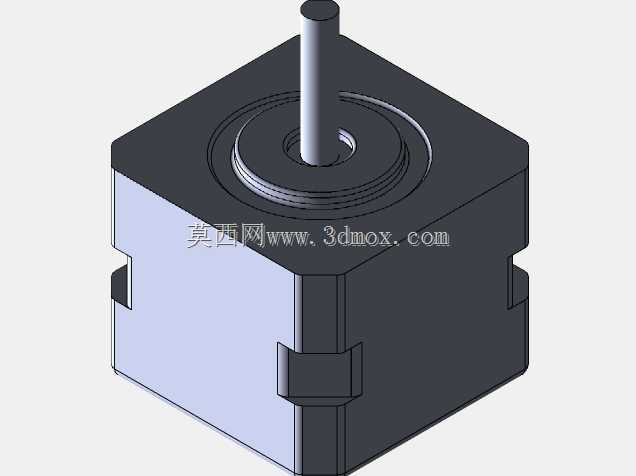

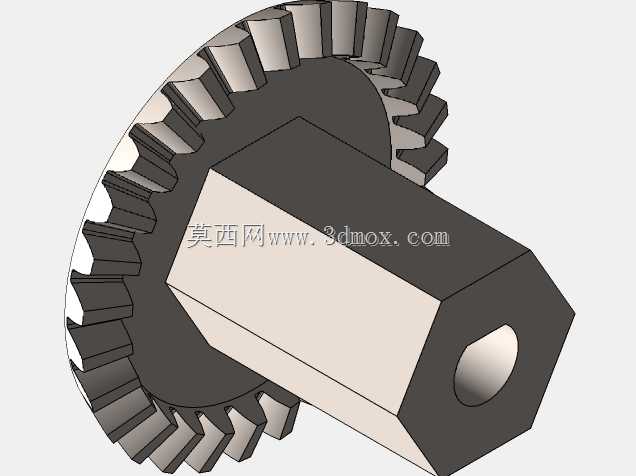

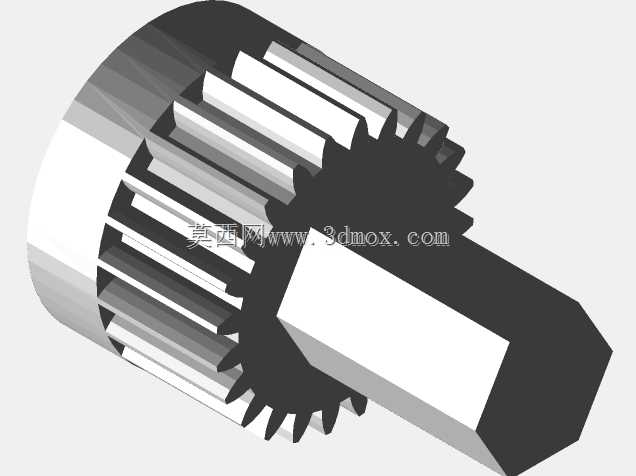

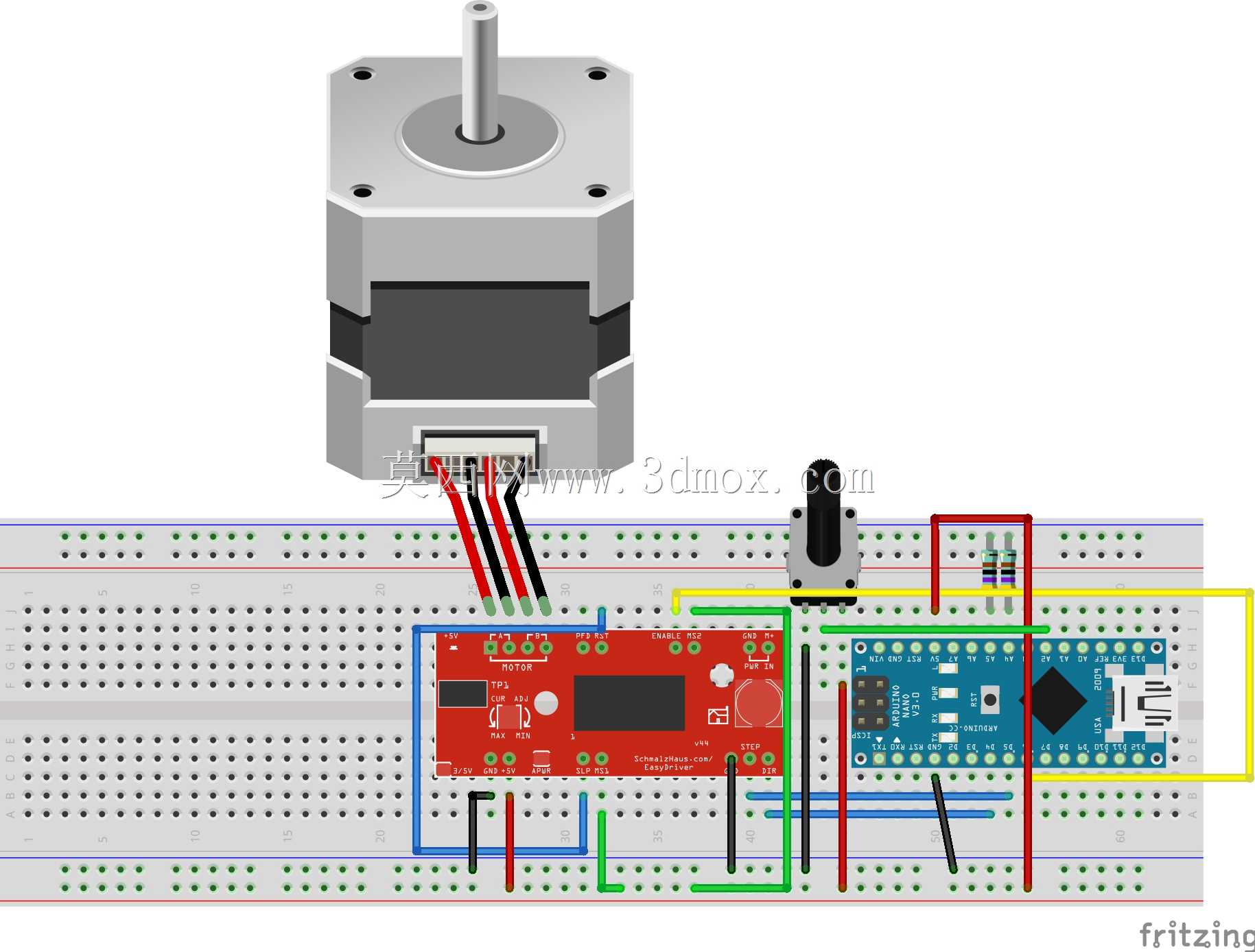

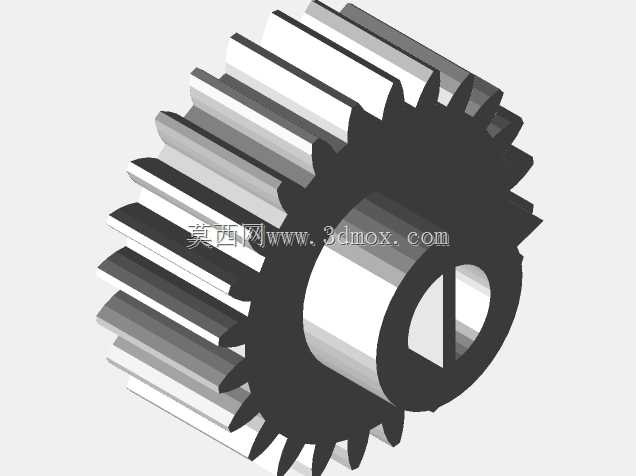

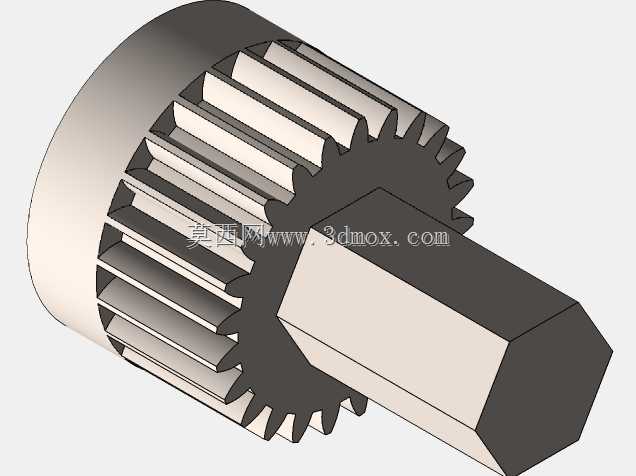

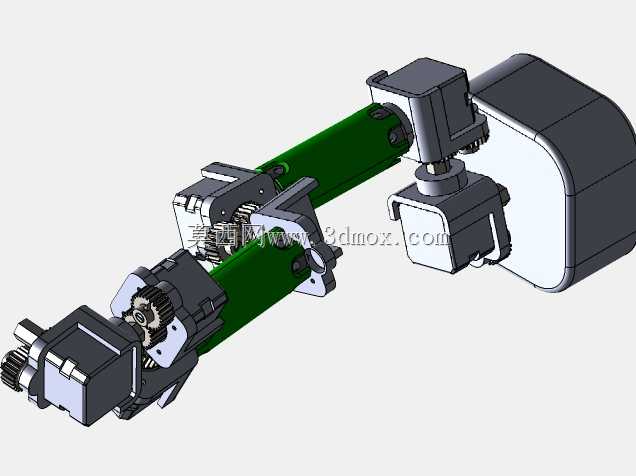

　　传动间隙可通过齿轮侧隙调整结构补偿，保证关节摆动的定位精度。臂杆中段设置第二组摆动关节，用于调整小臂的俯仰角度，该关节的驱动组件内嵌于大臂杆内部，外部仅露出铰接转轴与防护壳体，既缩减了关节处的外廓尺寸，也避免了管线外露带来的干涉风险。小臂末端设置旋转关节，可带动末端执行器完成周向回转，满足不同作业姿态下的末端朝向调整需求。整套传动系统全部采用步进电机作为动力源，搭配直齿齿轮组实现动力传递，没有采用谐波减速器或同步带结构，一方面降低了加工与装配的工艺门槛，另一方面也让整套结构的维护拆解更加便捷，齿轮副的啮合位置可通过端盖调整，长期运行磨损后可快速补偿间隙。从实际应用场景来看，这类轻载六自由度机械臂可嵌入教学实验平台，

　　用于演示串联机器人的运动学正逆解、轨迹规划等基础原理，也可用于轻工行业的小件分拣、工位上下料、实验室样本转运等场景，其负载能力适配小型工件的搬运需求，关节运动范围可覆盖常规桌面级作业空间。在结构设计过程中，各关节的运动行程都设置了机械限位结构，避免软件控制失效时臂杆发生超行程碰撞，关节壳体与臂杆之间预留了足够的走线空间，动力线与信号线可从臂杆内部中空通道穿行，外部无拖曳管线，运动过程中不会出现管线缠绕或与周边设备剐蹭的问题。安装边界方面，基座的安装孔位按照标准矩形布局设置，安装面平面度要求控制在常规机械加工精度范围内，无需额外的定位销孔即可完成初定位，整臂直立状态下的外廓占用空间较小，周边仅需预留对应臂展长度的安全活动半径即可，

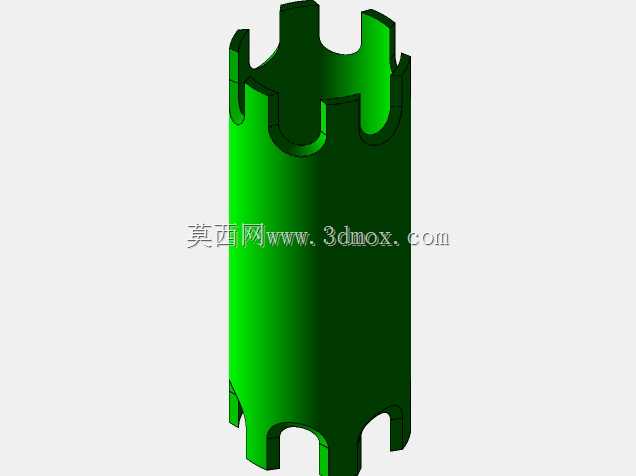

　　无需额外的防护围栏（轻载教学场景下）。臂杆主体采用轻量化结构设计，在保证结构刚性的前提下去除了非受力区域的多余材料，关节处的连接法兰采用加厚设计，承受反复启停的冲击载荷时不会发生形变。末端执行器的连接接口采用标准法兰结构，可根据作业需求更换夹爪、吸盘、探针等不同工具，拓展设备的适用场景。齿轮传动组件全部设置在封闭的关节腔体内，腔体预留注油孔，可定期补充润滑脂，降低齿轮磨损速率，延长传动组件的使用寿命。各关节的驱动电机后端预留编码器安装位置，可根据控制需求加装位置反馈元件，实现闭环控制，进一步提升末端定位精度。整套结构的零部件拆分逻辑清晰，机加工件与标准件区分明确，装配顺序从基座开始逐级向上组装，工艺性良好，适合小批量试制或教学场景下的拆装实训。
