内燃机活塞连杆组件结构设计

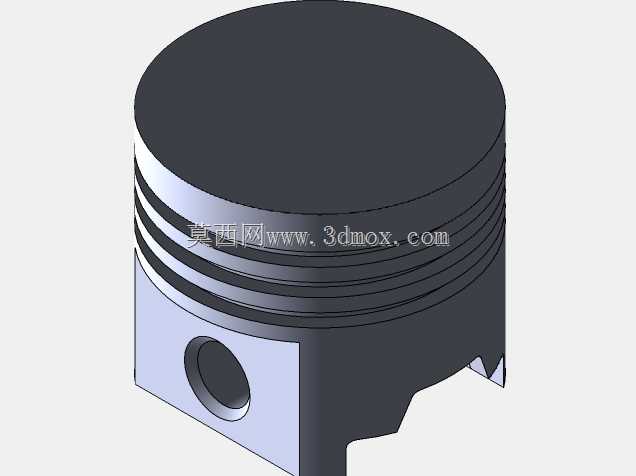

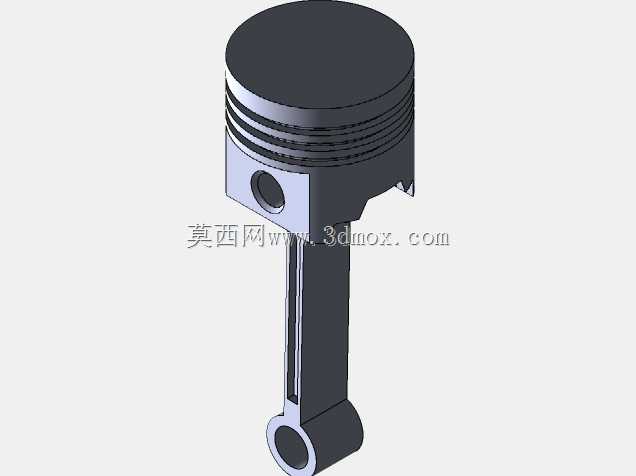

　　这套活塞连杆组件的建模核心，是还原内燃机往复运动转换为旋转运动的完整传力路径，结构上包含活塞头部、环带、销座、杆身、大头盖与轴瓦安装位，所有配合面均按实际装配关系预留边界。从实际工况出发，活塞顶部直接承接燃烧室内燃气爆发压力，圆柱面开设的多道环槽用于安装气环与油环，气环负责密封燃烧室高压气体，油环则刮除缸壁多余润滑油，环槽的轴向宽度、径向深度与槽底圆角均需匹配标准活塞环规格，避免工作中出现卡滞或密封失效。活塞销座位于内腔两侧，同轴孔用于穿装活塞销，将活塞承受的气体作用力传递给连杆小头，销孔与活塞销采用间隙配合，保证热态下仍能灵活转动，销座外侧的加强筋与活塞内壁顺滑过渡，用于分散爆发压力带来的局部应力，防止销座根部出现疲劳裂纹。

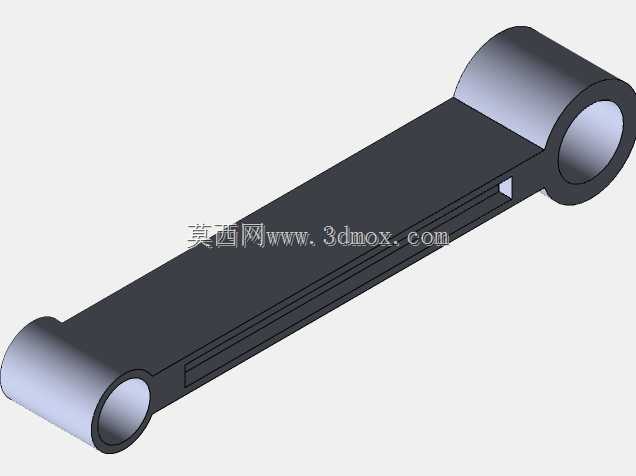

　　连杆部分采用变截面杆身设计，从小头到大头平滑过渡，既满足往复惯性力与旋转离心力作用下的强度刚度要求，又尽可能控制自身质量，降低发动机高速运转时的惯性载荷。连杆小头压入耐磨衬套，与活塞销形成转动副；大头为剖分式结构，通过连杆螺栓与杆身紧固，内部安装轴瓦后与曲轴连杆轴颈配合，剖分面的定位结构可保证大头孔装配后的圆度，避免轴瓦偏磨。在整机布置中，该组件安装于气缸体缸孔内部，活塞外圆与缸壁保持均匀配合间隙，活塞顶部与气缸盖、缸壁共同围成燃烧室，连杆大头随曲轴做圆周运动，小头随活塞做直线往复运动，整套机构的运动轨迹直接决定发动机的压缩比、冲程长度与动力输出平顺性。建模过程中需严格控制活塞行程、连杆中心距、压缩高度等关键尺寸，

　　这些参数不仅影响发动机的排量与压缩比，还关系到活塞在上止点、下止点位置时是否会与气门、缸盖发生运动干涉。活塞的外形并非理想正圆柱，常温状态下通常设计为中凸变椭圆形态，以补偿工作时热膨胀与侧压力带来的变形，保证热态下与缸孔均匀贴合；环岸的厚度、环槽的倒角也需对应热负荷与机械负荷设定，防止高温下材料强度下降导致环岸断裂。连杆大头的外圆尺寸必须小于气缸直径，才能保证装配时连杆能从缸体上方穿入曲轴箱，这一安装边界往往是结构设计中容易忽略的约束，若大头尺寸超出缸孔，将直接导致整机无法装配。杆身的截面通常采用工字形，在相同截面积下拥有更高的抗弯截面模量，可有效抵抗活塞侧压力与曲轴离心力引发的弯曲变形，同时减小往复质量。连杆螺栓的安装孔位置、

　　螺栓规格与预紧面结构直接决定大头连接可靠性，建模时需保证螺栓孔与剖分面垂直，结合面具备足够的压紧面积，避免工作中大头盖松动引发轴瓦烧蚀。对于结构设计与选型人员而言，该模型可用于校核曲柄连杆机构的运动包络，验证活塞在全行程内与缸体、曲轴、连杆自身的间隙，也可作为有限元分析的基础模型，评估燃气最大爆发压力工况下活塞顶部、销座、连杆杆身与大头的应力分布，识别应力集中区域并优化过渡圆角。在教学与方案评审场景中，完整的装配模型能够直观展示活塞、活塞销、连杆、轴瓦、活塞环之间的装配层级与配合关系，帮助理解四冲程发动机进气、压缩、做功、排气循环中动力传递的全过程。细节处理上，活塞内腔的减重坑、销座的润滑油道、连杆小头的集油孔、大头的轴瓦定位槽均有体现，这些结构虽不直接决定外形，却直接影响零件的润滑、冷却与使用寿命。润滑油通过曲轴油道进入连杆大头轴瓦间隙，再经杆身内部油孔输送到小头衬套，最终润滑活塞销与销座，部分机油还会甩到活塞内腔冷却活塞顶部，建模时保留这些油路的接口与通道，可为后续润滑系统校核提供依据。整套组件的尺寸链需从活塞销孔中心、连杆大小头中心、曲轴连杆轴颈中心逐级闭合，任何一环的尺寸偏差都会改变压缩余隙与活塞运动位置，进而影响发动机燃烧效率与运行可靠性。
