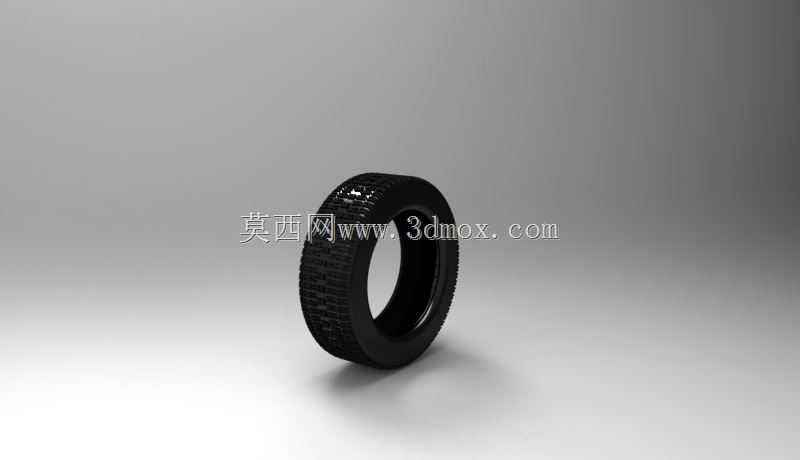

乘用车橡胶轮胎外观结构数字建模

　　这个轮胎模型的建模切入点，是先还原胎面与胎侧的曲面过渡关系，再逐段排布胎面花纹块，保证整体轮廓符合常规乘用车子午线轮胎的视觉比例。胎体采用环形回转主体作为基础，胎侧弧度从胎圈位置向胎肩平缓抬升，既还原橡胶轮胎充气后的自然鼓形轮廓，也为后续轮毂装配预留出明确的贴合边界。胎面花纹采用连续交错的块状结构，沟槽深度与花纹块宽度保持合理比例，能够直观体现轮胎抓地、排水的结构逻辑；花纹边角做了细微的圆角处理，避免模型出现尖锐棱边，更贴近真实橡胶硫化后的成型质感。

　　从实际装车场景来看，这类轮胎主要承担整车承载、缓冲路面冲击、传递驱动力与制动力的作用。建模时需要重点控制胎圈内径尺寸，它直接决定与轮辋的配合精度：内径过小会导致装配困难，过大则容易在行驶中出现漏气、窜动甚至脱圈风险。胎侧高度与胎面宽度的比例，也对应不同的使用取向——低扁平比轮胎偏向铺装路面的操控响应，高扁平比轮胎更适合过滤颠簸、适配复杂路况。这个模型在比例上取常规家用轿车常用区间，胎肩过渡圆润，胎侧没有加入过多复杂标识，重点突出轮胎本身的结构形态。

　　设计思路上没有把轮胎做成简单的圆环，而是拆分出胎面、胎侧、胎圈、花纹沟槽几个特征区域。胎面部分通过阵列与错位排布形成连续花纹，沟槽走向兼顾纵向排水与横向抓地的视觉表达；胎侧保留适当的厚度变化，体现橡胶层与内部帘线层叠加后的刚性差异；胎圈位置略微加厚，对应真实轮胎内部钢丝圈的安装区域。整体曲面保证G1连续，旋转一周后无明显折痕，在渲染场景中能够呈现均匀的光影过渡。

　　安装边界方面，轮胎内侧圆柱面为与轮辋贴合的主要面，轴向宽度需要匹配轮辋的有效安装宽度，两侧胎圈凸缘要卡在轮辋凸缘内侧。模型未包含轮毂、气门嘴等附属件，使用时可直接在胎圈中心位置配合对应规格的轮辋模型完成车轮总成装配。由于轮胎属于外观与功能并重的橡胶部件，建模时既需要控制整体回转精度，也需要还原花纹细节对外观辨识度的影响；花纹块排布过密会增加模型面数，过疏又会失去轮胎特征，因此在细节密度与模型轻量化之间做了平衡。

　　在整车数字样机中，轮胎还关系到整车接近角、离去角与轮罩空间校核。胎面最外圆决定车辆静态半径，胎侧最大宽度则影响转向时与翼子板、悬架拉杆的间隙。该模型的外轮廓完整，可用于整车姿态展示、底盘装配关系检查以及行走系统原理演示。胎面橡胶的哑光质感与花纹阴影能够增强画面真实感，适合放在汽车底盘、整车外观或车轮总成的展示场景中。对于结构设计人员来说，它可以作为轮辋匹配、轮罩空间校核的参考几何；对于三维建模学习者而言，其回转体建模、花纹阵列与曲面过渡处理，也能体现橡胶类行走部件的典型建模方法。
