赛车模拟器三辐运动转向盘结构设计

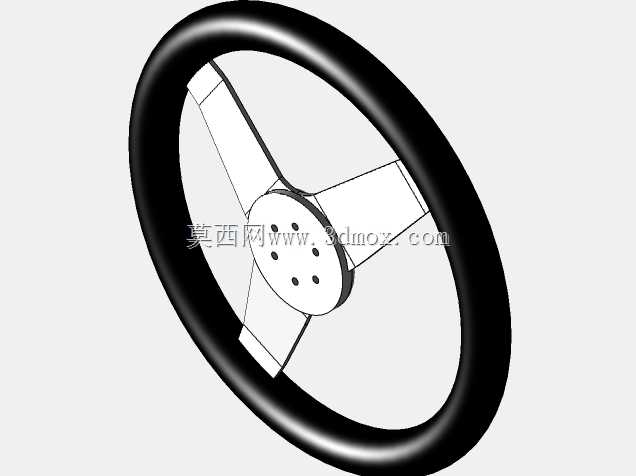

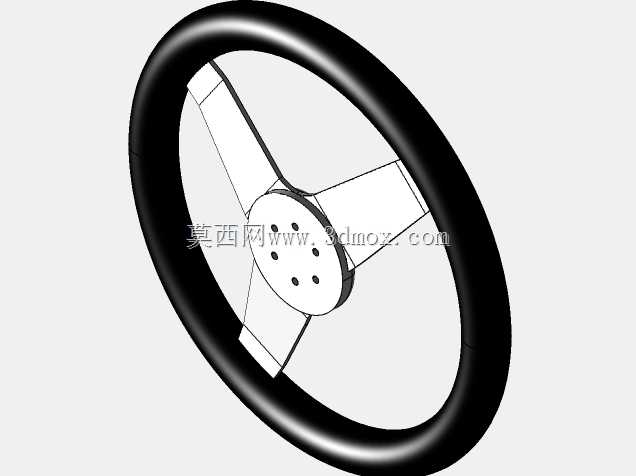

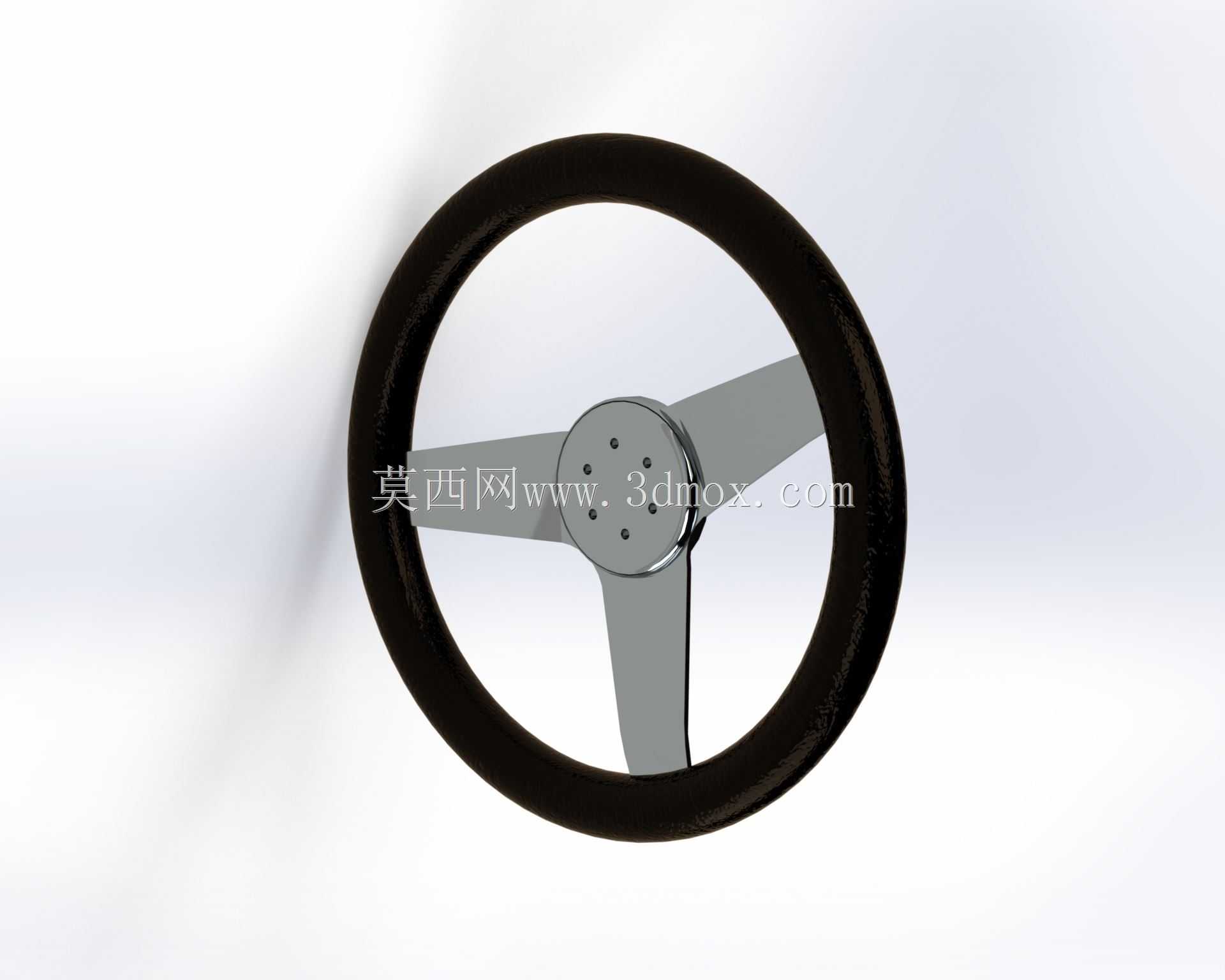

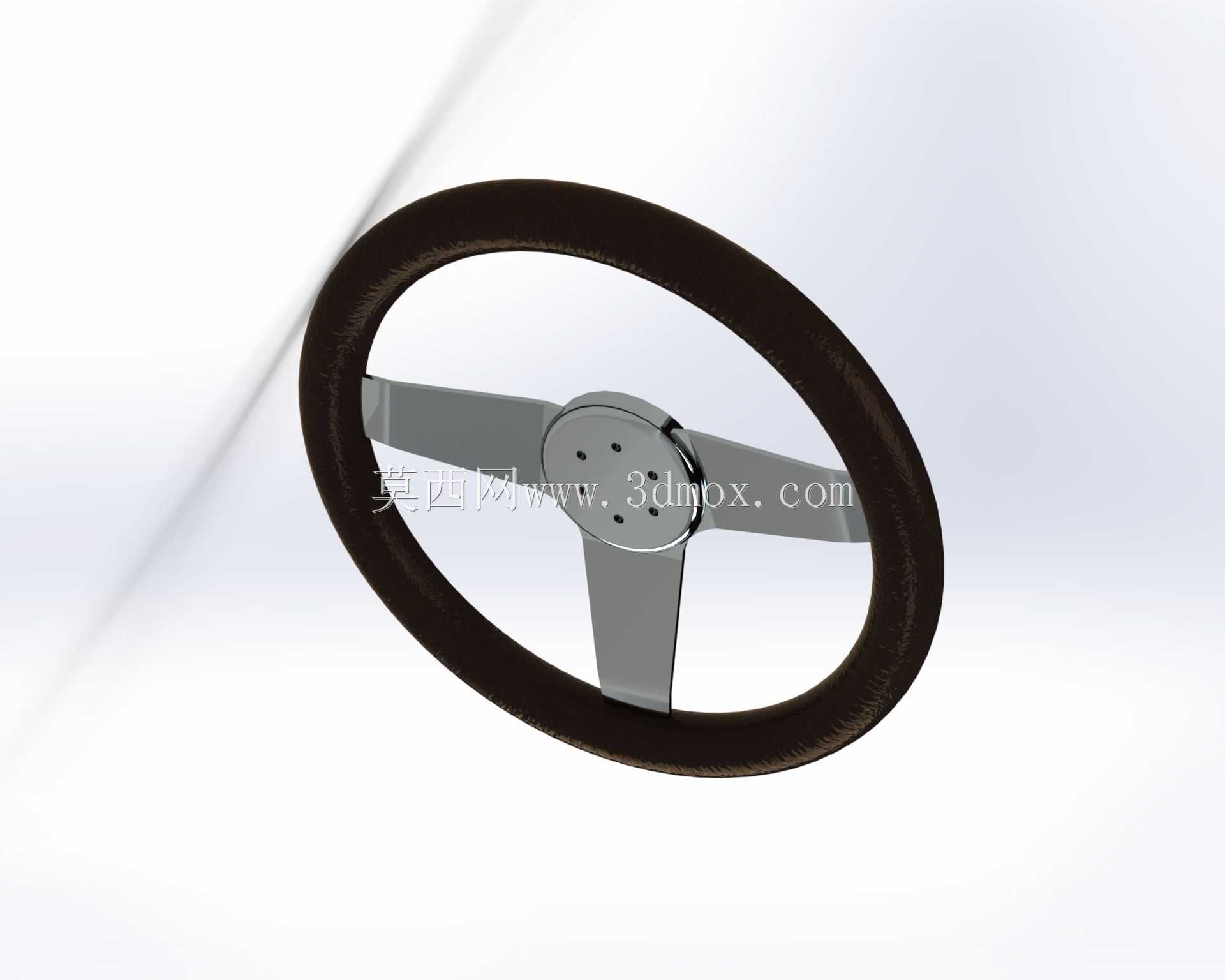

　　该转向盘采用经典三辐式布局，轮圈截面为近似圆形的握持结构，中心区域为带安装孔位的轮毂座，三根辐条沿周向均匀分布，将外圈轮缘与中心轮毂刚性连接。这种结构在保证整体扭转刚度的同时，能够减少辐条对驾驶员前方仪表视线的遮挡，也为手部留出了足够的握持空间。轮圈表面做了包覆层的结构表达，对应实际产品中常用的防滑皮革或发泡橡胶层，可提升长时间握持的摩擦力与舒适度，适配模拟驾驶过程中频繁转向、快速回正的操作需求。

　　从安装边界来看，中心轮毂座预留了多个周向布置的连接孔，孔位分布在同一安装圆周上，可直接与模拟器基座的转向输出轴法兰对接，也可通过转接盘适配不同规格的快拆机构。轮毂座的轴向厚度控制在常规模拟器转向轴的安装行程范围内，不会与基座面板、拨片组件或仪表支架发生干涉。三辐结构的受力路径清晰：驾驶员施加在轮圈上的切向转向力通过辐条传递至中心轮毂，再由连接孔传递到转向轴，整体受力对称，单侧辐条承受的弯矩相对均衡，在频繁大角度转动工况下不易出现局部应力集中。

　　在实际应用场景中，这类转向盘主要面向PC赛车模拟设备，既可以作为入门级直驱基座的配套操控部件，也可用于定制化模拟座舱的改装升级。不同于量产车用方向盘需要集成安全气囊、多功能按键与复杂线束，该方案聚焦转向操控本身的结构实现，省略了多余的电子功能预留，整体造型简洁，加工与装配难度更低。轮圈的直径选取兼顾了转向灵敏度与握持手感，较小的盘径适合方程式类赛车的快速转向设定，三辐的平直造型也方便驾驶员在抓握不同点位时保持稳定的手部姿态。

　　设计过程中优先保证了轮圈的圆度与辐条的对称度，三维建模时先绘制中心轮毂的安装基准，再以基准为中心阵列生成三根辐条，最后扫掠形成闭合轮圈，确保各部分的同轴度与位置度符合装配要求。辐条与轮圈、轮毂的连接处做了平滑过渡处理，避免直角交接带来的应力突变，对应实际生产中无论是采用3D打印制作原型件，还是使用金属骨架加外包覆的工艺，都能提升结构的抗疲劳性能。轮圈内侧与辐条之间的镂空区域，既减轻了转向盘整体的转动惯量，让转向回正与反向打轮的动作更加跟手，也为后续加装换挡拨片、功能按钮面板预留了安装空间，使用者可根据自身需求在辐条或轮毂周边拓展控制模块。

　　该结构的安装接口具备较好的通用性，中心孔与安装孔的排布可匹配市面上主流的模拟转向基座法兰规格，无需对基座输出轴进行二次改造即可完成装配。转向盘整体的轴向尺寸紧凑，装入座舱后不会过度侵占驾驶员腿部空间，配合可调角度的转向柱支架，可适配不同身高、不同驾驶坐姿的使用者。轮圈的握持截面直径符合人体工学常用范围，表面包覆层的结构预留也为后期更换不同材质的防滑套提供了余量，三辐的支撑结构在大力握持或紧急反打方向时，能够提供足够的刚性支撑，减少盘面形变带来的操控虚位。
