Hakkotsu型软空气手榴弹结构设计

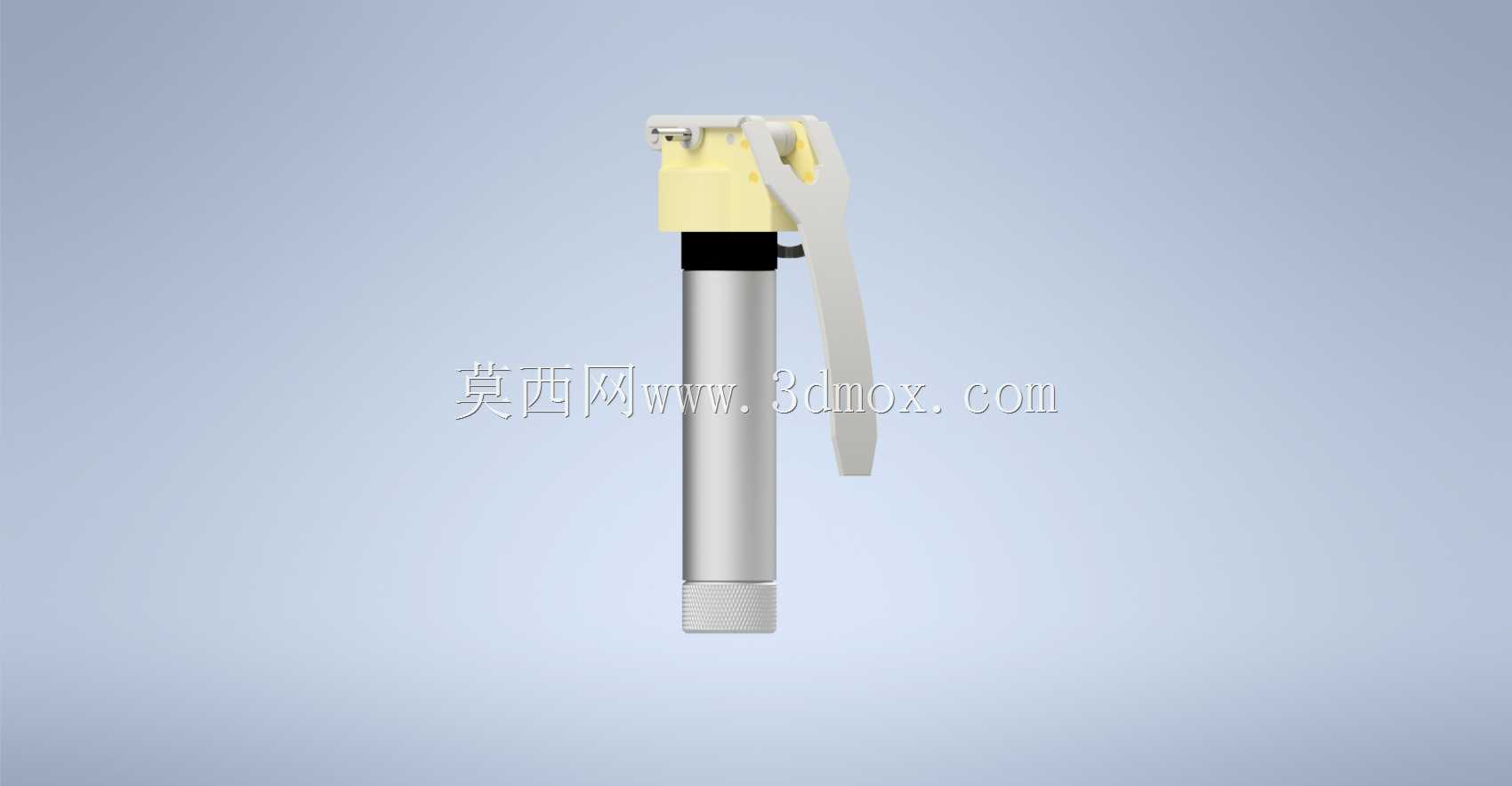

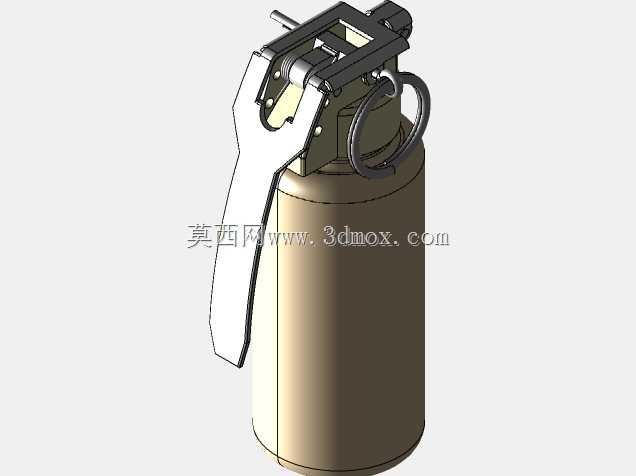

　　该模型围绕软空气手榴弹的外观与内部装配关系展开，重点还原了弹体、握片、保险销、扭簧、击发杠杆及顶部引信座之间的空间约束。建模过程中，弹体采用回转体为主的薄壁筒形结构，顶部通过收口或台阶面与引信组件配合，既保证握持时的圆柱面连续性，也为内部气路或配重腔预留边界。握片从引信座侧向延伸并贴合弹体上部，其内侧曲面需要与弹体外圆保持稳定接触，避免保险状态下出现晃动；握片与引信座之间通过销轴连接，销轴孔位与扭簧安装槽同轴，这一位置直接决定解脱保险后握片翻转角度与回弹趋势。

　　从实际使用场景看，这类装置主要服务于气枪战术推演、场景道具展示和结构教学，不涉及真实爆轰功能，因此设计重点集中在操作手感、保险逻辑、外观还原度以及重复装拆的耐久性。顶部引信座集成了击针、杠杆、弹簧和保险环等细小零件，各零件之间存在明确的运动先后关系：保险销穿入后限制握片张开，握片压住击发杠杆，杠杆再约束击针位置；拔出保险销并释放握片后，扭簧驱动握片翻转，击发杠杆失去约束，击针在弹簧作用下完成动作。模型在这些铰接处保留了合理间隙，既能够表达运动原理，也避免三维装配时出现面与面过度约束。

　　外形尺寸方面，弹体直径、总高和引信座宽度构成主要安装边界。弹体下部为完整圆柱面，适合手持、装具挂载或桌面展示；上部引信组件向外突出，尤其保险环和握片形成侧向轮廓，在布置携行袋、展示支架或包装内衬时，不能只按弹体圆柱直径计算，需要把保险环外圆、握片最远端和顶部杠杆高度一并纳入包络盒。若用于后续3D打印或切削加工，销轴、扭簧槽、保险销孔等小特征应单独检查壁厚和拔模方向；弹体与引信座的配合面可采用止口定位，使装配后同轴度更容易控制。

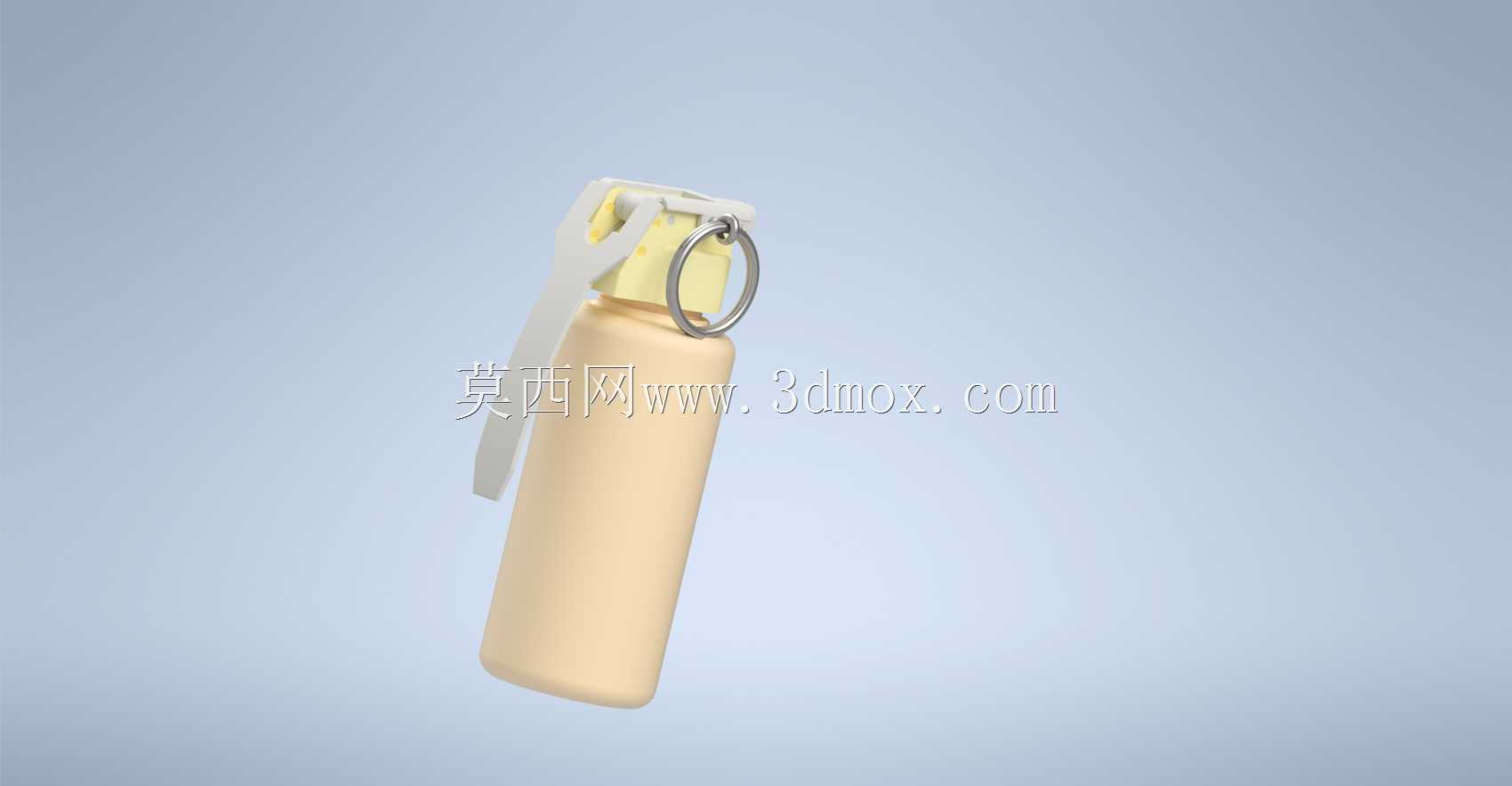

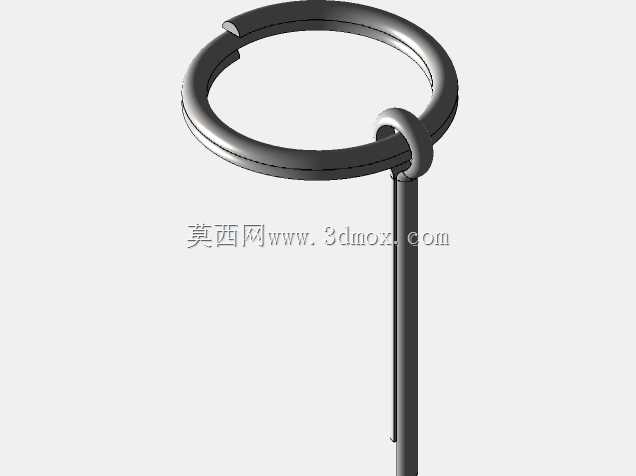

　　设计思路上，模型没有把外观做成不可拆分的整体，而是将功能件分层表达：底层为弹体主壳，中层为保险握片与扭簧，上层为引信座和击发组件。这种拆分方式有利于工程师检查装配顺序，也便于替换不同表面处理的零件。扭簧的圈数、端部搭接位置和握片根部让位槽需要协同处理，若弹簧直径过大，会与引信座侧壁干涉；若握片让位不足，翻转时会擦伤弹体表面。保险环采用圆环形钢圈式造型，穿过保险销端部孔位，其尺寸既要满足手指抽取，又不能在携行时因过大而意外勾挂。

　　在结构细节表达中，顶部杠杆的折弯形状、销钉端面、弹簧中缝和握片边缘倒角均影响成品真实感。对于三维建模从业者而言，这类模型的难点不在复杂曲面，而在小件密集区域的层级关系：每个销轴都要有明确轴线，每个弹簧座都要有对应限位面，每个运动件都要保留转动空间。若将该模型导入工程图，可进一步补充弹体与引信座的配合公差、销轴孔公差以及握片热处理或表面强化要求；若用于展示渲染，则可将金属件、塑料握片和喷涂弹体分别赋予不同材质，以突出保险机构的机械层次。整体来看，该结构把战术装备的外部识别特征与可动保险逻辑结合在一起，适合作为气枪道具设计、装具适配校核和机械原理演示的数字化参考。
