家用手动柑橘类水果榨汁挤压器结构设计

　　这款手动榨汁挤压器的核心使用场景集中在家庭厨房、小型饮品吧台与户外便携餐备环节，针对橙子、柠檬、青柠等柑橘类鲜果的半颗压榨取汁需求开发。整机没有额外动力部件，完全依靠使用者下压力与旋转动作完成果肉破碎、汁液导流与籽渣分离，结构简单却把取汁流程中的几个关键工程问题整合在同一盘体上。

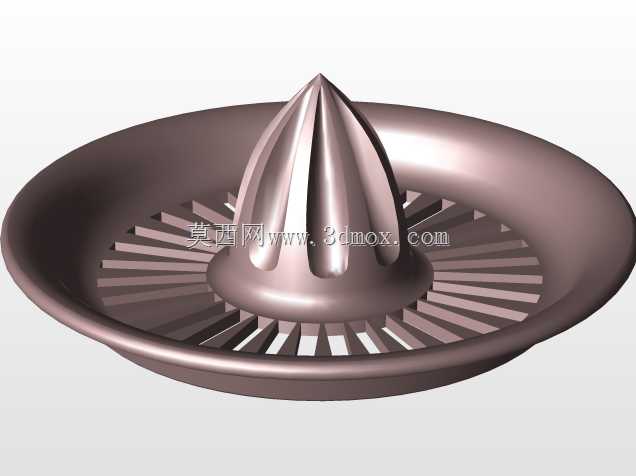

　　从功能分区看，中部凸起的锥棱是直接参与压榨的工作部位。锥面分布的纵向筋条并非等高等宽布置，靠近锥顶的棱边更陡，用于切入半颗水果的中心瓤瓣，随着水果被向下按压，锥面中下段的宽筋逐步撑开囊衣，把汁液从纤维组织中刮挤出来。锥顶做了小圆角过渡，避免应力集中导致注塑件顶端缩痕，同时也防止尖锐边缘在清洗时划伤手部。锥座与底盘相连的位置保留了连续过渡圆角，既减少成型时的熔体充填阻力，也避免果渣在直角缝隙内卡滞。

　　环绕锥座的盘体承担多重作用。盘面的放射状栅格是汁液与籽渣分离的主要通道，栅条沿径向布置，宽度与间隙经过权衡：间隙过小会被果肉纤维快速堵塞，汁液回流到果肉侧降低出汁率；间隙过大则柠檬籽、粗筋容易随汁液落入下方容器。栅条本身带轻微拔模斜度，上表面靠近锥座处略高、外缘略低，使榨出的汁液具备向周边汇流的趋势，而不是积存在锥根区域。盘体外缘设置一圈向上翻起的围边，形成挡液环，在压榨倾斜或果汁短时流量较大时，防止液体从盘边溢出到台面。围边高度没有追求过大数值，而是控制在既能挡液又便于整手握持端取的范围。

　　底部轮廓决定了它的放置边界。盘体下沿设计为可稳定搭放在杯口、碗沿或容器口部的环形接触面，适配常见口径的直身杯与广口容器；不需要额外卡扣，依靠自身重力和环形贴合即可在压榨过程中保持定位。对于台面直接使用的情况，底部平整环带也能提供稳定支撑，使用者在旋转水果时不会出现明显翘动。整体外径属于单手可托举的尺度，高度集中在中部锥台，收纳时可与同类厨房小具叠放，不占用过多橱柜纵深。

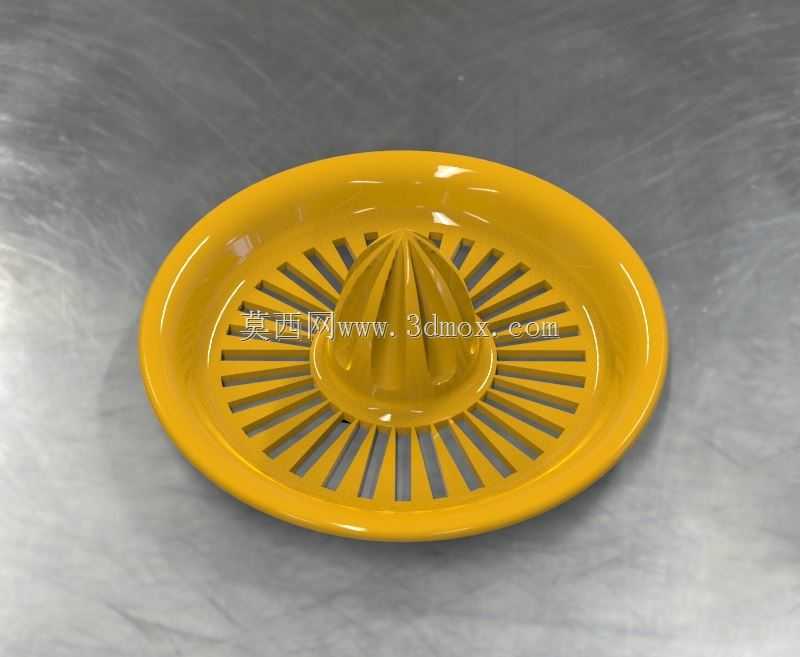

　　材料选择上，这类与酸性果汁接触的部件通常采用耐食品接触、耐弱酸的注塑塑胶，表面光洁度高，孔隙少，冲洗后不易残留糖分。颜色采用高可见度的实色方案，除了外观识别作用，也便于在清洗时发现附着的果肉纤维。结构上避免了大量深槽和封闭空腔，所有与果汁接触的表面都尽量开放，可用流水直接冲刷。

　　设计思路的重点不在复杂机构，而在压榨力学与成型工艺的平衡。锥棱角度决定了切入果肉的阻力：过钝会打滑，需要使用者施加更大压力；过锐则虽然容易切入，但磨损后出汁稳定性下降，且模具刃口维护成本高。放射栅格的数量同样影响体验，栅格过密会增加模具加工与抛光量，并让清洁难度上升；栅格过疏则支撑面不足，半颗水果在旋转时容易塌陷进大孔，造成挤压不均。最终方案通过锥面、栅条、围边、底部支撑环四个区域的协同，把切分、刮汁、过滤、导流、承接整合为一体。

　　在三维建模时，需要重点处理锥面筋条与底盘栅条的相交区域。这里壁厚变化频繁，若简单做实体合并，容易出现局部厚胶，导致注塑冷却不均、表面缩水或内部气泡。合理做法是让筋条厚度小于底盘基本壁厚，并在相交位置做均匀过渡；栅条背面也要随形设置减重和导流结构，避免背面形成大面积平面积液。拔模方向以开模方向为基准统一考虑，锥面外筋、栅条侧壁和外缘围边都应保留一致斜度，减少侧向抽芯，使模具结构更简洁。围边与底部支撑环之间的连接要保证足够刚性，因为使用者按压水果时，盘体承受的是周期性偏载，若刚性不足，杯口定位处会产生变形滑动。

　　从实际使用流程看，使用者将柑橘横向切开后，把切面朝下扣在锥台上，手掌压住果皮外侧并小幅旋转下压，锥棱破坏瓤瓣，果汁沿锥面流到栅格，经间隙进入下方容器，籽和粗纤维被留在盘内。榨汁结束后，整盘可直接拿至垃圾桶倾倒残渣，再用水冲洗。该结构没有可拆卸的小零件，避免了频繁拆装和零件丢失问题，适合高频、快节奏的厨房操作。

　　尺寸边界方面，盘体直径需覆盖常见橙子半果的投影范围，使果皮外缘能够接近围边内侧，形成稳定支撑；锥台高度要足以到达半果中心，但又不能过高，导致水果放置时歪斜。底部支撑环的内径应大于主流杯口的最小适配尺寸，外径则提供足够搭接宽度，防止局部压强过大划伤杯口。对于需要叠放收纳的场景，锥台与盘底内腔之间预留的叠放间隙也应在模型中校核，确保多件堆叠后不会卡死。

　　总体而言，这个挤压器体现的是小型厨房用品中典型的以形态实现功能的工程思路：没有运动副，却通过曲面、筋条和孔格完成多工序动作；没有独立过滤件，却利用栅格方向和坡度实现渣汁分离。对结构设计人员来说，其价值在于理解薄壁塑胶件在接触食品、承受手动偏载、需要快速清洁等约束下，如何通过壁厚控制、拔模处理、圆角过渡和功能分区，把一个看似简单的盘状产品做得稳定、易用且适合批量成型。
