长柄手持入耳式音频播放设备结构造型

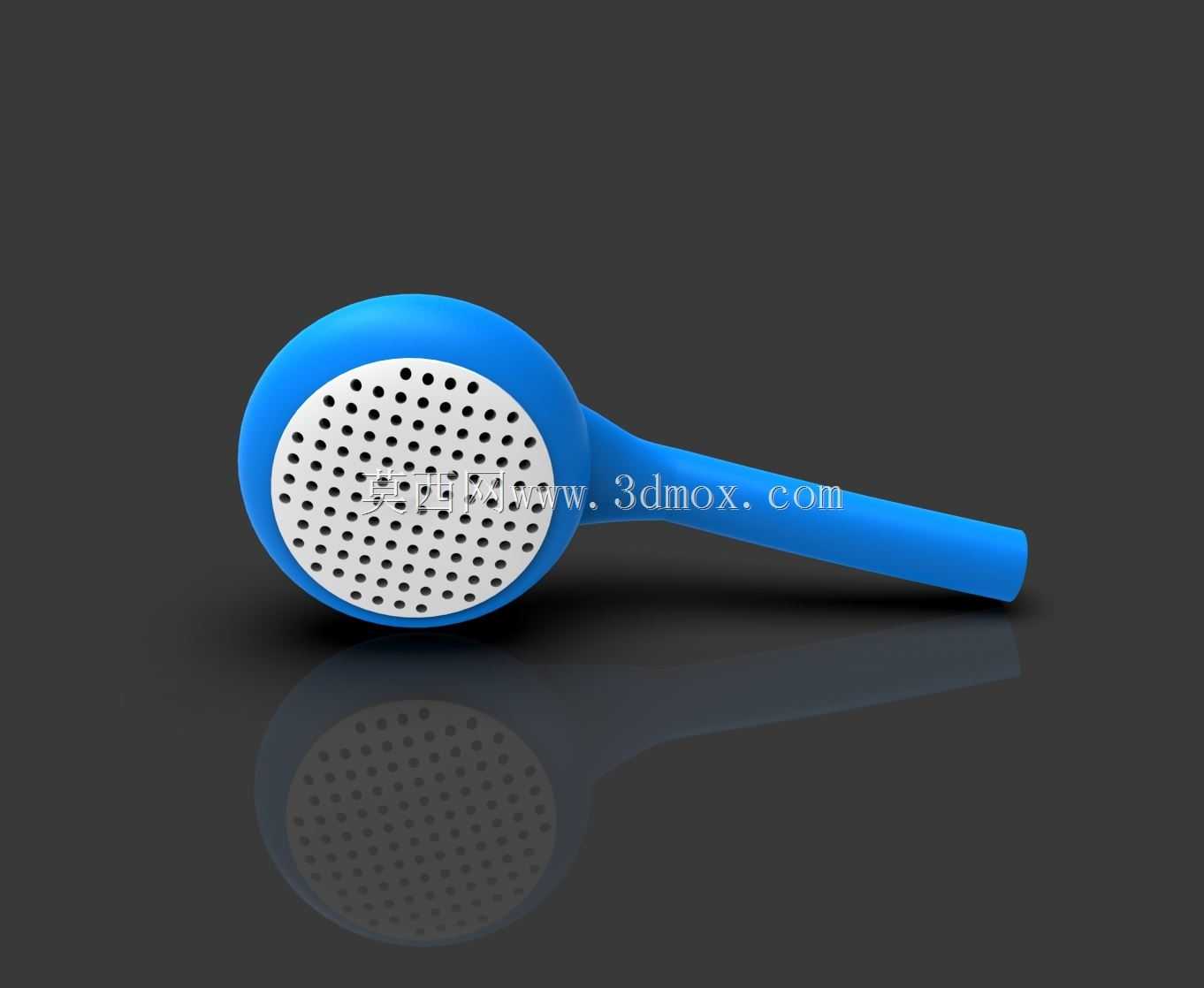

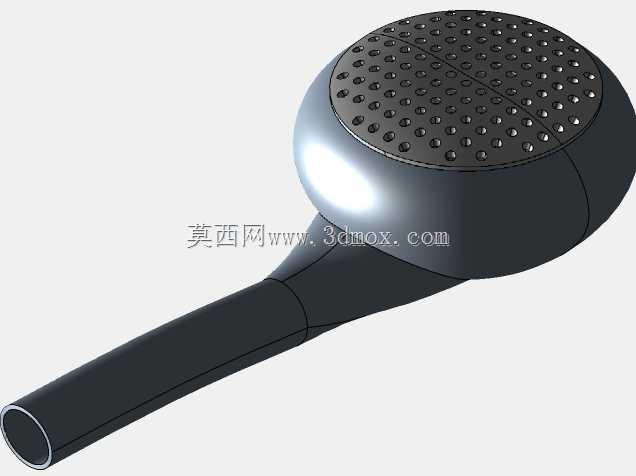

　　这款长柄造型的音频播放终端，整体采用圆润无棱角的一体化曲面设计，出声面为正圆形网孔阵列，长柄从出声腔体侧部平滑延伸而出，整体线条流畅无突兀转折，所有外轮廓均做了大圆角过渡处理，既避免了日常使用中的磕碰划伤风险，也适配手持握持时的手部贴合弧度。出声面的网孔采用等距矩阵排布，开孔直径统一、孔间距均匀，这类开孔布局在声学设计中能够保证出声面各处的声压传递一致性，减少局部声波反射造成的音质失真，同时网孔结构也可阻挡外界灰尘、耳屑进入腔体内部，保护内部发声单元不受异物侵入损坏。从结构边界来看，圆形出声腔体的直径适配人耳耳甲腔的常规尺寸范围，长柄的长度延伸至耳外，既可以作为手持取放的受力部位，也可在内部预留电路板、电池与触控元件的安装空间，

　　长柄的截面为渐变椭圆造型，靠近腔体处截面尺寸稍大，向末端逐步收窄，既保证了内部元器件的排布空间，也让手持捏取时的受力感更舒适。在实际应用场景中，这类造型的音频终端可适配日常通勤、室内办公、轻量运动等多种使用场景，长柄结构相比完全入耳的无柄设计，在佩戴时能够分担耳道的承重，降低长时间佩戴产生的耳道胀痛感，同时外露的长柄部分可集成触控、拾音等功能模块，无需在出声腔体上额外开孔，进一步提升腔体的密闭性。设计过程中首先需要确认出声面的有效发声面积，根据发声单元的外径预留出单元安装的定位台阶，网孔区域的覆盖范围需完全匹配单元的振膜辐射范围，避免开孔区域过小造成声波遮挡；其次要处理腔体与长柄的衔接过渡，该位置属于壁厚变化的交界区域，

　　建模时需保证曲面的G2连续，避免后续壳体生产时出现表面缩痕、应力集中等问题。壳体的壁厚需保持均匀，出声面网孔区域的剩余壁厚要兼顾结构强度与出声效率，壁厚过薄会导致网孔位置受外力易破裂，壁厚过厚则会增加声波穿过开孔时的阻尼，影响高频声音的通透度。长柄内部的走线槽需沿着柄部延伸方向布置，避开壳体的拼合缝位置，防止组装时线材被夹伤，同时长柄末端可预留充电触点或者麦克风开孔的位置，麦克风开孔需指向人嘴方向，提升通话时的拾音清晰度。从安装边界考量，该产品的上下壳体采用卡扣配合加周圈点胶的密封方案，建模时需在腔体内部预留卡扣的安装位与胶槽空间，卡扣的分布间距需控制在合理范围，保证壳体拼合后无明显缝隙；

　　内部发声单元与出声面之间需预留泡棉密封的压缩空间，避免单元发出的声音从壳体缝隙处漏出，影响低频表现。整体造型没有多余的装饰结构，所有曲面造型均服务于握持手感、佩戴舒适度与内部元器件排布需求，网孔阵列的设计同时兼顾了声学性能与外观辨识度，长柄的比例经过调整，既不会因过长导致佩戴时重心外移轻易脱落，也不会因过短导致手持取放时无处受力。在结构验证阶段，还需模拟佩戴状态下的受力情况，确认长柄与腔体衔接处的结构强度，避免跌落时该位置出现断裂；同时网孔的开孔边缘需做倒角处理，避免开孔边缘的锐边在使用中勾挂织物、划伤皮肤。
