AspireNautilusBVC替代雾化头结构设计

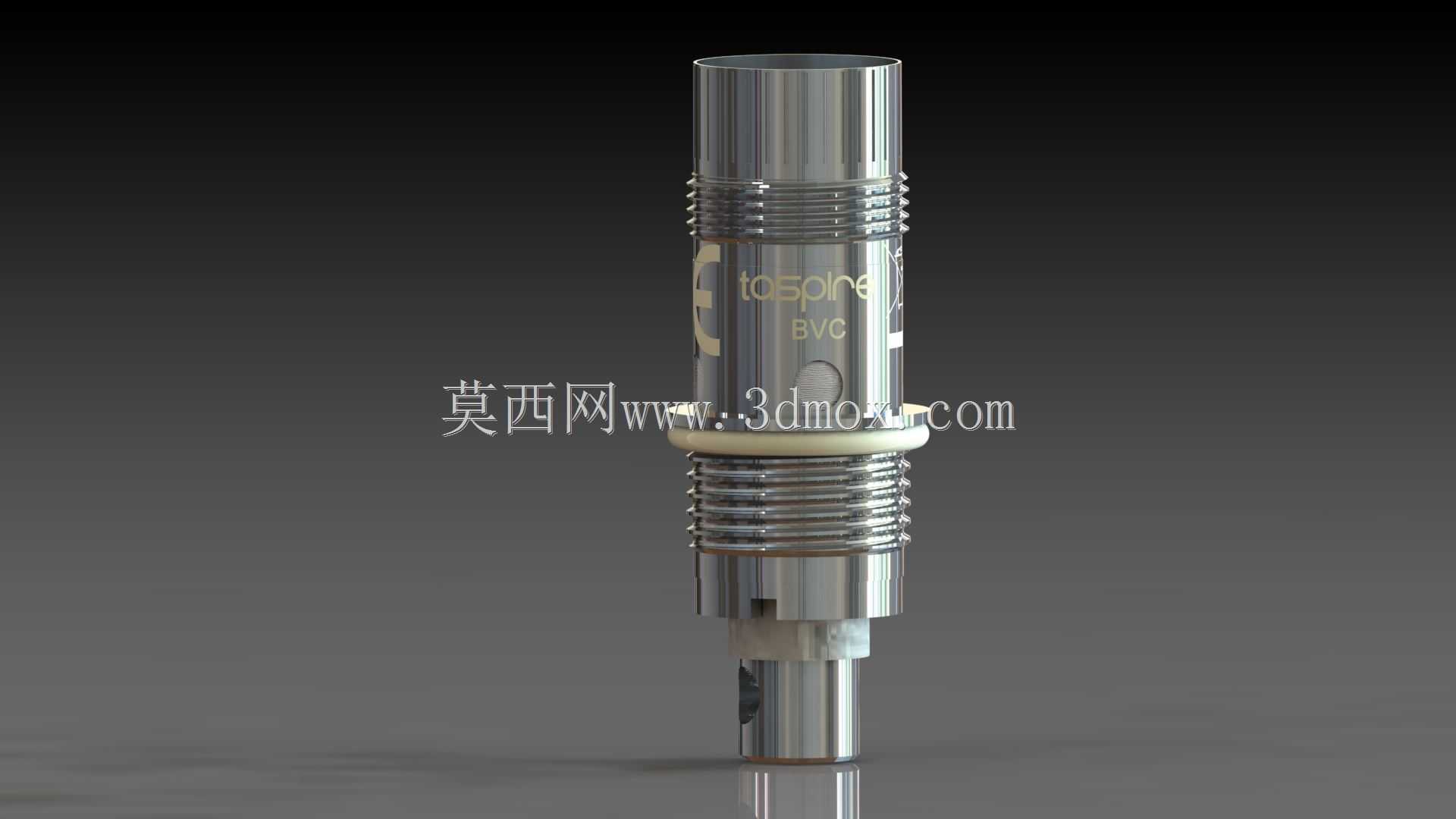

　　该雾化头属于小型蒸发执行部件，核心作用是在受控加热条件下使电子液体形成可吸入气溶胶，结构重点集中在发热区域、导液路径、密封边界以及与主机或雾化仓的装配接口。实际使用中，这类部件既要保证液体能够稳定到达发热线圈附近，又要避免液体在非工作状态下渗漏，同时还要控制加热区域与外壳、连接座之间的热影响范围，因此建模时不能只把外观做完整，更需要把内部流道、线圈包裹关系、多孔芯材占位和端部固定方式表达清楚。

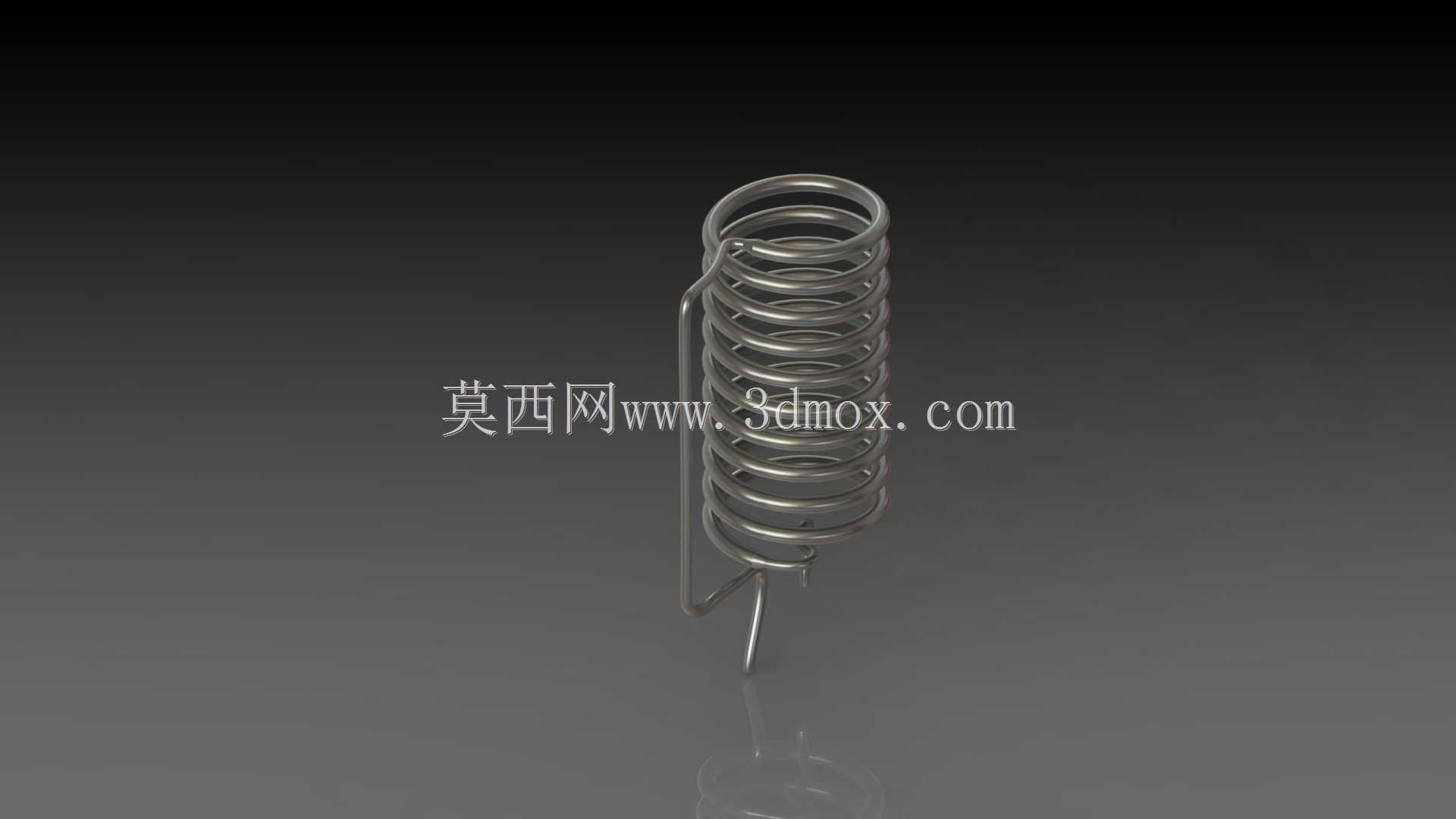

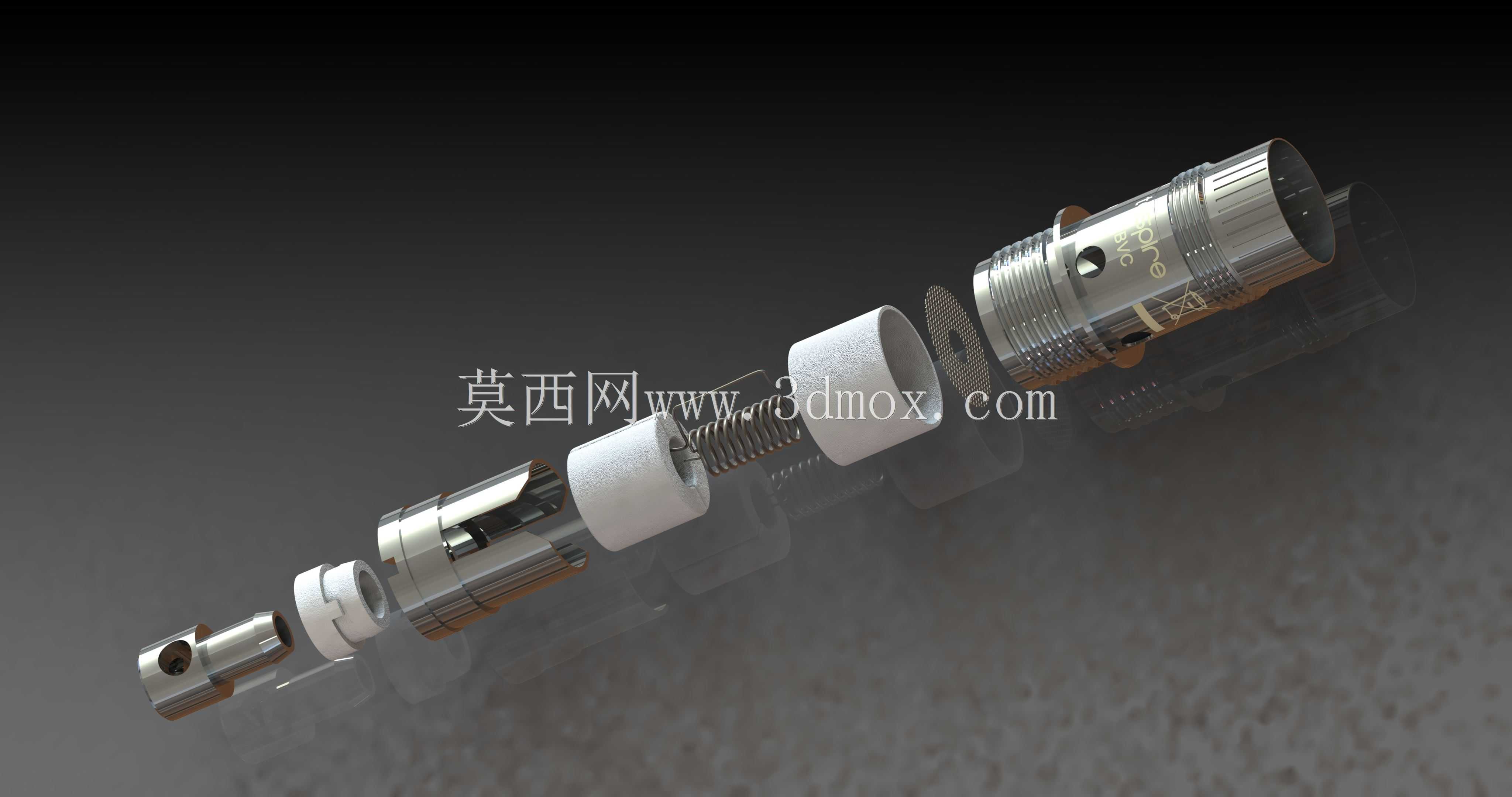

　　从结构组成看，发热部分采用加热线圈缠绕多层灯芯材料的方案。灯芯材料承担导液与储液缓冲功能，其形态类似多孔纤维或棉状介质，在三维模型中应作为独立实体或装配体处理，而不是简单贴图。线圈围绕芯材布置后，工作热量集中在芯材表面及内部孔隙附近，液体通过毛细作用持续迁移至高温区域并蒸发。设计这种结构时，线圈匝数、缠绕松紧、与芯材的接触面积都会影响升温速度和雾化均匀性；若线圈过紧，芯材受压后孔隙率下降，导液能力会变差；若缠绕过松，线圈与芯材之间存在气隙，局部传热效率降低，容易出现干烧或雾化不稳定。

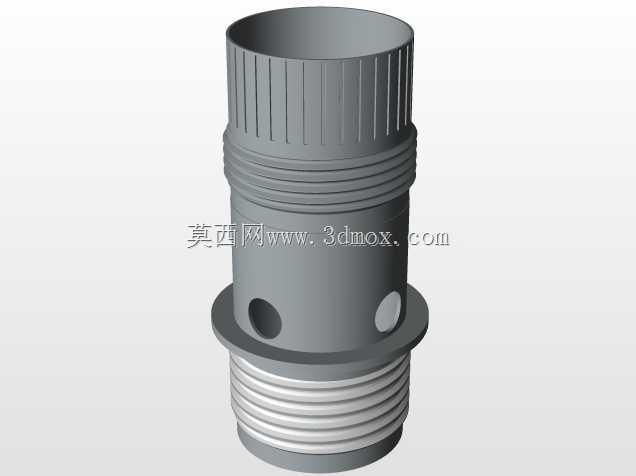

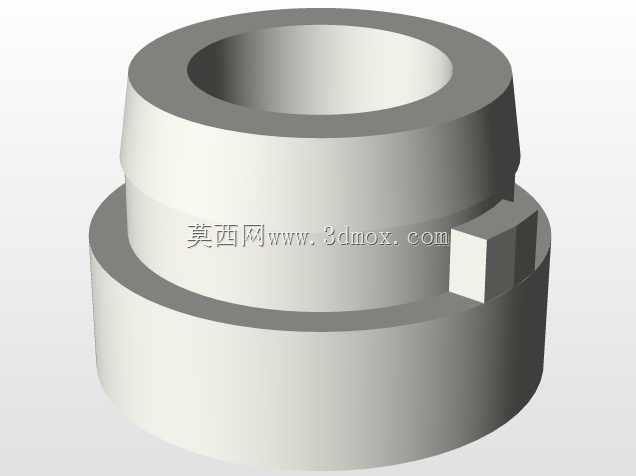

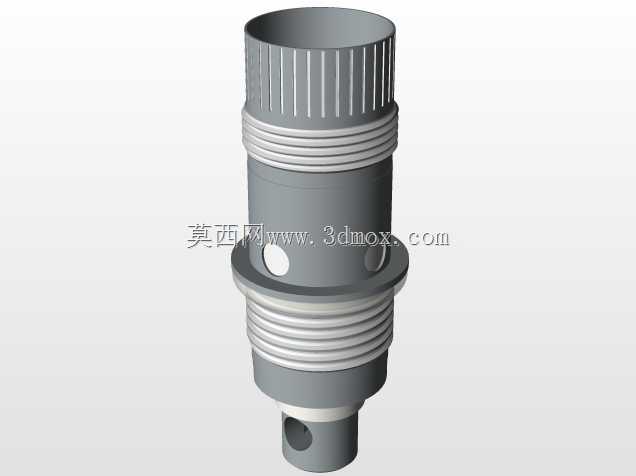

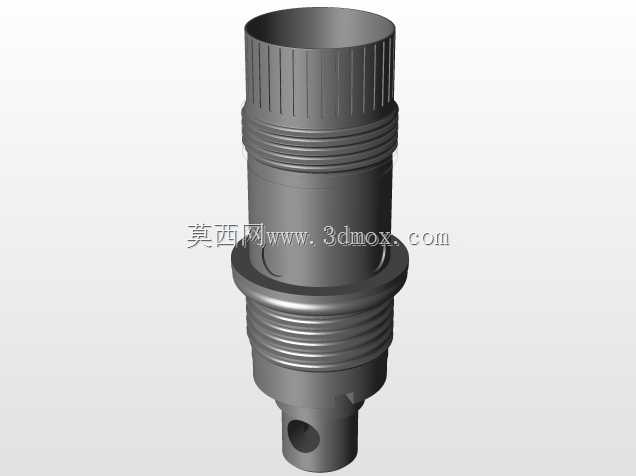

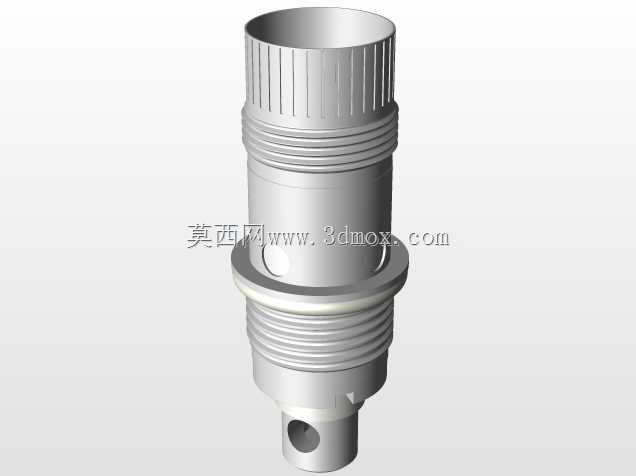

　　端部连接与安装边界是该类零件能否替换使用的关键。替代雾化头需要在直径、长度、电极接触位置、密封槽位置以及与外壳的配合公差上与原有Aspire Nautilus BVC腔体保持一致。模型中应明确外圆柱面作为主要径向定位面，端部电极或导电接触区作为轴向电气接口，密封圈安装槽则用于阻断液体向电极侧或主机侧迁移。若这些边界处理不准确，即使外观相似，也可能出现装配后松动、接触不良、漏气或漏液等问题。对于结构设计人员而言，这类替换件的价值并不在于复杂曲面，而在于接口尺寸、内部容积和发热区位置的一致性。

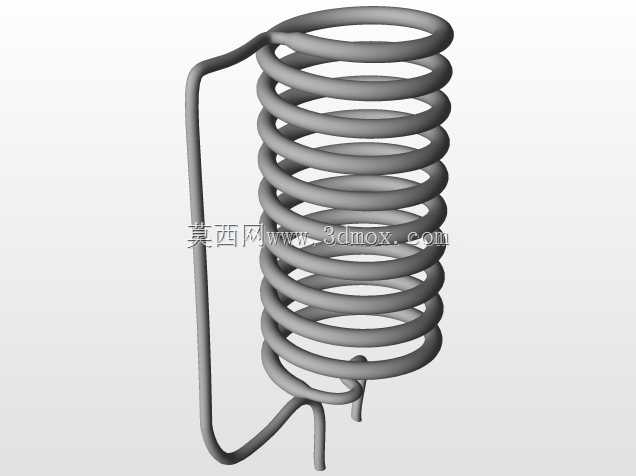

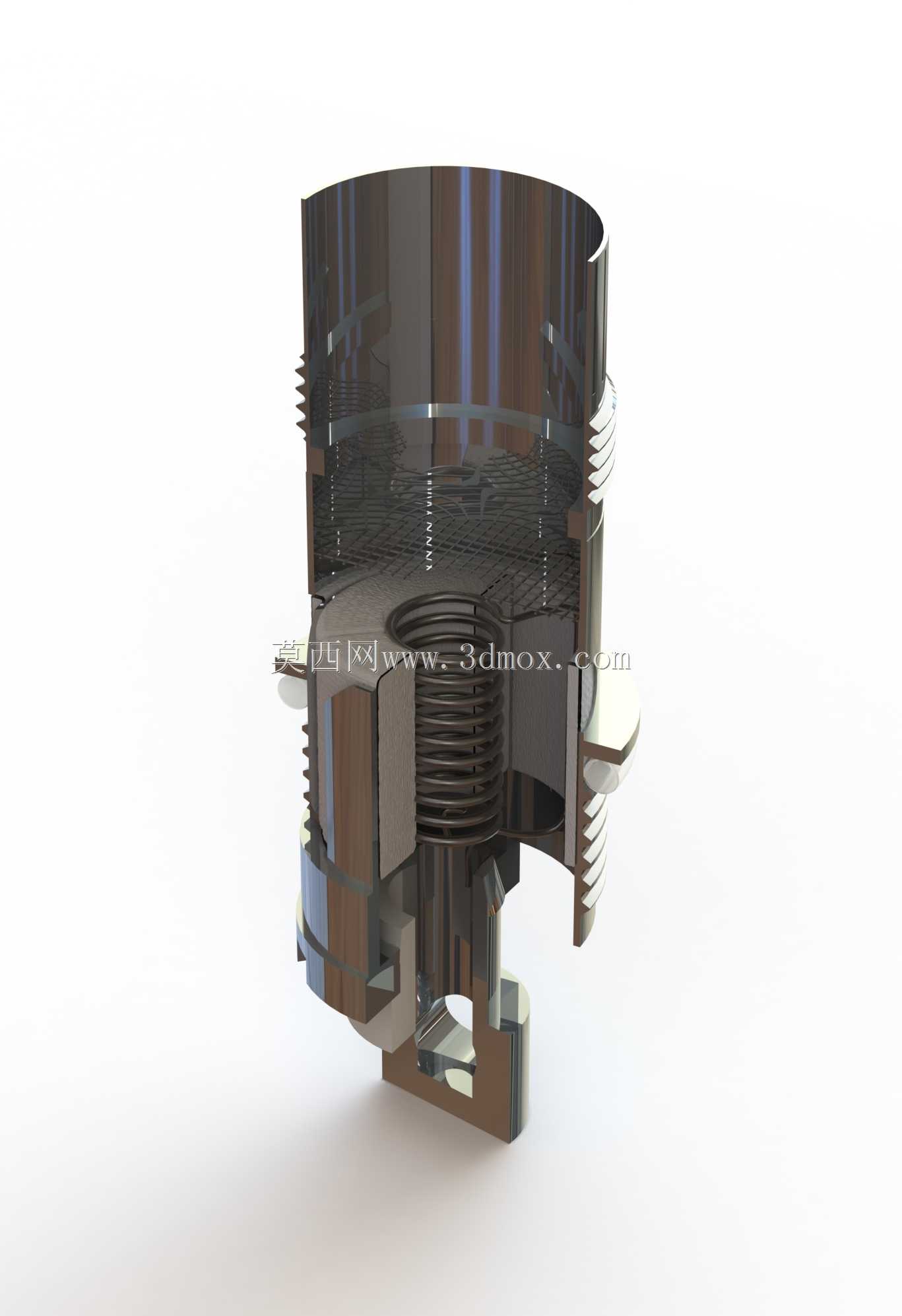

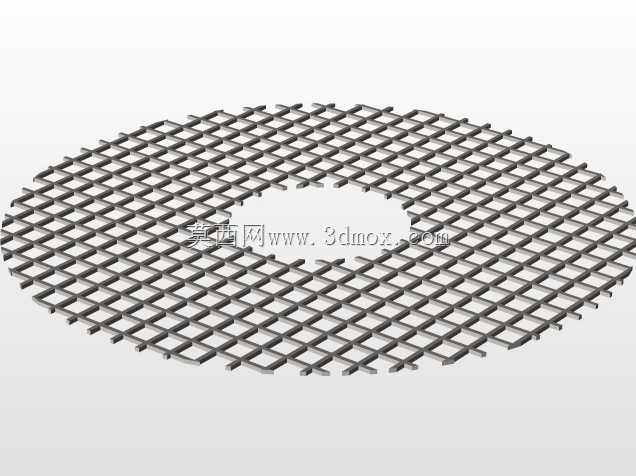

　　建模思路上，应先确定雾化头的总体长度和外径，再反推内部芯材直径、线圈缠绕区长度以及两端固定座的位置。线圈可按螺旋扫掠生成，中心线应保持均匀节距，端部引线需延伸至导电连接区域，并在模型中保留足够的固定与弯折空间。灯芯材料虽然在实物中具有柔性和压缩性，但在工程模型里需要按名义尺寸建立，用于检查线圈包覆范围、液体接触区域以及与外壳内壁的间隙。外壳或支撑骨架上若开设进液孔、导液槽或通气通道，应保证这些特征与芯材位置对应，使液体能够从储液区进入芯材，同时气流能够顺利经过雾化区域并向吸嘴方向输送。

　　在功能特性方面，该结构强调的是局部加热与毛细供液的匹配。加热线圈通电后，电阻产生的热量传递给浸湿的灯芯材料，液体在孔隙表面快速蒸发；气流通过时将蒸汽带走，并在通道内形成气溶胶。若导液不足，芯材局部温度会持续升高，导致异味或损坏；若导液过快而热量不足，则可能产生未充分蒸发的液滴，造成吸入口有液体飞溅。因此，模型中虽然不能直接仿真材料孔隙率，但可以通过芯材体积、线圈覆盖长度、进液孔面积和气流通道截面积来体现设计平衡。

　　外形尺寸方面，雾化头整体呈细长柱状，适合安装在有限直径的雾化仓内。径向尺寸主要受储液仓内径和密封件规格限制，轴向尺寸则受电极接触位置、雾化腔高度和气流通道布局影响。发热线圈应位于气流有效经过的区域，不宜过于靠近密封件或塑料支撑件，否则长期工作温度可能加速材料老化。端部导电部分需要与主机正负极形成稳定接触，接触面应避免被密封圈或液体通道遮挡。对于多零件装配，线圈、芯材、支撑筒、密封件、端盖和电极触点之间应建立清晰的装配层级，便于检查干涉和替换修改。

　　从应用场景看，这类雾化头面向小型电子雾化设备的维护与替换需求，重点服务于需要恢复雾化性能、改造发热结构或验证兼容装配的设计工作。三维模型可用于检查替换件在原有腔体中的装入状态，评估线圈位置与进气孔的对应关系，也可用于后续调整电阻区域长度、芯材直径、密封槽位置和端部电极结构。对于设备选型和结构开发人员来说，真正需要关注的是发热区与供液区的匹配、安装接口的一致性以及热、液、气三条路径在狭小空间内的合理分隔。
