冷热流体混合弯管流场仿真结构

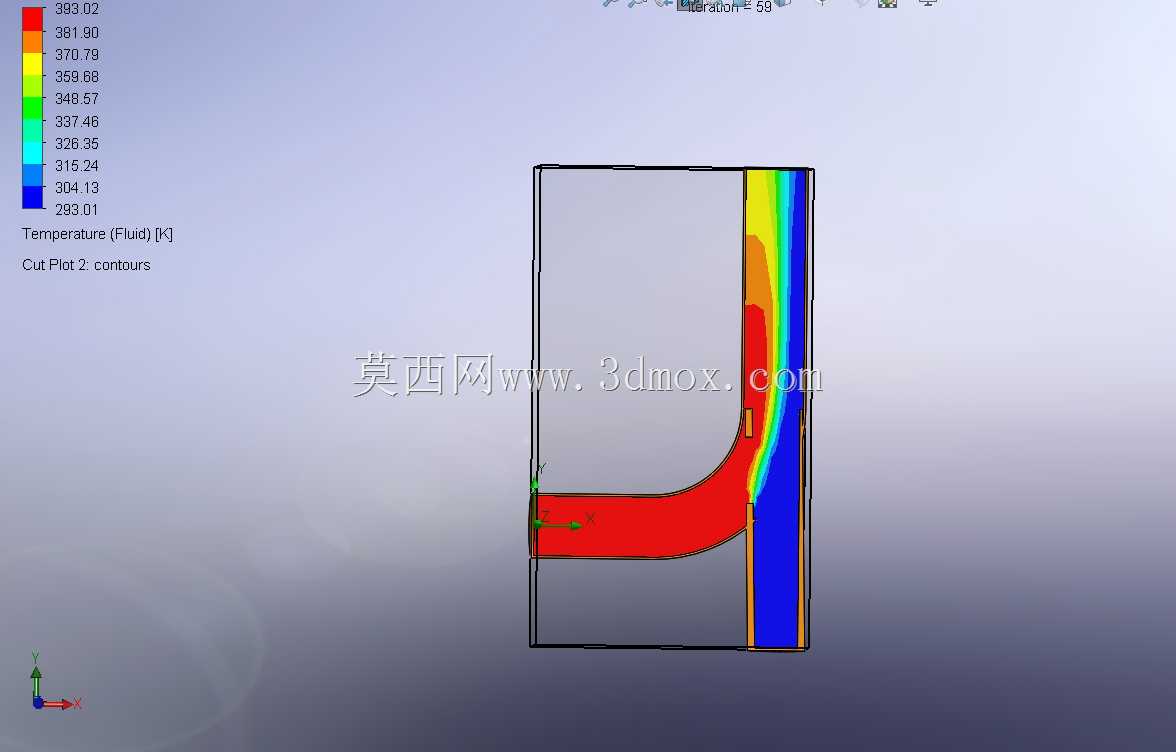

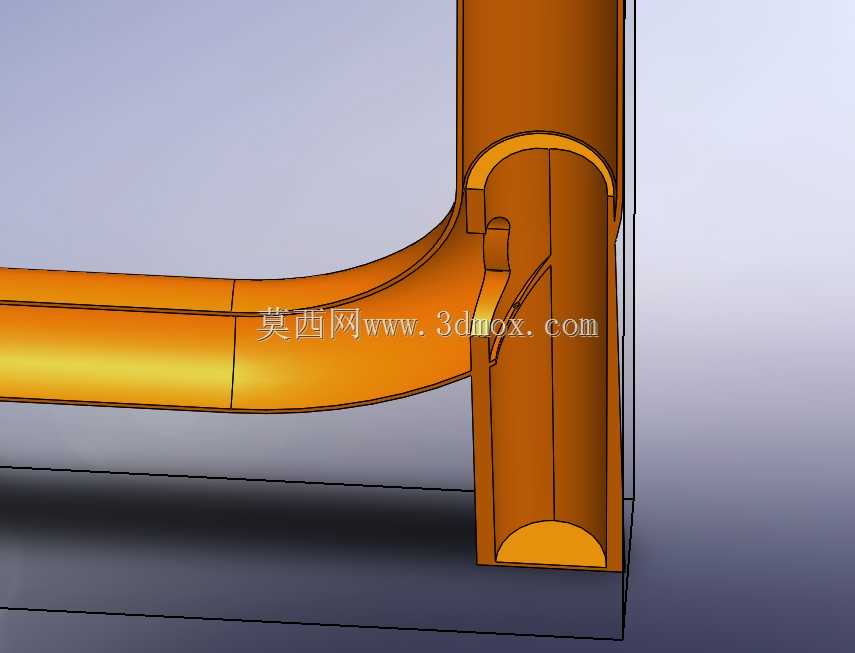

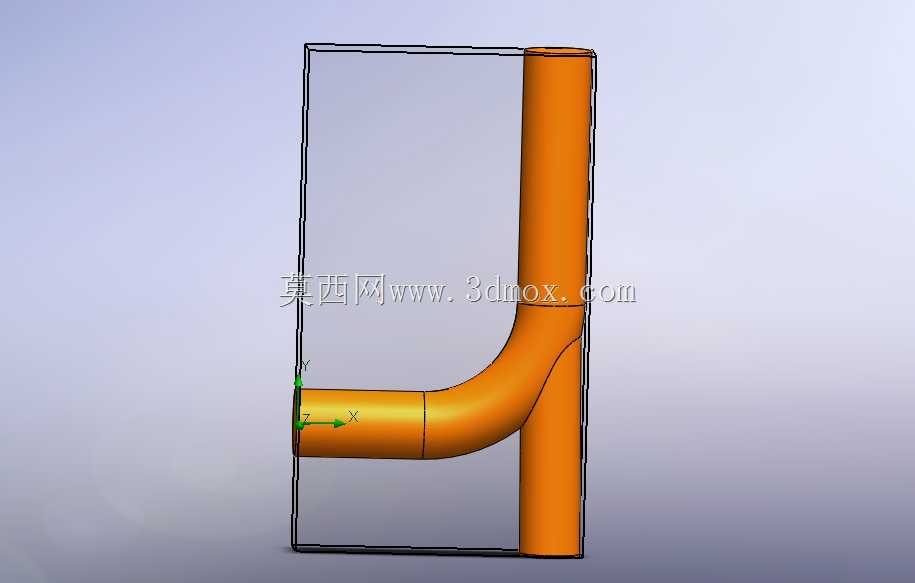

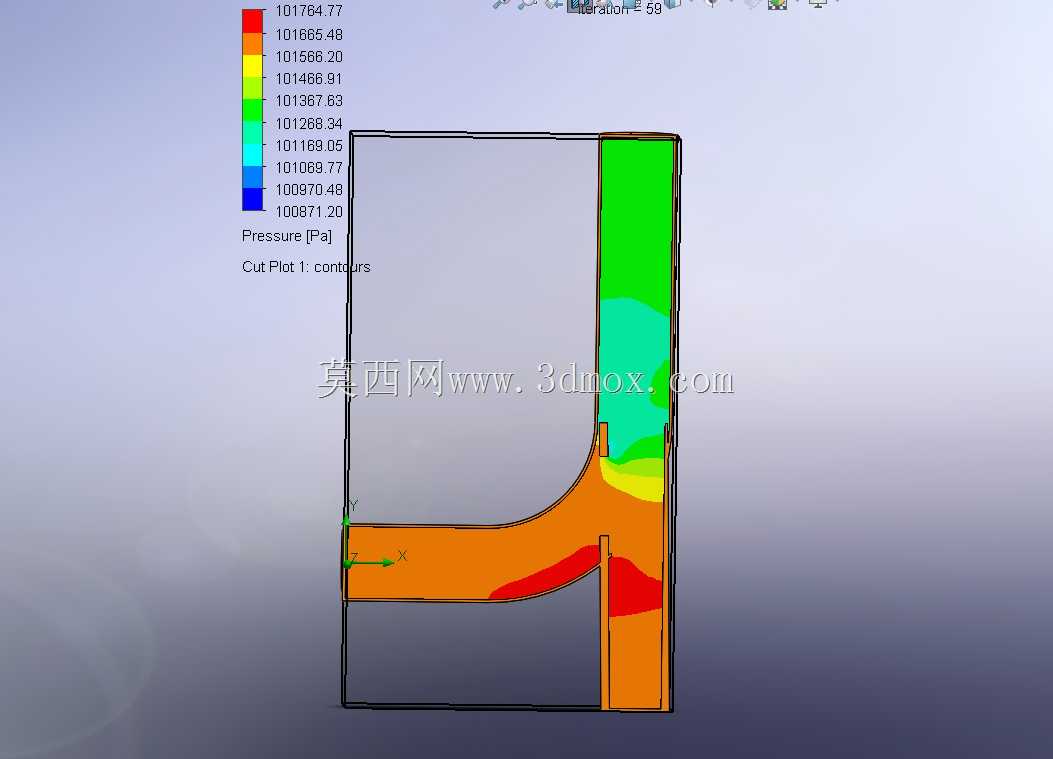

　　该结构面向冷热两股流体在线混合的工艺需求，常见于小型温控回路、实验台介质掺混段、精密冷却支路以及需要快速均温的流体输送环节。实际工况中，冷流与热流分别从不同接口进入，经弯道导流后在出口侧完成动量交换与温度掺混；若流道转折过于突兀，局部会形成高压滞止区、回流涡旋和明显的流速分层，不仅增加沿程阻力，还会导致出口温度波动，影响后端传感器采样或执行机构稳定性。建模时先以中心线路径确定流道走向，再按通径要求扫掠出实体壁面，弯道处采用连续圆弧过渡而非直角折角，目的是让流体在转向过程中保持较平顺的速度梯度。从截面压力云图可看出，弯道内侧与外侧存在压力差，高压区集中在流体受惯性挤压的外侧壁面，低压区出现在转向后流速抬升的内侧区域；

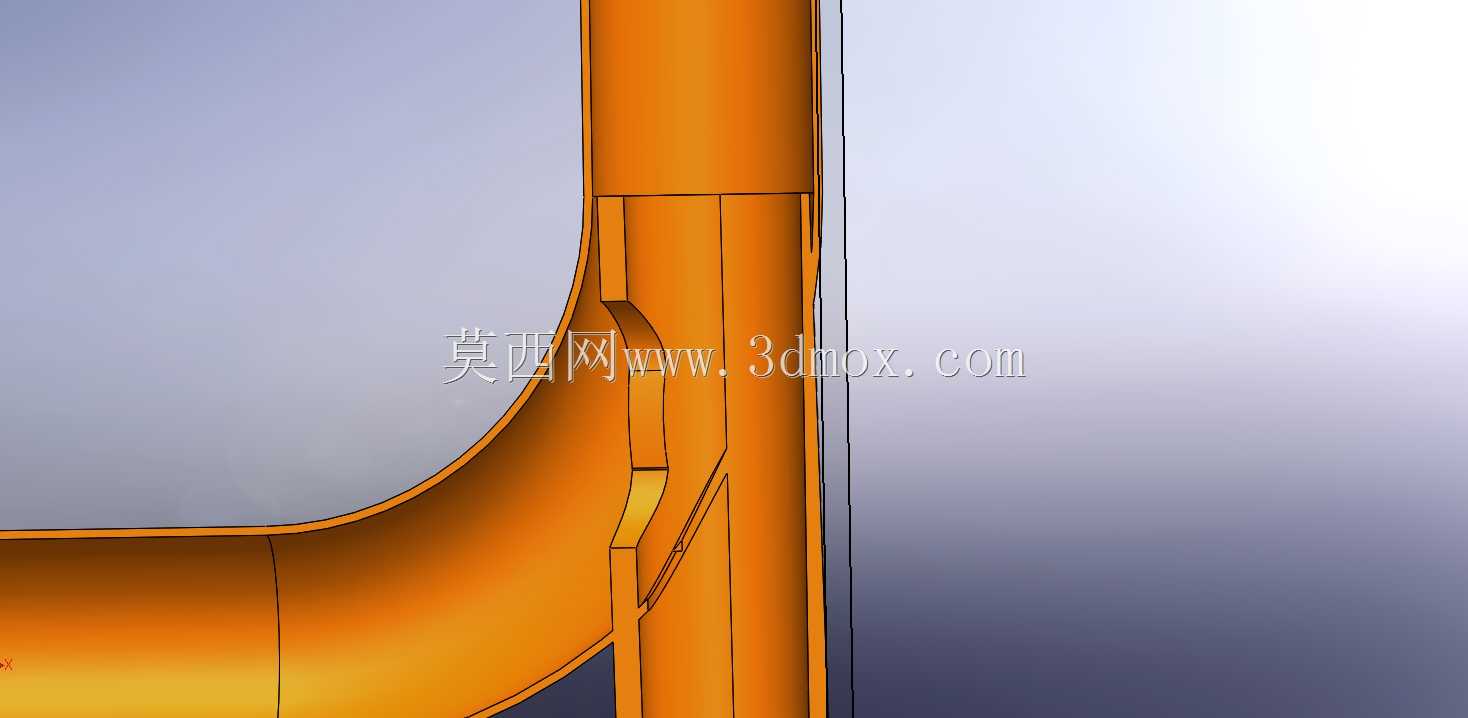

　　这种分布直接决定了壁厚补强位置和密封压紧力的选取。设计中没有单纯追求最小转弯半径，而是在安装空间允许的前提下控制曲率，使压降与混合均匀度取得平衡。两股流体进入主通道后，通过弯道产生的二次流增强横向扰动，促进冷热介质在较短距离内完成掺混，避免直管段过长造成整体布局臃肿。外形边界以L形布置为基础，进口段与出口段保持明确的轴向方向，便于与外部管路、快装接头或法兰对接；安装时需预留扳手空间和保温层厚度，不能仅按流道外轮廓预留净空。壁面厚度需结合工作压力、材质许用应力以及仿真得到的局部高压区综合确定，在压力集中的外侧可适当增加壁厚或设置圆角，而低压侧则避免过度增厚造成材料浪费。接口端面应保留足够的平直段，既方便密封面加工，

　　也能减少入口扰动对仿真结果与实际运行一致性的影响。对于需要监测混合状态的场合，可在出口稳定段预留温度或压力测点，测点位置应避开涡核和近壁边界层，以获得更具代表性的介质参数。整个结构在建模阶段同步考虑了流道抽取、边界条件施加和结果判读：入口给定流量或压力，出口设置背压，壁面按无滑移处理，通过压力云图识别滞止与分离区域，再反向调整弯道半径、汇入角度和各段长度。若后续用于加工，还需核对内壁粗糙度、过渡圆角以及清根工艺，因为这些细节会改变局部阻力并影响实际混合效果。该类构件虽不复杂，但对流体转向、压力损失和温度均化有直接影响，适合作为管路设计、CFD分析与温控系统集成的参考结构。
