三阶魔方益智玩具三维结构设计

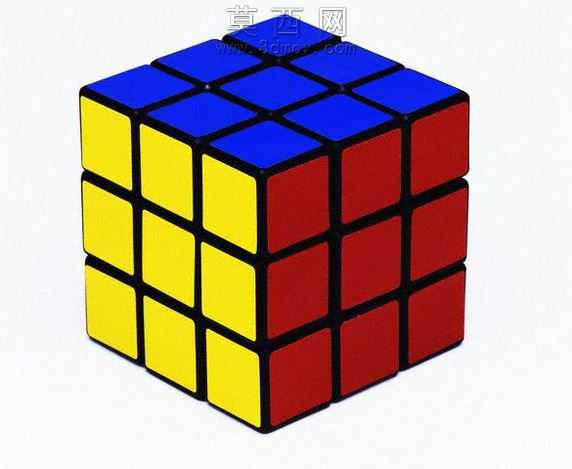

本作品为三阶魔方的三维参数化建模成果，建模过程以Autodesk Inventor为核心工具，遵循模块化设计思路完成整体结构搭建。建模初期先对三阶魔方的核心结构进行拆解，将整体拆分为中心轴组件、中心块、棱块、角块四大核心单元，每个单元单独建立参数化草图，通过尺寸约束锁定各部件的配合公差，确保后续装配环节各模块可以实现无干涉转动。中心轴作为魔方的核心支撑结构，建模时采用六向对称的轴体结构，每个轴端预留与中心块配合的卡扣结构，通过拉伸、切除特征完成轴体的基础造型，同时对轴体的圆角过渡进行优化，避免应力集中导致的结构损坏。中心块建模时以正方形为基础截面，向内延伸出与中心轴配合的卡槽结构，外表面预留贴片安装的凹槽，通过拔模特征调整块体的侧边角度，确保转动时相邻块体不会出现剐蹭。棱块与角块建模时重点关注拼接结构的适配性，棱块采用双卡扣结构分别与相邻两个中心块配合，角块采用三卡扣结构适配三个相邻中心块，所有块体的边缘都做了等半径圆角处理，还原真实魔方的圆润握持手感。材质渲染环节，外表面贴片分别赋予高饱和度的红、黄、蓝哑光塑料材质，块体主体部分赋予黑色磨砂工程塑料材质，中心轴结构赋予耐磨POM材质，通过调整材质的粗糙度、反光度参数，还原真实魔方的视觉质感。装配环节采用自下而上的装配逻辑，先将六个中心块与中心轴完成装配，验证中心块的转动灵活性，再依次装配棱块与角块，通过干涉检查功能排查所有转动角度下的部件干涉情况，对存在剐蹭的块体侧边进行微调，最终实现魔方任意面都可以顺畅转动的效果。整体建模过程严格遵循真实魔方的尺寸比例，所有部件的配合间隙控制在0.1mm以内，既保证了结构的装配可行性，也还原了三阶魔方的经典外观与转动逻辑，可用于益智玩具结构演示、3D打印实体制作以及机械结构教学参考使用。
