电机驱动离心式鼓风送风装置

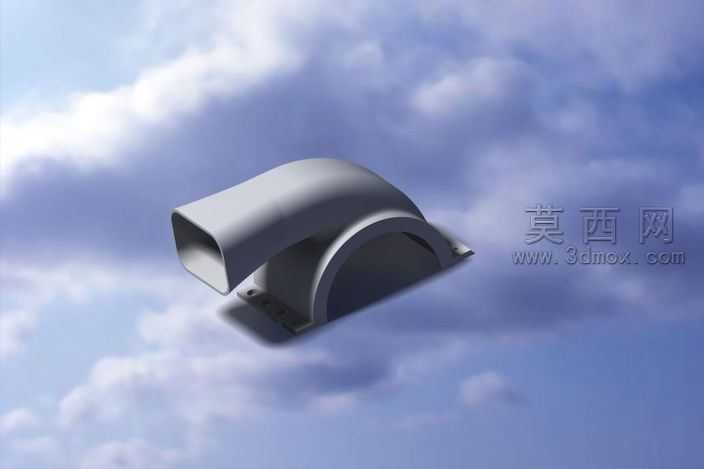

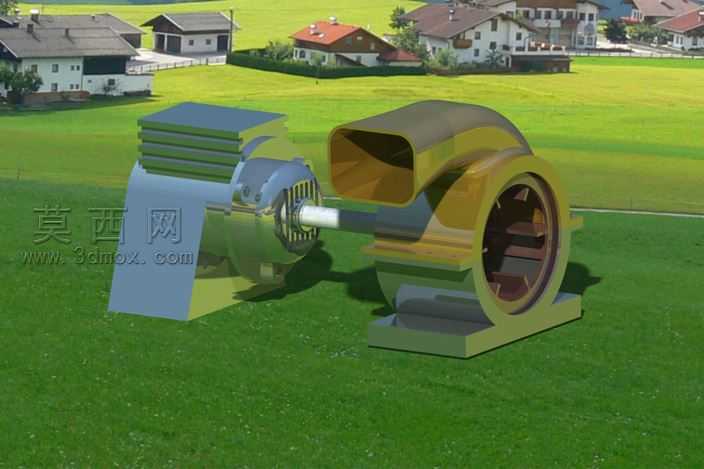

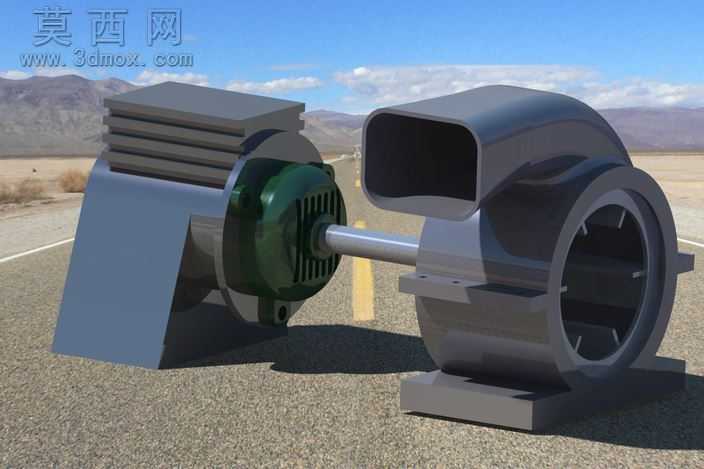

本作品为电机驱动的离心式鼓风装置三维建模成果，整体采用同轴直驱的结构布局，将驱动电机与离心风轮通过刚性传动轴直接连接，省去了皮带传动、齿轮减速等中间传动环节，既简化了整体结构，也降低了传动过程中的能量损耗，提升了装置运行的稳定性。建模过程中首先完成整体装配基准的搭建，以传动轴的中心轴线作为全局装配基准，依次完成驱动电机、连接轴、离心蜗壳、风轮、安装底座的零件建模与装配约束。驱动电机部分还原了散热筋结构、端盖通风孔、接线盒等细节，外壳采用铸铁哑光材质，端盖做深绿色烤漆质感处理，散热筋的排布符合电机实际散热需求的结构逻辑。离心蜗壳部分采用流线型变截面流道设计，建模时通过多组截面曲线放样生成蜗壳曲面，保证流道内壁光滑过渡，减少气流在蜗壳内部的紊流损耗，出风口采用矩形法兰接口，方便后续对接送风管路。风轮部分采用多叶片前倾式结构，叶片与轮毂、轮盘的连接做了圆角过渡处理，避免应力集中，材质选用轻质铝合金质感，兼顾转动惯量与结构强度。安装底座采用一体式铸铁支座结构，分别为电机和蜗壳设置独立的安装定位面，预留螺栓安装孔位，保证整体装配后的同轴度精度。渲染阶段采用户外日光照明环境，添加柔和的环境反射效果，金属部件的粗糙度、反光度参数按照真实工业部件的表面质感调整，塑料与漆面部件区分不同的反光特性，整体渲染效果真实还原了工业风机的实际外观。设计过程中充分考虑了装置的实用性，各部件的尺寸比例符合常规小型离心风机的设计规范，装配间隙预留合理，既满足三维展示的视觉效果，也具备实际生产加工的结构参考价值，可作为小型送风设备、通风系统的设计参考模型，也可用于机械结构教学中的同轴直驱设备案例展示。
