倾转旋翼式无人驾驶飞行器结构设计

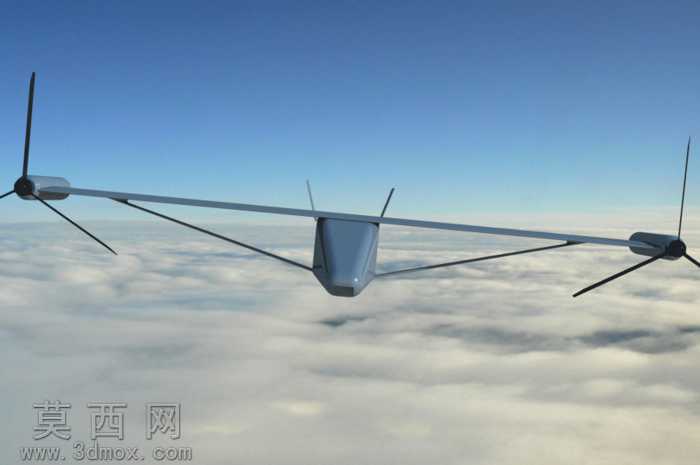

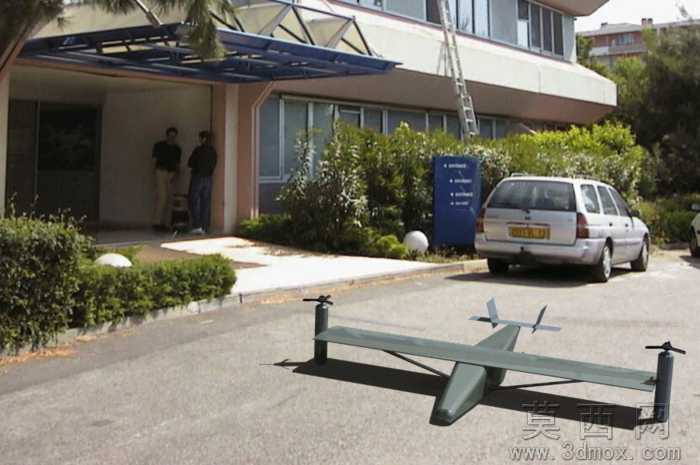

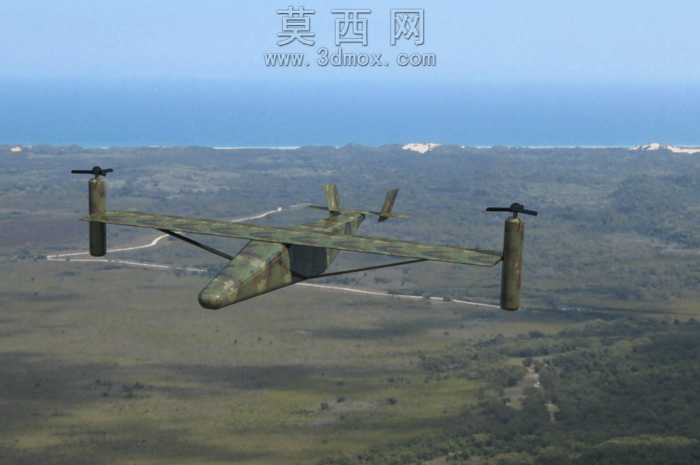

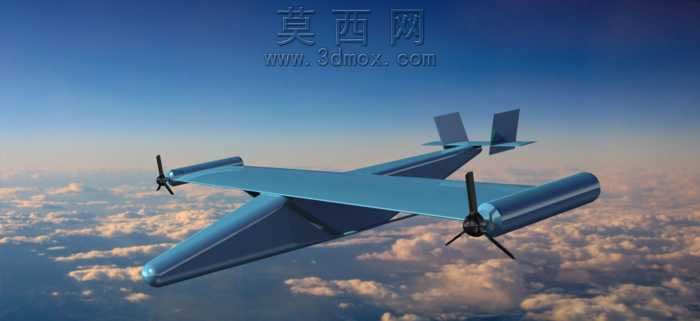

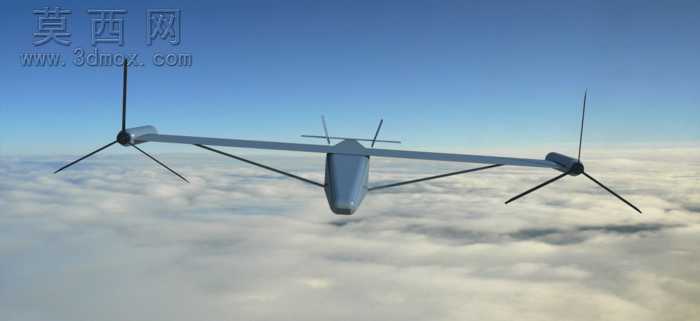

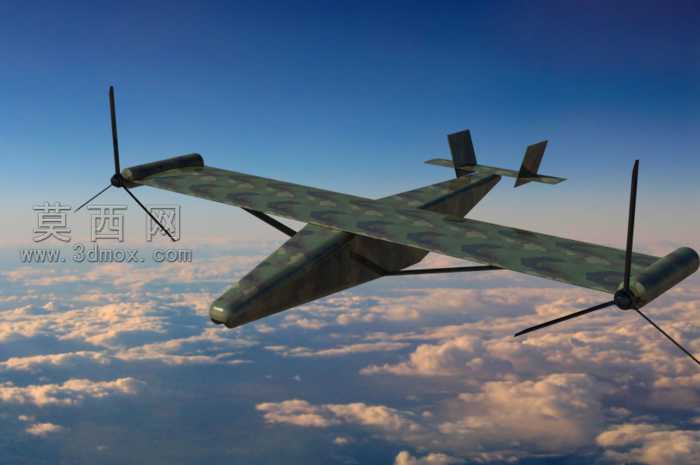

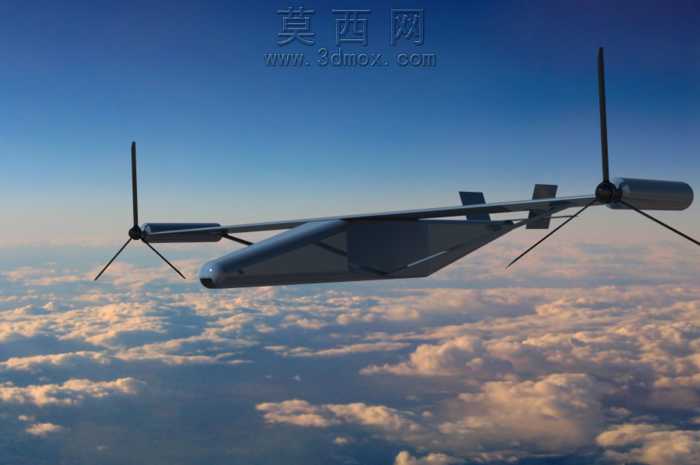

本作品为倾转旋翼构型的无人驾驶飞行器三维设计方案，整体建模过程围绕倾转旋翼类飞行器的核心结构特性展开，在三维建模环境中完成了全机结构的参数化搭建。机身主体采用流线型一体化曲面建模思路，通过多段曲面放样、曲率连续衔接完成机身蒙皮的造型设计，兼顾气动减阻需求与内部载荷舱的空间利用率，机身截面从机头段的圆润过渡段逐步收窄至机尾，匹配低空长航时飞行的气动特性。两侧机翼为平直翼构型，建模时同步完成了翼型的参数化定义，翼梢位置集成旋翼倾转机构的安装基座，旋翼倾转转轴与机翼主梁做同轴度约束设计，保证倾转动作的结构同轴度，降低传动过程中的结构应力。两端旋翼系统采用两叶螺旋桨构型，桨叶通过翼型截面沿展向扭转放样生成，匹配悬停与平飞两种工况下的气动效率需求，旋翼短舱与倾转转轴做一体化装配约束，可在三维环境中模拟旋翼从垂直悬停状态到水平推进状态的全角度倾转动作，验证机构运动过程中的干涉情况。尾翼部分采用常规平尾加垂尾的稳定面设计，平尾与垂尾均通过对称曲面建模完成，与机身尾部做一体化衔接，保证全机气动面的连续性。渲染环节采用高空云层环境作为场景背景，机身主体赋予哑光深灰色航空复合材料材质，旋翼桨叶赋予半哑光碳纤维纹理材质，金属结构件赋予阳极氧化金属质感，通过环境光与定向补光的搭配，还原飞行器在高空飞行状态下的真实光影效果，突出机身曲面的流畅性与结构件的质感。设计过程中重点考量了倾转机构的传动路径合理性，将旋翼驱动电机、倾转舵机的安装位在模型中做了预留，同时对全机的重心分布做了初步配平约束，保证悬停状态下的重心与旋翼升力中心重合，平飞状态下重心与机翼气动焦点匹配，兼顾两种飞行模式的操稳特性。
