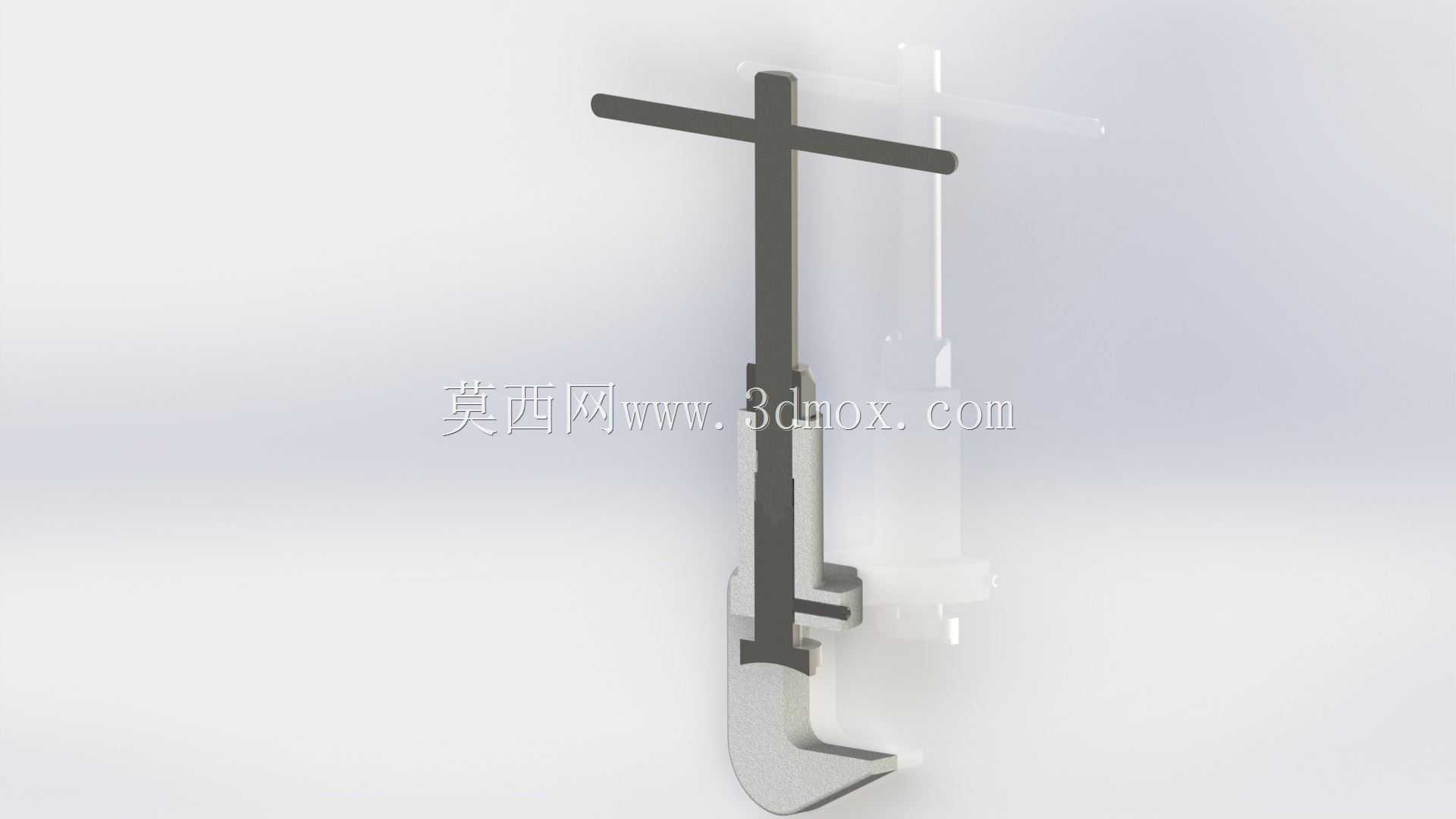

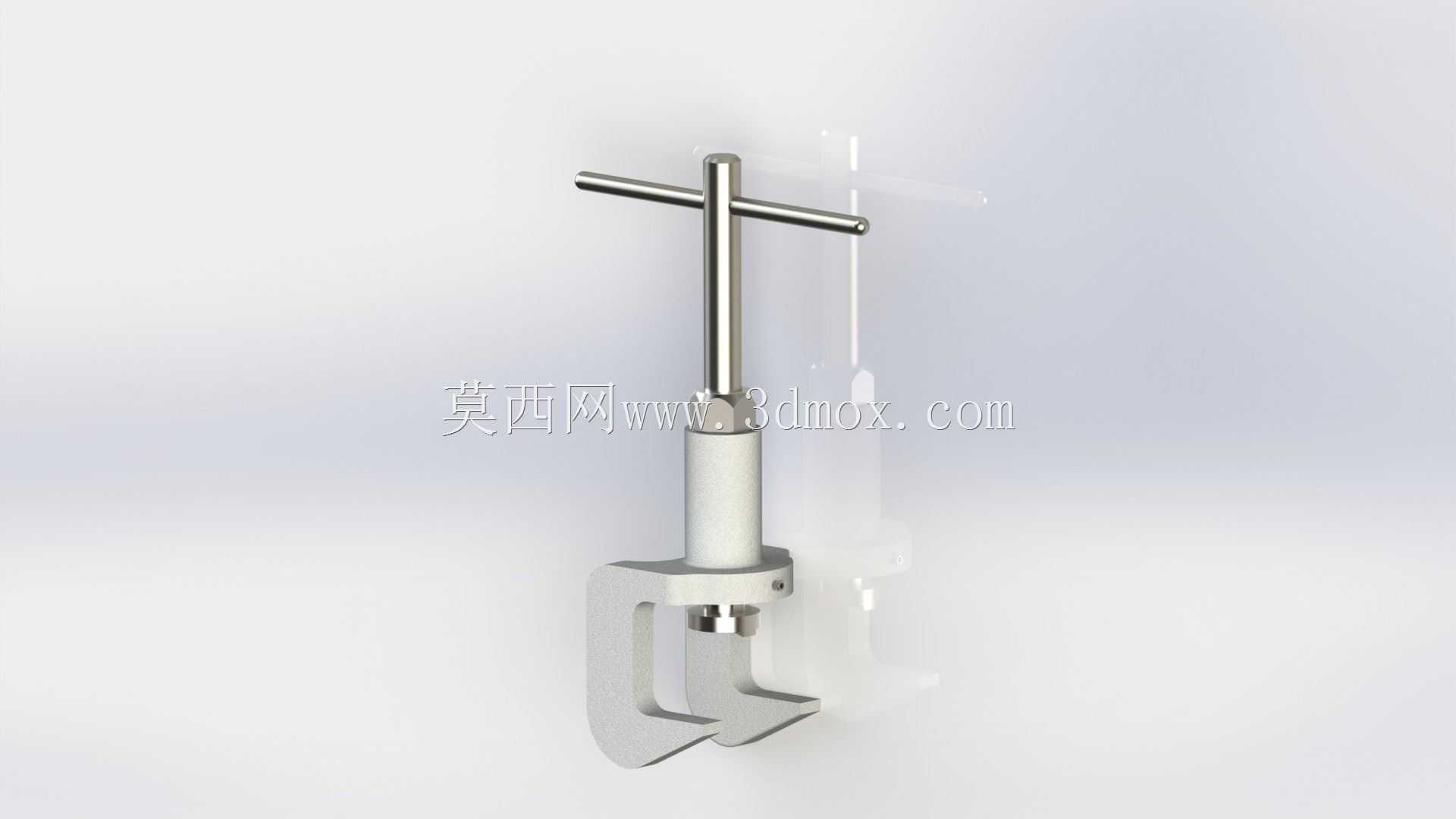

在五金修配、小件预制和现场维修场景里,这类手杆式弯折工装承担的是小直径圆钢、铁丝、细铜棒的快速定形任务。它不需要外接动力,也不依赖复杂电控,操作者通过横向加力杆带动压头转动,即可把卡在定位槽内的线材弯成所需角度。设备整体由立式立柱、顶部T形操作杆、中部回转压块和底部弯钩式定位座组成,结构重心沿立柱轴线布置,底部支撑面可通过螺栓固定在钳工台或型钢支架上,避免大力弯折时发生倾覆。
从实际用途看,它更适合批量小、规格杂、换型频繁的工位。建筑工地上可弯折绑扎用细钢筋,电气装配中可弯折接地圆线和铜排引线,五金车间则能完成挂钩、U形卡、拉环等简单零件的预制。与大型数控弯线机相比,它的加工半径和角度调整依赖更换定位销与调整挡块位置,但优势在于启动成本低、维护点少、对操作空间要求小,尤其适合没有压缩空气和三相电源的野外抢修点。
功能特性上,T形手柄提供了较长的力臂,操作者双手施压时能把输入扭矩放大数倍,从而在压头处获得足够的弯折力矩。立柱内部一般设置转轴与衬套,承受径向力和少量轴向窜动;压块与线材接触的圆弧面需要倒圆角并淬火,防止在工件表面划出深痕或因局部应力集中导致自身崩裂。底部弯钩座兼具定位与承力双重作用,弯钩开口宽度决定可容纳的最大线材直径,而钩座与回转中心的距离则直接影响最小弯曲半径。
设计思路围绕“以简驭繁”展开。整台工装没有多余的装饰面,所有外露轮廓都服务于受力传递和操作安全。立柱截面在满足抗扭刚度的前提下尽量收窄,以减轻重量;手柄两端可加装防滑套,降低冬季或带油作业时脱手的风险。回转部分与固定座之间留有合理间隙,既保证转动灵活,又避免间隙过大造成弯折角度偏差。为适应不同线径,压块和定位块通常做成可更换结构,通过螺钉或销轴快速拆装,换型时间可控制在数分钟内。
外形尺寸与安装边界方面,立式布局使其占地面积较小,适合沿工作台边缘成排布置。底部安装孔距需与常用钳工台的T形槽或预留孔位匹配,台面厚度建议不小于二十毫米,以承受弯折时的垂直拉力和水平弯矩。操作半径主要由T形手柄长度决定,布置时应在手柄扫过区域留出足够净空,避免与相邻台钳、料箱或人员通道干涉。设备总高以操作者自然站立、双手平举施压为宜,过高会导致稳定性下降,过低则增加弯腰负荷。
在结构细节上,立柱与底座的连接焊缝需连续焊透,因为反复弯折会在该区域产生交变弯矩,点焊或虚焊容易在长期使用后开裂。转轴上端可设置油杯或注油孔,定期注入润滑脂以延缓衬套磨损。压块与转轴之间建议采用平键或方榫连接,确保扭矩可靠传递,而不是仅靠紧定螺钉摩擦传力。弯钩座的内侧圆弧应与常用线材直径匹配,过大的支撑圆弧会使弯折处出现直段,过小则会夹伤工件表面。
从选型角度看,使用者应先明确常加工线材的材质、直径和最小弯曲半径。低碳钢、铜、铝等塑性材料所需弯折力较小,可选用力臂稍短的轻便版本;弹簧钢或不锈钢线材变形抗力大,则需要加大立柱截面和手柄长度,并对接触件进行热处理。角度控制方面,简易作业可在底座上刻制角度标线,配合挡块实现常用角度的重复定位;若对一致性要求更高,可在回转部位加装角度指针和可调限位螺钉,使同一批次工件的弯折角度偏差控制在较小范围内。
安全使用同样是设计中必须考虑的边界。手柄末端不宜设置容易勾挂衣物的突出物,回转区域应避免夹手点;当加工较硬线材时,操作者应站在手柄侧面而非正前方,防止工件突然断裂或手柄回弹伤人。底座固定必须牢靠,若采用C形夹具临时固定,应在受力方向双侧夹紧,并在使用前检查夹持面是否有油污。长期存放时,工作表面应涂防锈油,转轴处保持润滑,裸露的淬火件避免与硬物磕碰,以免崩裂缺口成为后续断裂源。
这类工装虽然结构简单,却体现了手动工具设计中力臂、刚度、换型性与人机尺度的平衡。三维建模时,需要重点表达立柱与底座的焊接关系、回转副的配合间隙、压块与弯钩座的相对位置,以及操作手柄的扫掠空间。通过在装配中模拟不同线径的弯折过程,可以检查最小弯曲半径处是否发生干涉,定位块是否在受力后越出底座支撑范围,从而在图纸阶段就排除现场使用中可能出现的卡滞、松动和角度超差问题。
