船用水密舱口手动闭锁密封装置结构设计

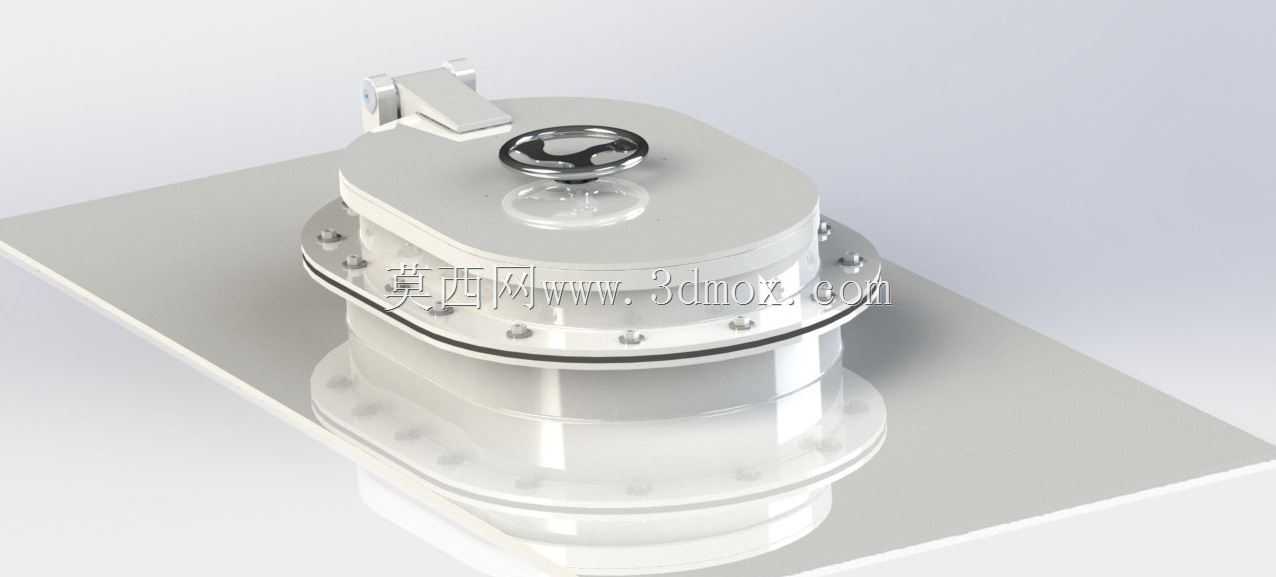

　　该套水密舱口闭锁结构，核心面向船舶舱室分隔、水下设备舱、甲板小型检修井等需要隔绝水体侵入的工况，在常规内河船舶、近海工程平台、小型潜器的检修通道位置都有对应使用场景。日常工况下，舱内需要定期安排人员进入检查管路、阀件、线缆敷设状态，舱口必须具备快速启闭能力，同时在遭遇外侧水压冲击、浪涌上甲板、舱室相邻区域破损进水时，闭锁结构要能牢牢压紧密封面，阻止水体沿舱口缝隙灌入安全舱室。整套结构没有配置复杂的电控或液压驱动组件，完全依靠顶部手轮的机械传动实现锁紧，在船舶断电、液压系统失效的应急工况下，值守人员依然可以徒手完成舱口的密封闭锁，这也是船用应急通道设备优先保留手动操作逻辑的核心原因。从结构组成拆解来看，

　　下部对接法兰直接与舱壁预留的安装座面对接，法兰周向均匀布置的紧固孔位，可匹配标准螺栓实现与基座的刚性连接，法兰与基座之间预留有密封垫安装槽，装配时可根据舱室的耐压等级选配不同厚度的耐油橡胶或硅橡胶密封垫，保证根部连接位置不会出现渗漏。中部筒体为贯通式结构，内部净空尺寸完全满足人员佩戴安全装备进出、小型工具传递的通行需求，筒体壁厚根据对应工作水压做了等强度补强，避免长期受交变水压作用出现筒体变形，导致上部密封面贴合度下降。上部的舱盖为带弧度的碟形结构，相比平盖板结构，碟形结构在承受外侧均布水压时可以将压力均匀分散到周边锁紧位置，不会出现平盖板中部受外压凹陷的问题，手轮安装在舱盖中心位置，内部连接梯形螺纹传动副，

　　转动手轮时可以带动舱盖整体沿轴向小幅升降，配合周向的快开锁止结构，只需要转动手轮数圈即可完成舱盖的预紧，不需要像普通螺栓紧固舱盖那样逐个拧动多颗螺栓，大幅缩短应急状态下的关闭操作时间。舱盖与筒体对接的密封面采用了机加工成型的光洁密封槽，槽内嵌入整圈成型的密封圈，当舱盖被手轮传动机构下拉压紧时，密封圈被均匀压缩在两个密封面之间，即使接触面存在微小的加工公差，弹性密封圈也可以完全填充缝隙，实现可靠的水密效果。周向布置的多组锁止卡扣沿筒体上法兰均匀分布，卡扣的受力接触面做了加厚处理，避免长期受水压冲击出现卡扣变形、断裂，卡扣与舱盖的配合位置设计有微调余量，在密封圈长期使用出现压缩永久变形后，可以通过调整卡扣的配合间隙，

　　重新获得足够的密封压紧力，延长整套密封组件的维护周期。在安装边界方面，整套装置的下部法兰外形尺寸需要与舱壁预留的开孔尺寸匹配，安装时要保证法兰密封面与舱壁基座面的平行度，避免法兰安装倾斜导致局部密封压力不足，出现渗漏隐患。装置顶部手轮的操作空间需要预留足够的旋转半径，保证操作人员在佩戴防护手套的状态下也可以顺畅转动手轮，不会被周边的管路、支架干涉。筒体嵌入舱壁的长度需要根据舱壁的保温层、装饰层厚度做适配，保证筒体两端的连接位置不会与其他舱室附件产生干涉。从设计思路层面，这套结构没有追求过多的附加功能，所有结构设计都围绕“可靠密封、快速操作、失效安全”三个核心要求展开，没有多余的复杂传动零件，日常维护只需要定期检查密封圈的老化状态、给手轮传动螺纹补充润滑脂、检查周向紧固螺栓的预紧力即可，不需要专业的电控维护人员介入，非常适合船舶这类运维条件有限、对设备可靠性要求极高的使用场景。在实际选型应用时，可以根据对应舱室的设计水压、舱口通行净空要求，等比例调整筒体直径、法兰厚度、卡扣数量以及手轮的传动力矩，比如用于更深的水下舱室时，可以适当增加卡扣数量、提升筒体和舱盖的板材厚度，匹配更高的密封承压等级；用于甲板日常检修通道时，则可以在保证密封能力的前提下适当轻量化，降低整套装置的重量，减少甲板的载荷负担。
