雅马哈德拉格斯特摩托加长低置脚踏支架

　　该支架为适配雅马哈德拉格斯特系列巡航摩托开发的加长低置脚踏支撑构件，核心作用是将原车脚踏位置向车身外侧、下方延伸，改变骑乘时的腿部摆放角度，缓解长途巡航过程中髋部与膝关节的持续弯折疲劳，同时通过结构强化保证脚踏受力时的支撑刚性，避免骑行过程中出现支架形变、抖动甚至断裂风险。

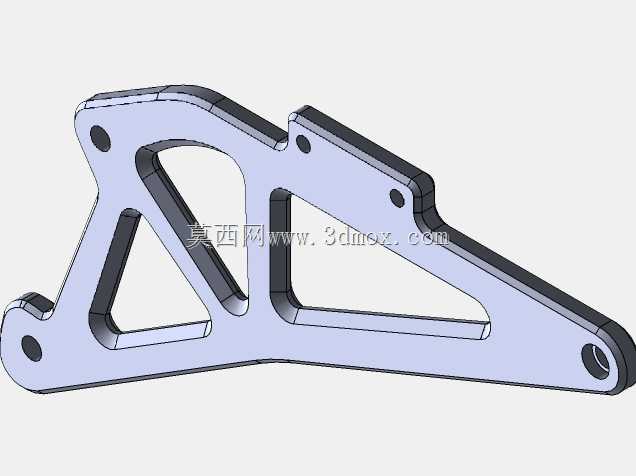

　　从实际装车边界来看，支架上端预留三个同轴度经过校准的安装孔位，直接对应原车车架侧部的预装固定点，不需要对原车车架进行钻孔、切割等破坏性改装，安装时只需对准孔位拧入对应规格的紧固螺栓即可完成固定；下端靠前位置的孔位用于铰接脚踏本体，靠后位置的通孔则用于穿入刹车或换挡连杆的固定销轴，同时预留连杆摆动所需的间隙，避免转向或操控时出现运动干涉。支架整体沿车身侧部呈斜向延伸，外轮廓完全避开排气管、侧盖、链条护板等周边部件，最大下探距离控制在离地安全间隙以上，正常压弯、经过减速带时不会出现剐蹭地面的问题。

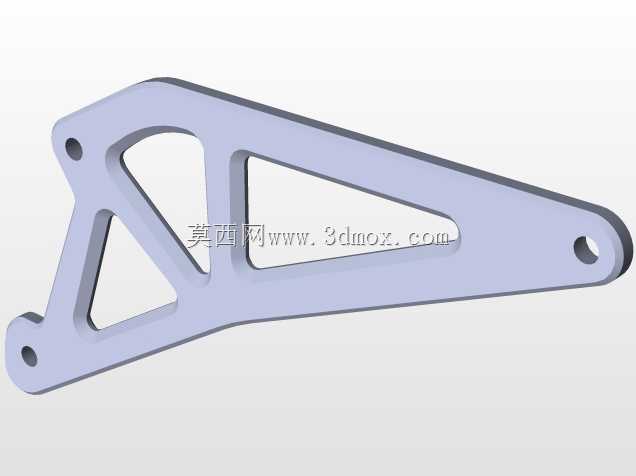

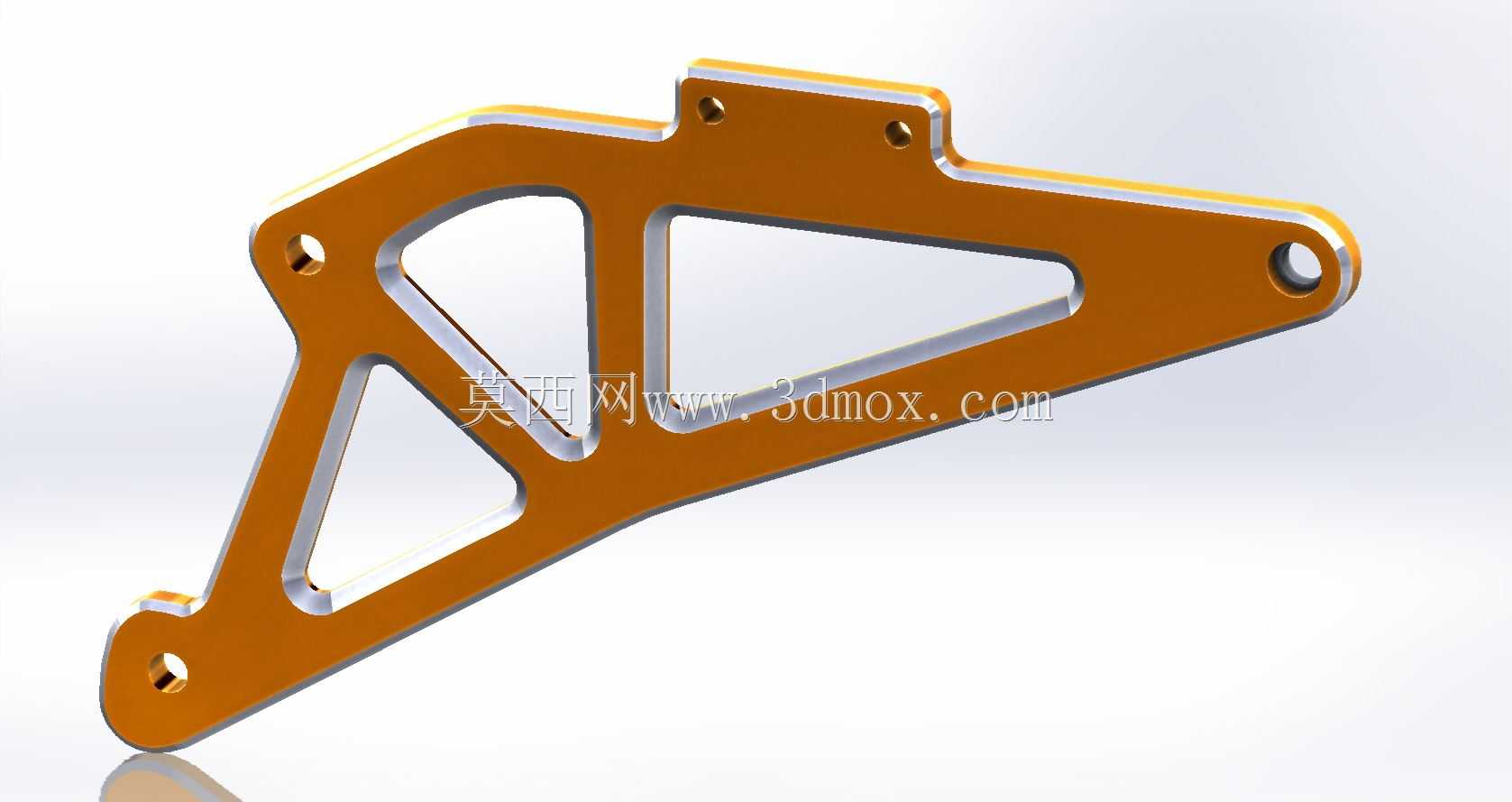

　　结构设计上采用了桁架式镂空减重方案，在支架中部开出三个不同形状的大尺寸镂空槽，在去除非受力区域多余材料的同时，保留了上下两条连续的主受力梁，梁体宽度根据受力仿真结果做差异化设计：靠近上端安装点的区域承受整车骑乘时的大部分冲击载荷，梁体宽度更大、壁厚更厚；向脚踏端延伸的区域受力逐渐减小，梁体宽度同步收窄，兼顾轻量化与结构强度。所有孔位周边都做了局部加厚凸台处理，避免螺栓紧固时出现应力集中导致的孔位开裂，构件边缘全部做圆角过渡，既消除加工后的锐边安全隐患，也能减少应力集中点，提升构件的抗疲劳寿命。

　　材质选用高强度铝合金一体铣削成型，表面做阳极氧化着色处理，相比传统钢制焊接支架重量降低40%以上，同时具备更好的防锈耐腐蚀能力，能够适应雨天骑行、日常洗车等潮湿使用场景。构件的安装孔位公差控制在IT7级以内，保证装车后脚踏位置不出现偏移、旷量，操控时的力传递更加直接。

　　在摩托车改装场景中，这类低置加长脚踏支架主要面向长途巡航骑行用户，相比原车偏高的脚踏位置，低置布局可以让腿部自然前伸，类似美式巡航车的骑乘姿态，大幅降低长时间骑行的肌肉劳损；同时支架的镂空造型也能作为外观改装件，强化车辆的机械质感与定制风格。设计过程中需要重点校核极端工况下的结构强度：包括紧急制动时脚踏受到的向前冲击力、颠簸路面下的垂直冲击载荷、以及侧方意外倾倒时的侧向受力，通过有限元分析优化材料分布，确保在不增加多余重量的前提下，所有受力路径都有足够的强度余量，不会出现脆性断裂问题。此外支架的外形轮廓还需要考虑骑行时靴子的踩踏空间，预留足够的脚部放置区域，避免操控时脚部与支架边缘发生磕碰。
