CBF600摩托车PC38离合器拆装专用工装

　　这款工装针对CBF600车型PC38离合器的维修拆装工况开发，核心作用是在离合器拆卸与装配过程中固定离合器从动盘与压盘组件，限制其随紧固螺母同步转动，避免维修人员通过撬动飞轮、卡滞传动齿等非规范方式固定部件，从根源上减少离合器摩擦片、花键轴、壳体结合面在维修过程中出现的磕碰、变形与应力损伤。

　　从现场使用场景来看，大排量摩托车离合器多布置在发动机右侧腔体内，拆开侧盖后操作空间狭窄，常规叉形扳手、活动扳手无法匹配压盘的周向孔位，维修时往往需要两人配合，一人撬动飞轮锁止曲轴，一人拧动中心紧固螺母，不仅操作效率低，还容易在铝合金壳体表面留下撬痕，甚至造成曲轴轴向受力异常。这款工装的多孔位圆盘底座可直接嵌入压盘端面的对应定位孔，长力臂杆延伸至发动机腔体外部，单人即可通过扳动杆体完成离合器组件的周向锁止，无需额外辅助固定，大幅降低单人维修的操作难度。

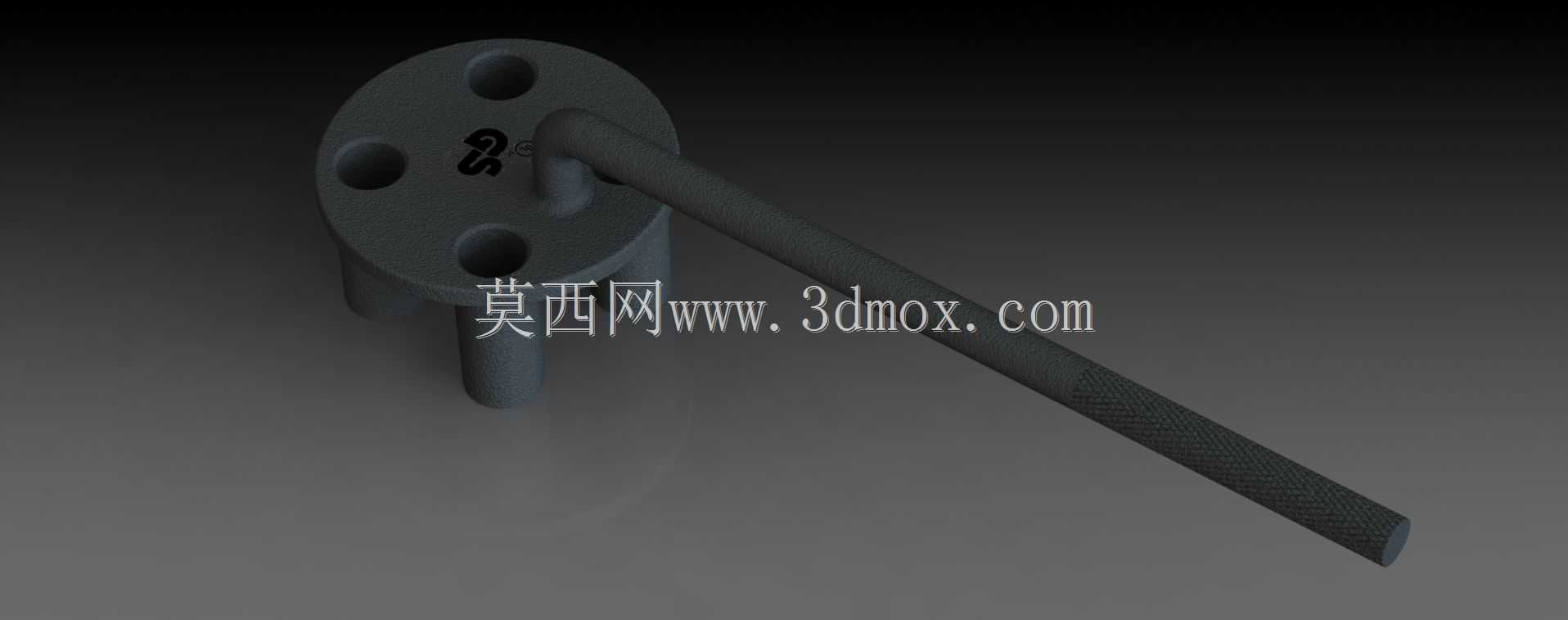

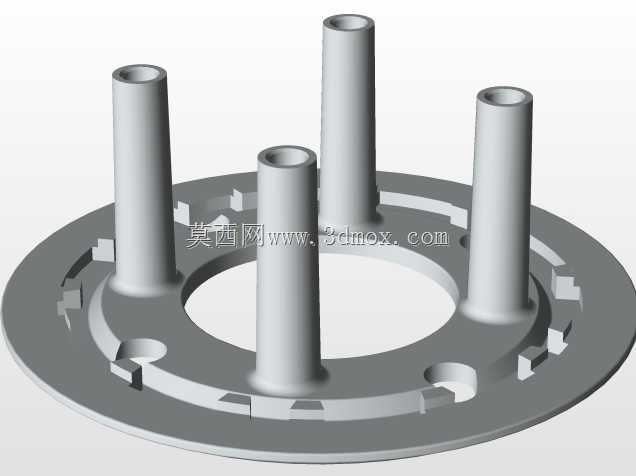

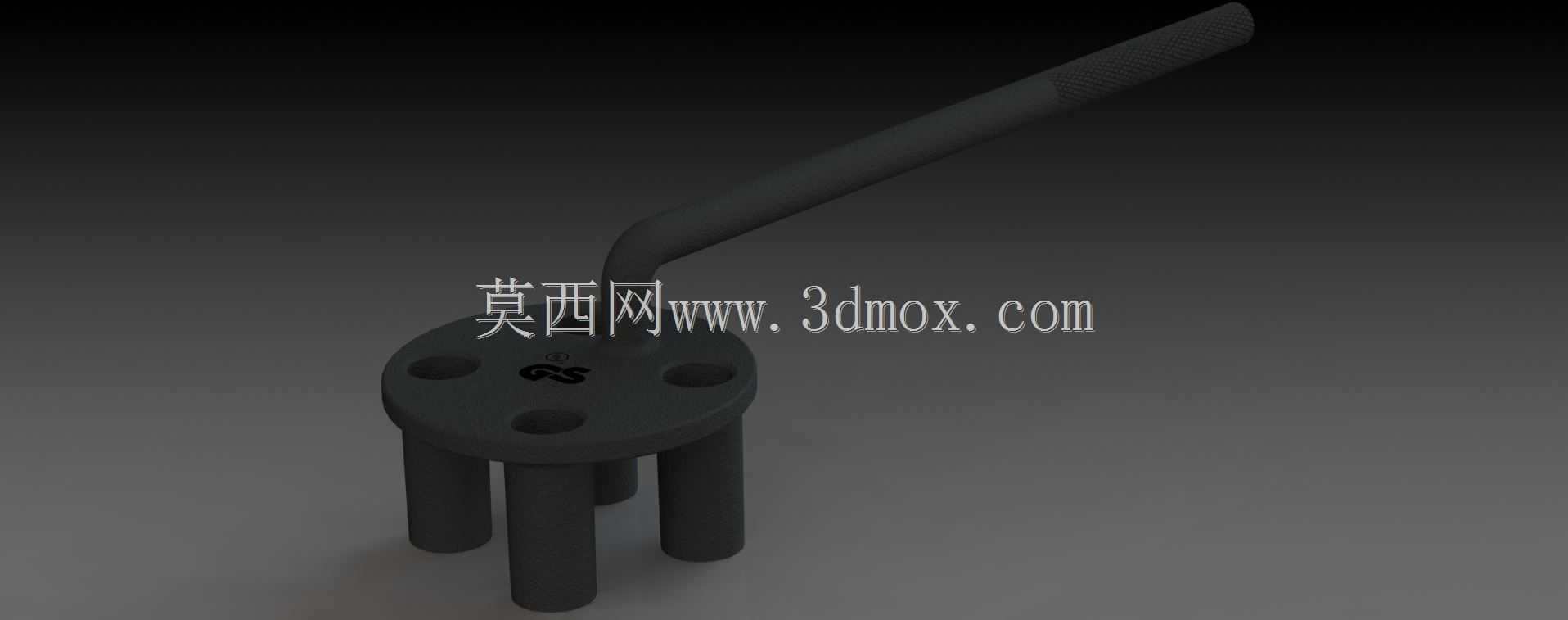

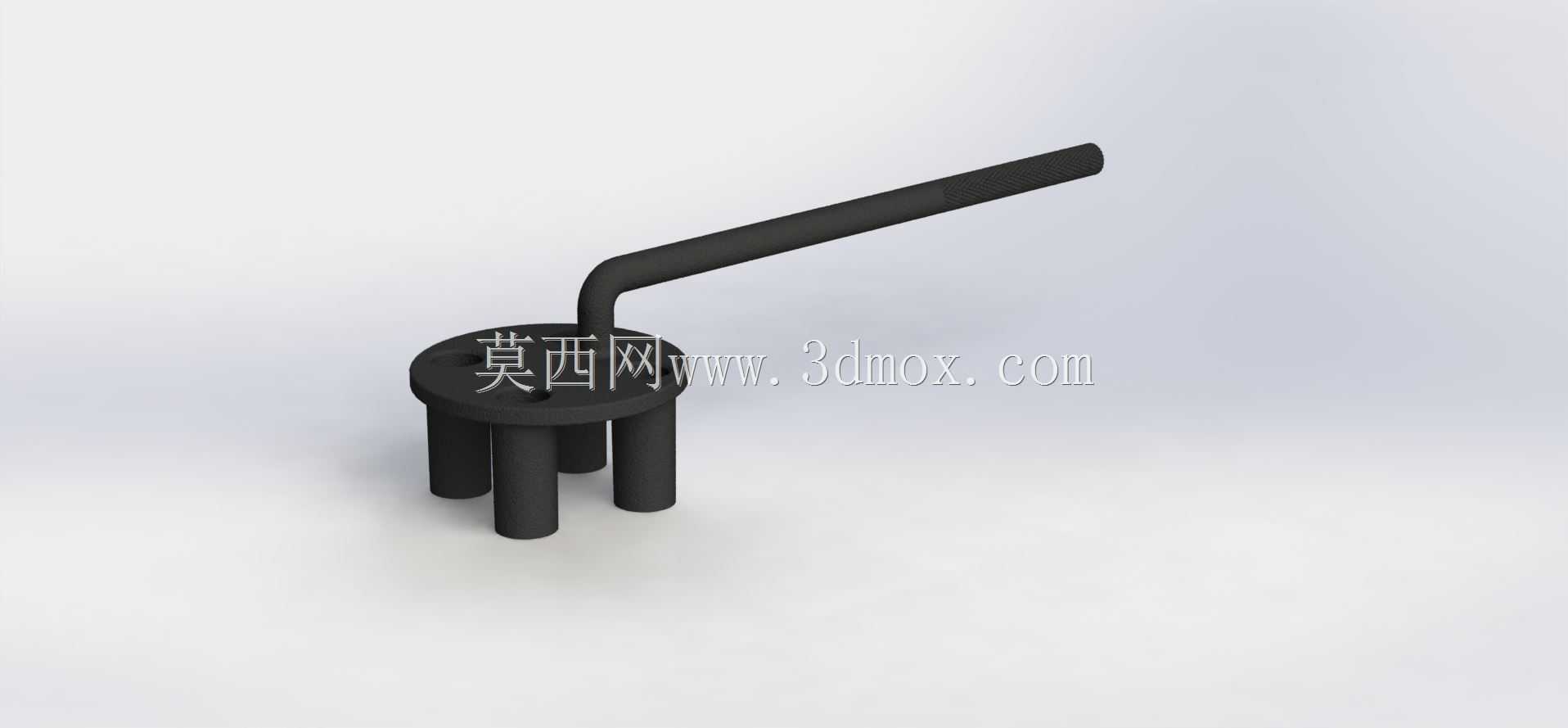

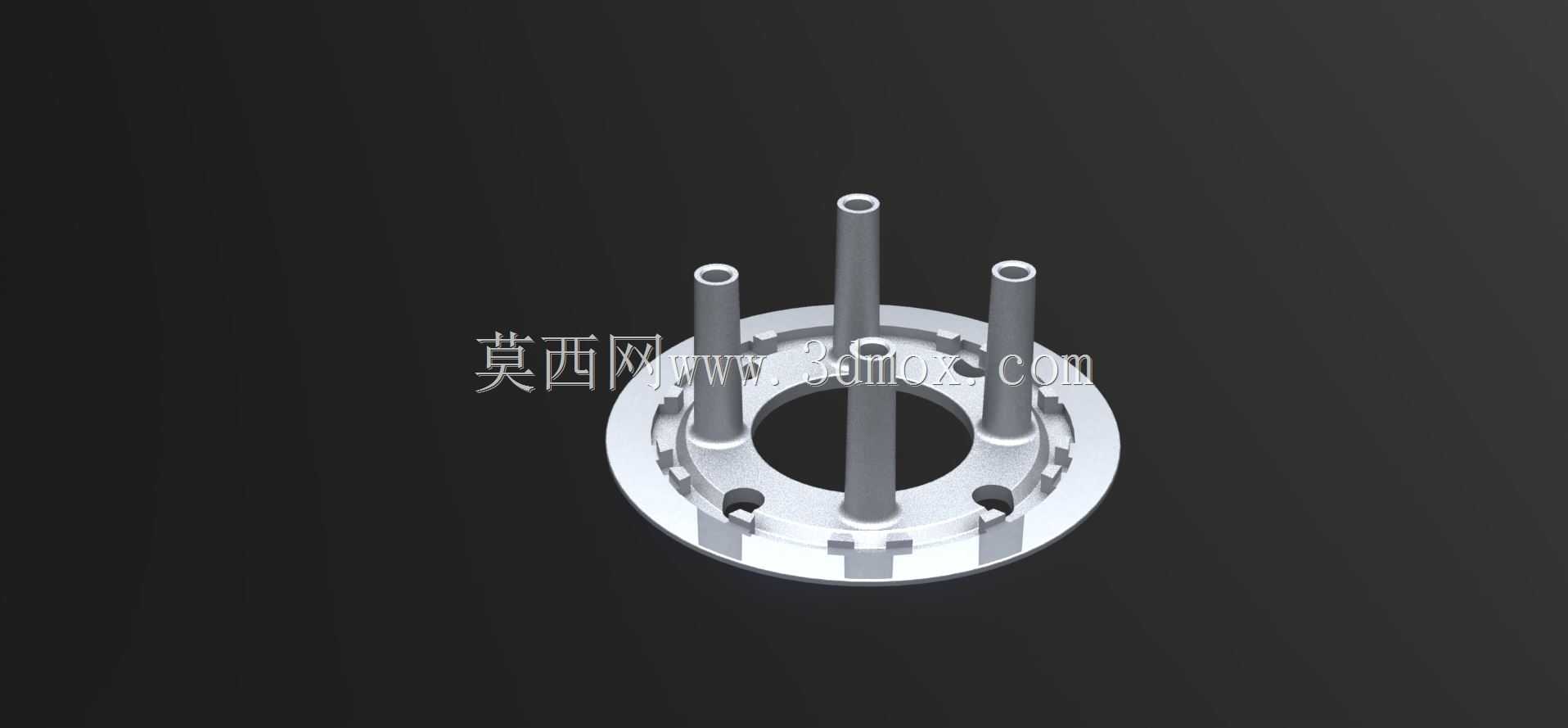

　　结构设计上，底座圆盘采用与压盘孔位完全对应的销柱布局，销柱直径与压盘定位孔采用小间隙配合，插入后无明显旷量，受力时销柱与孔壁的接触面均匀，不会出现局部应力集中导致的孔口崩裂。圆盘中心做了避让沉孔，装配后不会与离合器中心的紧固螺母、花键轴端面发生干涉，可直接适配套筒工具的操作空间。力臂杆与圆盘采用垂直刚性连接，杆身表面做滚花处理，握持时摩擦力充足，即使手上沾有油污也不会出现打滑脱手的问题；力臂长度经过扭矩匹配，既不会因力臂过短导致锁止费力，也不会因力臂过长造成整体结构偏重、收纳不便。

　　尺寸边界方面，圆盘底座的外径严格控制在离合器压盘的外缘轮廓以内，插入发动机侧盖开口时不会与腔体内壁、周边的换挡拨叉、润滑油道凸起发生干涉；销柱的有效插入深度大于压盘孔深的三分之二，受力时不会从孔位中脱出；力臂杆的长度延伸至发动机外部后，末端与车架、排气管等周边部件保留足够的操作间隙，扳动过程中不会出现磕碰干涉。整体结构无多余突出棱角，所有边角均做倒圆处理，在狭窄的发动机腔体内取放时不会刮伤铝合金加工面与密封胶条。

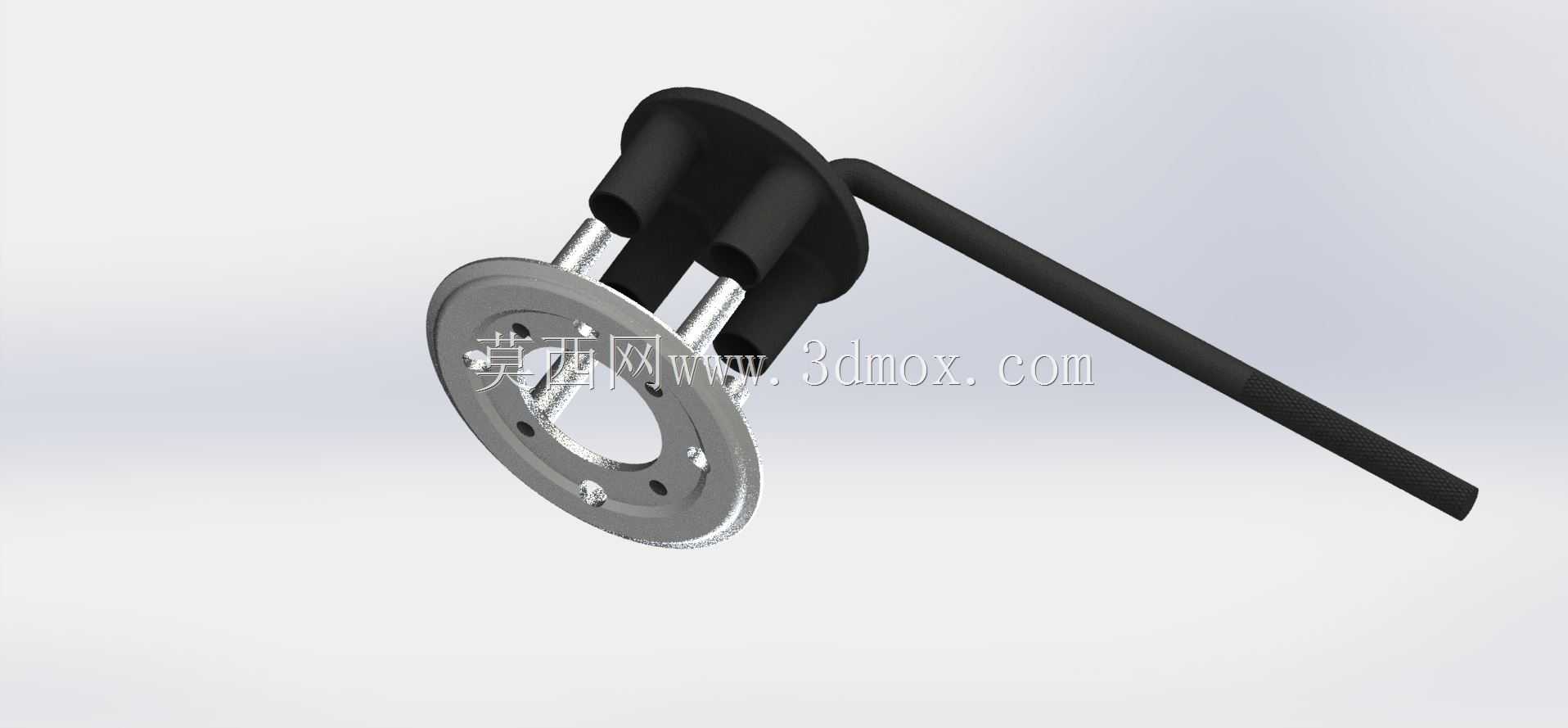

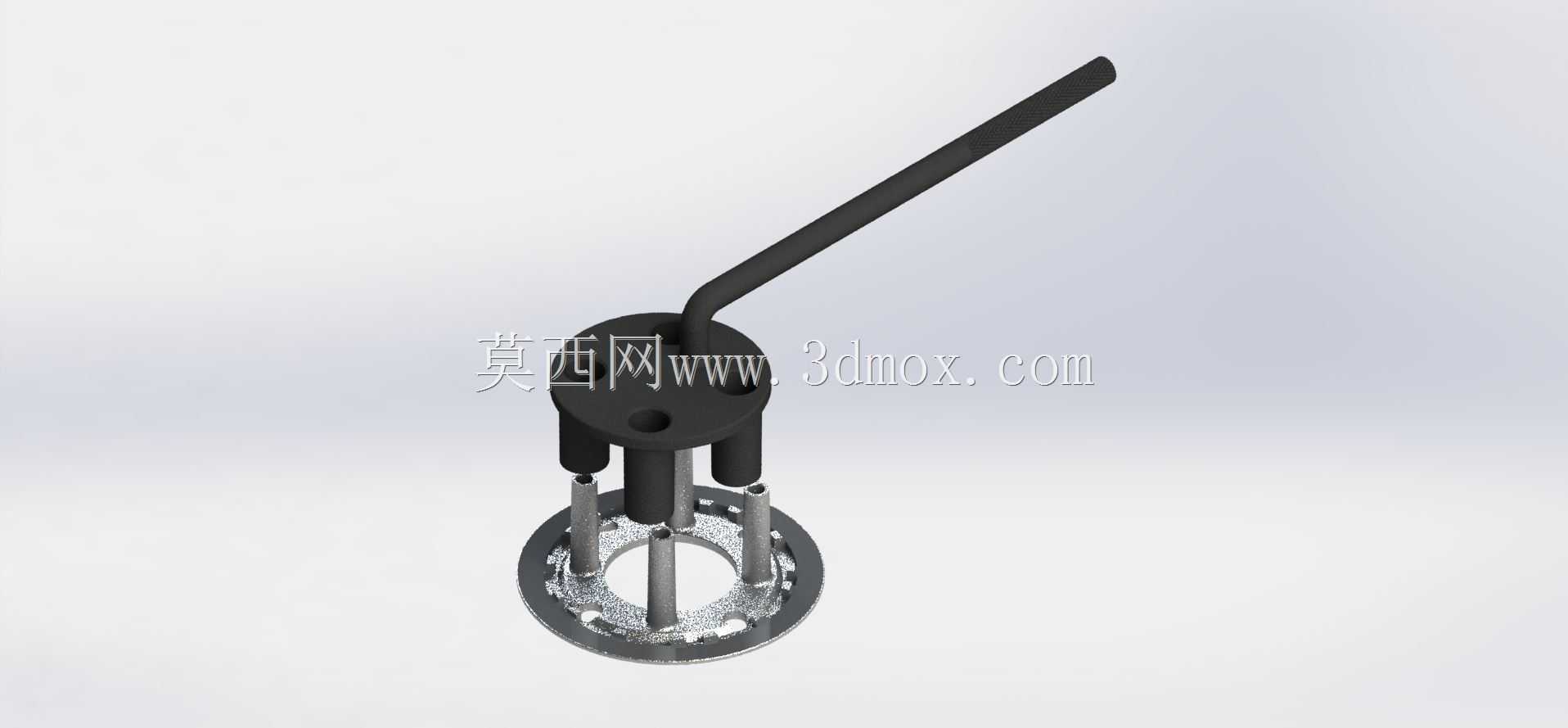

　　建模过程中，滚花特征的处理重点还原了杆身的实际防滑纹理，通过圆周阵列的微小凹槽结构模拟真实滚花的触感与外观，同时控制特征数量避免模型过于冗余。装配关系上，销柱与圆盘、力臂杆与圆盘的连接均按实际焊接或过盈装配的约束关系搭建，可直接用于后续的工程图导出、受力仿真分析，也可作为维修工装定制加工的结构参考，适配维修车间、摩托车售后维保站点的日常离合器大修作业。
