笔记本电脑外置风冷散热托架结构

　　该结构面向长时间高负载运行的移动办公与图形工作站场景，重点解决笔记本底部进风受限、键盘面温升明显和桌面摆放稳定性不足的问题。设备放置于桌面后，通过抬高机身形成底部进风腔，使冷空气能够沿笔记本底壳均匀进入，再由内置轴流风扇形成定向气流，减少局部热堆积。对于需要进行三维建模、仿真计算、视频导出或游戏运行的使用者，这种托架能够在不改动笔记本本体的前提下改善外部换热条件，尤其适合底部进风口集中、脚垫高度较低的机型。

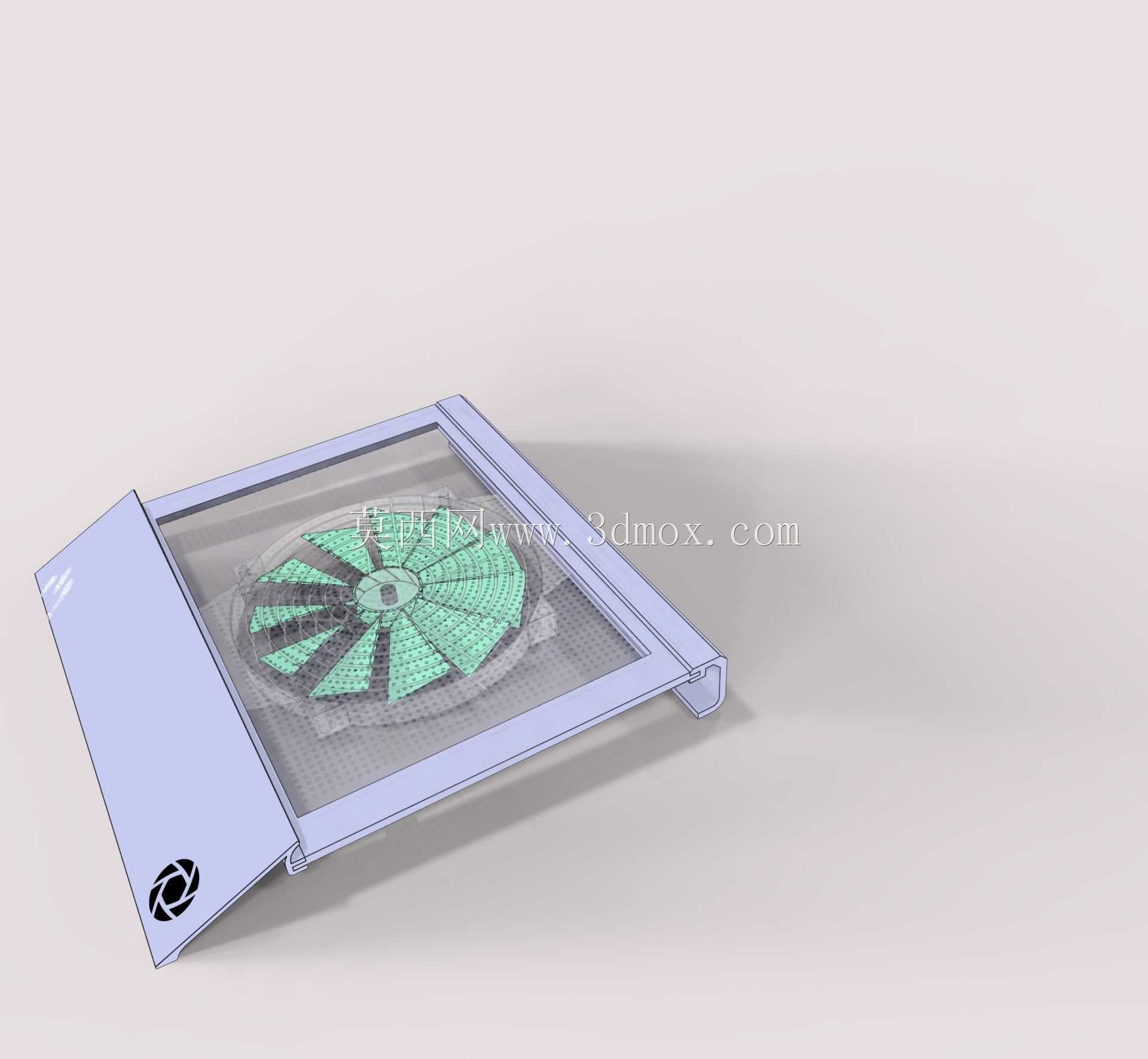

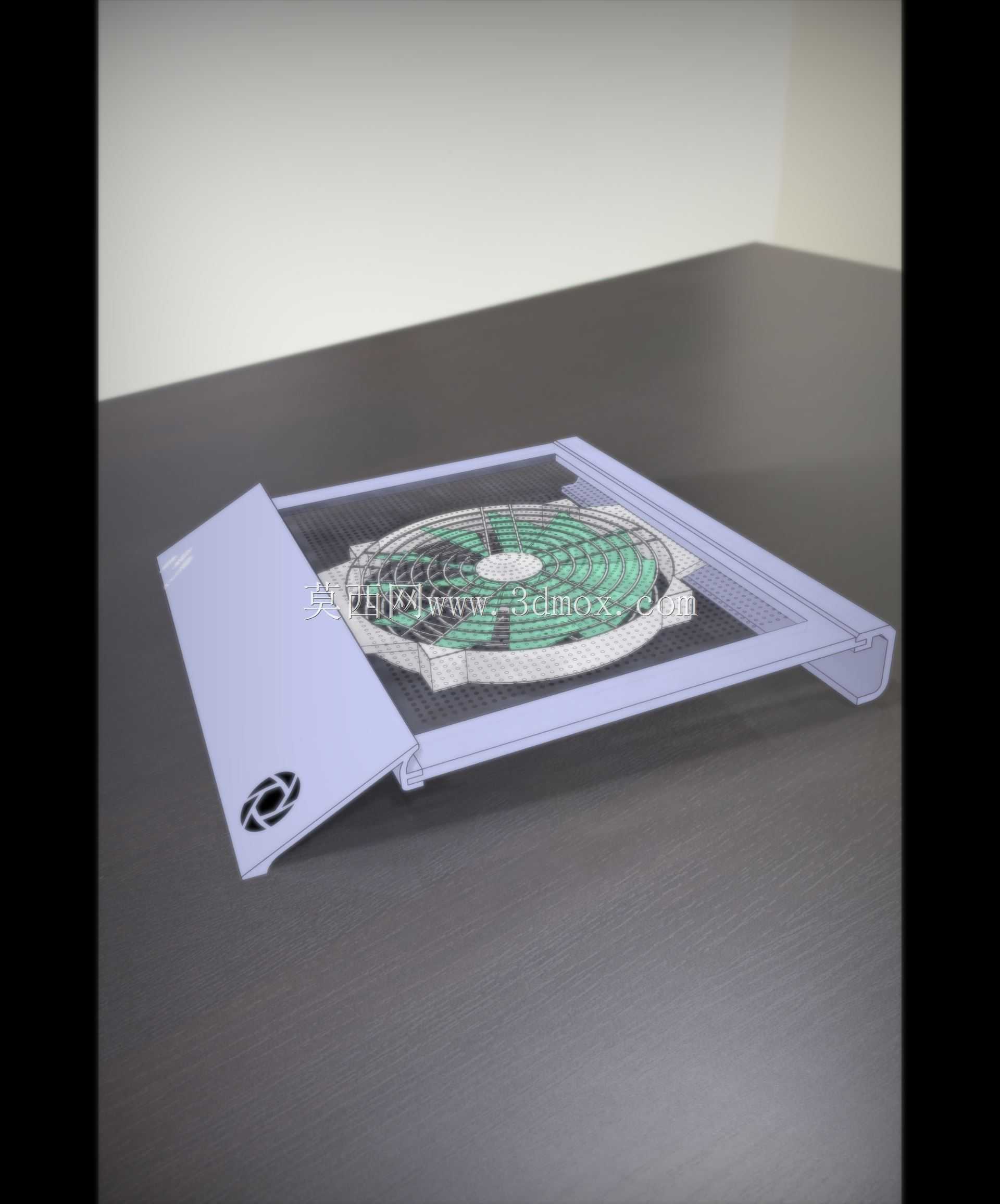

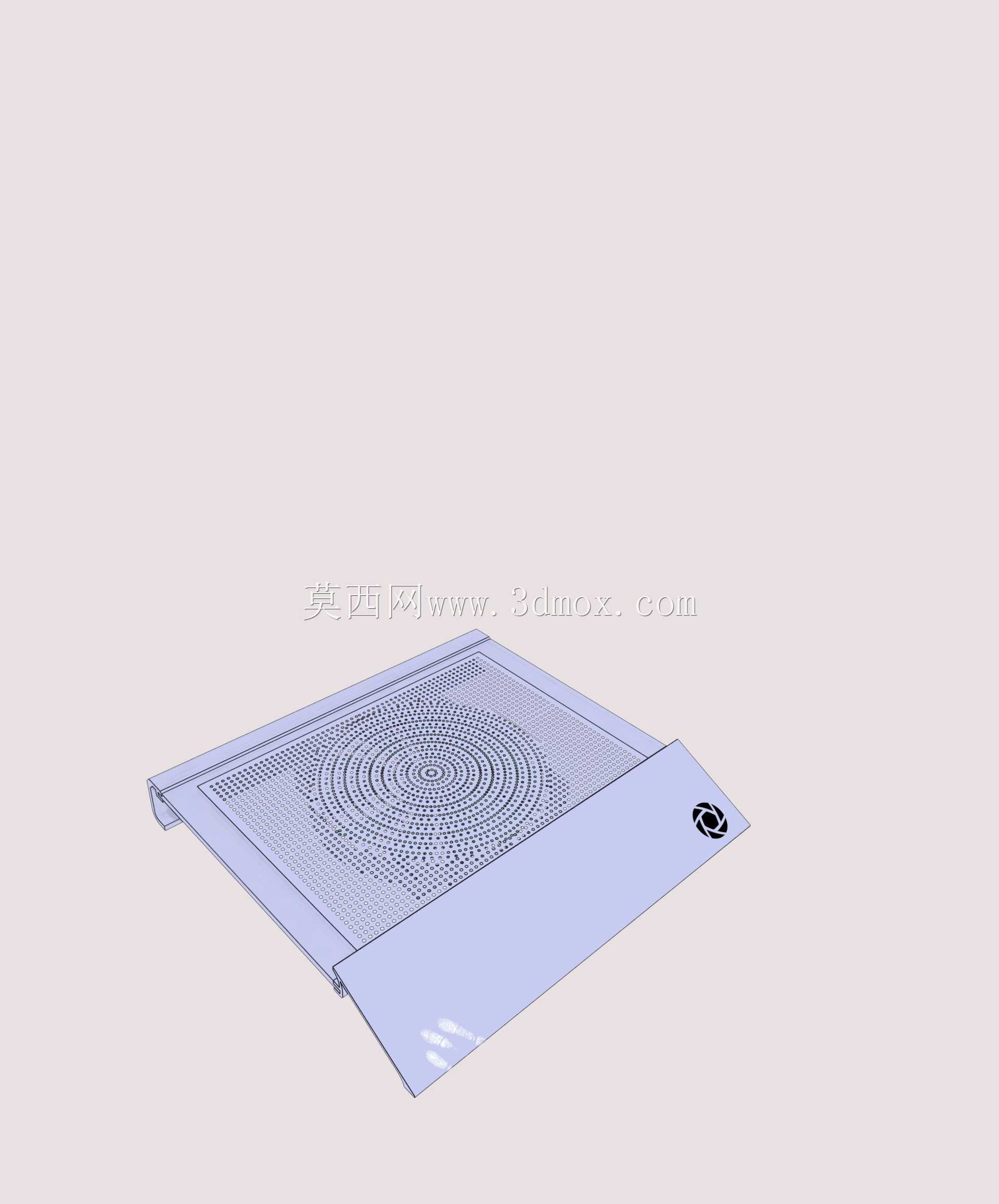

　　整体外形采用薄型平板加前缘翻边的托架思路，主体承托面接近矩形，边缘做收边处理以控制厚度并提高刚性。前缘向下弯折形成限位与支撑区域，可防止笔记本向前滑移，同时让打字时手腕接触位置更顺滑。后部保留开放空间，便于屏幕开合、线缆转出和热风排出；左右两侧不设高围挡，避免遮挡笔记本侧边接口。风扇区域位于承托面中部偏后，与多数笔记本CPU、显卡所在的热区相对应，上方设置格栅式通风孔，孔位排布兼顾通流面积与承托强度。

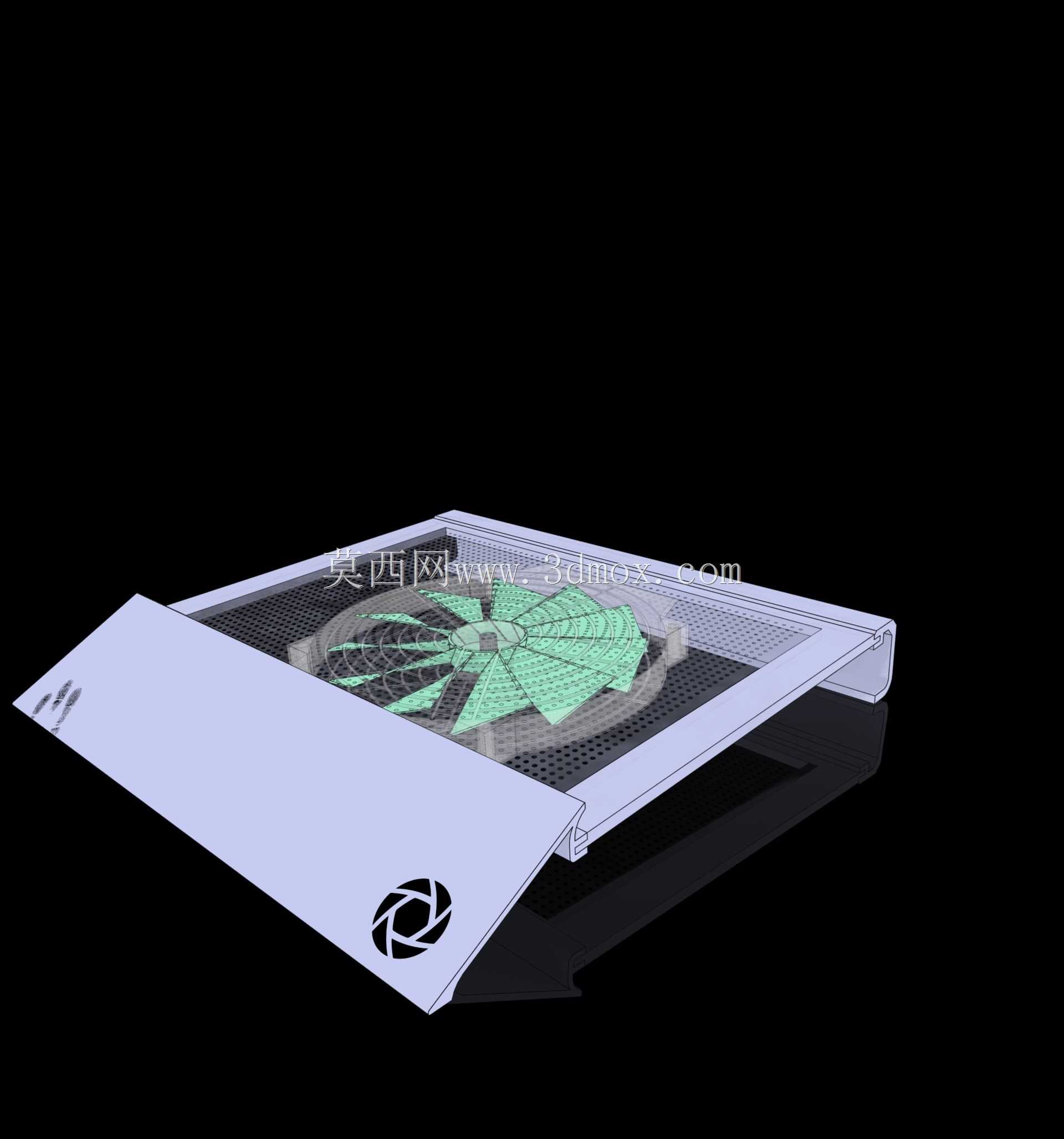

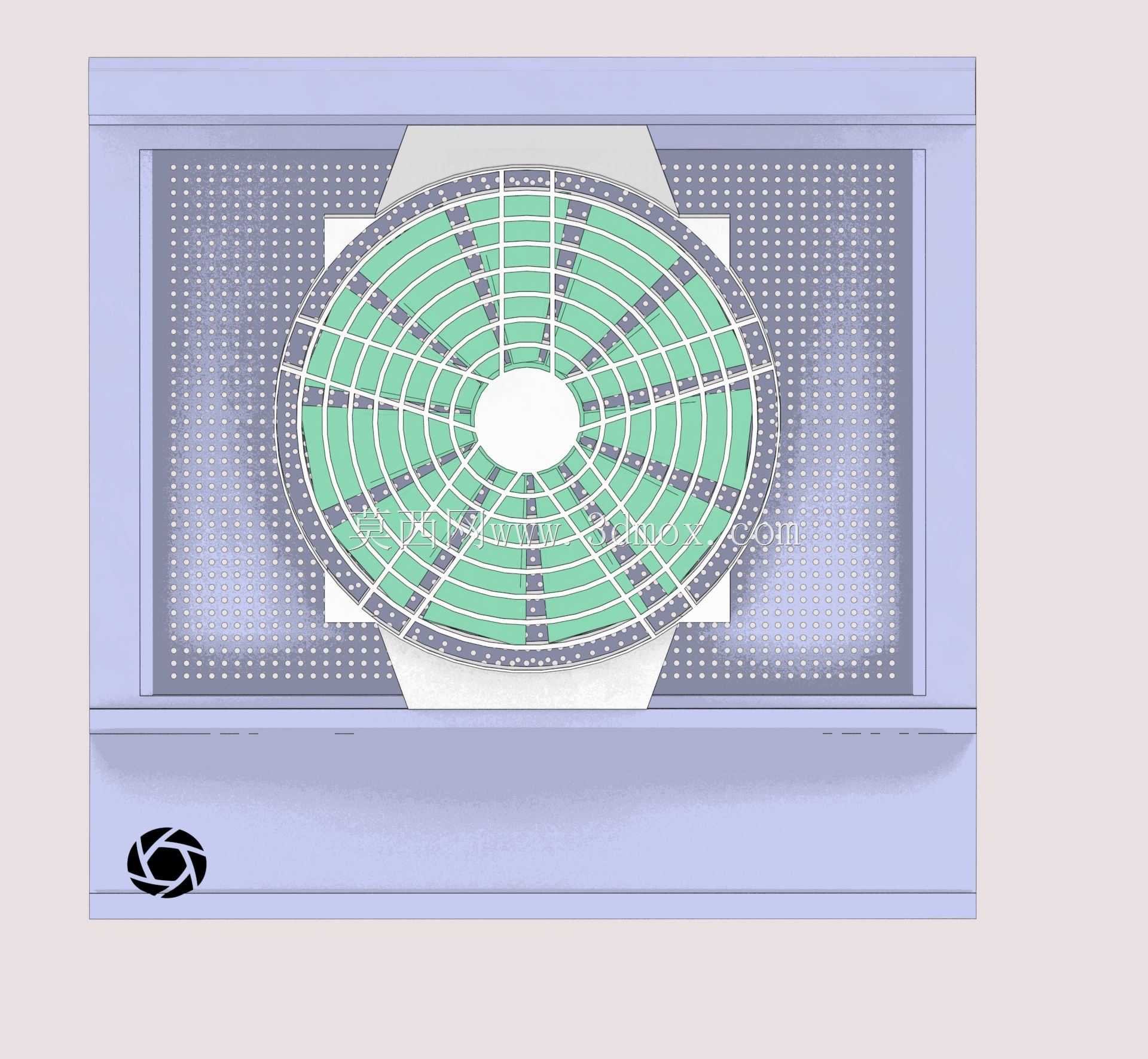

　　功能设计上，托架以被动抬高和主动送风相结合。底壳与桌面之间形成稳定气室，风扇从下方吸入环境空气，穿过格栅后直接吹向笔记本底壳；被加热的气流一部分沿笔记本后部排出，另一部分从侧面缝隙散出。风扇外框与承托面之间预留安装台阶，保证扇叶旋转时不与格栅、线材或机身接触。承托面并非完全平面，局部设置凸起或防滑接触点，使笔记本底壳与托架之间保留薄层气流通道，避免大面积贴死导致风阻升高。

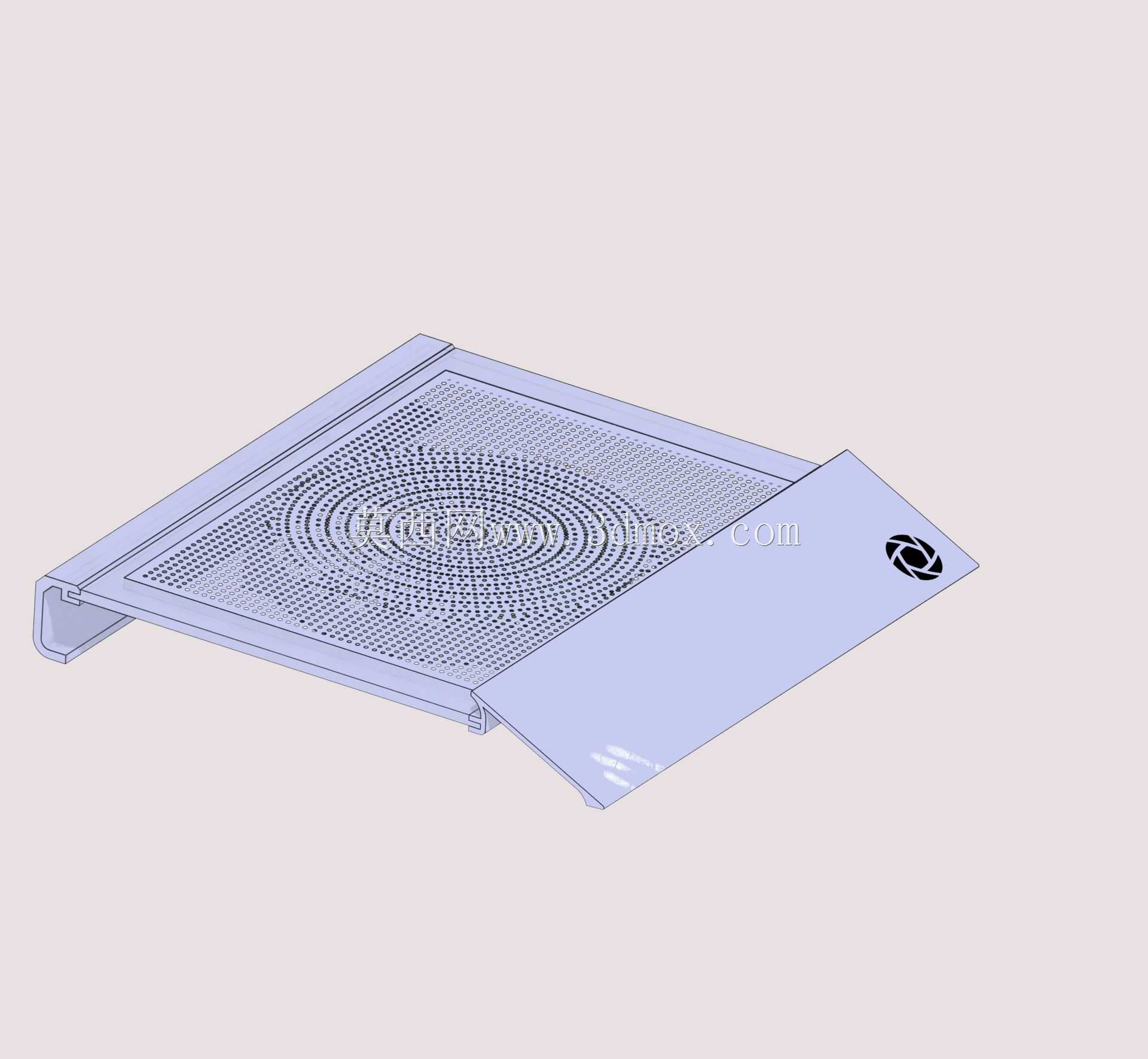

　　从结构实现角度看，这类产品常采用铝合金薄板或工程塑料成型。铝合金方案有利于表面均热和外观质感，板件通过折弯、冲压和局部开孔即可形成较高刚度；塑料方案则便于集成卡扣、脚垫柱和风扇安装位，降低装配复杂度。图中前缘的圆形标识区域可作为装饰件、开关位或品牌标识区，其下沉边界需要与外壳曲面连续过渡，避免锐边。底部四角应配置橡胶垫，既提高防滑能力，也补偿桌面不平带来的晃动；脚垫高度直接决定底部进风量，过低会造成吸气阻力增大，过高则影响整体稳定性和收纳厚度。

　　安装边界方面，设计时需要先确定常见笔记本的底面尺寸范围与脚垫位置。承托面宽度应覆盖主流14至17英寸设备的主体投影，深度则要保证笔记本重心落在托架支撑区内，不能因屏幕后仰而失稳。风扇安装孔、走线槽和USB供电口应集中在后部或侧后隐蔽区域，避免与笔记本底部脚垫干涉。格栅开孔不能只追求开孔率，孔边到板边的距离、孔间筋宽和风扇投影区外的实体承托带都需要保留，以防止薄板受压后凹陷。若采用USB取电，电路板与线材应藏在独立腔体内，并在风扇周围设置导流圈，减少回流和紊流噪声。

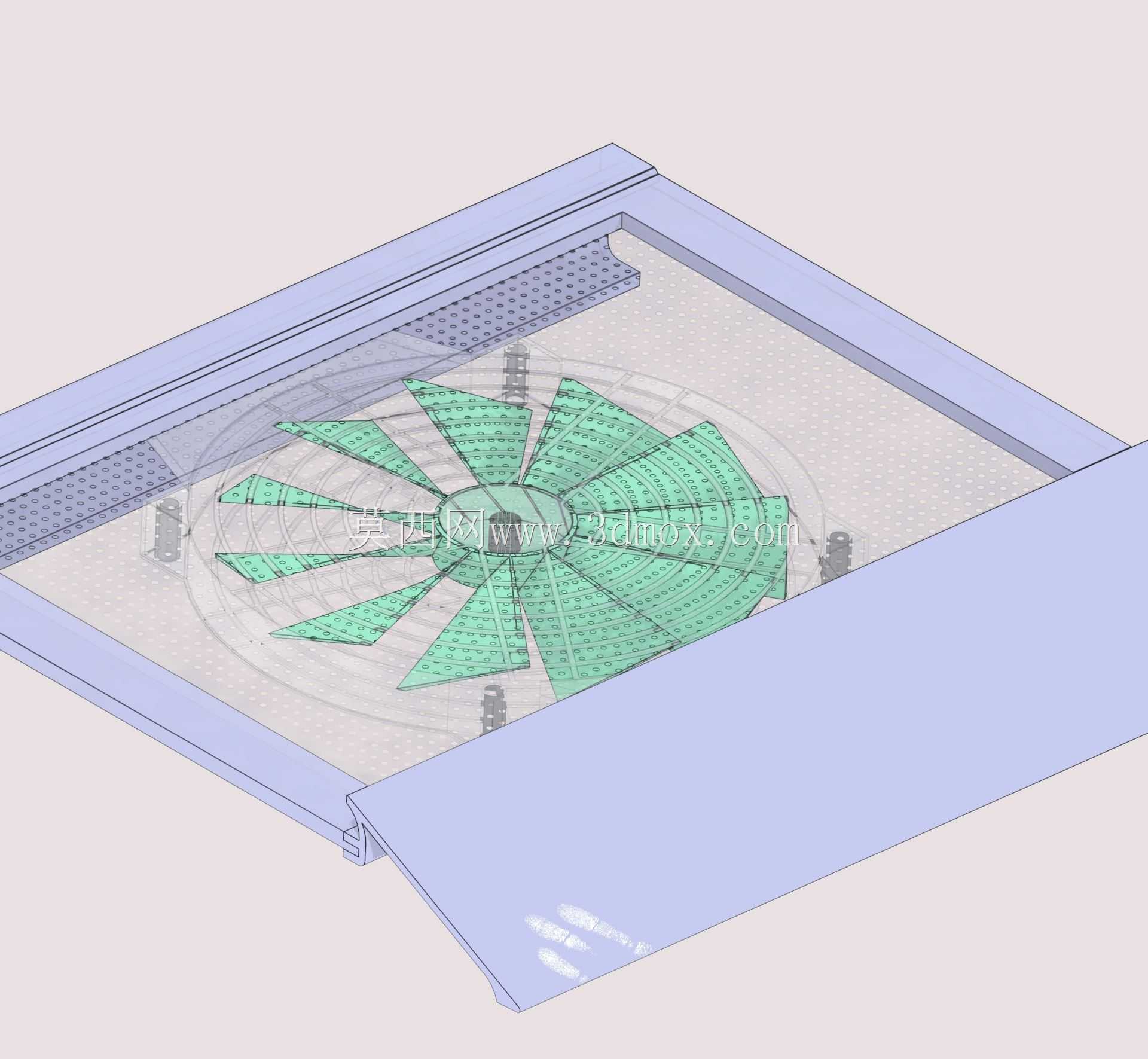

　　建模时可按外壳承托板、风扇组件、防滑垫、前缘卷边和底部支撑脚拆分零件。承托板先建立主体曲面，再切除通风阵列；翻边部分使用薄壁折弯特征控制内R角，保证外观连续。风扇子装配应包含外框、扇叶、电机轴心和防护格栅，扇叶与外框之间保留均匀间隙，旋转包络体不得与静止件干涉。格栅孔建议采用规则阵列并在中心区域加密，外围保留封闭环带以提高抗弯能力。底部需检查与桌面的接触点，确认四脚垫实、前缘不刮桌、后部线缆弯折半径合理。

　　该结构的工程价值不在于复杂传动，而在于薄型空间内的气流组织、刚度控制和人机边界协调。设计中需要反复权衡开孔率、风噪、承托变形、机身限位和接口兼容性，使托架在低高度条件下仍能提供稳定支撑和有效送风。
