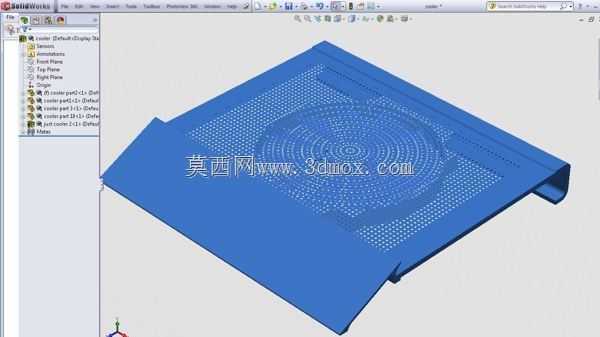

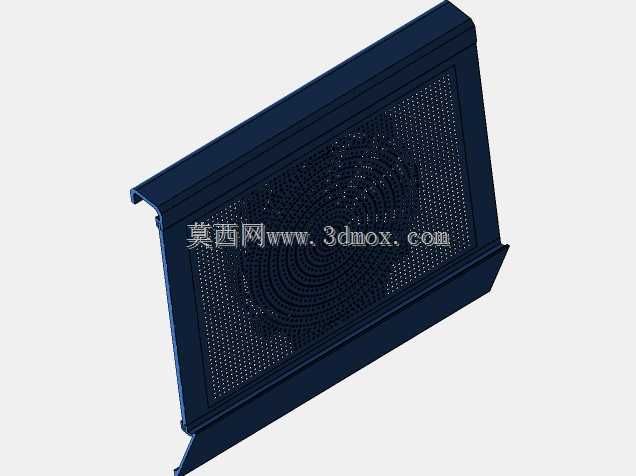

铝制大风扇笔记本散热托架结构设计

　　在日常办公与工业现场的移动计算场景中，笔记本长时间高负载运行引发的过热降频，是影响设备稳定性与使用寿命的常见问题。这款铝制大风扇笔记本冷却器，正是针对这一痛点开发的桌面级散热辅件，其结构设计兼顾散热效率、使用稳定性与轻量化需求，可广泛应用于设计工位、工控调试现场、游戏娱乐桌面等多种需要持续为笔记本强化散热的环境。

　　从实际用途来看，该装置通过底部主动送风的方式，将环境冷空气直接导向笔记本底部的进风格栅，加速机身内部空气循环，快速带走CPU、显卡等核心发热元件传导至底壳的热量，避免因积热导致的运算性能下降、键盘面温度过高、电池加速老化等问题。与常见的多小风扇散热底座不同，这款产品采用单一大尺寸风扇设计，在相同转速下能够提供更大的送风面积与更平缓的风压分布，既可以覆盖多数14至17英寸笔记本的底部进风区域，又能降低气流穿过机身缝隙时产生的高频风噪，适合需要长时间专注工作的办公与设计场景。

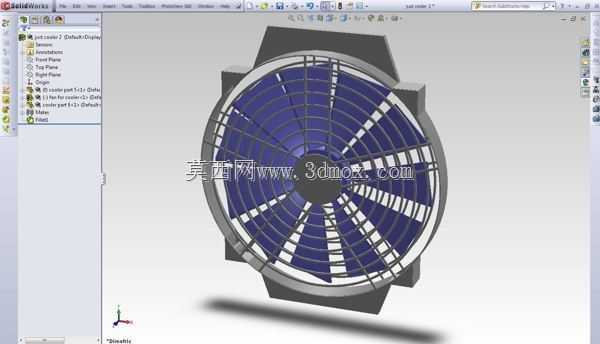

　　产品的功能特性围绕散热核心需求展开。风扇主体采用铝制材料打造，相比传统塑料扇叶，铝制扇叶具备更好的动平衡稳定性与结构强度，长期高速运转时形变更小，能够有效降低振动传递，同时铝材质本身的导热特性可以辅助带走风扇电机运转产生的热量，提升电机自身的散热效率与使用寿命。除风扇外的其余结构部件均采用塑料材质，通过合理的筋位设计保证支撑强度的同时，有效控制整体重量，方便用户在不同工位间移动携带。托架整体采用倾斜式人体工学造型，将笔记本抬升至符合自然打字视角的高度，缓解长时间使用时的颈部与手腕疲劳，底部预留的支撑脚与防滑结构，能够保证笔记本放置时的稳定性，避免意外滑落。

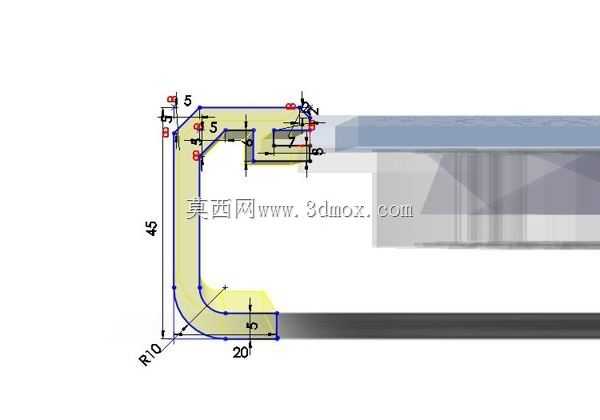

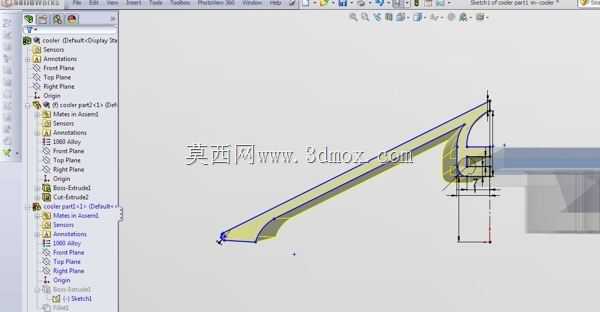

　　设计思路上，这款产品优先平衡了散热性能、结构强度与使用体验三者的关系。大尺寸风扇的选型经过送风范围匹配，扇叶的曲面角度经过优化，能够在较低转速下实现足够的风量输出，兼顾散热效果与静音表现。铝制扇叶与塑料支架的材质组合，既利用金属材料提升核心运转部件的耐用性，又通过塑料材质降低整体重量与生产成本，避免全金属结构带来的重量过大、成本过高问题。托架的倾斜角度经过反复验证，既保证散热气流能够顺利进入笔记本底部，又不会因倾角过大影响打字操作的稳定性，边缘位置做了圆角过渡处理，防止搬运或使用过程中划伤桌面或笔记本外壳。

　　从外形尺寸与安装边界来看，该散热托架的支撑面尺寸适配主流14至17英寸的笔记本电脑，整体宽度与深度能够完整承托笔记本机身，不会出现局部悬空导致的放置不稳问题。托架的抬升高度控制在合理范围内，既预留出足够的底部通风空间，又不会让笔记本屏幕过高导致视线疲劳。风扇的安装位置正对笔记本底部核心发热区域的投影范围，保证送出的气流能够最大化进入机身内部散热通道。产品整体为一体式免安装结构，取出后直接放置在平整桌面即可使用，无需额外组装固定，对使用场景的适配性较强，无论是木质办公桌、金属工作台还是其他平整台面，都可以稳定放置。

　　在结构细节上，托架表面设计有对应笔记本脚垫的限位区域，防止笔记本在使用过程中发生移位；风扇的供电线路采用隐藏式走线设计，避免线缆杂乱影响桌面整洁；塑料支架的内部设置有多处加强筋，在不增加壁厚的前提下提升整体抗形变能力，即使承受较重的大屏笔记本压力，也不会出现明显弯曲。整个结构没有复杂的活动部件，日常维护仅需定期清理风扇进风处的灰尘即可，使用门槛较低，能够为各类笔记本提供长期稳定的辅助散热支持。
